Raspberry Pi Compute Module 4 I/O PoE Board (B) (20157) плата розширення з PoE

Raspberry Pi Compute Module 4 — не входить до комплекту поставки!

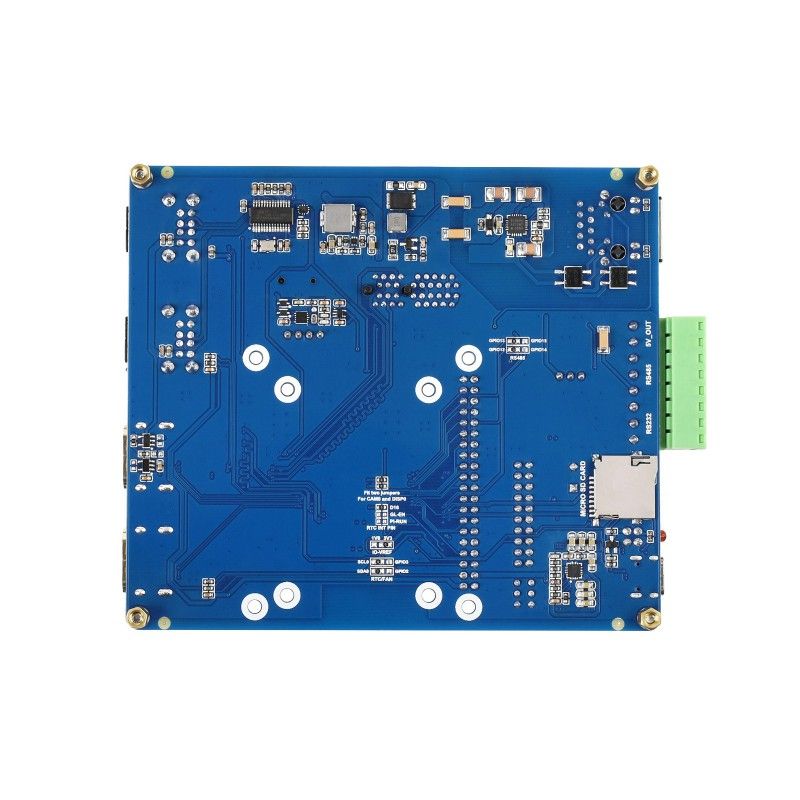

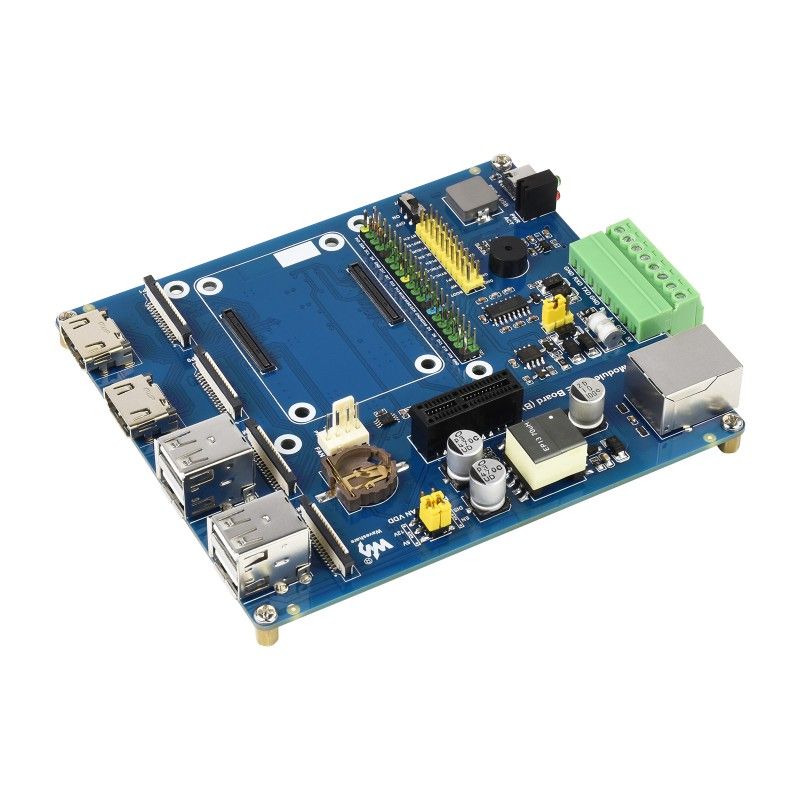

Raspberry Pi Compute Module 4 I/O PoE Board (B) (20157) — носійна плата для Raspberry Pi Compute Module 4 із живленням по PoE (Ethernet). Містить промислові неізольовані інтерфейси RS485, RS232 та GPIO — для промислових застосувань.

Опис та призначення плати

Raspberry Pi Compute Module 4 I/O PoE Board (B) (20157) від Waveshare — носійна плата форм-фактора CM4 для проєктів на базі Raspberry Pi Compute Module 4 у промислових, вбудованих і мережевих рішеннях. Гігабітний Ethernet 10/100/1000 з PoE, два HDMI, чотири порти USB 2.0, RS485/RS232.

Виробник: Waveshare, модель: 20157, країна виробництва: Made in China.

Основні особливості:

• сумісність із Raspberry Pi Compute Module 4 (не з Raspberry Pi 4 Model B);
• Ethernet RJ45 10/100/1000 Мбіт/с з PoE;
• USB-хаб для кількох USB-пристроїв;
• неізольовані інтерфейси: RS485, RS232, GPIO, RTC;
• відео: HDMI, DSI, CSI.

Технічні характеристики та інтерфейси

Технічні характеристики:

• CM4 SOCKET — усі варіанти Compute Module 4
• комунікація: Gigabit Ethernet RJ45, PoE 802.3af (5 В / 2,5 А)
• роз’єми: неізольовані RS485, RS232; PCIe Gen 2 ×1; I2C; GPIO
• USB: 4 × USB 2.0 Type A
• дисплей: 2 × MIPI DSI (15-контактний FPC 1,0 мм)
• камера: 2 × MIPI CSI-2 (15-контактний FPC 1,0 мм)
• відео: 2 × HDMI, 4K 30 кадрів/с
• RTC з батарейним відсіком і пробудженням CM4
• сховище: microSD для CM4 Lite (без eMMC)
• вентилятор — регульована швидкість, живлення 5 В / 12 В
• живлення (окремо від PoE): 5 В
• габарити: 124,5 × 108,8 мм

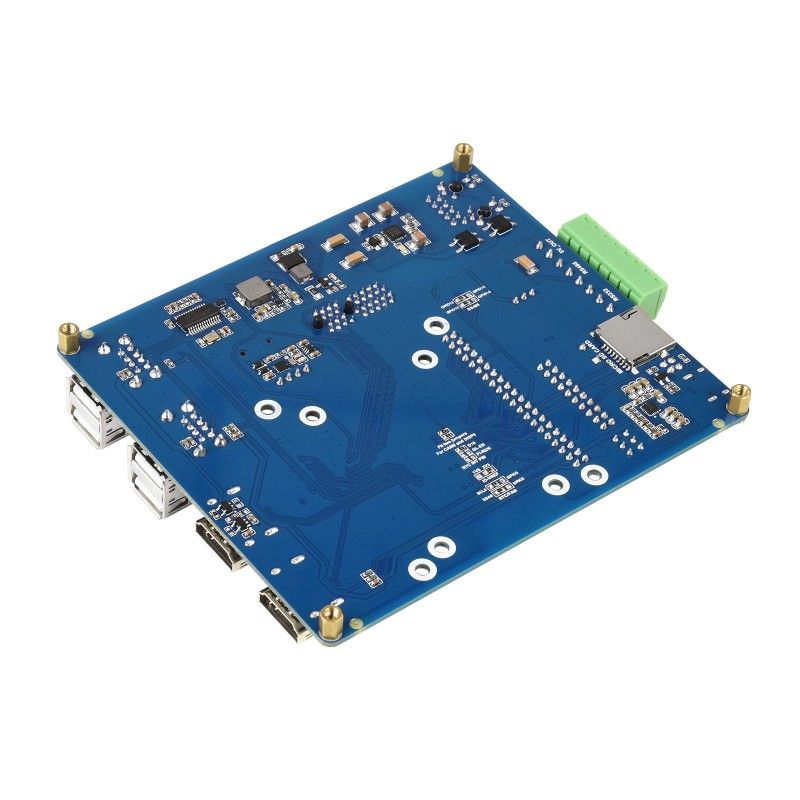

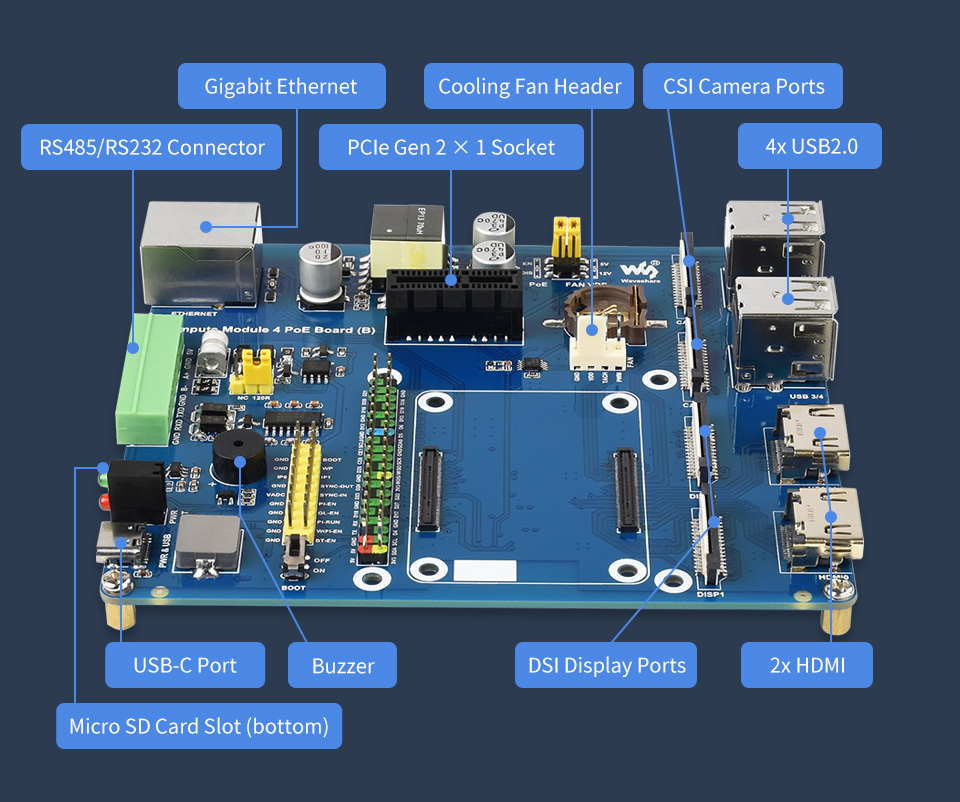

Інтерфейси (CSI / DSI / HDMI / USB / ETH / PCIe / RS232 / RS485):

Практичне використання

Плата Raspberry Pi Compute Module 4 I/O PoE Board (B) підходить для:

• мережевих пристроїв і шлюзів із живленням по PoE;
• промислових контролерів з RS485/RS232 та 40-контактним GPIO;
• систем відеоспостереження й панелей з двома HDMI і MIPI CSI/DSI;
• вбудованих рішень із RTC.

Чотири порти USB 2.0, Gigabit Ethernet, два HDMI та PoE — зручна основа для компактних серверів, терміналів, кіосків і стендів на CM4.

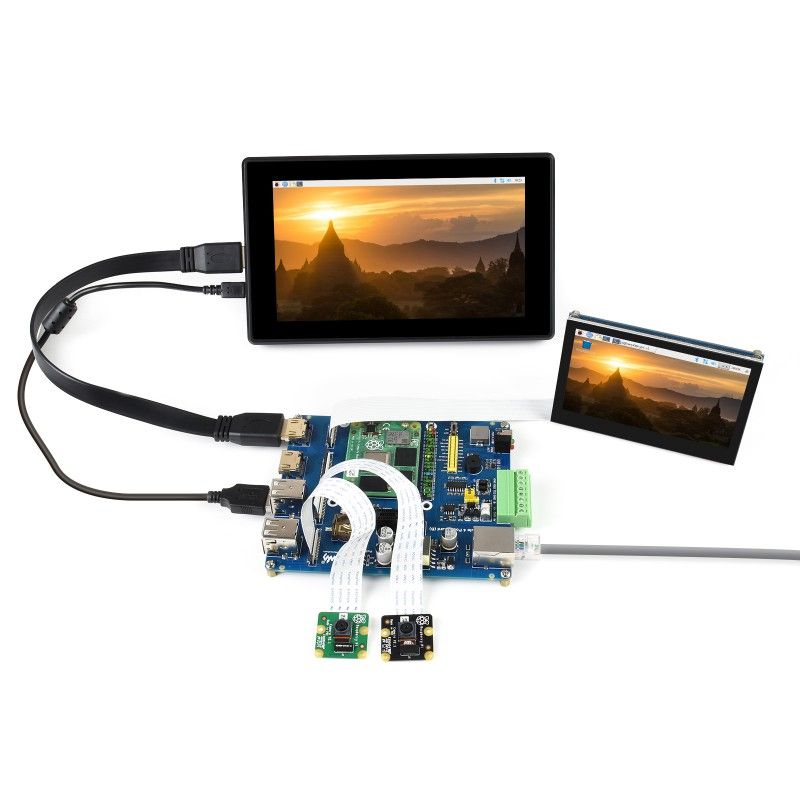

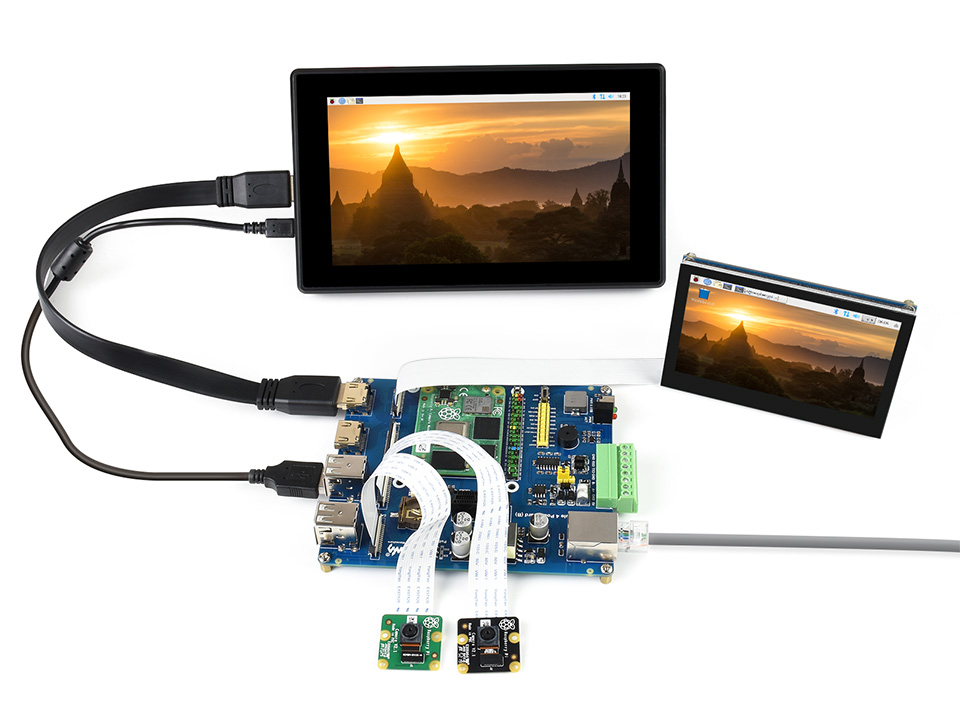

Приклад використання:

Елементи плати та розводка

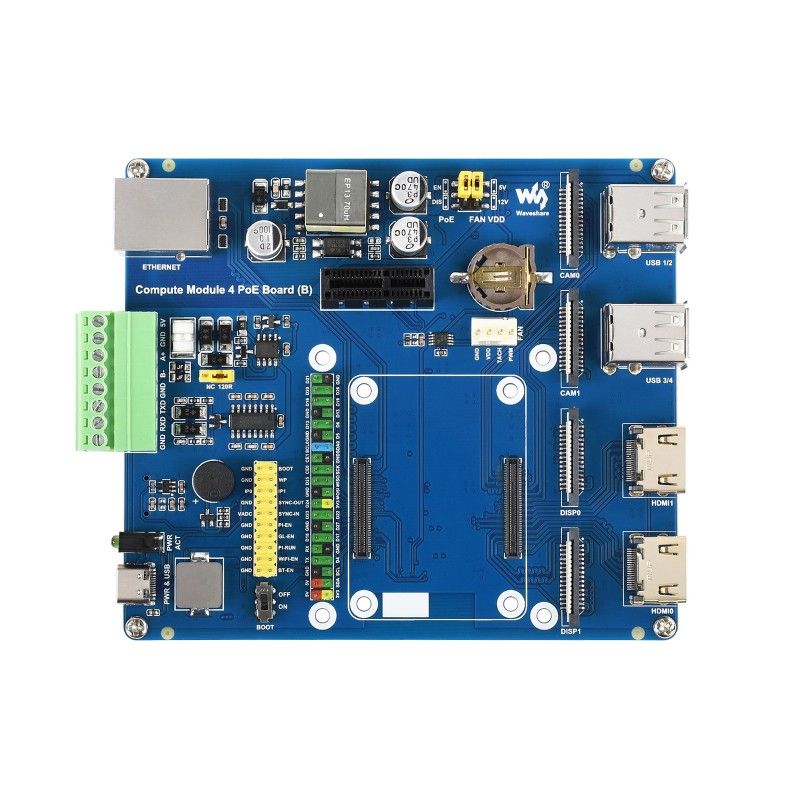

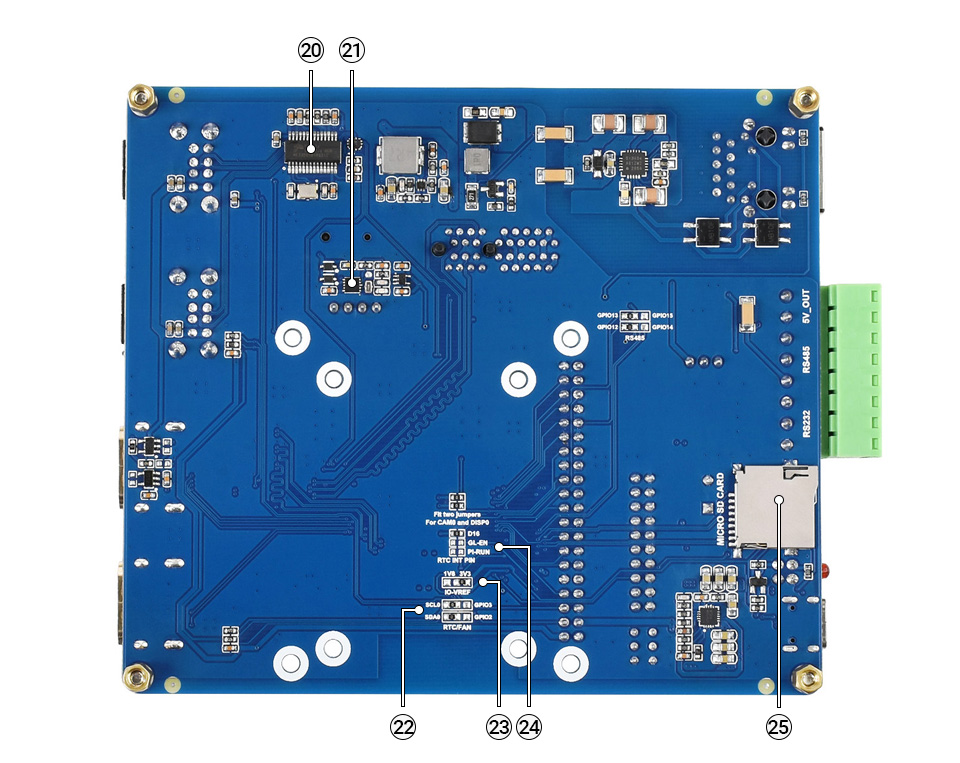

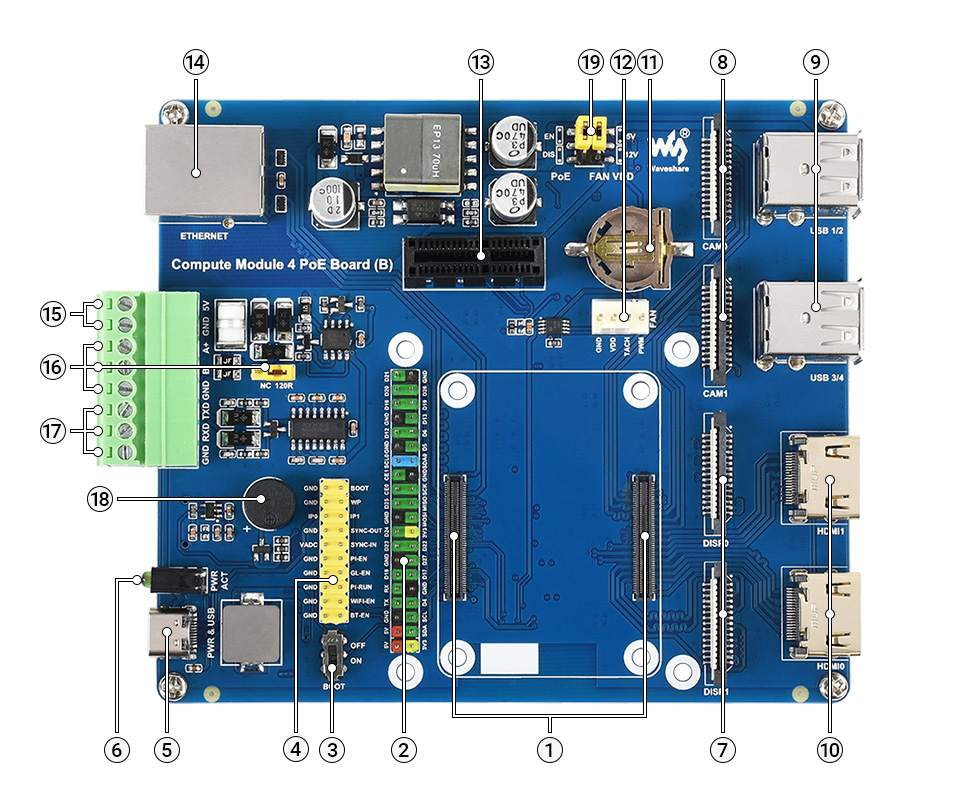

Елементи плати:

1. Роз’єм Compute Module 4
2. 40-контактний GPIO
3. Вибір завантаження:
   • ON: завантаження з USB-C
   • OFF: завантаження з eMMC або microSD
4. Додаткові функціональні контакти
5. USB Type-C — живлення / програмування:
   • 5 В / 2,5 А;
   • запис образу системи на CM4 з eMMC.
6. Індикатори:
   • PWR — живлення Raspberry Pi
   • ACT — робочий стан Raspberry Pi
7. DISP — 2 × MIPI DSI
8. CAM — 2 × MIPI CSI
9. USB 2.0 — 4 порти типу A
10. HDMI — 2 порти, подвійний вивід 4K 30 кадрів/с
11. Тримач батареї RTC — CR1220
12. Роз’єм FAN — вентилятор; регулювання та вимірювання швидкості
13. PCIe Gen 2 × 1
14. Gigabit Ethernet RJ45 з PoE (10/100/1000 Мбіт/с)
15. Вихід 5 В постійного струму
16. RS485 — захист від імпульсів перенапруги, ESD до 15 кВ; опційна перемичка балансного резистора 120 Ом
17. RS232 — TVS, захист від перенапруги та ESD
18. Зумер
19. Вибір FAN_VDD / PoE:
    • напруга вентилятора: 12 В або 5 В;
    • PoE: увімкнено (EN) або вимкнено (DIS).

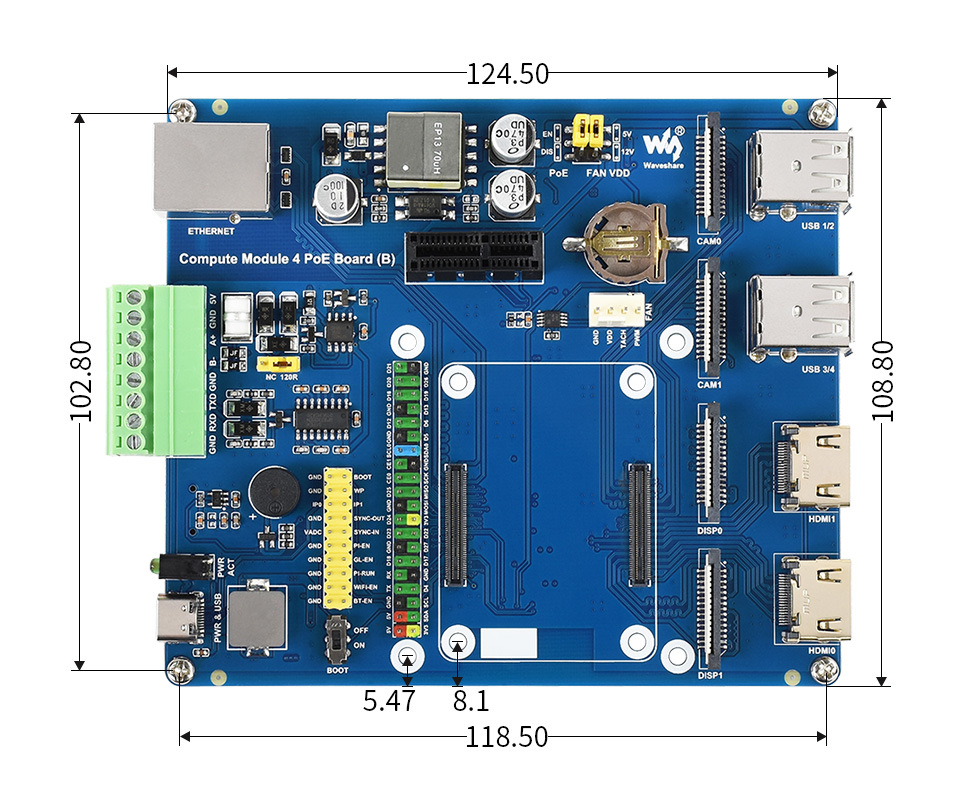

Габаритні розміри: 124,5 мм × 108,8 мм

Інформація для розробників (Wiki): Compute_Module_4_PoE_Board_(B)

Комплектація та додаткова інформація

До комплекту поставки входить:

1. Плата Compute Module 4 PoE Board (B) × 1

Вага: 0,106 кг
