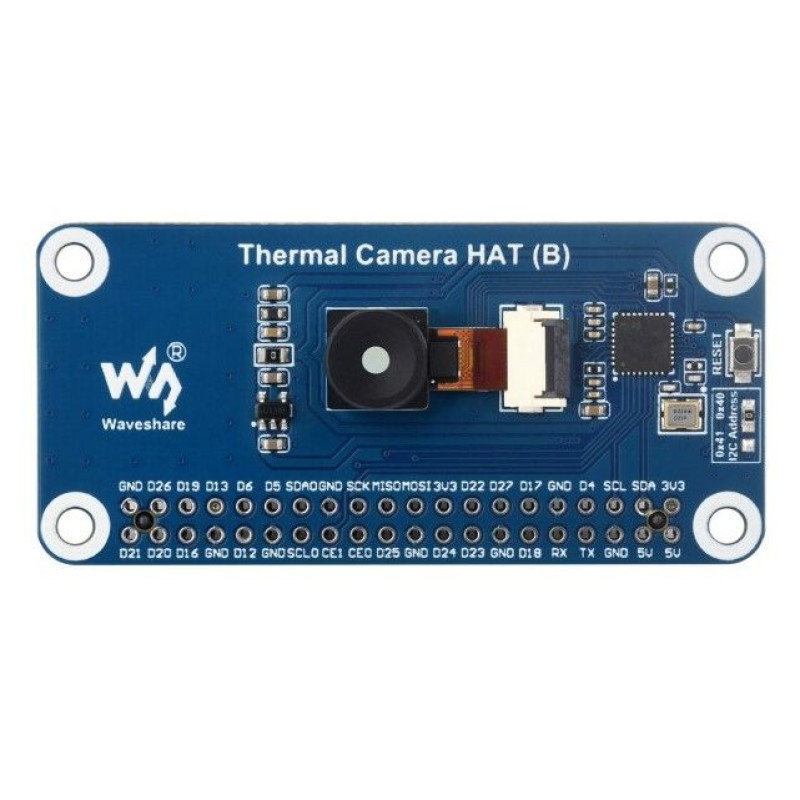

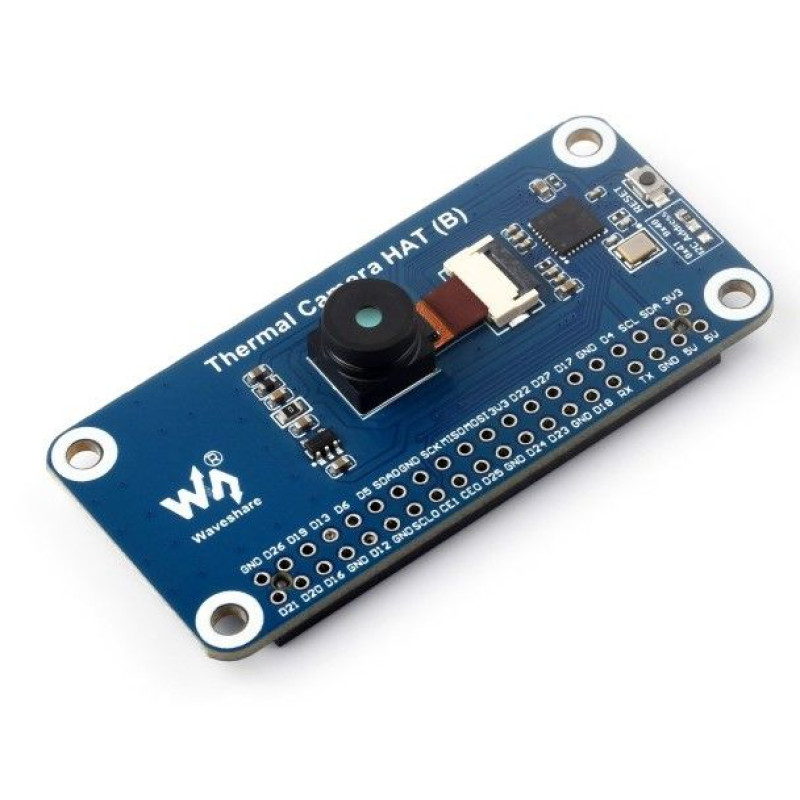

Плата розширення Thermal-90 Camera HAT B

Плата розширення Thermal-90 Camera HAT (B) - це плата розширення з довгохвильовою інфрачервоною тепловізійною камерою HAT (B), розроблена для роботи з платформами Raspberry Pi та іншими одноплатними комп’ютерами. Цей модуль дозволяє здійснювати тепловізійну зйомку, визначати температурні зміни об’єктів і середовища в режимі реального часу. Ідеально підходить для створення систем тепловізійного моніторингу, діагностики обладнання, безпеки та різних дослідницьких проєктів.

Основні особливості:

• Тепловізійний сенсор: Дозволяє знімати теплові зображення, аналізуючи температурні зміни та відображаючи їх у вигляді кольорових карт.
• Безперервна робота: Виведення відеопотоку теплового зображення завдяки беззатворній конструкції, до 25 кадрів в секунду (макс.);
• Висока чутливість: Забезпечує точність вимірювання температур навіть при незначних коливаннях.

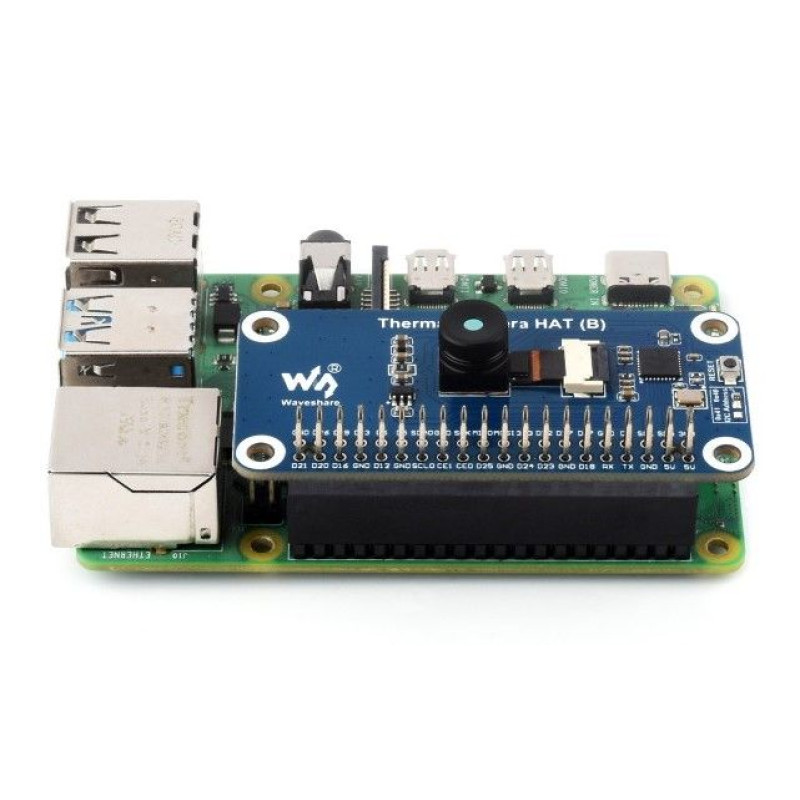

• Сумісність з Raspberry Pi: Легко інтегрується з платформою Raspberry Pi для розробки проєктів з термальною обробкою зображень.
• Простий інтерфейс підключення: Може швидко під'єднуватися до різних одноплатних комп'ютерів і сенсорів.
• Компактний розмір: Дозволяє інтегрувати плату в портативні та мобільні пристрої.
• Вбудований 40-контактний GPIO роз'єм: Забезпечує сумісність з платами Raspberry Pi.

Технічні характеристики:

• Джерело живлення: 5В
• Робочий струм: 20mA
• Діапазон довжин хвиль: 8~14мкм
• Робоча температура: -40~85℃
• Цільовий температурний діапазон: -40~400 ℃
• Частота оновлення: 25 FPS (макс.)
• Поле зору (FOV): 122°(D) × 90°(H) × 67°(V)
• Шумовий еквівалент різниці температур: 125 мК
• Похибка вимірювання: ±1,5 ℃ (температура навколишнього середовища 10~70 ℃)
• Масив пікселів: 80×62

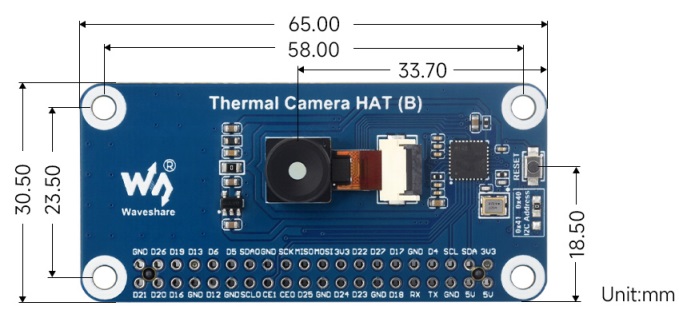

Габаритні розміри: 65,0 мм × 30,5 мм

Wiki: http://www.waveshare.com/wiki/Thermal_Camera_HAT_(B)

Вага: 0.024 кг

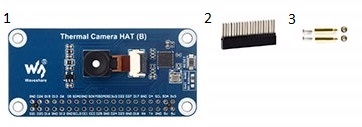

Комплект поставки:

1. Thermal-90 Camera HAT (B) x1;
2. 2 × 20 PIN гніздовий роз'єм типу "мама" (female header) x1;
3. Пакет гвинтів x1.
