Плата розширення RTC Watchdog HAT (B) для Raspberry Pi

Плата розширення RTC Watchdog HAT (B) від Waveshare, модель V129302 — компактний HAT‑модуль з інтерфейсом I2C для Raspberry Pi з високоточним RTC DS3231 та вбудованим сторожовим таймером CH32V003, країна виробника: Made in China.

Призначення та сумісність

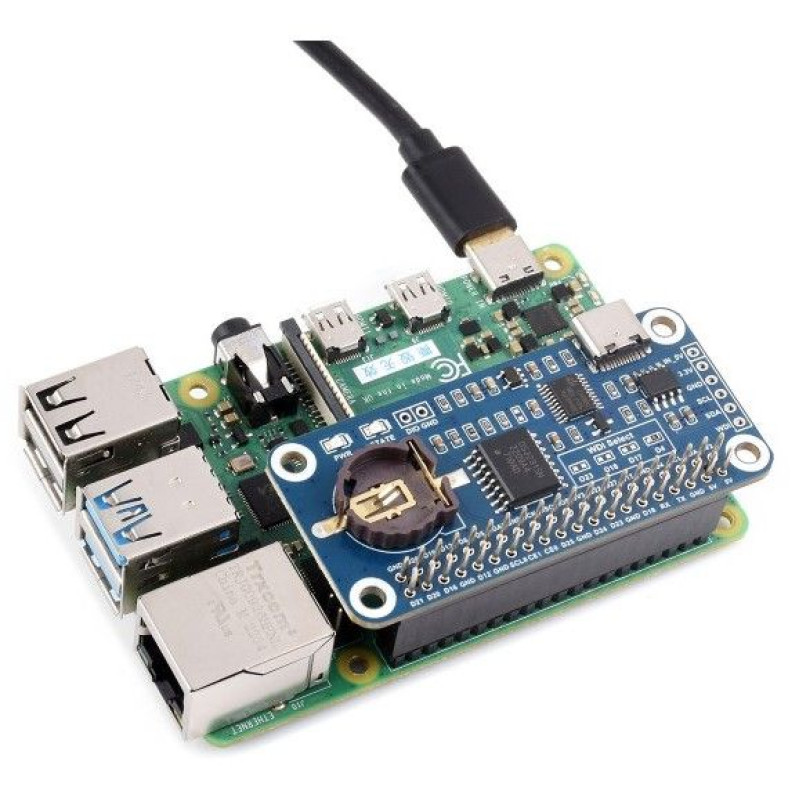

RTC Watchdog HAT (B) призначена для платформи Raspberry Pi та інших сумісних хост‑плат, де потрібен точний контроль реального часу та автоматичне перезавантаження системи у разі зависання. Плата має стандартний 40PIN GPIO роз’єм, сумісний з платами серії Raspberry Pi та Jetson Nano.

Модуль особливо корисний у застосуваннях з підвищеними вимогами до надійності, де необхідні RTC та апаратний Watchdog для стабільної безперервної роботи системи.

Основні характеристики

• Годинник реального часу: високоточна мікросхема DS3231 (DS3231SN) з окремим тримачем для батареї CR1220.
• Сторожовий таймер: CH32V003 з функцією автоматичного скидання (перезавантаження хоста при тайм‑ауті).
• Інтерфейс зв’язку з хостом: I2C, програмований 16‑бітний лічильник самозбільшення.
• Інтегрована схема моніторингу живлення з автоматичним скиданням.
• Індикатор стану Watchdog із різними режимами блимання при переповненні таймера та перезавантаженні.
• Індикатор живлення для візуального контролю подачі 5 В.
• Форм‑фактор: плата розширення HAT для Raspberry Pi з 40PIN GPIO.
• Живлення плати: 5 В.
• Розміри: 65,0 мм × 30,5 мм, діаметр монтажних отворів: 3,0 мм.
• Вага: 0,028 кг.
• Країна виробника: Made in China.

Інтерфейси та підключення

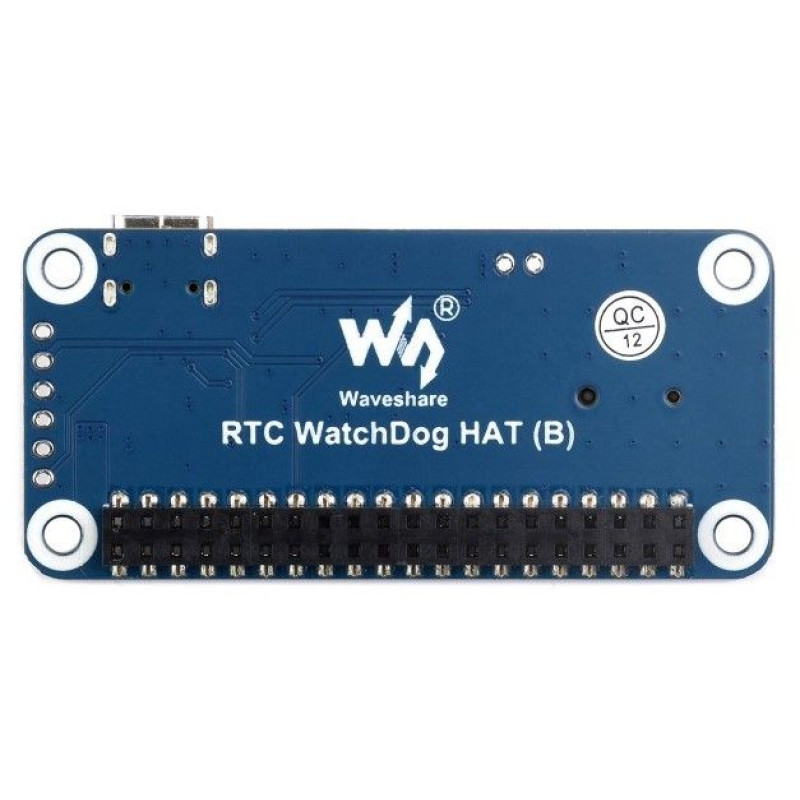

• 40PIN GPIO роз’єм для безпосереднього підключення до Raspberry Pi.

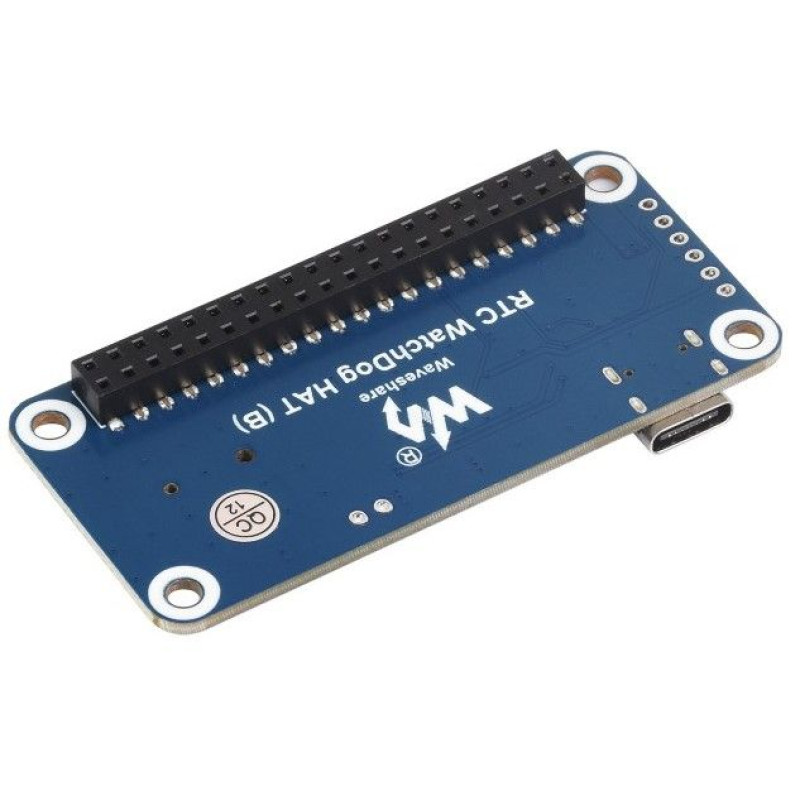

• USB Type‑C вхід живлення на платі.
• Інтерфейс керування для використання з іншими хост‑платами (додатковий інтерфейс на платі).
• Вибір PIN для скидання — апаратний вибір лінії Reset для хоста.

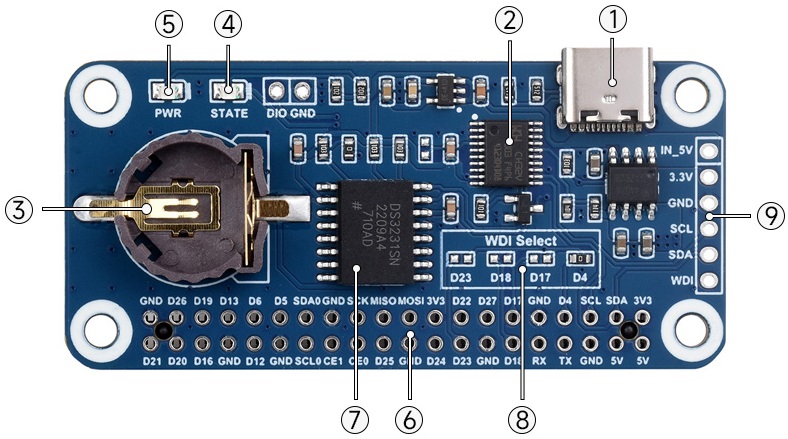

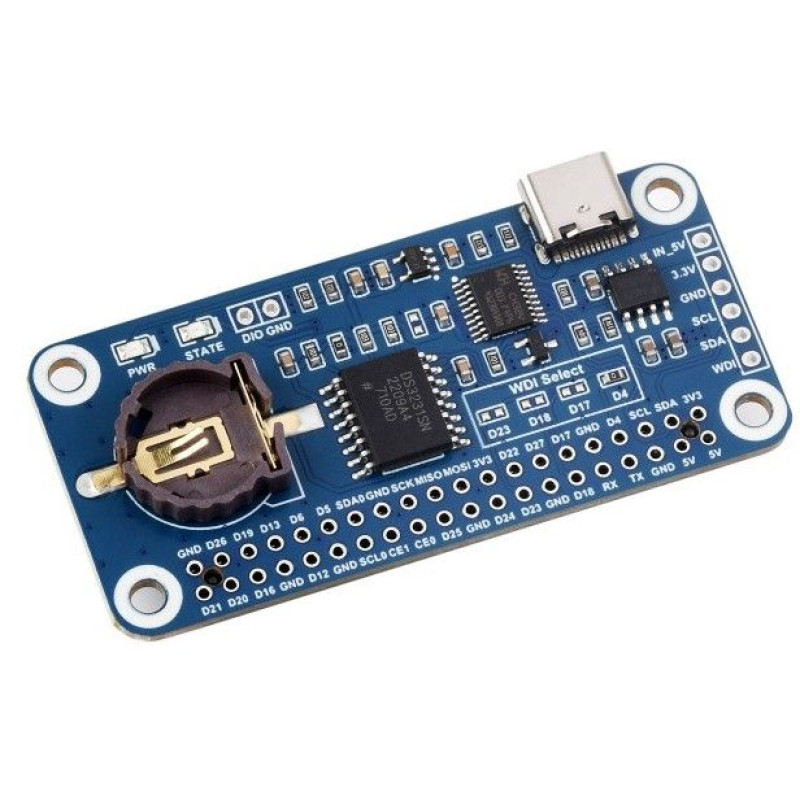

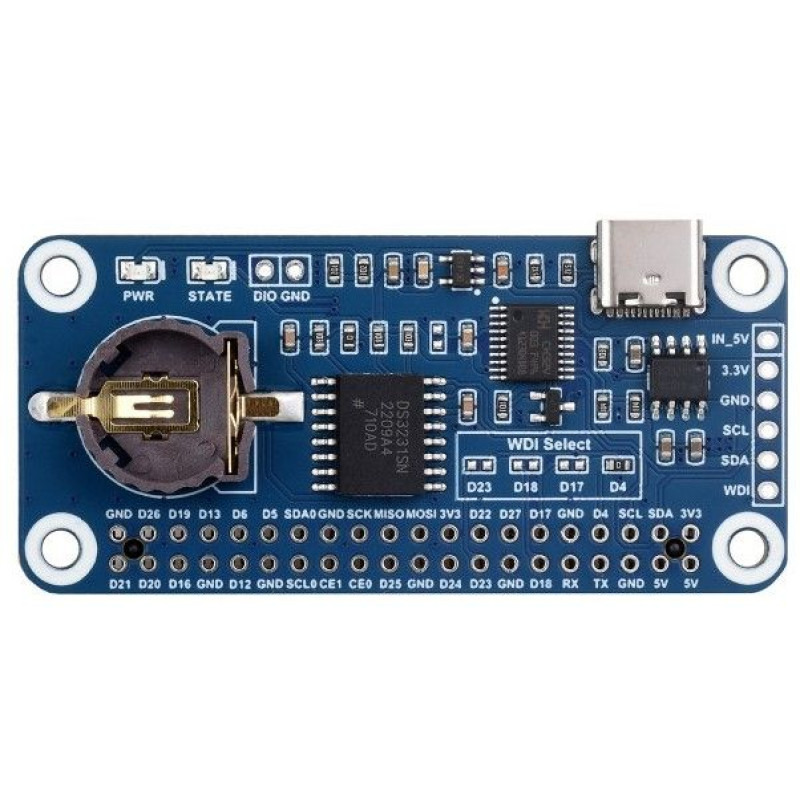

Елементи плати

• Вхід живлення USB Type‑C.
• Сторожовий таймер CH32V003.
• Тримач батареї CR1220 для живлення RTC.
• Індикатор стану Watchdog:
  • швидке блимання (≈100 мс) при переповненні таймера;
  • блимання з періодом ≈500 мс після перезавантаження, якщо хост не вимкнено;
  • постійне світіння при увімкненій функції Watchdog;
  • не світиться, якщо Watchdog вимкнено.
• Індикатор живлення.
• Роз’єм Raspberry Pi 40PIN GPIO для підключення до Raspberry Pi.
• RTC‑чіп DS3231.
• Вибір PIN для скидання.
• Інтерфейс керування для інших хост‑плат.

Габарити та ресурси

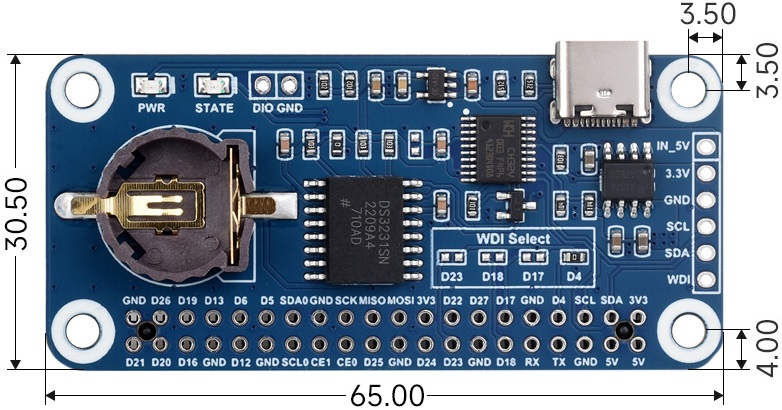

Габарити плати: 65,0 мм × 30,5 мм, діаметр фіксованих отворів — 3,0 мм.

Wiki (документація та приклади): http://www.waveshare.com/wiki/RTC_WatchDog_HAT_(B)

Комплект поставки

1. Плата розширення WatchDog RTC (B) ×1.
2. 2×20PIN гніздо ×1.
3. Пакет стійок (Standoffs) ×1.
