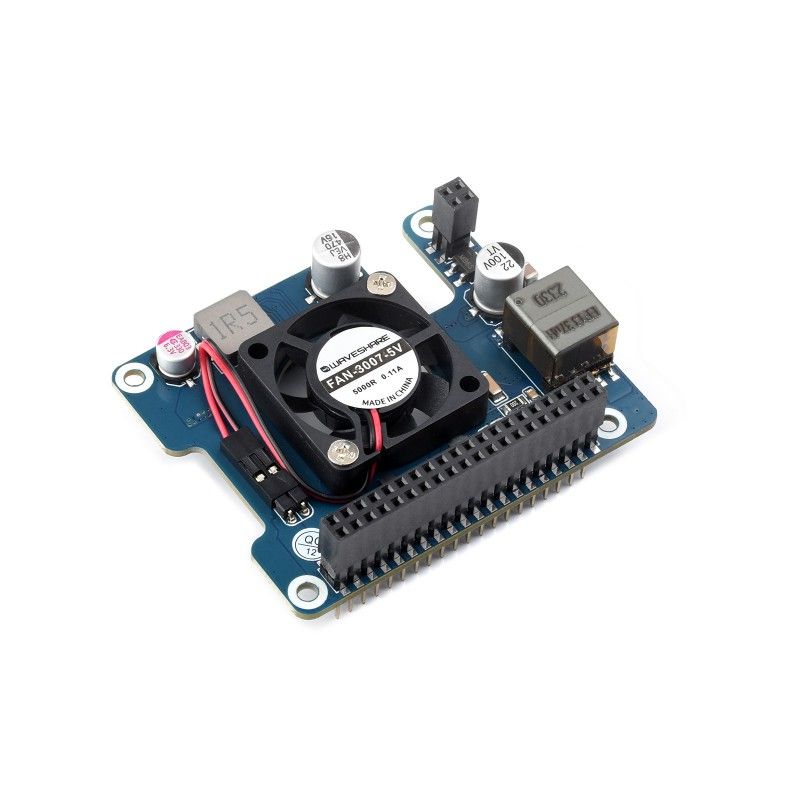

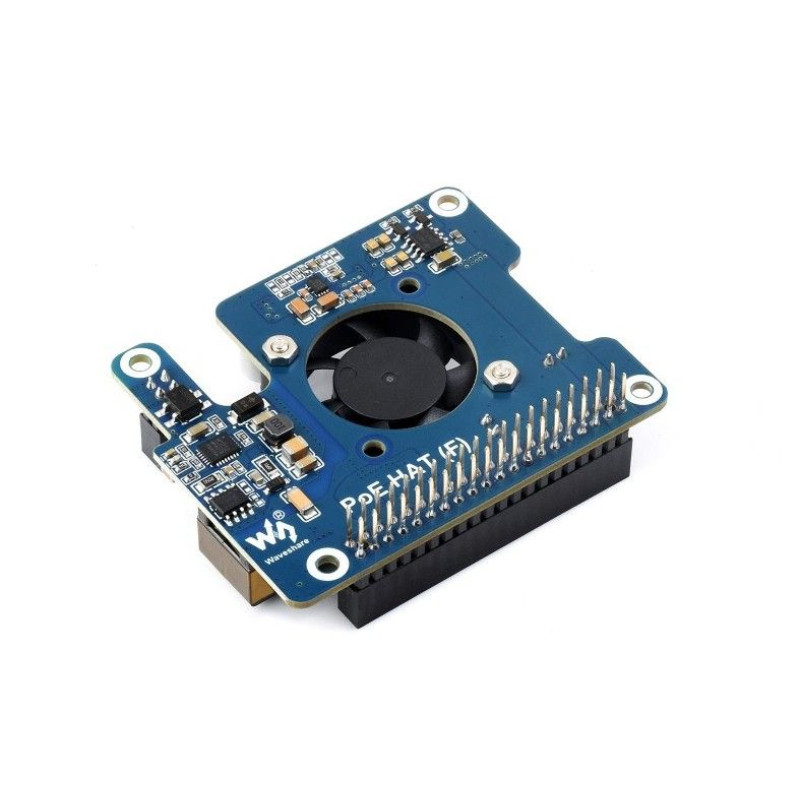

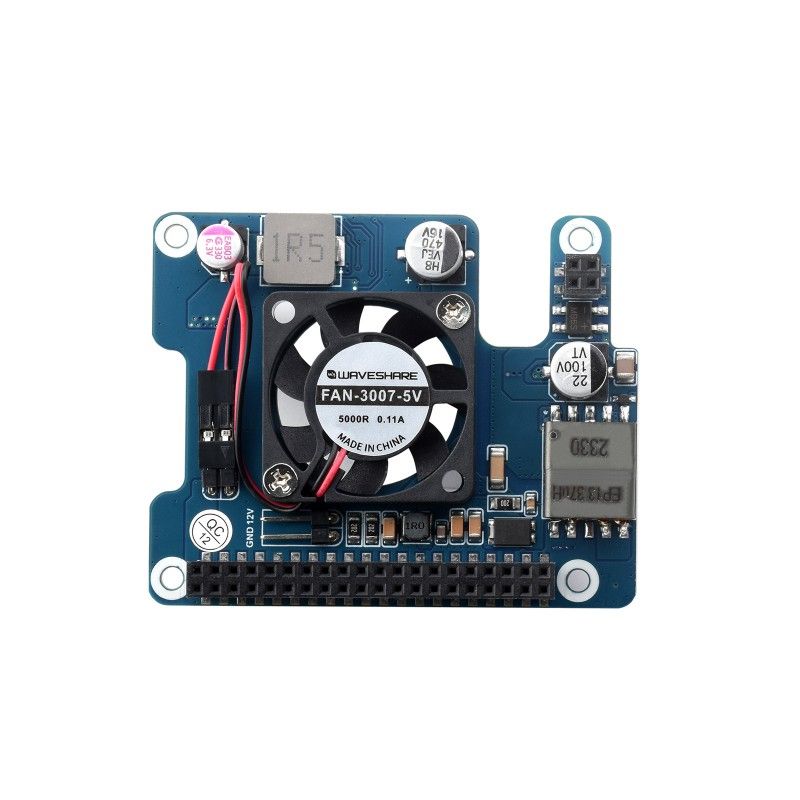

Raspberry Pi Плата розширення Raspberry Pi 5 PoE HAT (F)

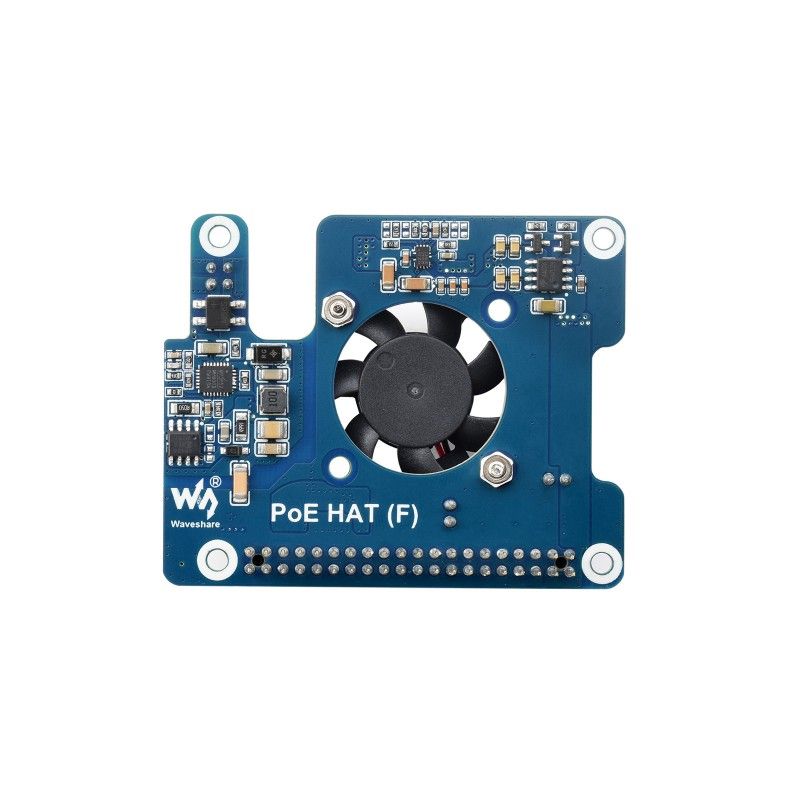

Плата розширення Raspberry Pi5 PoE HAT (F) від Waveshare, модель V125941 — PoE-плата форм-фактора HAT для живлення та передачі даних Raspberry Pi 5 через Ethernet за стандартом IEEE 802.3af/at, країна виробника: Made in China.

Призначення та сумісність

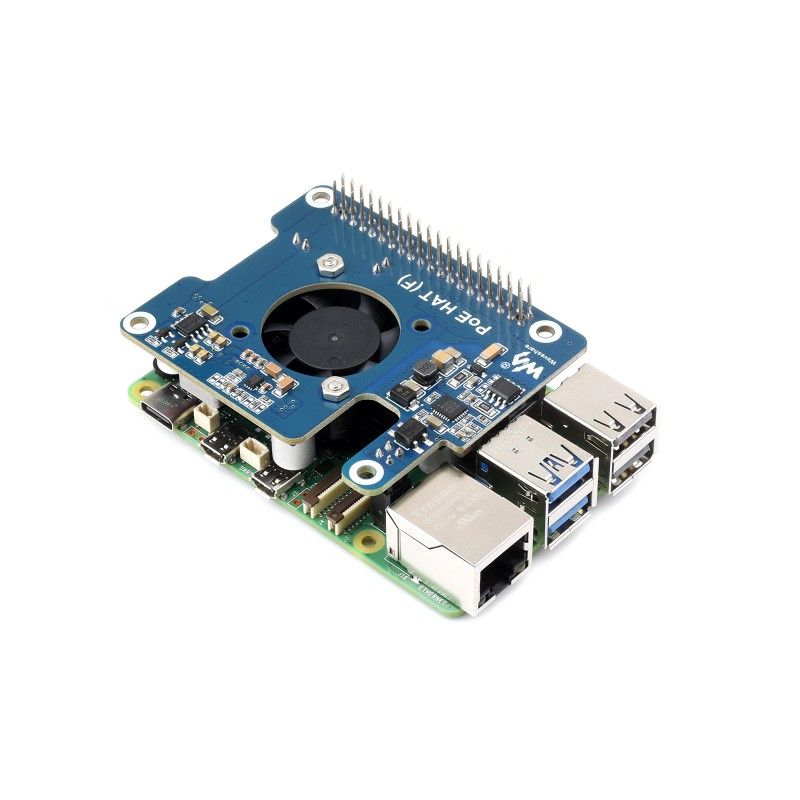

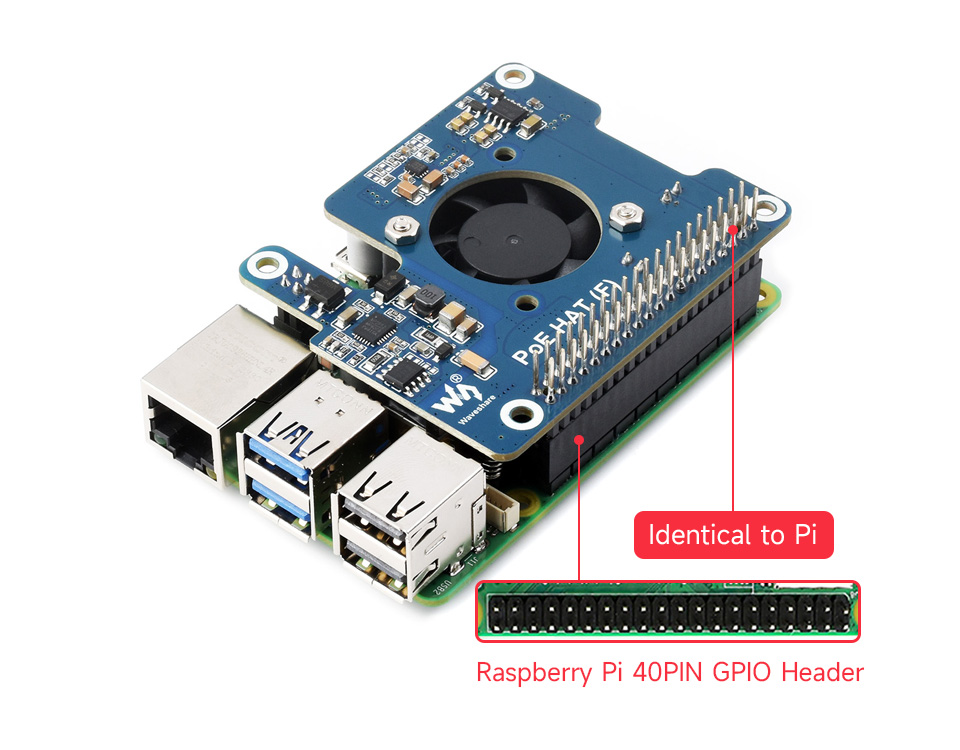

Ця плата розширення PoE HAT (F) призначена для живлення Raspberry Pi 5 та передачі даних по одному Ethernet-кабелю за технологією Power over Ethernet. Вона підключається до стандартного 40PIN GPIO роз’єму Raspberry Pi 5 та спрощує кабельну інфраструктуру завдяки відмові від окремого блоку живлення.

Основні характеристики

• Сумісність: Raspberry Pi 5 (стандартний роз’єм 40PIN GPIO).
• Підтримка PoE: стандарт IEEE 802.3af/at.
• Вбудоване повністю ізольоване імпульсне джерело живлення (SMPS).
• Вихід 5 В через GPIO: до 4,5 А (макс.), живлення Raspberry Pi 5.

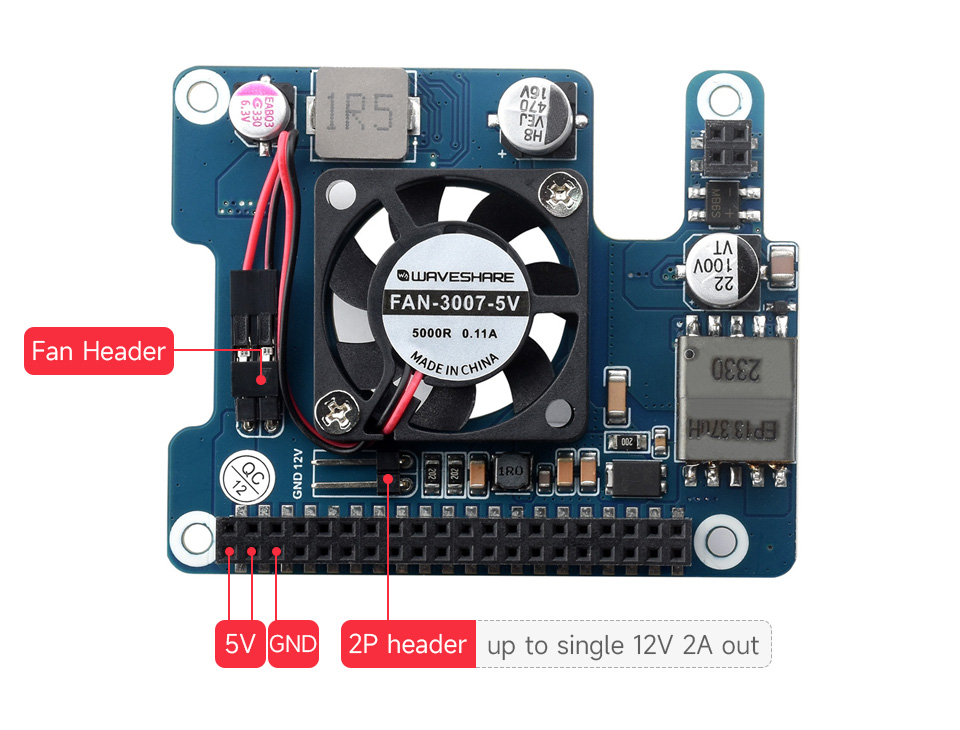

• Додатковий 2-pin вихід 12 В: до 2 А (макс.).
• Загальна вихідна потужність (12 В + 5 В): до 25 Вт.

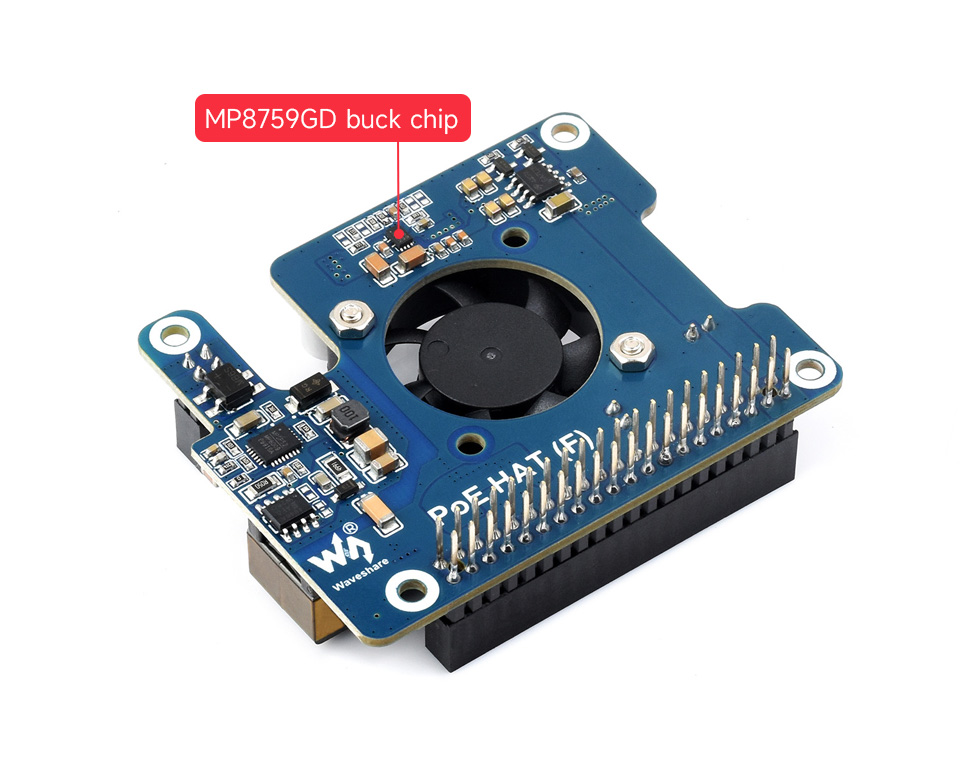

• Оригінальний чіп підвищення напруги MP8759GD, здатний забезпечити до 5 А за умов достатнього розсіювання тепла.

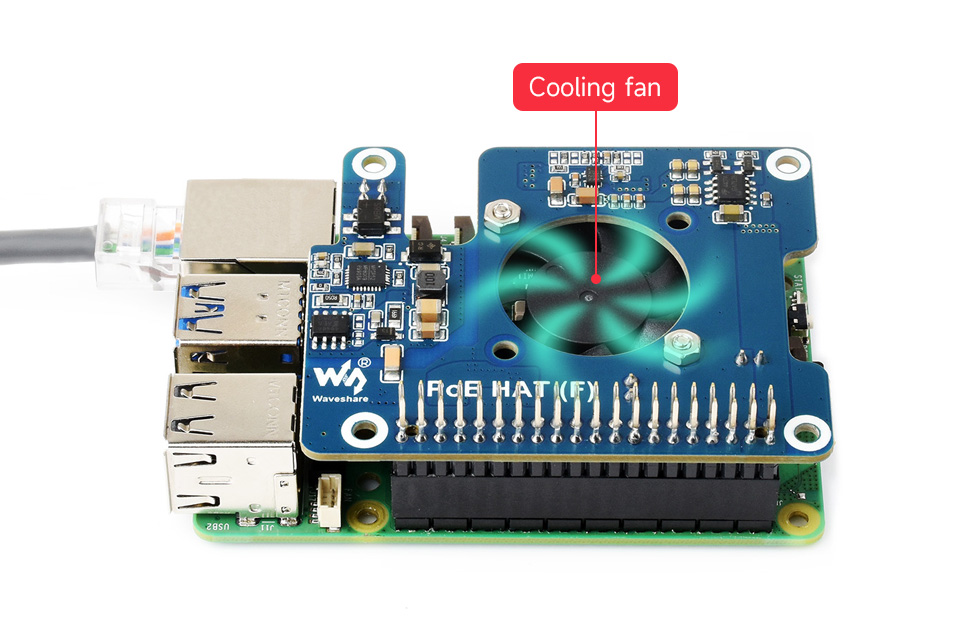

• Активна система охолодження: металевий радіатор + вентилятор для прискореного відведення тепла.
• Форм‑фактор: плата розширення HAT для Raspberry Pi 5.

Живлення та PoE

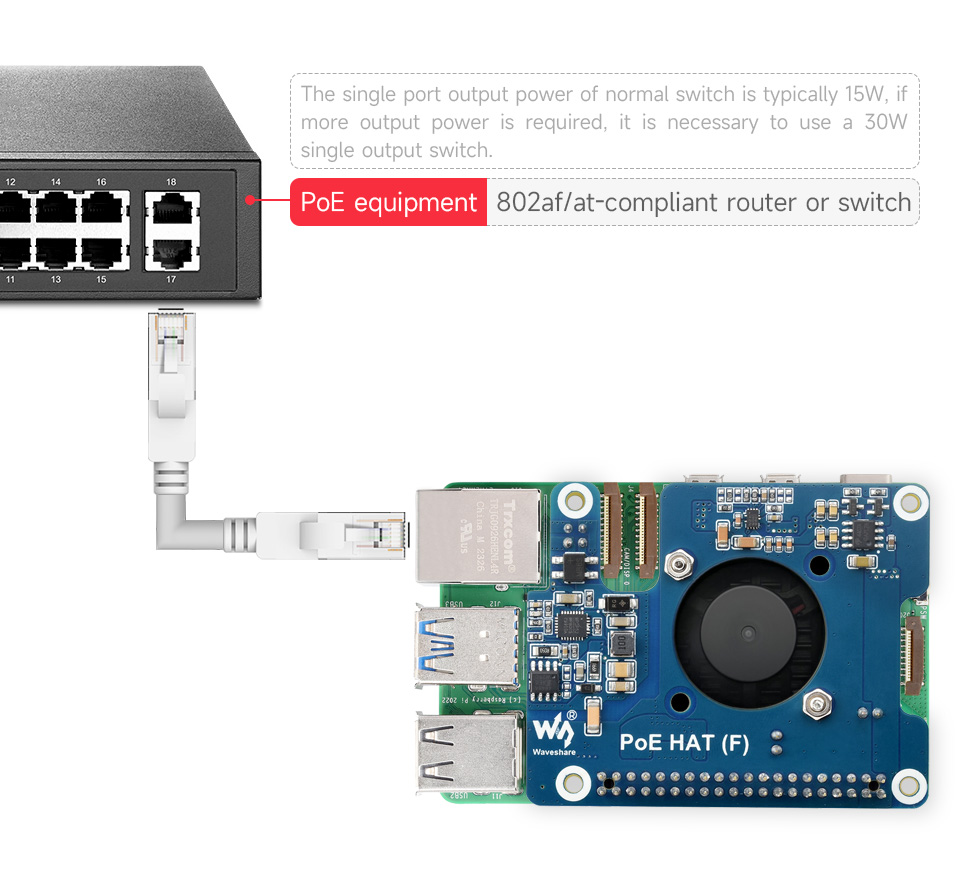

Плата використовує стандартний PoE-вхід 37–57 В постійного струму від сумісного PoE-інжектора чи комутатора. Вбудований SMPS перетворює напругу PoE на стабільні 5 В та 12 В, забезпечуючи високу потужність для стабільної роботи Raspberry Pi 5 навіть при високому навантаженні та під час живлення додаткових периферійних пристроїв.

• PoE вхід живлення: 37 В ~ 57 В DC.
• Вихід на GPIO (5 В): до 4,5 А.
• Вихід 2P (12 В): до 2 А.

Охолодження та конструкція

Активний вентилятор у поєднанні з металевим радіатором підвищує ефективність охолодження Raspberry Pi 5, зменшуючи перегрів під час тривалих навантажень. Це особливо важливо при використанні високої вихідної потужності через PoE та підключенні зовнішніх споживачів 12 В та 5 В.

Габарити та вага

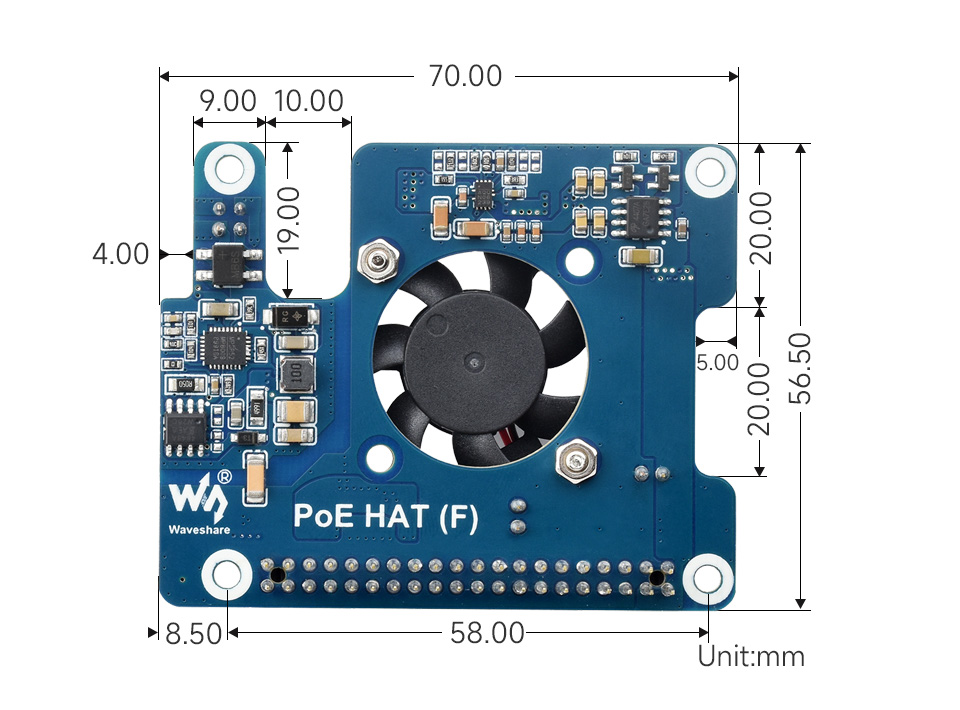

• Габаритні розміри плати: 56,5 мм × 70,0 мм.
• Вага: 0,056 кг.

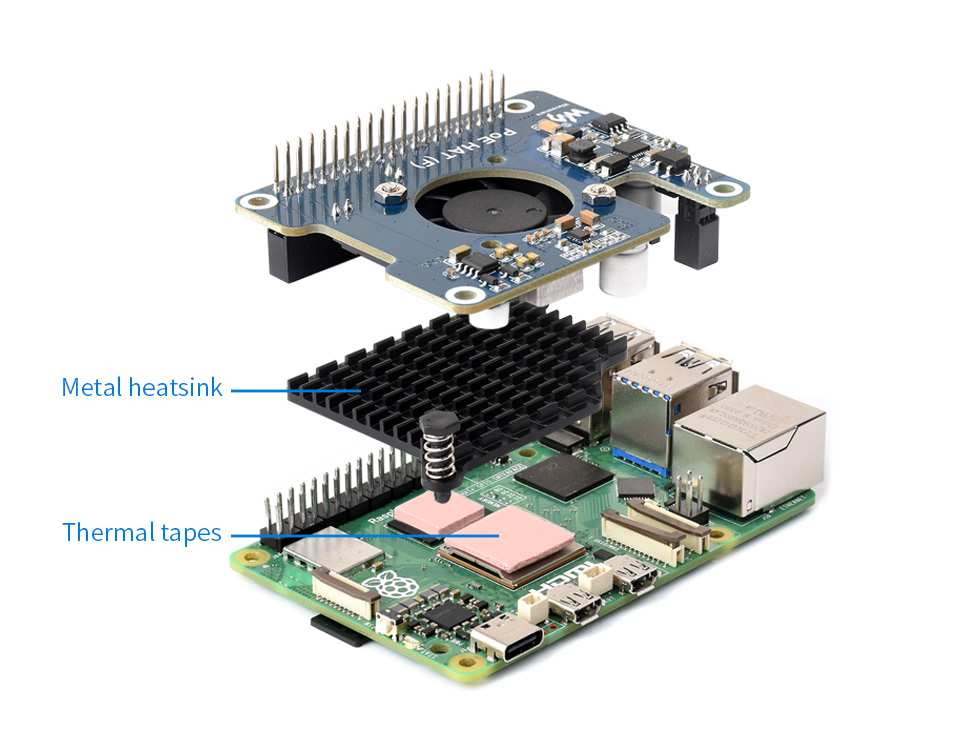

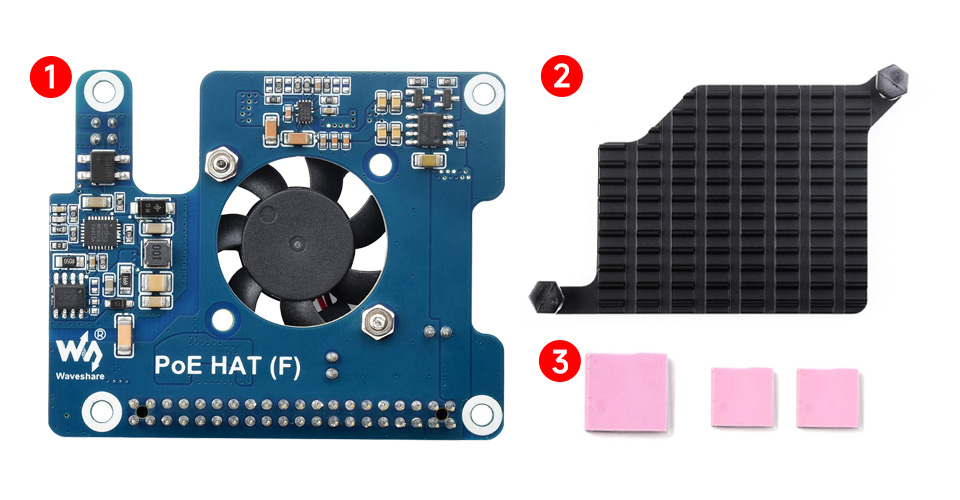

Комплект поставки

1. PoE HAT (F) x1
2. Металевий радіатор x1
3. Термострічка (3 шт) x1

Додаткові ресурси

Докладна технічна інформація, приклади підключення та зборки доступні в офіційній документації Waveshare:

WIKI: www.waveshare.com/wiki/PoE_HAT_(F)
