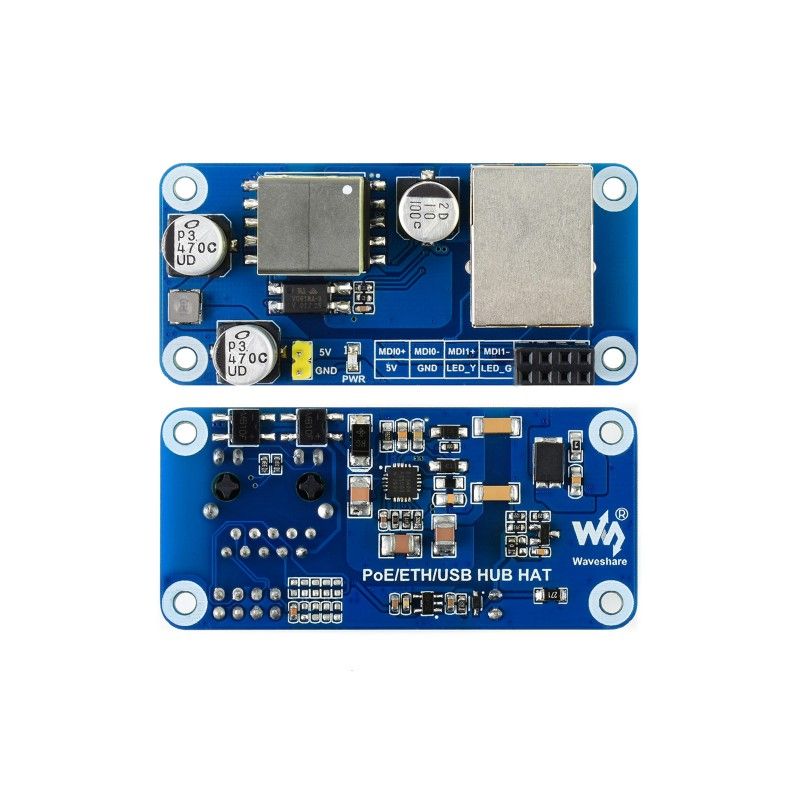

Плата розширення Power over Ethernet (PoE) HAT для Raspberry Pi Zero (19635)

Плата розширення Raspberry Pi Zero Power over Ethernet (PoE) HAT (19635) від Waveshare, модель 19635, це платa розширення з 10/100 Ethernet та 3 x USB 2.0, яка забезпечує живлення Raspberry Pi Zero по кабелю Ethernet за стандартом IEEE 802.3af, країнa виробника: Made in China.

Призначення та сумісність

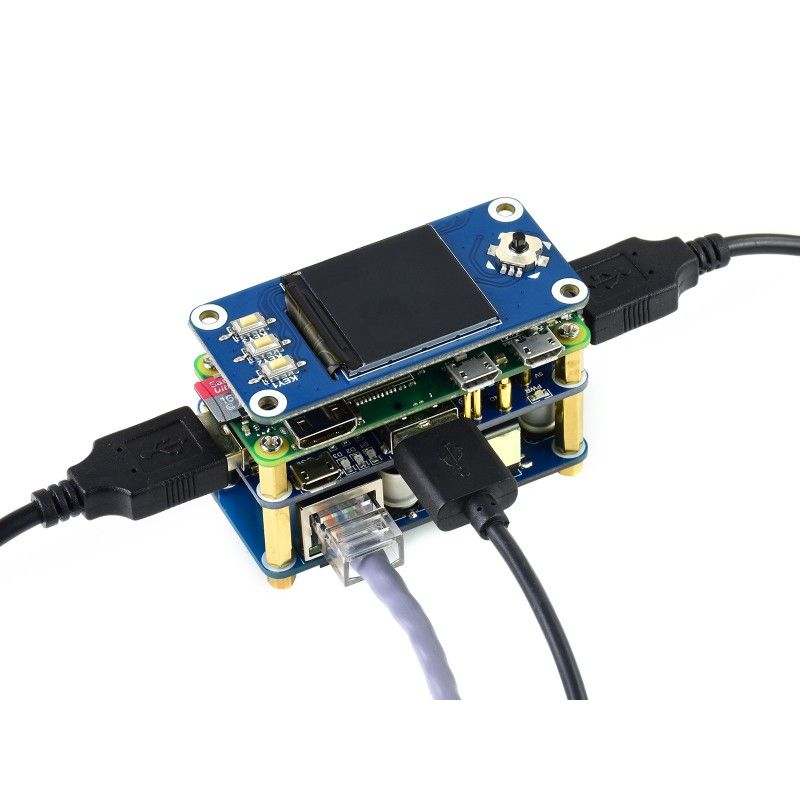

Raspberry Pi Zero Power over Ethernet (PoE) HAT (19635) дозволяє подавати живлення на мікрокомп’ютери Raspberry Pi Zero, Zero W та Zero WH без окремого блока живлення – безпосередньо через Ethernet-кабель від PoE-комутатора або інжектора, сумісного з IEEE 802.3af.

Плата одночасно додає дротове мережеве підключення 10/100 Ethernet та розширює кількість доступних USB-портів Raspberry Pi Zero.

Основні характеристики

• Форм-фактор: плата розширення для серії Raspberry Pi Zero.
• Сумісність: Raspberry Pi Zero, Zero W, Zero WH.
• PoE (Power over Ethernet), сумісність із стандартом IEEE 802.3af.
• Повністю ізольоване імпульсне джерело живлення (SMPS) на платі.
• Вхід живлення PoE: 37–57 В DC.
• Вихід живлення для Raspberry Pi: 5 В 2.5 А DC.
• Ethernet: 10/100 Ethernet, автопогодження швидкості, перетворення USB–Ethernet на базі чіпа RTL8152B.
• Роз’єми USB: 3 x USB 2.0 (сумісні з USB 2.0/1.1) для підключення периферії.
• Країна виробника: Made in China.
• Вага: 0.063 кг.

Інтерфейси та підключення

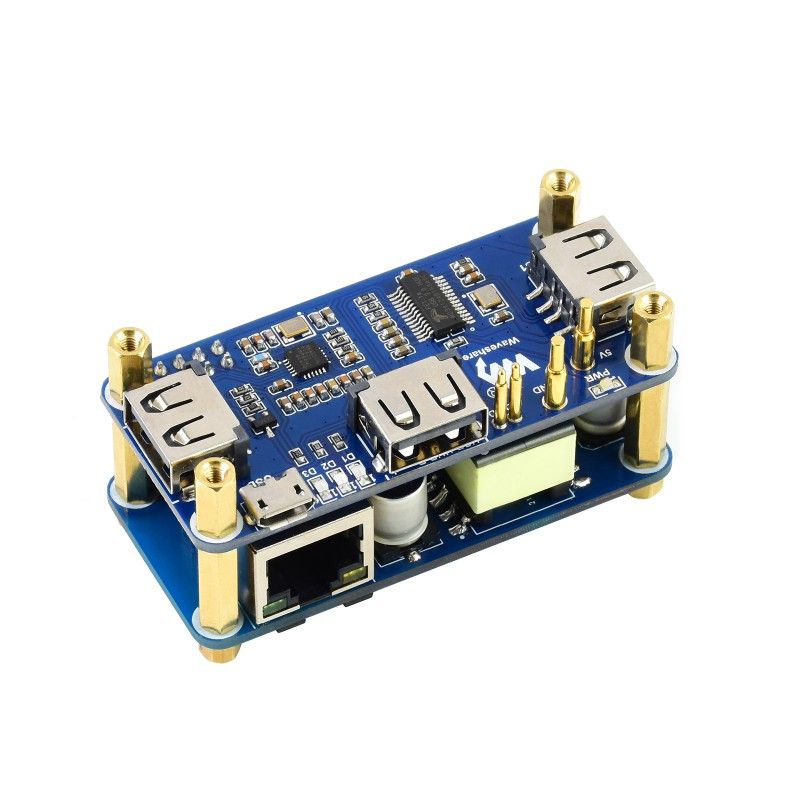

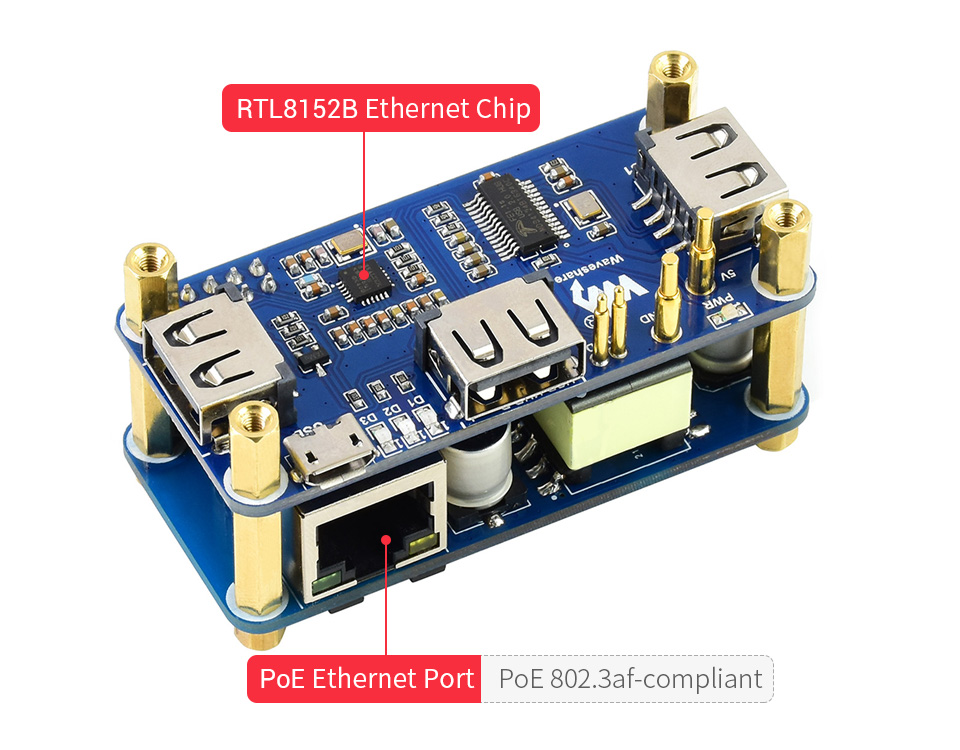

Плата оснащена розширеним портом Ethernet з RJ45 та гібридною схемою USB–Ethernet на базі мікросхеми RTL8152B, що забезпечує стабільне дротове підключення 10/100 Мбіт/с. Три додаткові порти USB 2.0 дозволяють під’єднати клавіатуру, мишу, флеш-накопичувач чи інші сумісні USB-пристрої до Raspberry Pi Zero.

Габарити та вага

• Габаритні розміри: 65 мм × 23.10 мм × 30.30 мм.
• Вага: 0.063 кг.

Програмне забезпечення та ресурси

Детальна технічна інформація, схеми підключення та інструкції для розробників доступні на сторінці Wiki виробника:

PoE/ETH/USB_HUB_HAT – документація Waveshare

Комплект поставки

1. Базова плата PoE/ETH/USB HUB HAT x1
2. USB HUB Board x1
3. Набір кріплення x1
4. Викрутка x1

Увага: Raspberry Pi Zero, ЖК-дисплей та карта microSD до комплекту поставки не входять.
