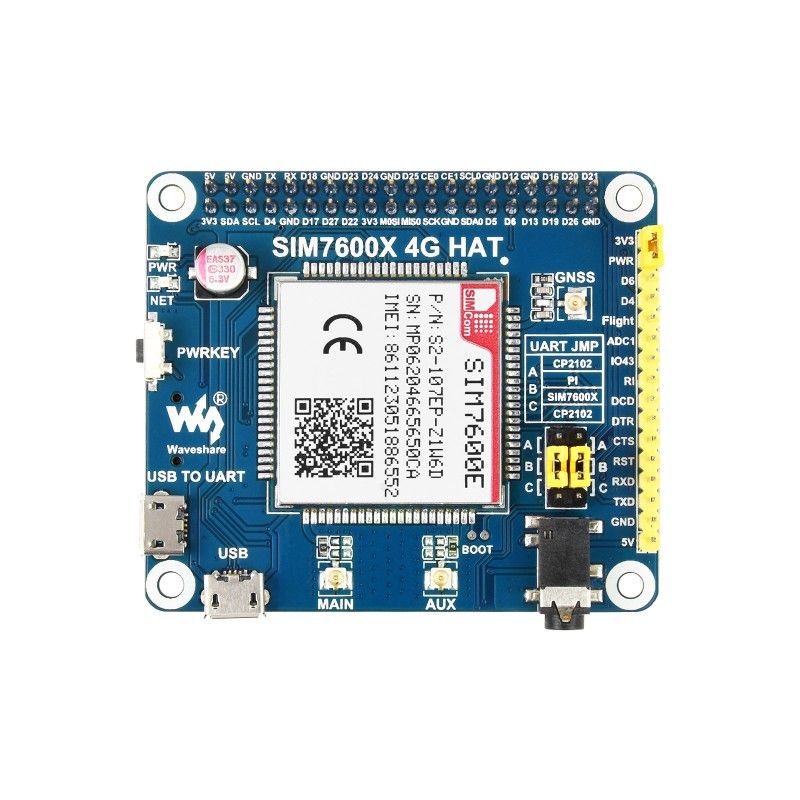

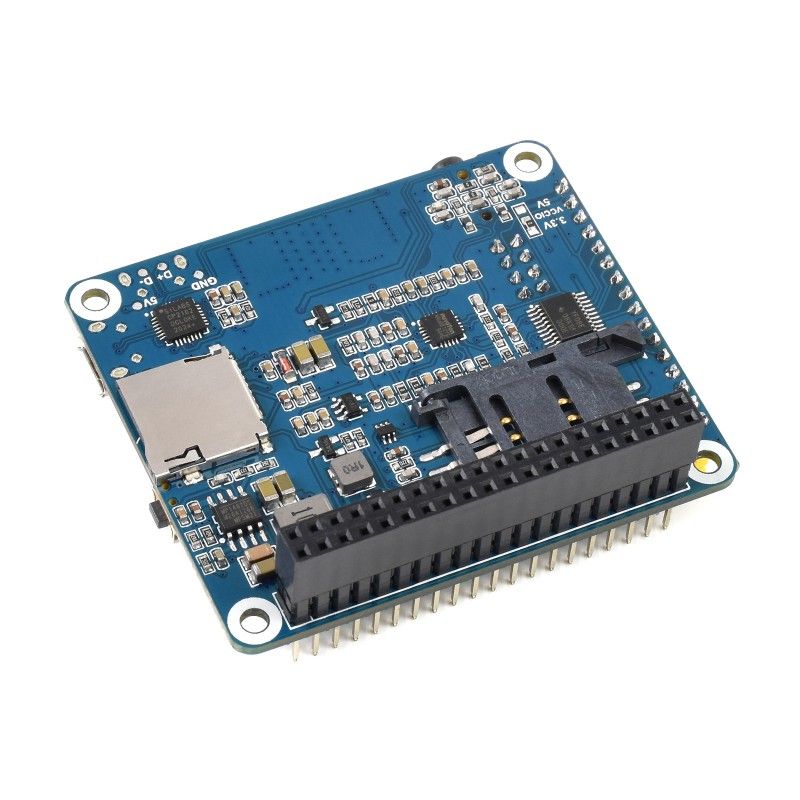

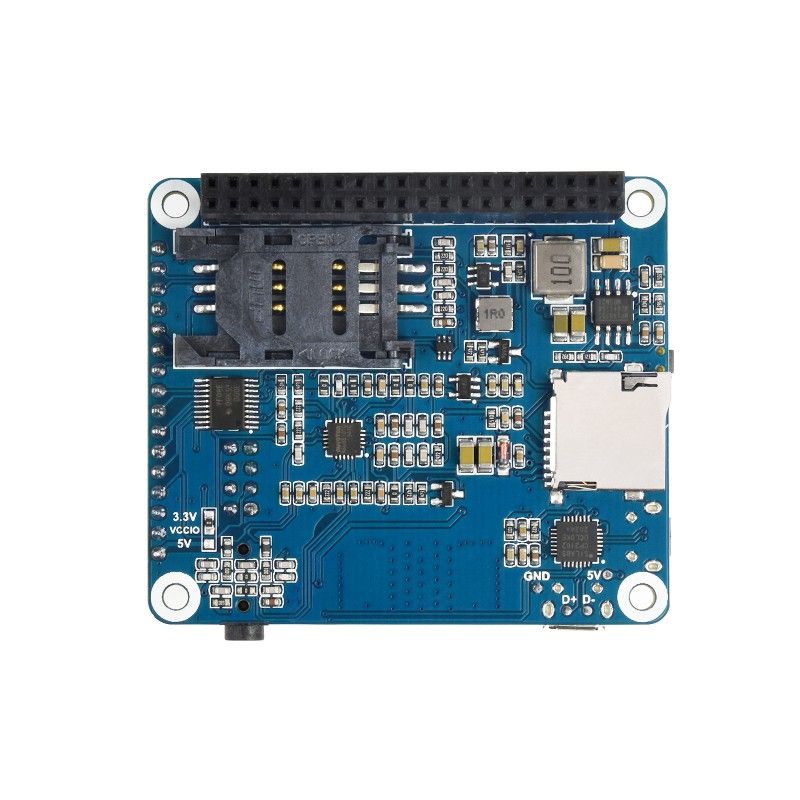

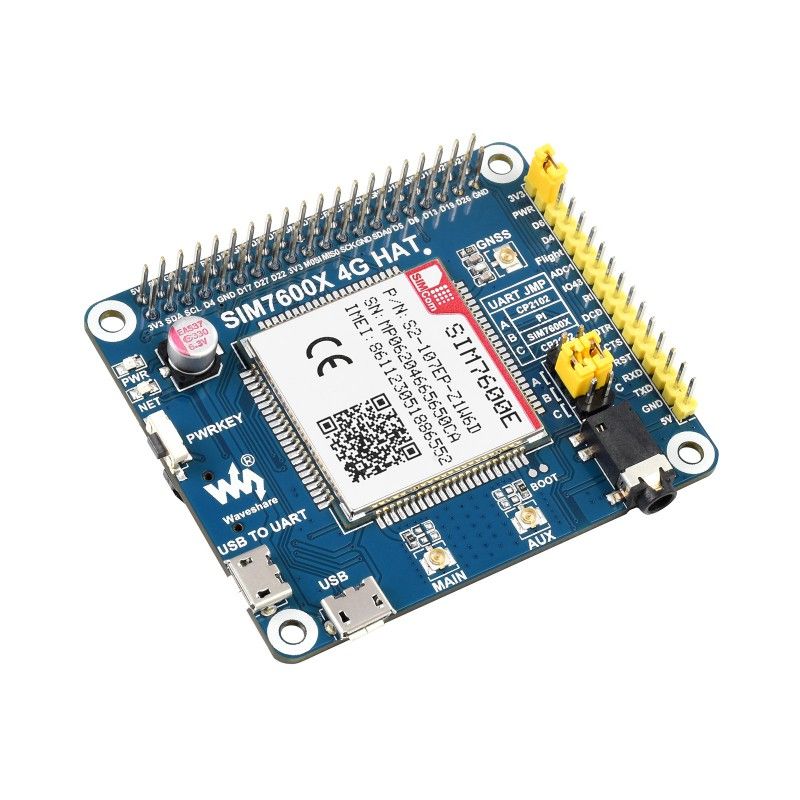

Плата розширення Raspberry Pi SIM7600E LTE Cat-1 HAT

Плата розширення Raspberry Pi SIM7600E LTE Cat-1 HAT (17954) від Waveshare, модель 17954, — це плата форм-фактора HAT для Raspberry Pi з модулем зв’язку SIM7600E, що забезпечує LTE Cat-1/3G/2G та GNSS, виготовлена в Made in China.

Призначення та сумісність

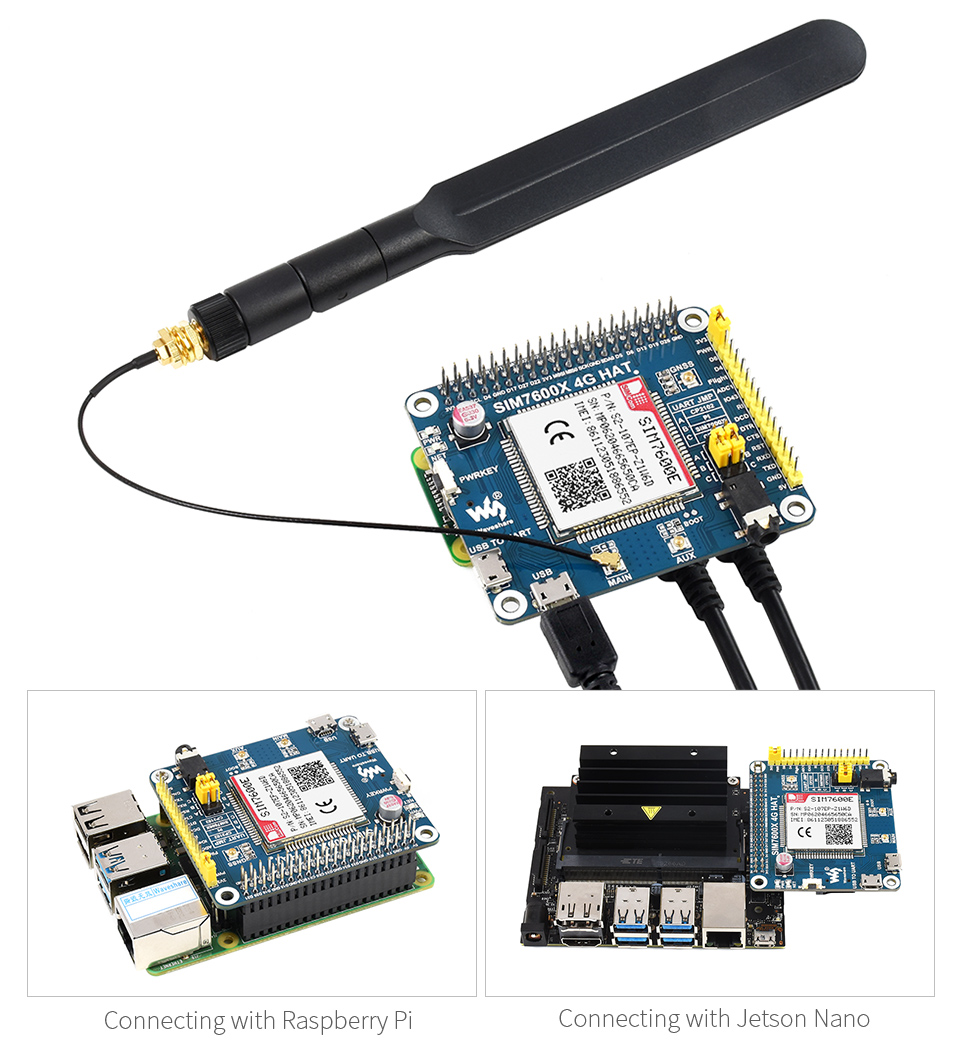

Плата розширення SIM7600E LTE Cat-1 HAT додає Raspberry Pi мобільний зв’язок LTE Cat‑1, 3G та 2G, а також GNSS-позиціонування. Плата має стандартний 40PIN GPIO роз’єм Raspberry Pi, сумісний з платами серії Raspberry Pi, а також Jetson Nano. Через виводи UART вона може підключатися і до інших хост-плат, таких як Arduino або STM32.

Основні характеристики

• Модуль зв’язку SIM7600E з підтримкою LTE Cat‑1 / 3G / 2G.
• Підтримка комутованого доступу, телефонних дзвінків, SMS.
• Передача даних за протоколами TCP, UDP, HTTP, FTP, DTMF тощо.

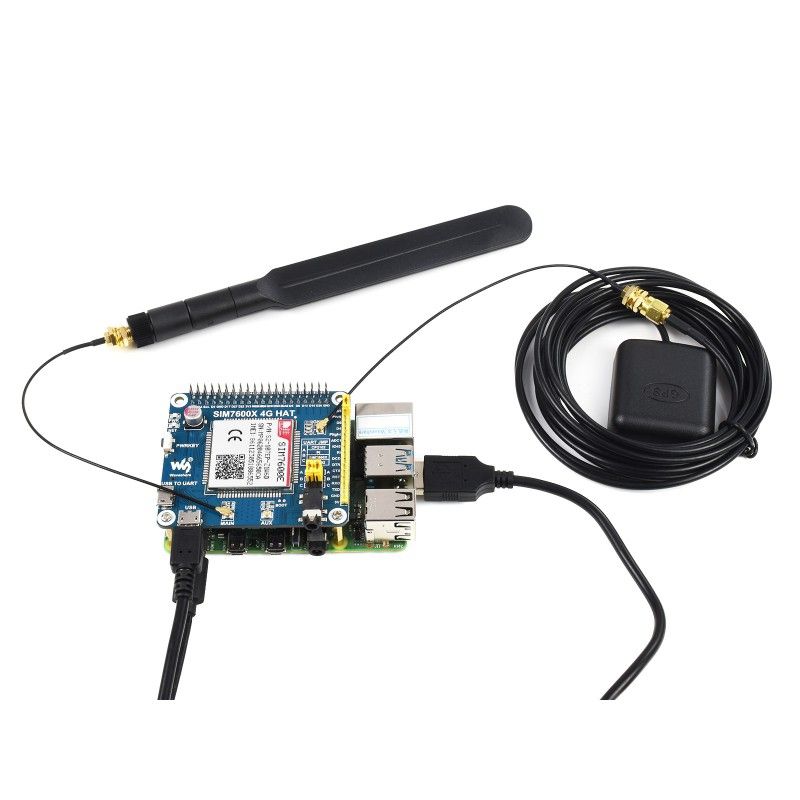

• GNSS-позиціонування: GPS, BeiDou, GLONASS, GALILEO, QZSS, LBS.
• Керування через AT-команди (набір 3GPP TS 27.007, 27.005 і V.25TER).
• Підтримка додатків для SIM-карт: SAT Class 3, GSM 11.14 Release 99, USAT.
• Слот для SIM-карти з підтримкою 1,8 В / 3 В.
• Слот для карт TF для зберігання файлів, повідомлень та інших даних.
• Вбудований аудіороз’єм та аудіодекодери для телефонних дзвінків.
• 2 світлодіодні індикатори для контролю робочого стану модулю.
• Вбудований перетворювач напруги з вибором живлення 3,3 В або 5 В (перемичка).
• Швидкість послідовного інтерфейсу: 300 ~ 4 Мбіт/с (типово 115200 біт/с).
• Автоматичне визначення швидкості передачі: 9600 ~ 115200 біт/с.

Інтерфейси та підключення

• Стандартний 40PIN GPIO роз’єм Raspberry Pi для підключення до SBC Raspberry Pi та Jetson Nano.
• Вбудований USB-інтерфейс для перевірки AT-команд і отримання GPS-даних.
• Вбудований перетворювач USB–UART CP2102 для послідовного налагодження.
• Розведені виводи UART керування для підключення до Arduino, STM32 та інших хост-плат.
• Аудіороз’єм для використання голосових функцій модуля.
