Raspberry Pi Pico Quad GPIO Expander HAT (19361) плата розширення GPIO

Плата розширення Raspberry Pi Pico Quad GPIO Expander HAT (19361) від Waveshare, модель 19361, призначена для підключення до чотирьох плат розширення з GPIO для мікроконтролера Raspberry Pi Pico / Pico W; країна виробника – Made in China.

Призначення та сумісність

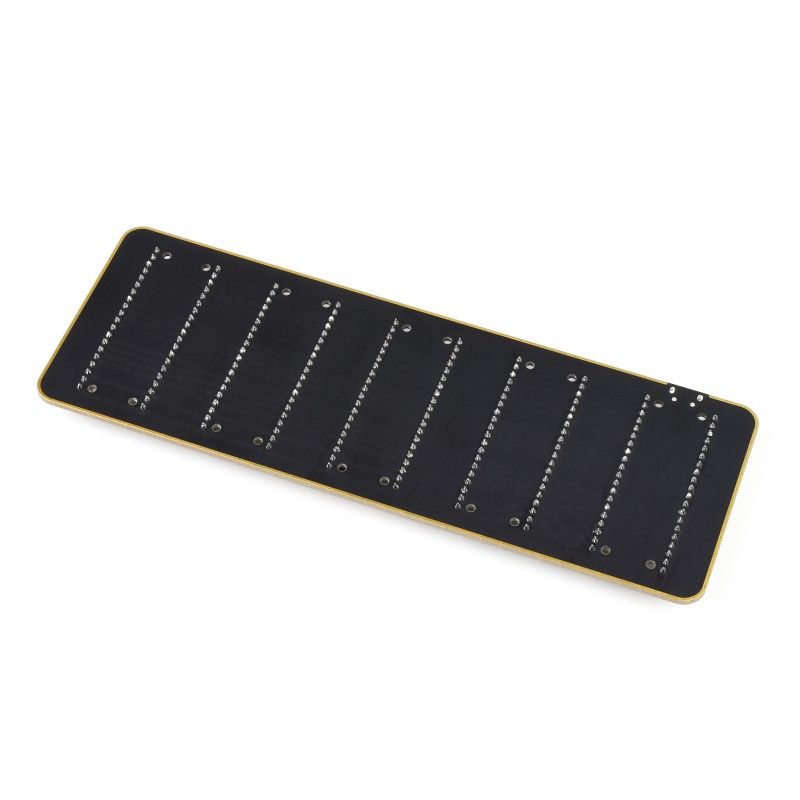

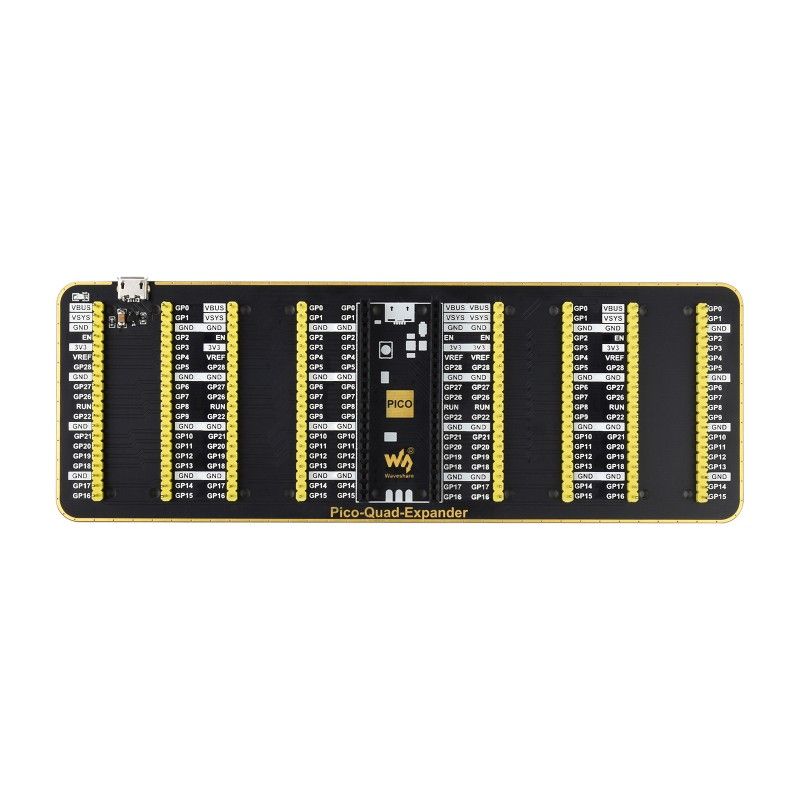

Плата Quad GPIO Expander HAT забезпечує розгалуження стандартного інтерфейсного роз’єма Raspberry Pi Pico на чотири окремі набори GPIO. У центральному роз’ємі розміщується сам Raspberry Pi Pico, а по краях плати розташовано чотири місця для підключення плат розширення з 2×20 GPIO-роз’ємами.

Форм-фактор сумісний з Pico / Pico W, що дозволяє використовувати плату в освітніх, прототипувальних та експериментальних проєктах, де потрібно підключити кілька модулів розширення одночасно.

Основні характеристики

• Стандартний роз’єм Raspberry Pi Pico у центрі плати для прямого підключення контролера (за наявності припаяної гребінки) або через перемички.
• Чотири набори штекерних роз’ємів 2×20 по краях плати для підключення додаткових модулів розширення Raspberry Pi Pico.
• Маркування всіх штифтів GPIO на роз’ємах для зручної ідентифікації виводів під час монтажу та налагодження.
• Роз’єм зовнішнього живлення USB, який забезпечує достатнє живлення для декількох одночасно підключених модулів розширення.
• Позолочений дизайн контактів – практичне рішення для надійного електричного контакту та акуратного зовнішнього вигляду.

Елементи плати

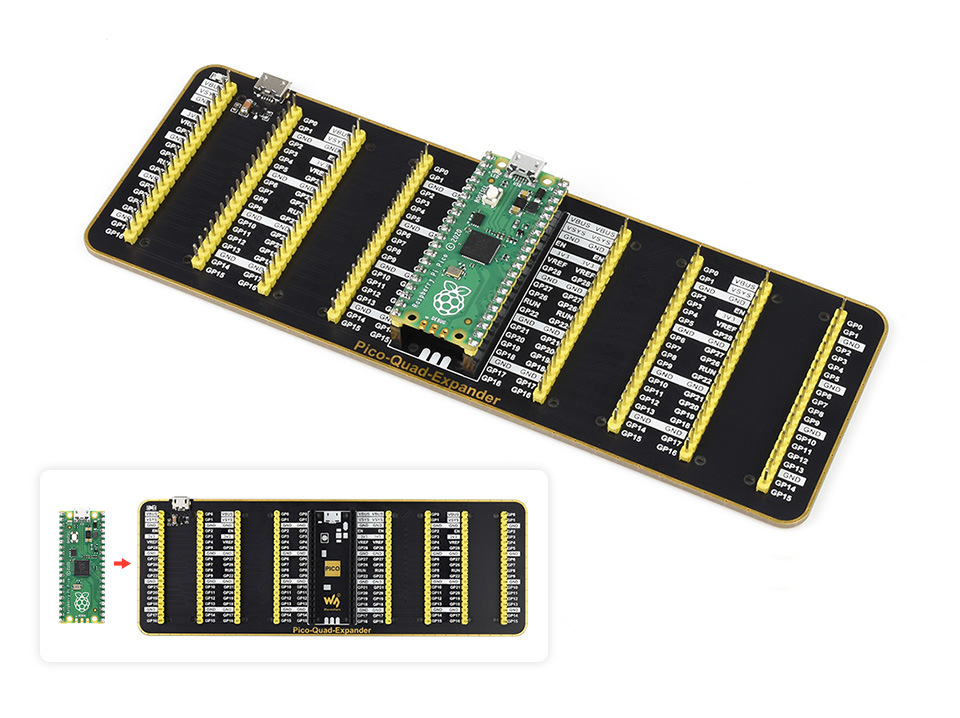

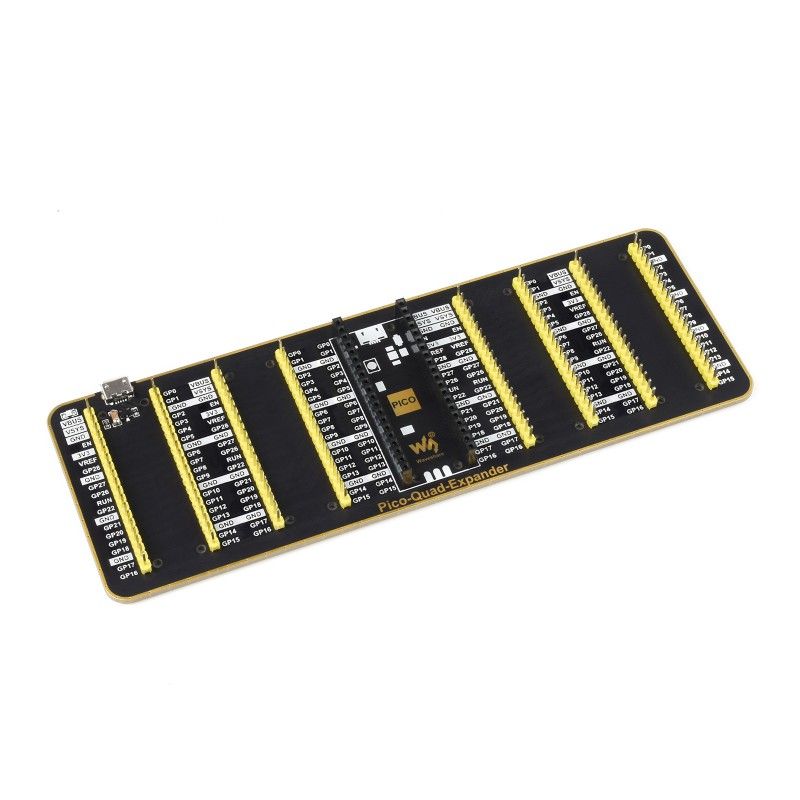

У центрі плати розташований контактний роз’єм для прямого встановлення Raspberry Pi Pico. По краях – чотири стандартні GPIO-роз’єми з маркуванням усіх виводів, що спрощує підключення різних плат розширення (сенсорних модулів, інтерфейсних плат тощо) без необхідності розпаювання окремих шлейфів.

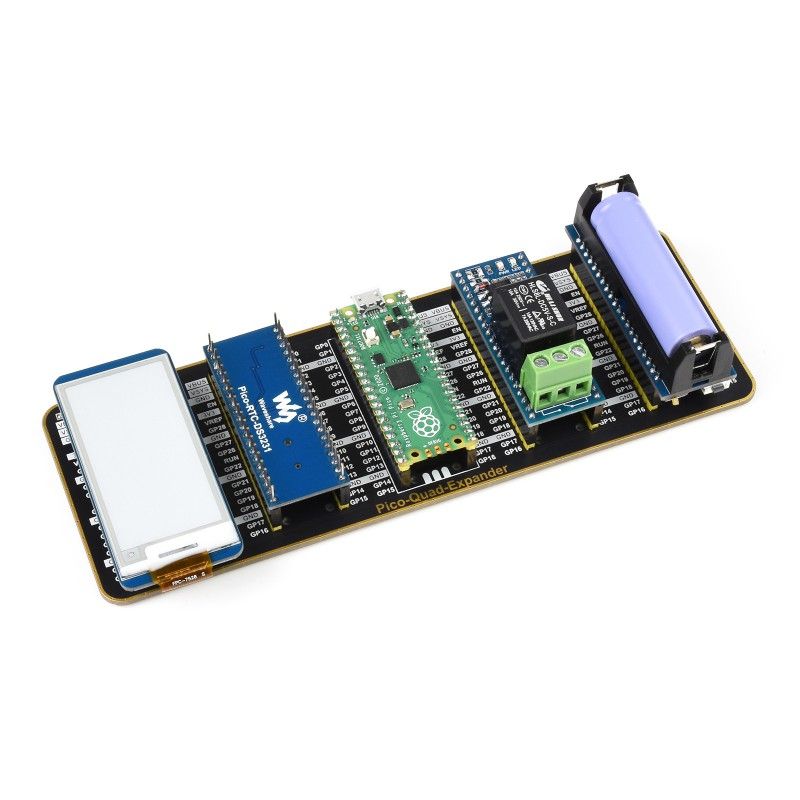

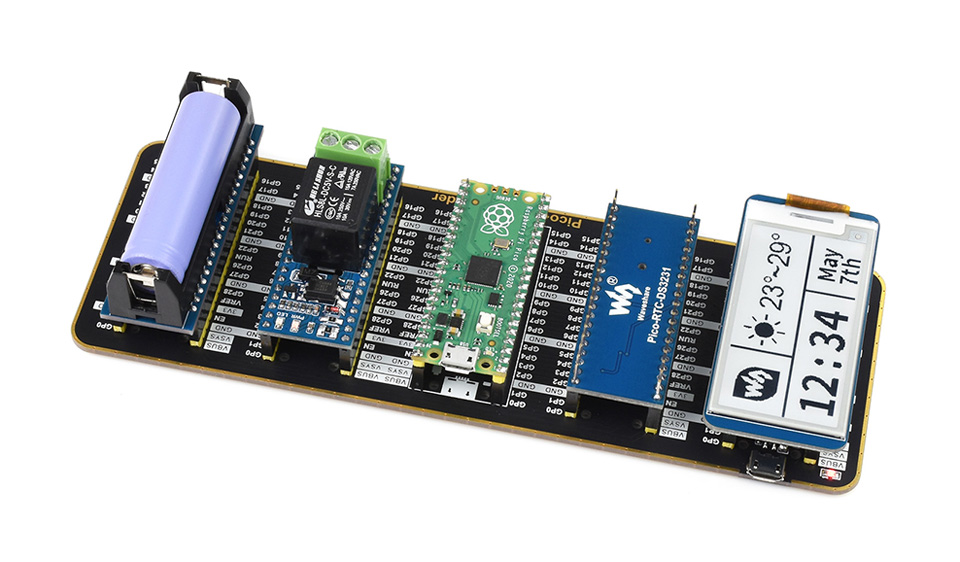

Плата дозволяє одночасно підключати різні плати розширення Raspberry Pi Pico, використовуючи всі доступні GPIO без складних розгалужувачів або макетних плат.

Габарити та вага

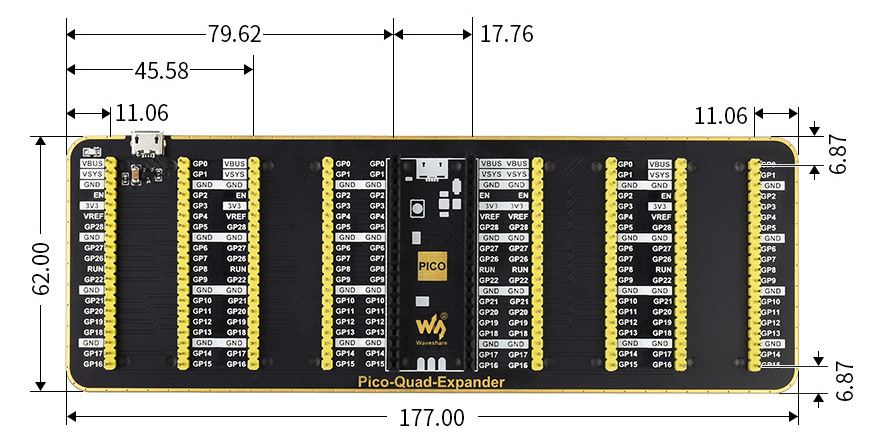

Виробник наводить габаритні розміри плати (у мм) на схемі нижче.

Вага: 0.055 кг.

Комплект поставки

1. Pico-Quad-Expander ×1
