Плата розширення Raspberry Pi Pico GPIO Expander HAT

Плата розширення Raspberry Pi Pico GPIO Expander HAT (20477) від Waveshare, модель 20477, це плата форм-фактора Pico / Pico W з 40PIN GPIO-роз'ємом для зручного підключення плат розширення Raspberry Pi; країна виробника – Made in China.

Призначення та сумісність

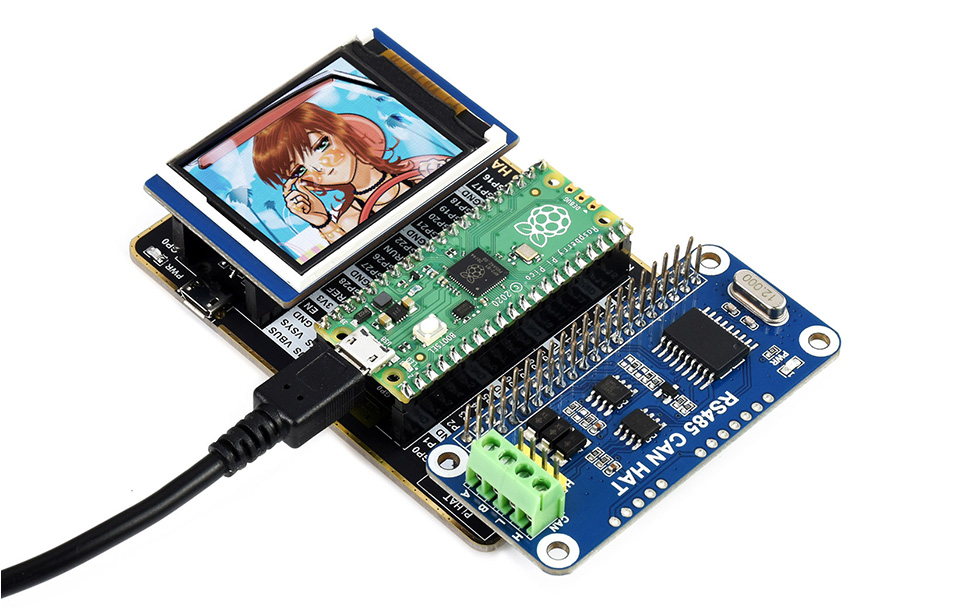

Плата призначена для використання з мікроконтролером Raspberry Pi Pico (а також сумісними платами Pico / Pico W з припаяними штифтами). Вона розширює стандартний інтерфейс Pico до 40-контактного GPIO-роз'єму у форматі Raspberry Pi HAT, що дозволяє підключати відповідні плати розширення для Raspberry Pi, а також модулі, орієнтовані на Pico.

Перед одночасним підключенням декількох модулів потрібно перевірити, щоб між ними не було конфліктів по контактах GPIO.

Основні характеристики

• Стандартний гніздовий роз'єм Raspberry Pi Pico для прямого встановлення плати Raspberry Pi Pico (за наявності припаяного штирьового роз'єму) або підключення через перемички.
• 1× стандартний роз'єм 40PIN Raspberry Pi та 1× роз'єм Pico 2×20PIN для підключення як плат розширення Raspberry Pi, так і плат розширення для Pico.
• Вхідний роз'єм живлення USB, який забезпечує живлення для декількох підключених модулів розширення.
• Кнопка скидання (Reset), зручна для налагодження й перезапуску мікроконтролера.

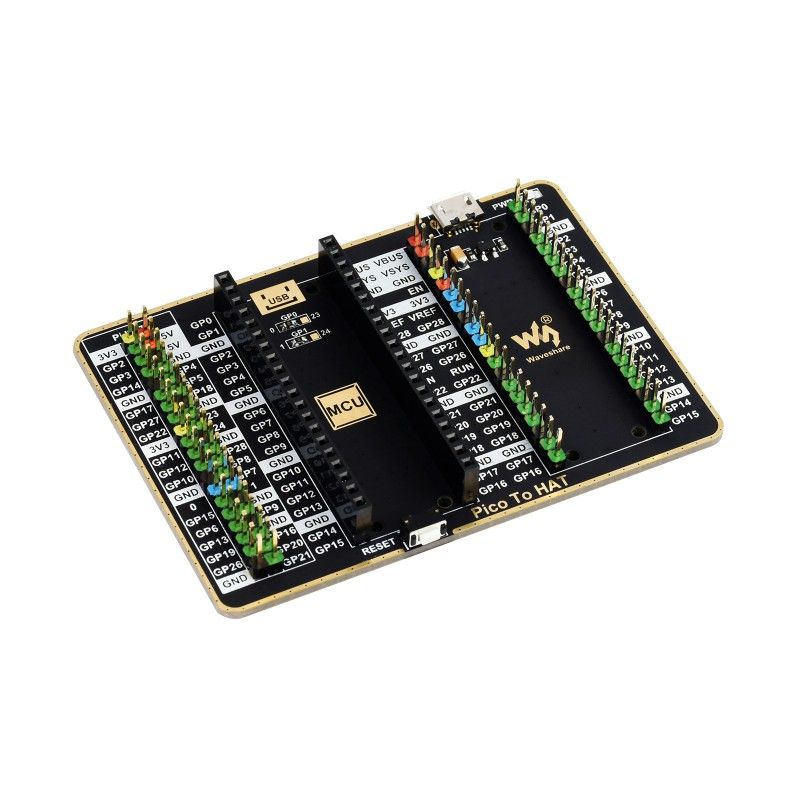

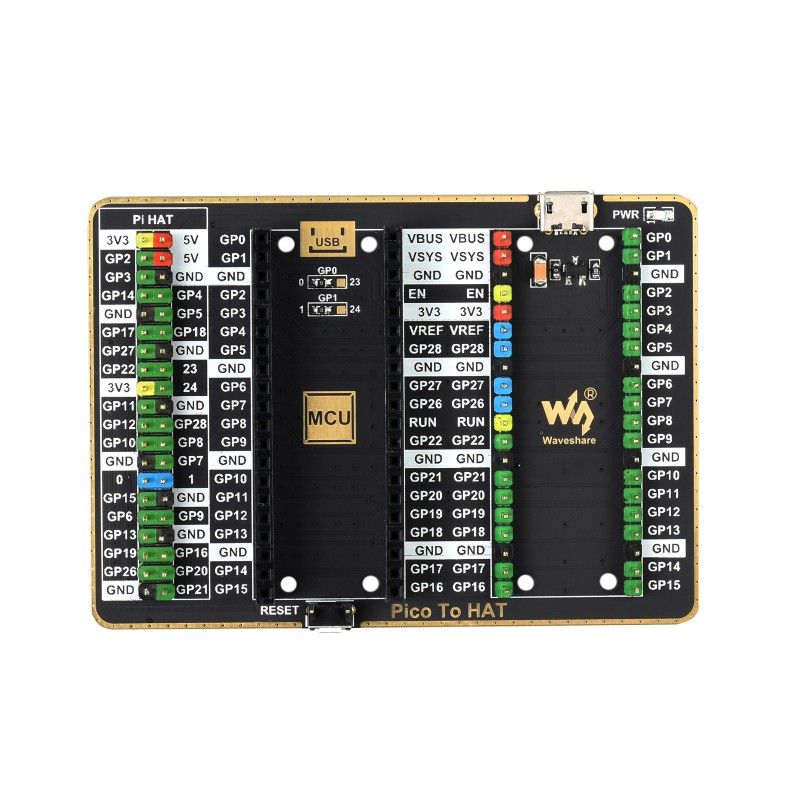

• Кольорове та символьне маркування роз'ємів на лицьовій стороні плати для швидкої ідентифікації контактів.
• Контакти з покриттям золотом для надійного електричного контакту та довговічності.

* Raspberry Pi Pico і модулі розширення в комплект поставки не входять.

Елементи плати та підключення

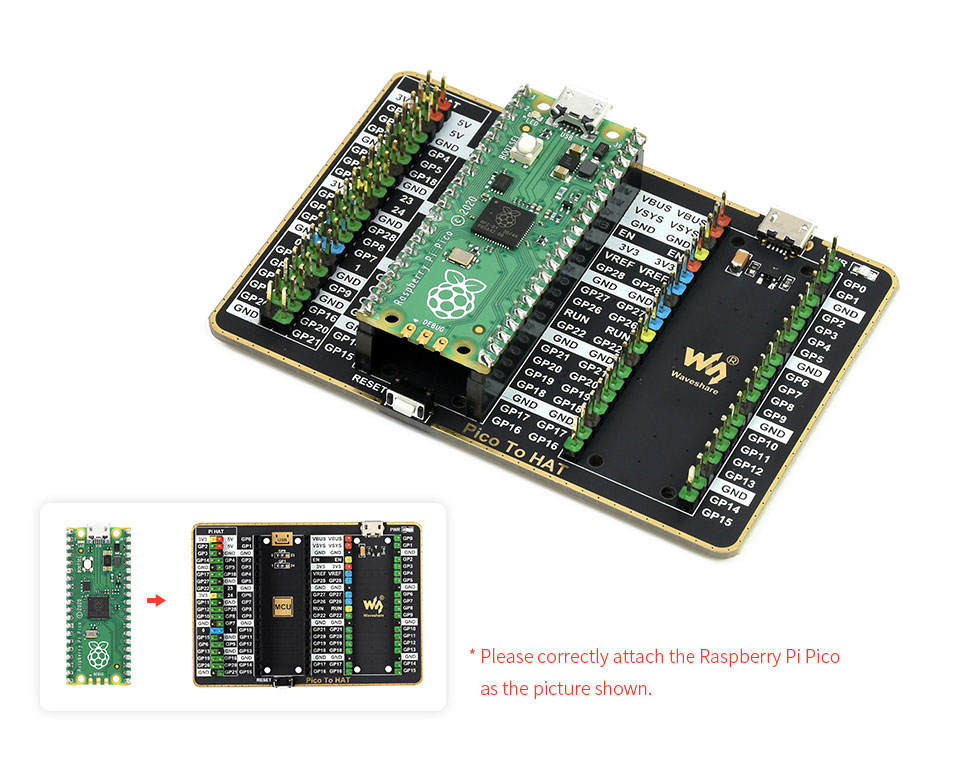

Raspberry Pi Pico може бути встановлена безпосередньо в гніздовий роз'єм на платі або підключена за допомогою перемичок до відповідних контактів. Це дозволяє гнучко організувати монтаж у макетах, навчальних стендах чи прототипах.

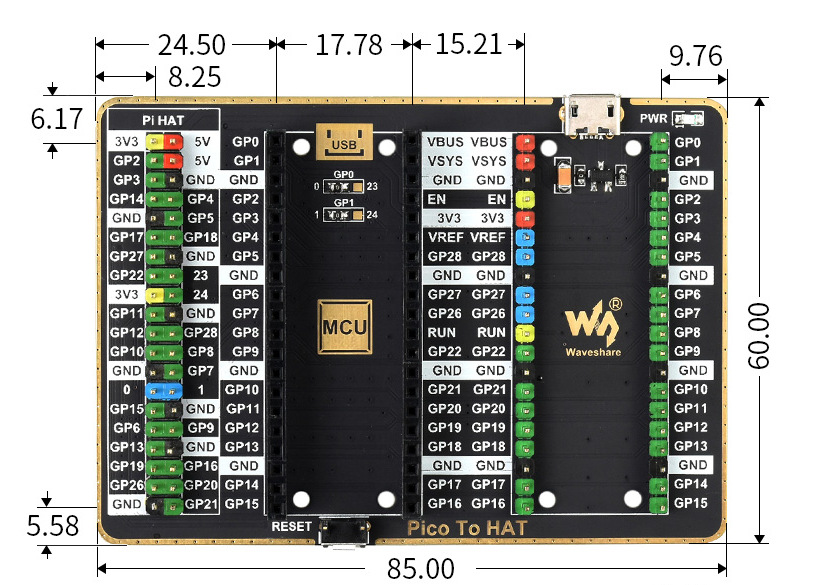

Габарити та вага

• Габаритні розміри: 85 мм × 60 мм
• Вага: 0.029 кг

Комплект поставки

1. Плата Pico-To-HAT ×1
