Raspberry Pi Environment Sensor HAT (20471) плата розширення датчиків середовища

Плата розширення Raspberry Pi Environment Sensor HAT (20471) від Waveshare, модель 20471, це плата розширення форм-фактора HAT з підключенням по шині I2C, оснащена комплектом цифрових датчиків освітленості, температури, вологості, тиску, руху, УФ та летких органічних сполук; країна виробника: Made in China.

Призначення та сумісність

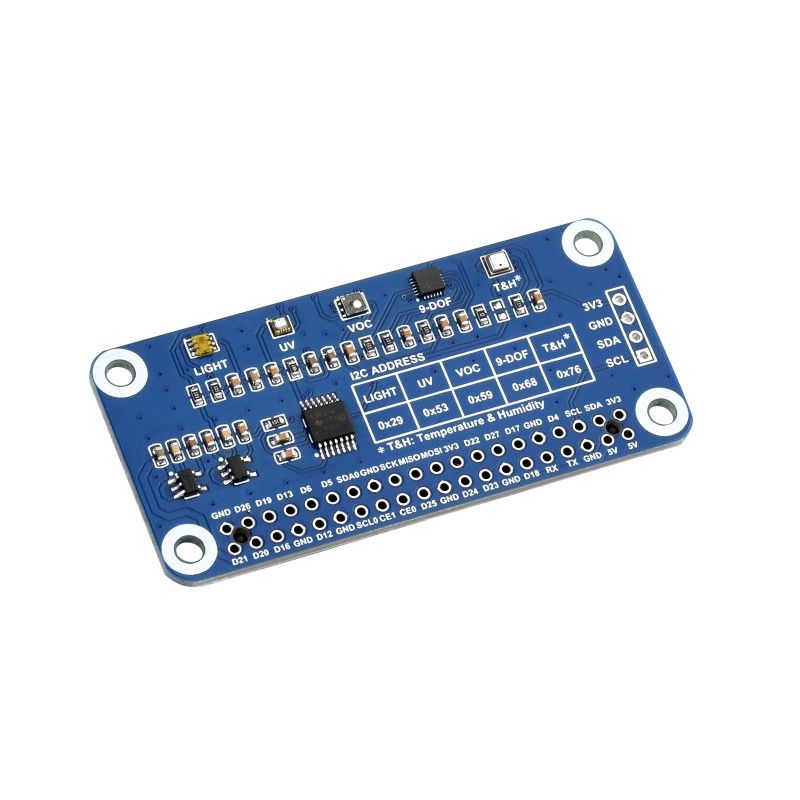

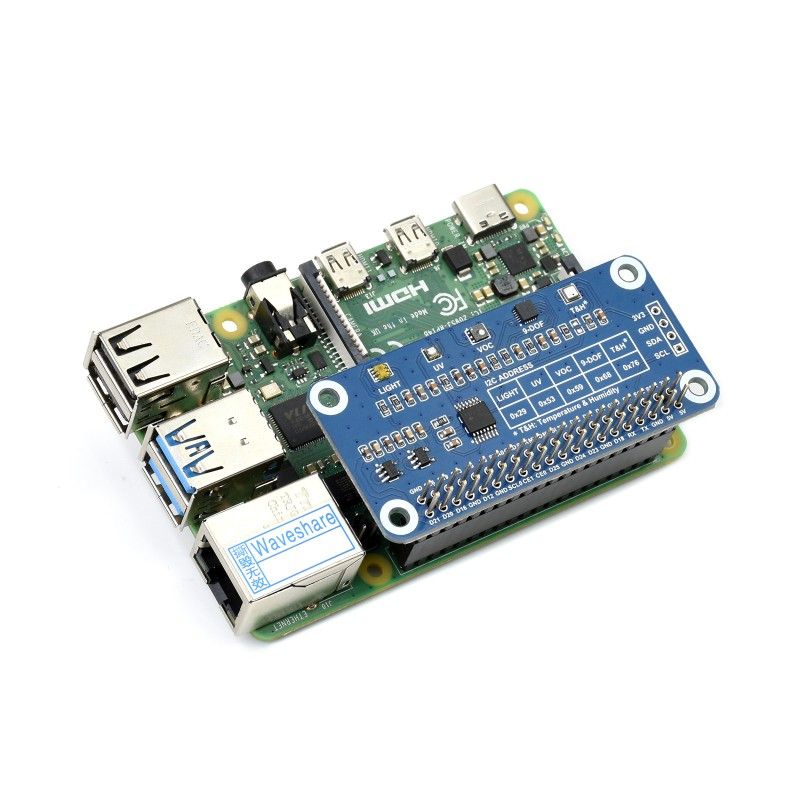

Плата розширення Raspberry Pi Environment Sensor HAT розроблена спеціально для Raspberry Pi та встановлюється на стандартний 40‑контактний роз’єм GPIO. Модуль дає змогу збирати дані про параметри навколишнього середовища (освітленість, температура, вологість, тиск, УФ, VOC) і рух (акселерометр, гіроскоп, магнітометр). Також може використовуватися для визначення орієнтації та руху дронів і роботів.

Основні характеристики

• Стандартний роз’єм розширення Raspberry Pi 40PIN GPIO.
• Шина I2C для зв’язку з Raspberry Pi, передавання даних всього по двох провідниках.
• Цифровий датчик освітленості TSL25911FN для вимірювання інфрачервоного та видимого світла, діапазон 0–88000 Lux, I2C‑адреса 0x29.
• Датчик температури, вологості й тиску повітря BME280, I2C‑адреса 0x76:
  • температура: −40…85 ℃, роздільна здатність 0,01 ℃, точність ±1 ℃;
  • вологість: 0–100 %RH, роздільна здатність 0,008 %RH, точність ±3 %RH, час відгуку 1 s, затримка ≤2 %RH;
  • тиск: 300–1100 hPa, роздільна здатність 0,18 Pa, точність ±1 hPa.
• 9‑осьовий сенсор руху ICM20948 (3‑осьовий акселерометр, 3‑осьовий гіроскоп, 3‑осьовий магнітометр), I2C‑адреса 0x68:
  • акселерометр: 16‑біт, діапазон ±2 / ±4 / ±8 / ±16 g;
  • гіроскоп: 16‑біт, діапазон ±250 / ±500 / ±1000 / ±2000 °/s;
  • магнітометр: 16‑біт, діапазон ±4900 µT.
• УФ‑датчик LTR390-UV-1 для вимірювання УФ‑променів, діапазон довжин хвиль 280–430 nm, I2C‑адреса 0x53.
• Датчик повітря VOC SGP40, I2C‑адреса 0x59:
  • діапазон вимірювання: 0–1000 ppm еквіваленту етанолу;
  • гранична умова: <0,05 ppm еквіваленту етанолу або <10 % заданої точки концентрації (береться більше значення);
  • час відповіді: <10 s (tau 63 %);
  • час запуску: <60 s;
  • вбудована підтримка компенсації вологості.
• Перетворення логічного рівня з 3,3 В до 1,8 В та стабілізатори напруги 5 В → 3,3 В / 1,8 В.
• Поставляється з ресурсами для розробки та керівництвом (приклади для Raspberry Pi / Arduino / STM32).

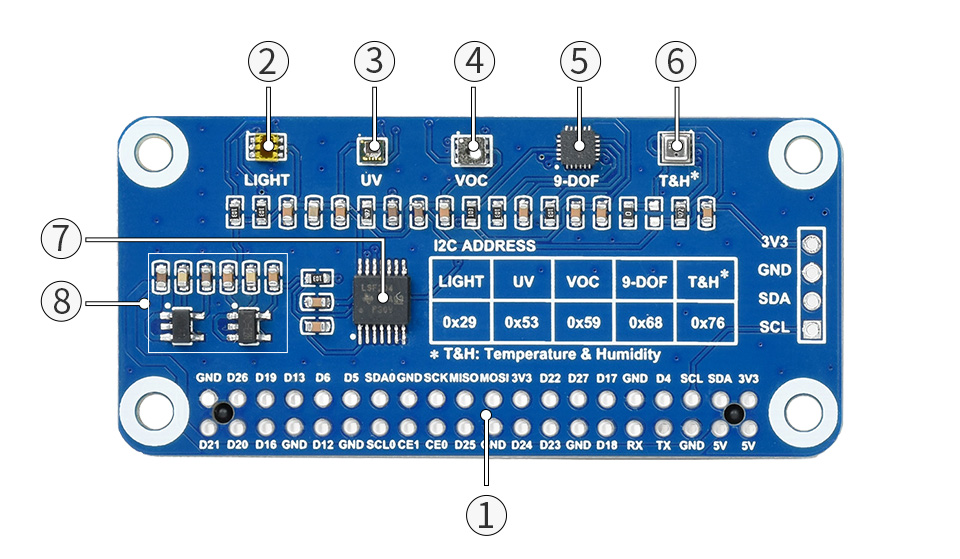

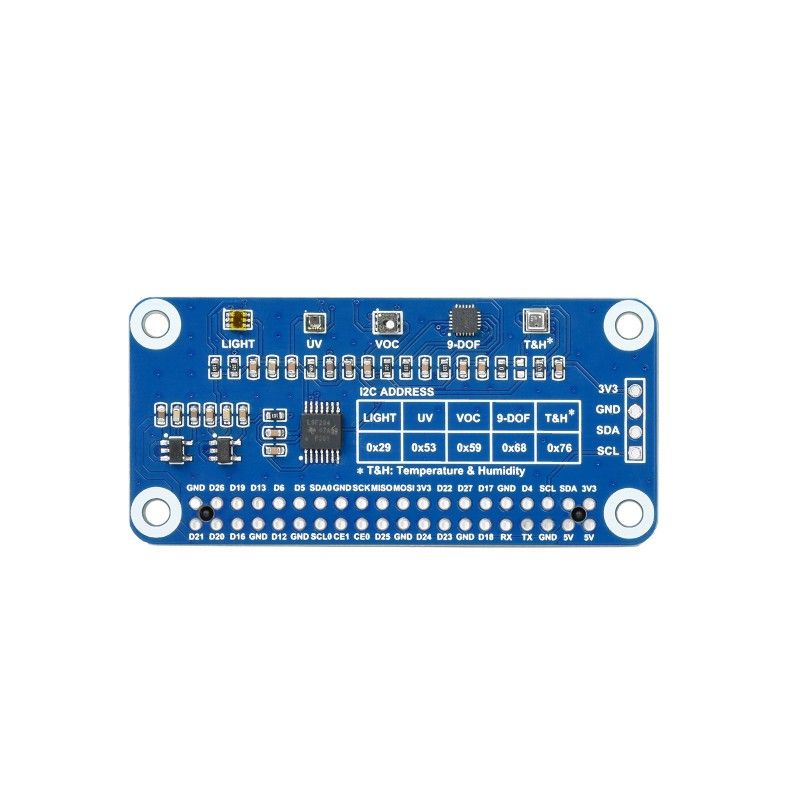

Елементи плати

1. Роз’єм Raspberry Pi GPIO.
2. Цифровий датчик освітленості TSL25911FN (ІЧ та видиме світло).
3. УФ‑датчик LTR390-UV-1.
4. Датчик повітря VOC SGP40.
5. Сенсор руху ICM20948 (акселерометр, гіроскоп, магнітометр).
6. Датчик температури, вологості та тиску повітря BME280.
7. Перетворювач логічного рівня 3,3 В → 1,8 В.
8. Регулятор напруги 5 В → 3,3 В / 1,8 В.

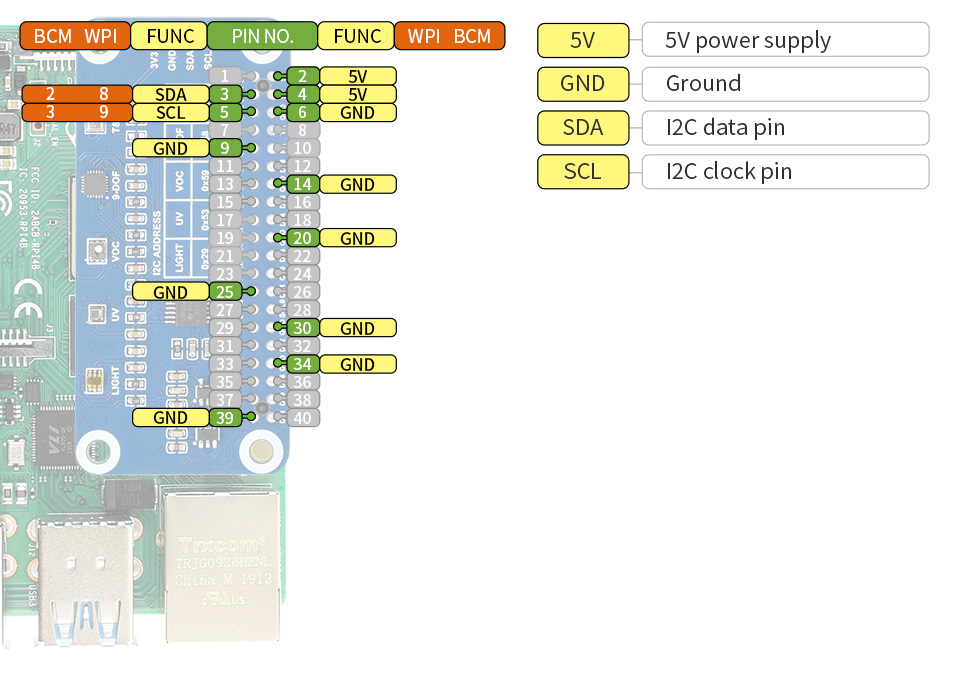

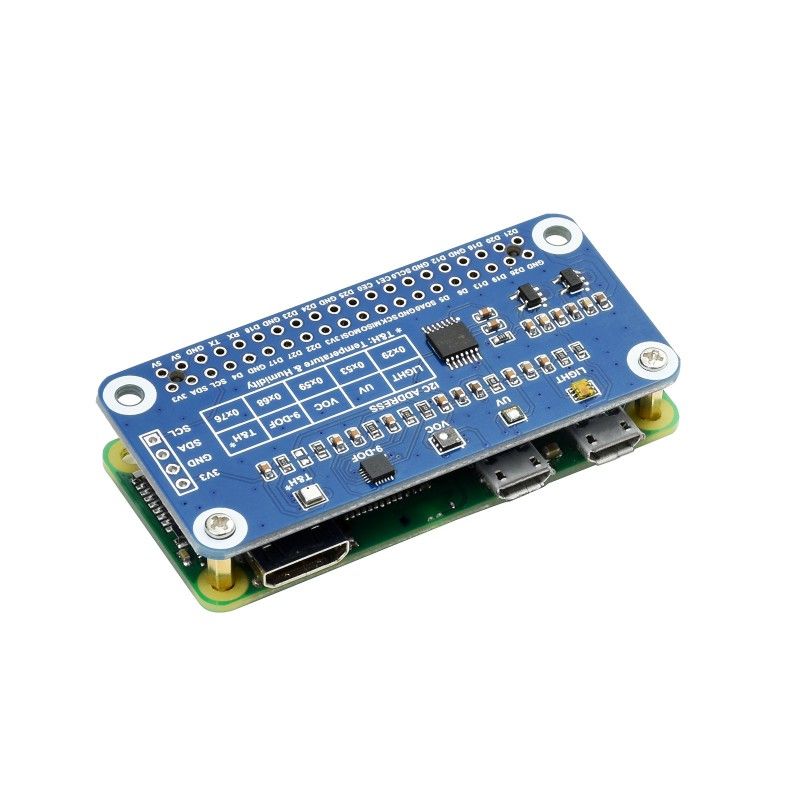

Інтерфейси та підключення

Зв’язок з Raspberry Pi здійснюється по шині I2C через 40PIN GPIO‑роз’єм. На платі передбачені підписані роз’єми з виводами для кожного датчика.

Програмне забезпечення та ресурси

Для спрощення інтеграції виробник надає приклади та документацію для Raspberry Pi, Arduino та STM32. Детальна інформація доступна у Wiki:

Інформація для розробників (Wiki): Environment_Sensor_HAT

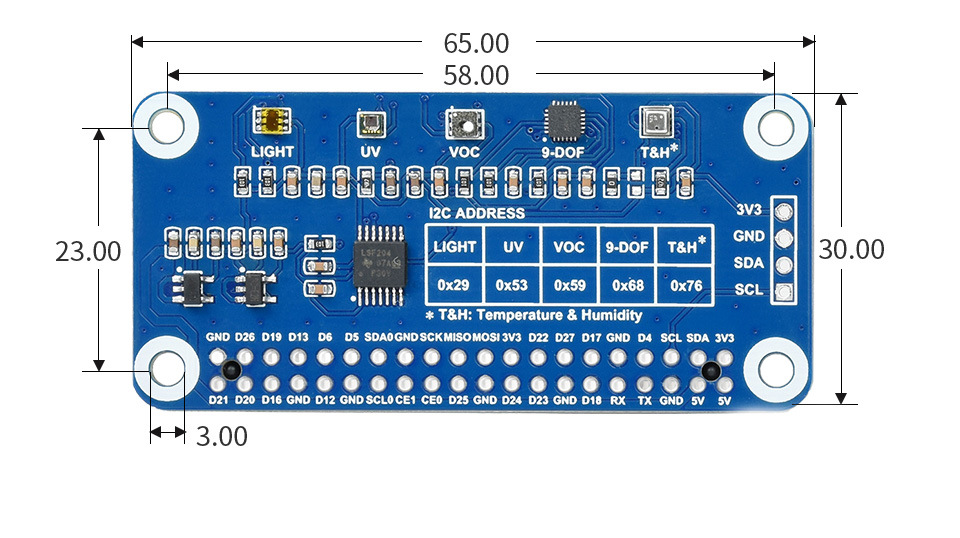

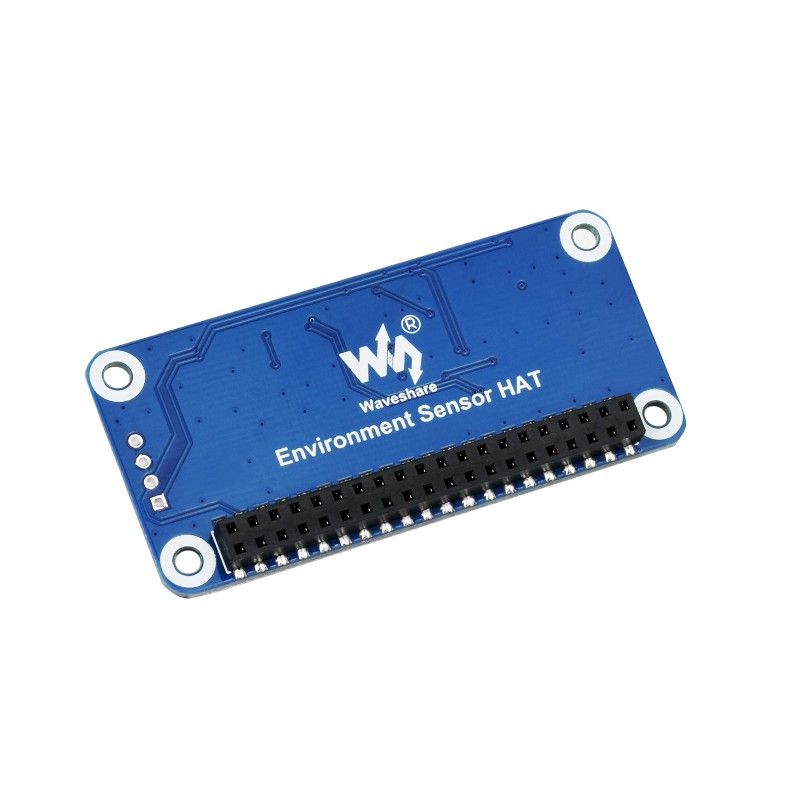

Габарити та вага

Габаритні розміри: 65 мм × 30 мм

Вага: 0,018 кг

Комплект поставки

1. Плата Environment Sensor HAT ×1.
2. Роз’єм 20PIN female ×2.
3. Роз’єм 4PIN ×1.
4. Набір кріплення RPi screws pack (2 pcs) ×1.
