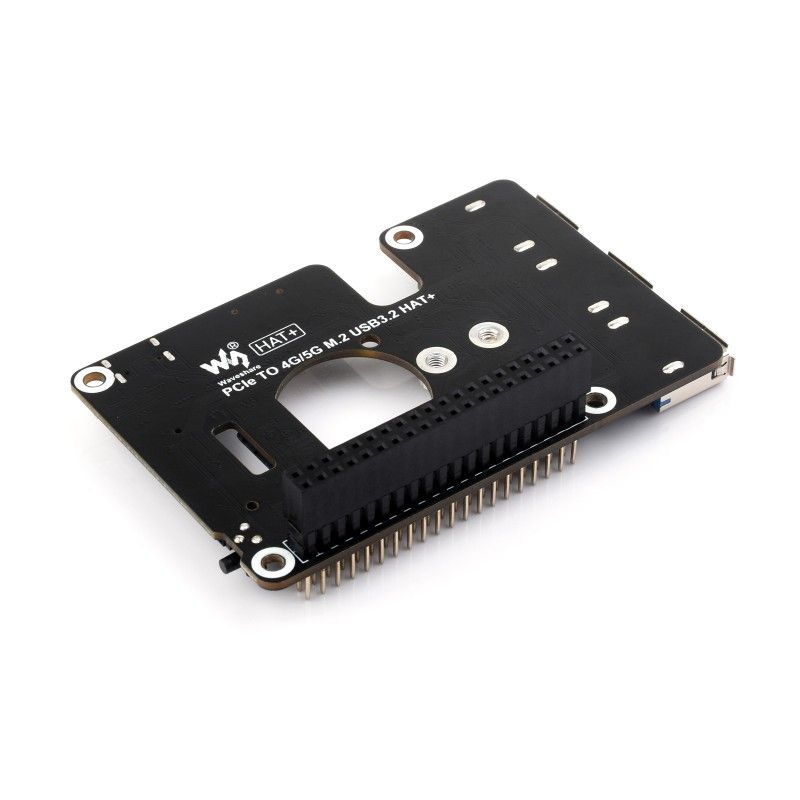

PCIe to M.2 4G/5G and USB 3.2 HAT плата розширення для модемів M.2

Плата розширення PCIe to M.2 4G/5G And USB 3.2 HAT від Waveshare, модель V129229 (форм-фактор: плата розширення, Made in China) призначена для Raspberry Pi 5 та забезпечує підключення 4G/5G M.2 модулів через PCIe, а також розширює кількість високошвидкісних USB 3.2 Gen1 портів.

Призначення та сумісність

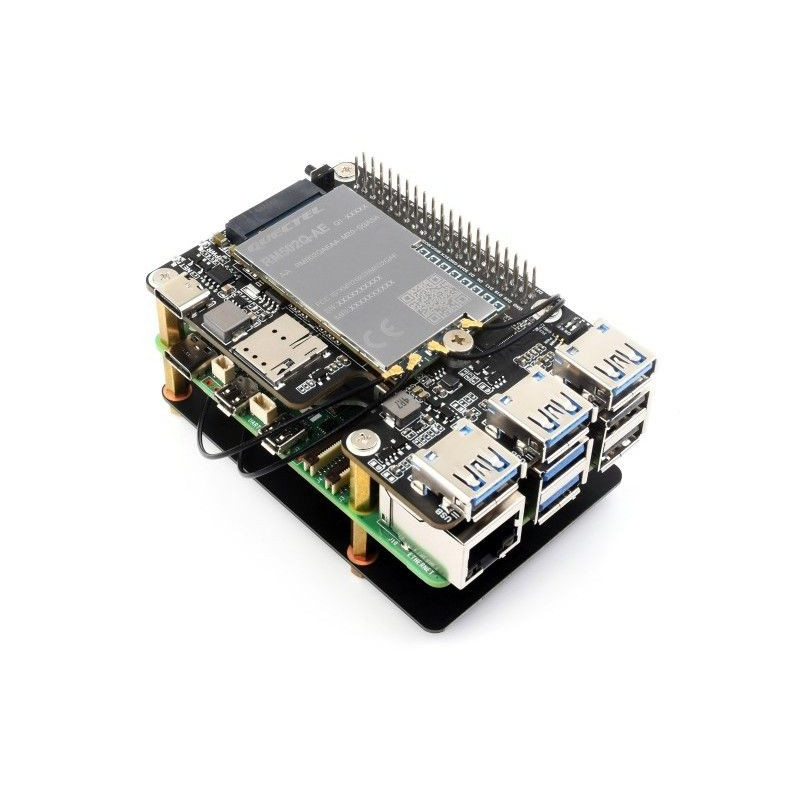

PCIe TO 4G/5G M.2 USB3.2 HAT+ розроблена спеціально для Raspberry Pi 5 зі стандартним дизайном HAT+. Плата підключається до інтерфейсу PCIe Raspberry Pi 5 через 16-контактний кабель та підтримує стековане розширення 40‑контактного GPIO роз’єму Raspberry Pi.

Вбудований слот M.2 (NGFF) Key B сумісний з модулями 4G/5G серій SIM7600XX-M.2, SIM82XX та RM5XX у корпусах 3042/3052. Плата підтримує роботу в операційних системах Raspberry Pi OS, Ubuntu та OpenWRT (для SBC/роутерів на базі Raspberry Pi 5).

Основні характеристики

• Стандарт HAT+ для Raspberry Pi 5, з вбудованим I2C EEPROM для збереження HAT ID та інформації про продукт.
• Три розширені порти USB 3.2 Gen1 (USB1–USB3) на базі чіпа-концентратора VL805 для підключення додаткових периферійних пристроїв.
• Слот M.2 (NGFF) Key B для модулів 4G/5G (SIM7600XX-M.2, SIM82XX, RM5XX, пакети 3042/3052).
• Інтерфейс 16PIN PCIe для прямого підключення до Raspberry Pi 5.
• Вбудований слот для Nano‑SIM‑карти.
• Вбудована мікросхема моніторингу живлення INA219 – вимірювання напруги, струму та потужності модуля в реальному часі через I2C.
• Кнопка скидання модуля, індикатор живлення PWR та індикатор стану мережі NET для спрощення налагодження.
• DIP‑перемикач для вибору керування живленням/скиданням модуля через GPIO.
• Зарезервований вентиляційний отвір та монтажні отвори під вентилятор для покращеного охолодження Raspberry Pi 5.

Інтерфейси та підключення

• Слот M.2 (NGFF) Key B для 4G/5G модулів.
• 3 × роз’єми USB 3.2 Gen1 для периферії.
• Роз’єм Raspberry Pi 40PIN GPIO (стековане підключення).
• Інтерфейс 16PIN PCIe до Raspberry Pi 5 (через комплектний кабель 16P-Cable-40mm).
• Порт Type‑C для:

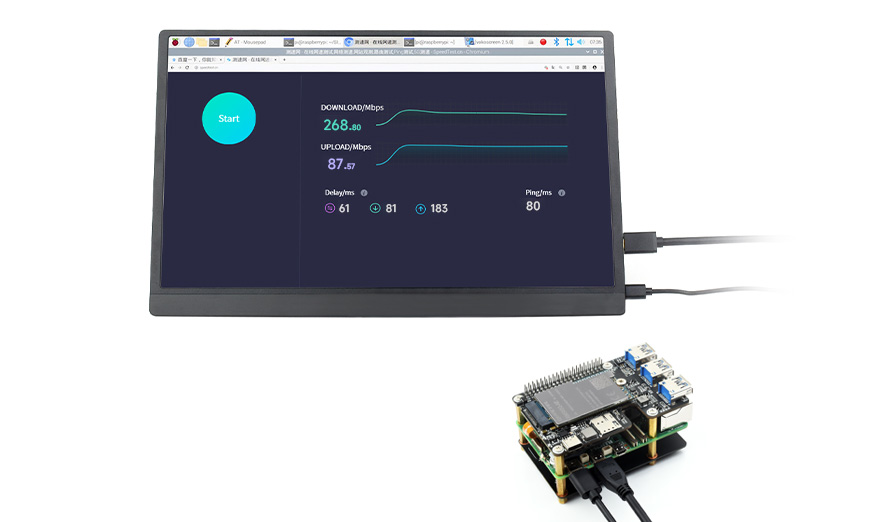

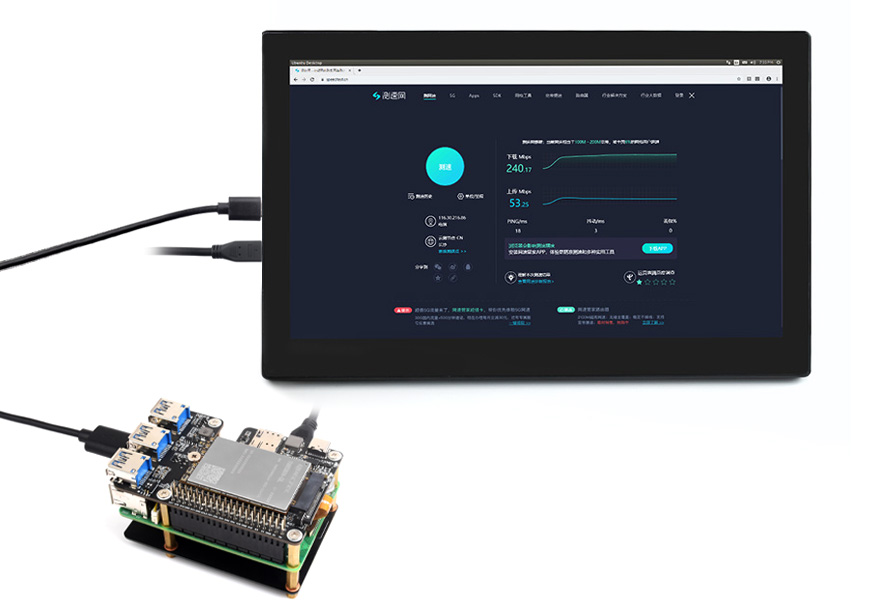

  • підключення Raspberry Pi або ПК до мережі 4G/5G через USB;
  • оновлення мікропрограми модуля;
  • введення зовнішнього живлення (як це передбачено виробником).

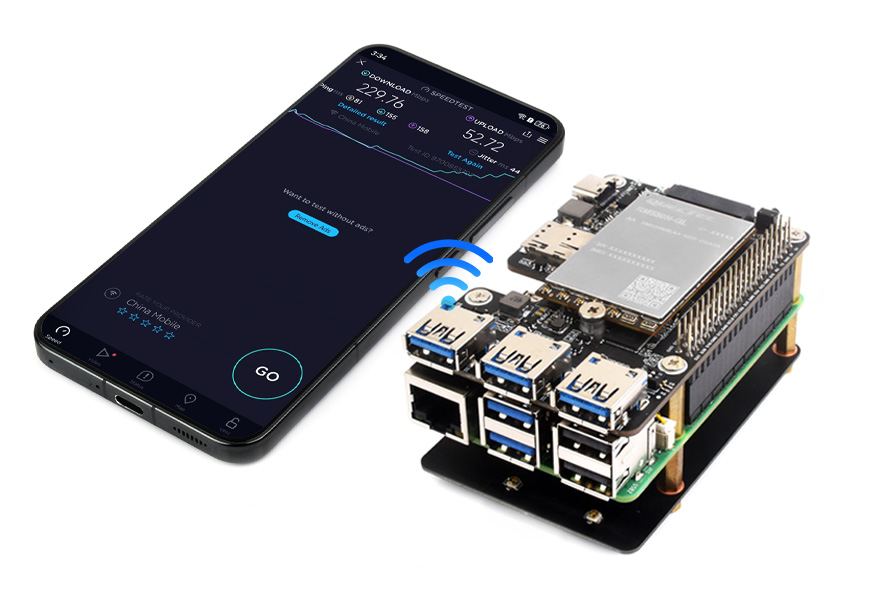

Бездротові можливості

Плата не містить вбудованого 4G/5G модуля, але забезпечує повну інфраструктуру для його роботи:

• сумісність з M.2 модулями 4G/5G SIM7600XX-M.2, SIM82XX, RM5XX;
• слот під Nano‑SIM‑карту;

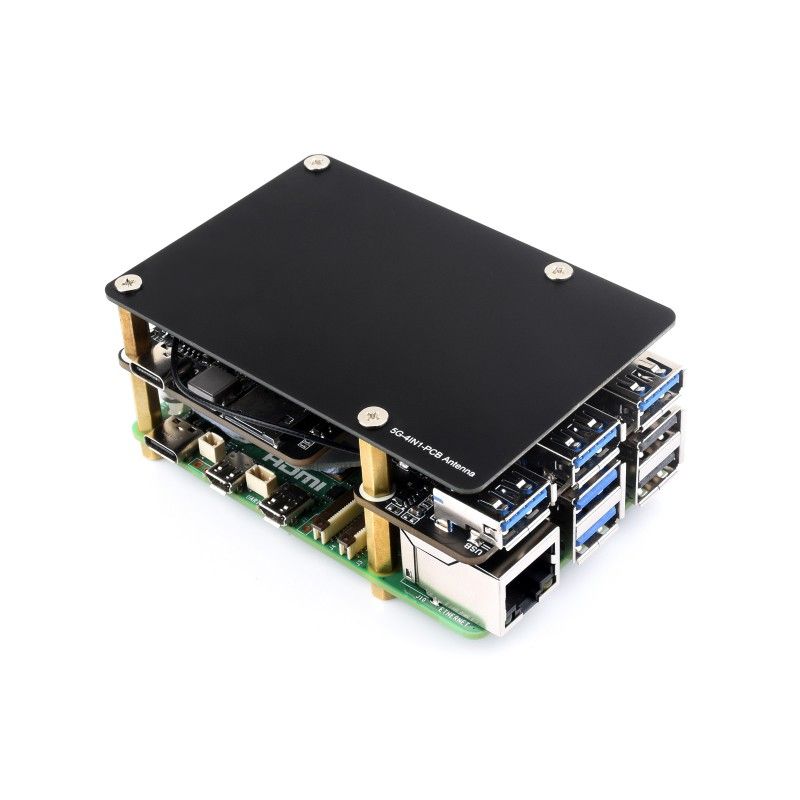

• комплектна плата антени 5G-4IN1-PCB, що підтримує верхнє або нижнє кріплення та акуратну розводку кабелів;
• можливість використання зовнішніх антен 5G/4G/3G/2G або 5G/4G/3G/GNSS (за потреби, купуються окремо).

Елементи плати

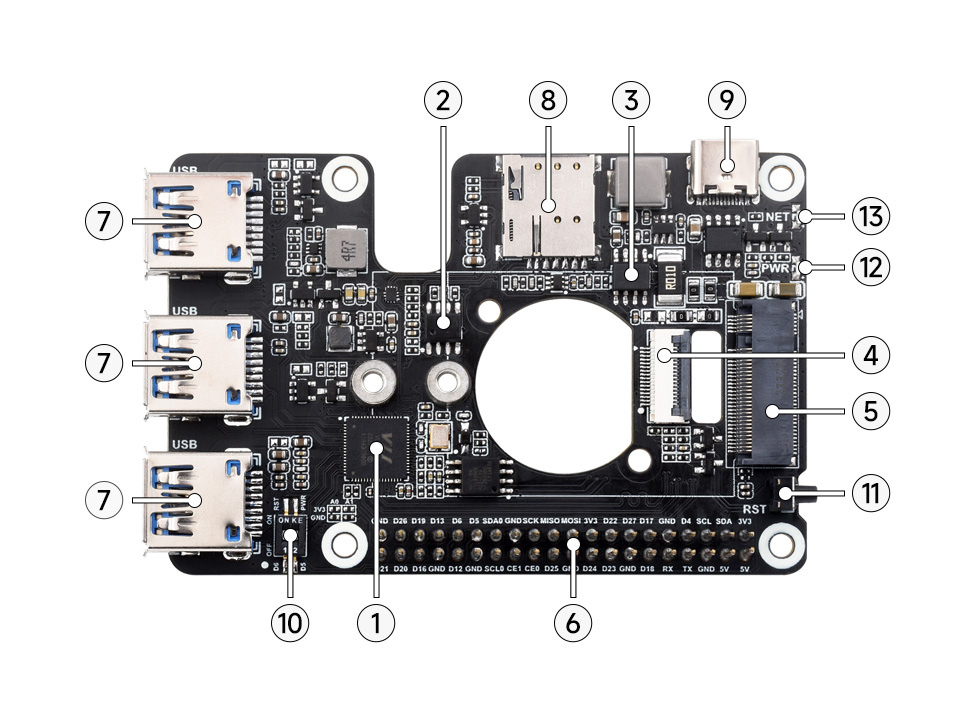

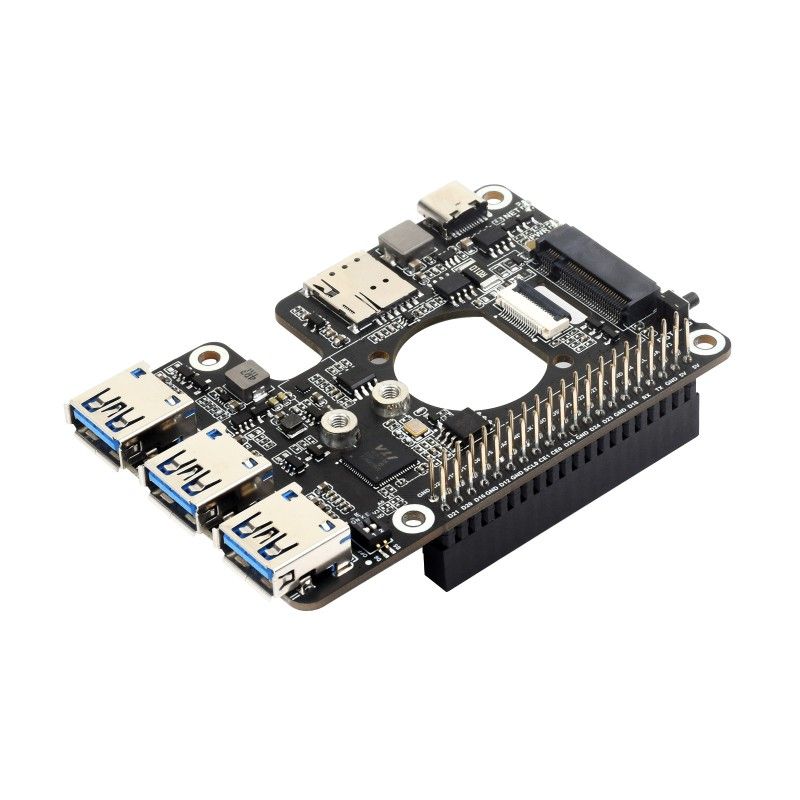

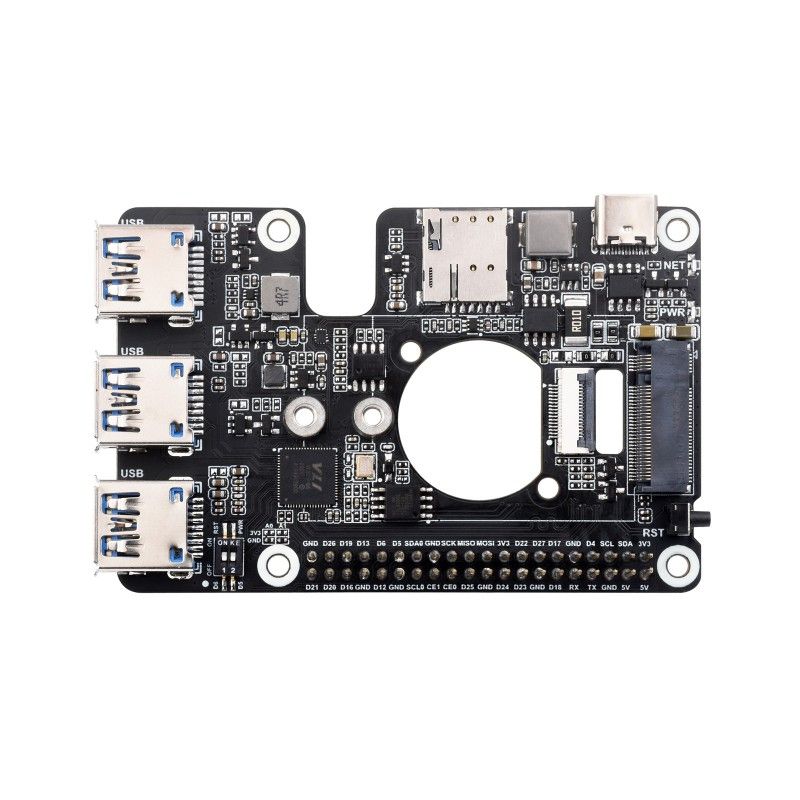

1. VL805 – чіп концентратора PCIe до USB 3.2 Gen1.

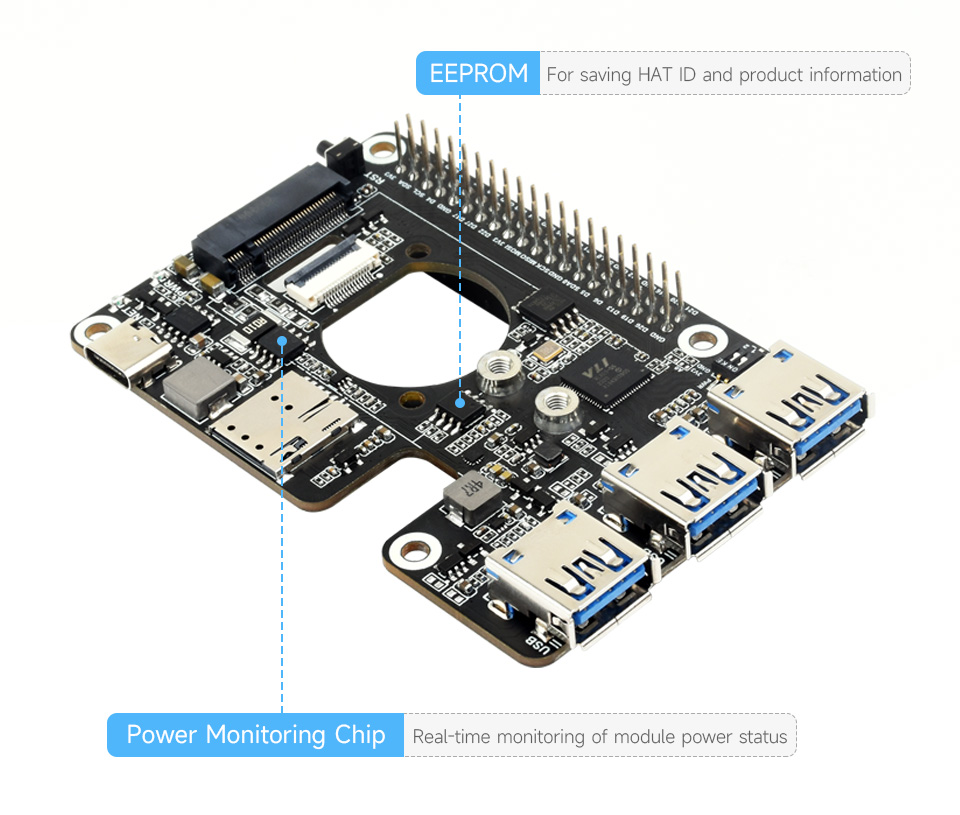

2. EEPROM для збереження HAT ID та інформації про продукт (стандарт HAT+).
3. INA219 – мікросхема моніторингу живлення.
4. Інтерфейс 16PIN PCIe для підключення до Raspberry Pi 5.
5. Слот M.2 (NGFF) Key B – сумісний із пакетами 3042/3052 та модулями 4G/5G.
6. Роз’єм Raspberry Pi GPIO для підключення Raspberry Pi 5.
7. Розширені порти USB 3.2 Gen1 – USB1~USB3.
8. Гніздо для Nano‑SIM‑карти.
9. Інтерфейс Type‑C для мережі 4G/5G Raspberry Pi або ПК, оновлення мікропрограми чи зовнішнього живлення.
10. DIP‑перемикач для керування живленням/скиданням модуля через GPIO.
11. Кнопка скидання модуля.
12. Світлодіод PWR – індикатор живлення.
13. Світлодіод NET – індикатор стану мережі модуля.

Габарити та вага

• Розміри плати: 56,5 × 85 мм.
• Вага (приблизно): 0,073 кг.

Комплект поставки

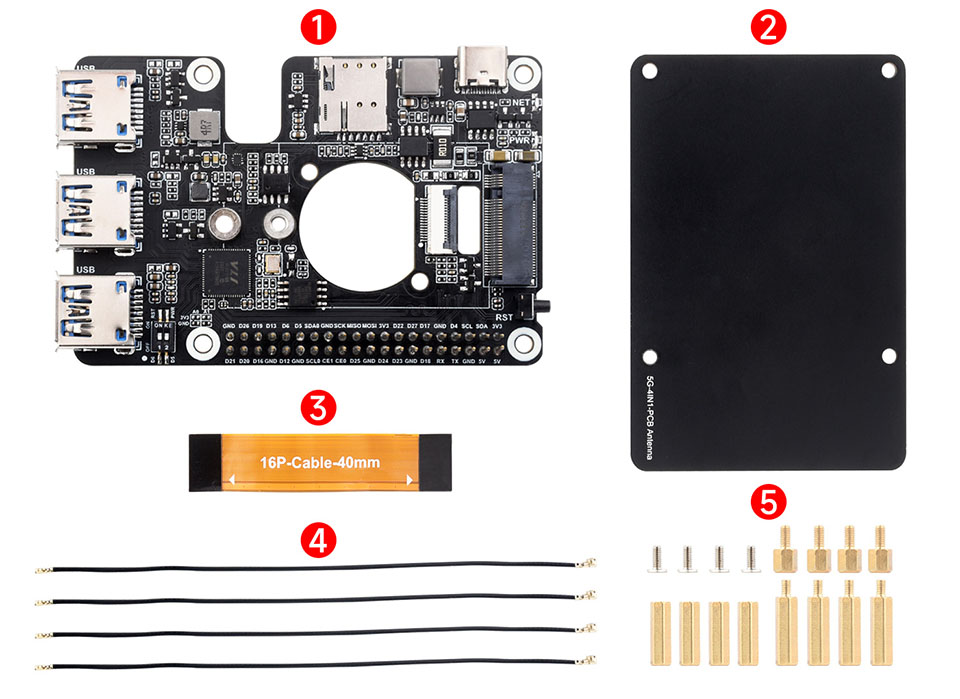

1. PCIe TO 4G/5G M.2 USB3.2 HAT+ x1.
2. Антена 5G-4IN1-PCB x1.
3. Кабель 16P-Cable-40mm x1.
4. Кабель IPEX1 – IPEX4 ~13 см (4 шт.) x1 комплект.
5. Пакет гвинтів x1.

Модуль 4G/5G у комплект не входить і придбавається окремо відповідно до потреб.

Програмне забезпечення та ресурси

Виробник надає офіційну документацію, приклади та інструкції з налаштування на Wiki‑сторінці:

https://www.waveshare.com/wiki/PCIe_TO_4G/5G_M.2_USB3.2_HAT+

Ілюстрації, монтаж та розпіновка

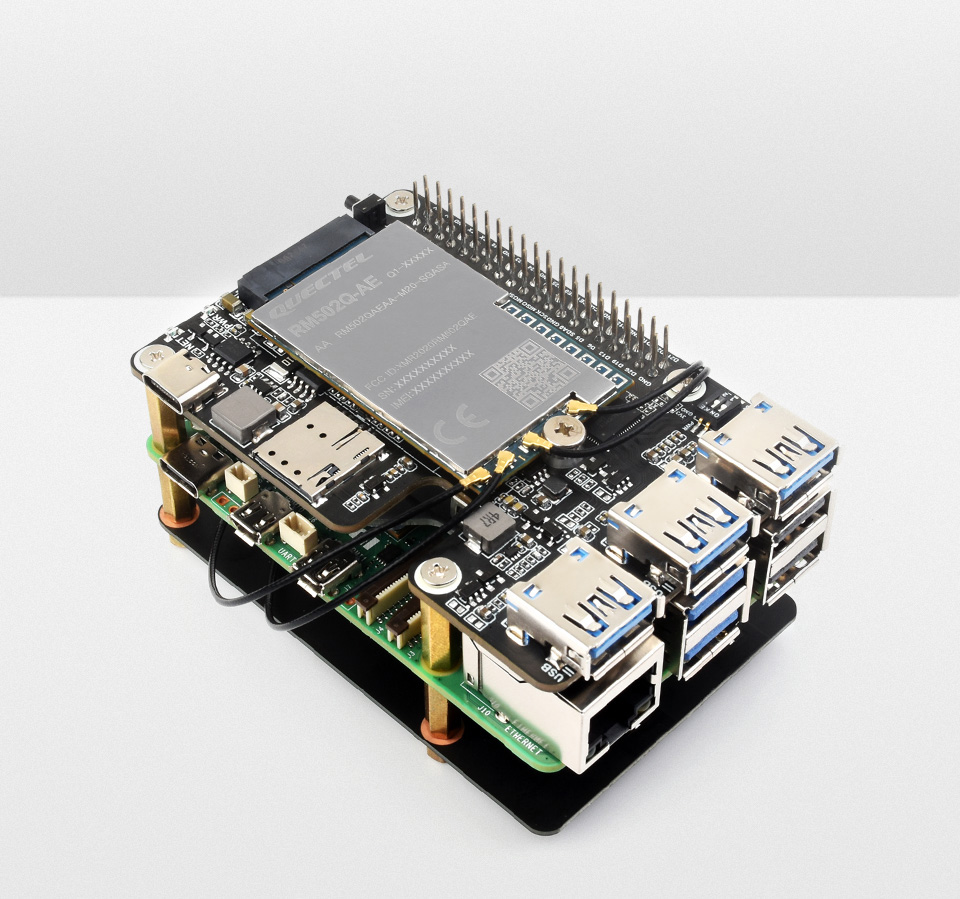

Плата відповідає стандарту HAT+ і містить вбудований інтерфейс PCIe для підключення до Raspberry Pi 5 через 16‑контактний кабель.

Слот M.2 Key B протестований з модулями SIM7600XX-M.2, SIM82XX та RM5XX і сумісний із пакетами 3042/3052.

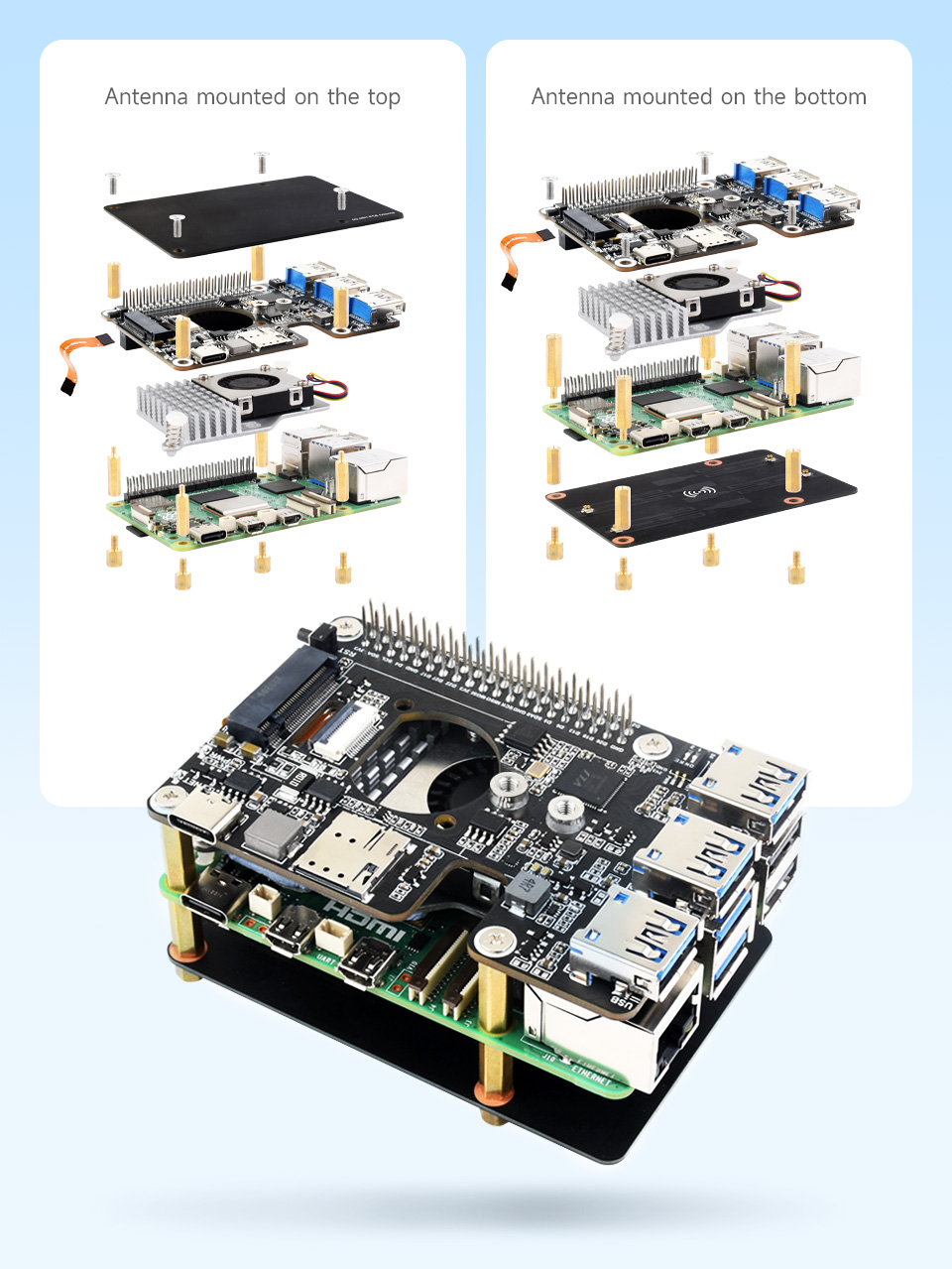

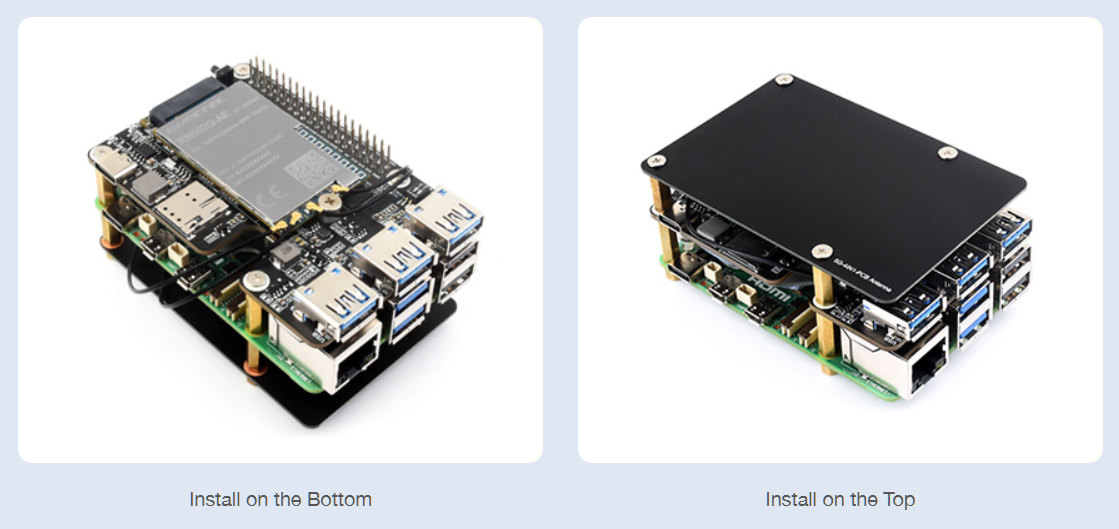

У комплект входить антена 5G-4IN1-PCB, яка підтримує верхнє та нижнє кріплення для зручності монтажу.

Вбудована мікросхема моніторингу живлення та EEPROM дозволяють через I2C зчитувати напругу, струм та потужність модуля й зберігати дані HAT+.

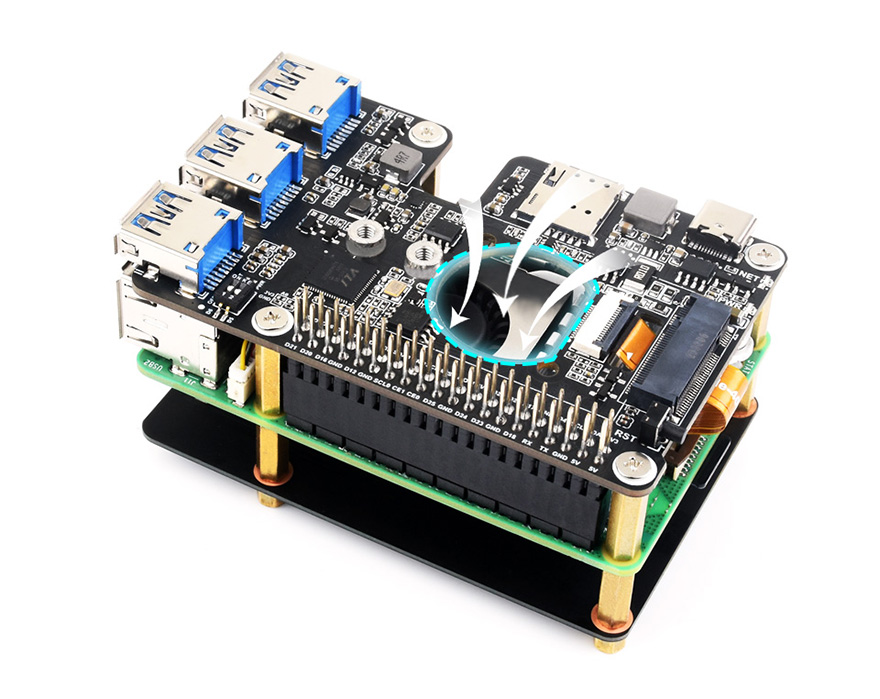

Вентиляційний отвір і монтажні отвори вентилятора забезпечують кращий потік повітря та стабільну роботу Raspberry Pi 5 під навантаженням.

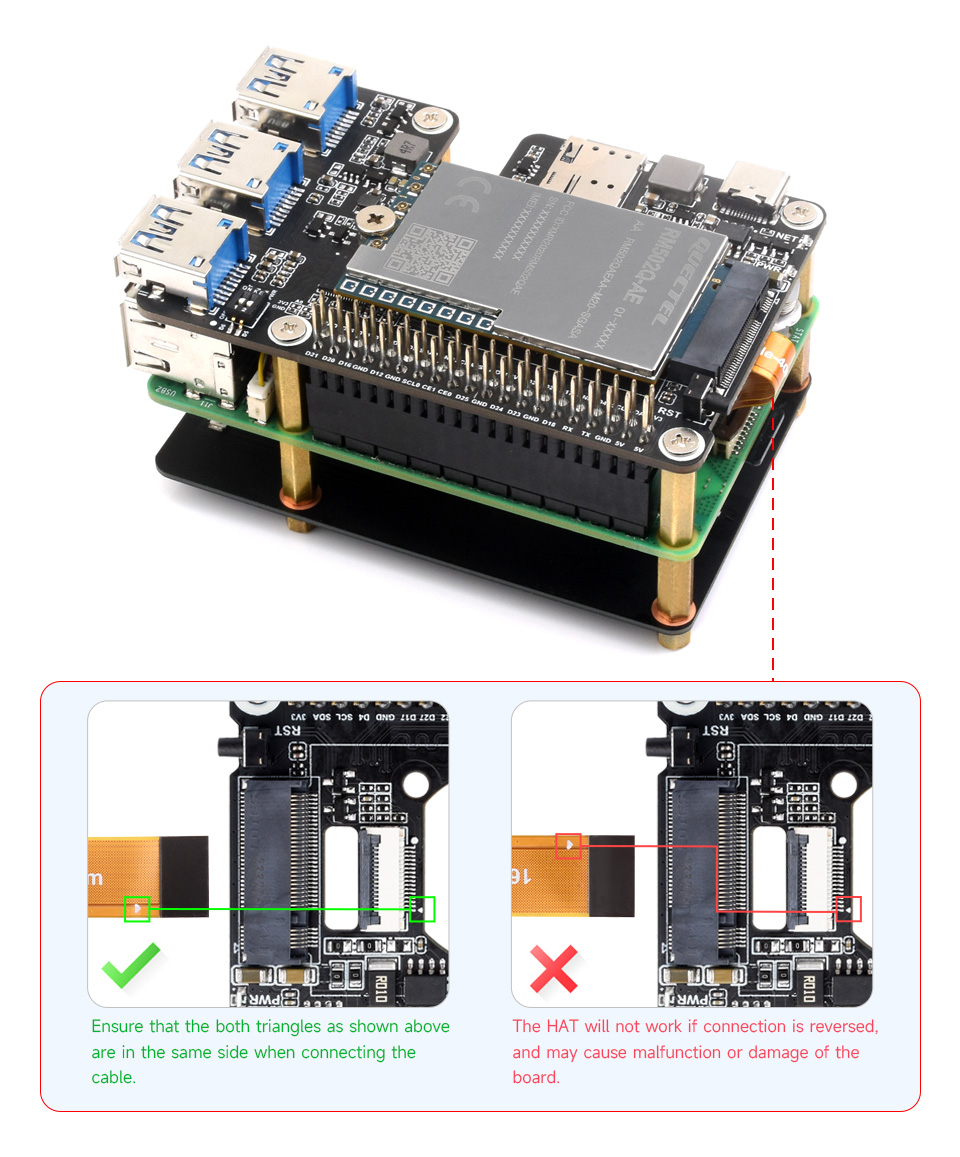

На схемах нижче наведено порядок встановлення, розташування елементів та розпіновку інтерфейсів плати.

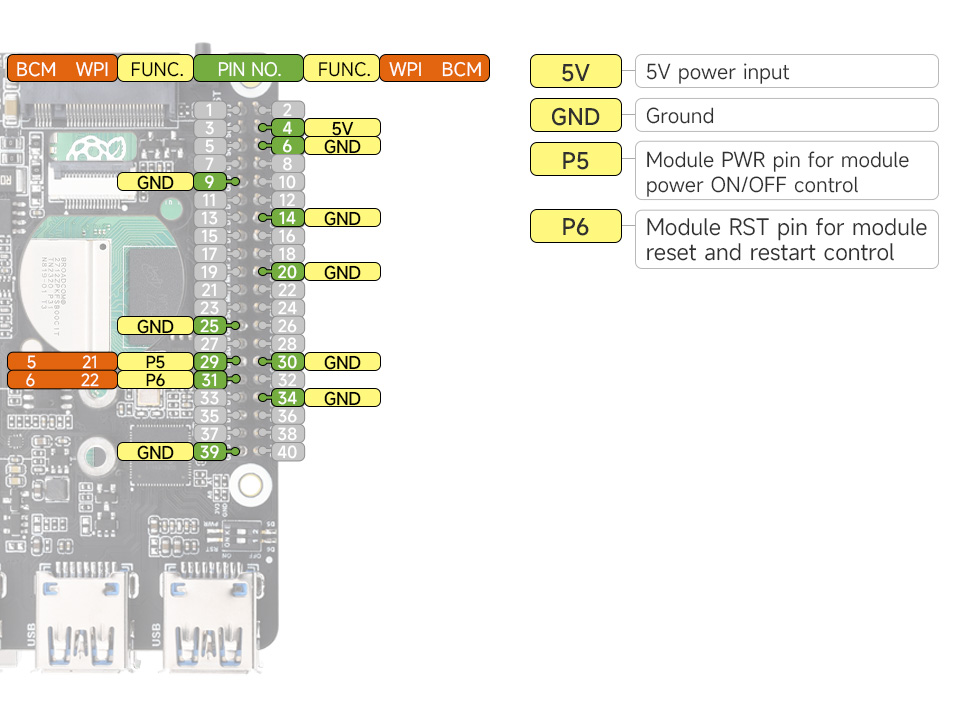

Розпіновка інтерфейсів плати подана на окремій ілюстрації для зручності інтеграції в апаратні проєкти.

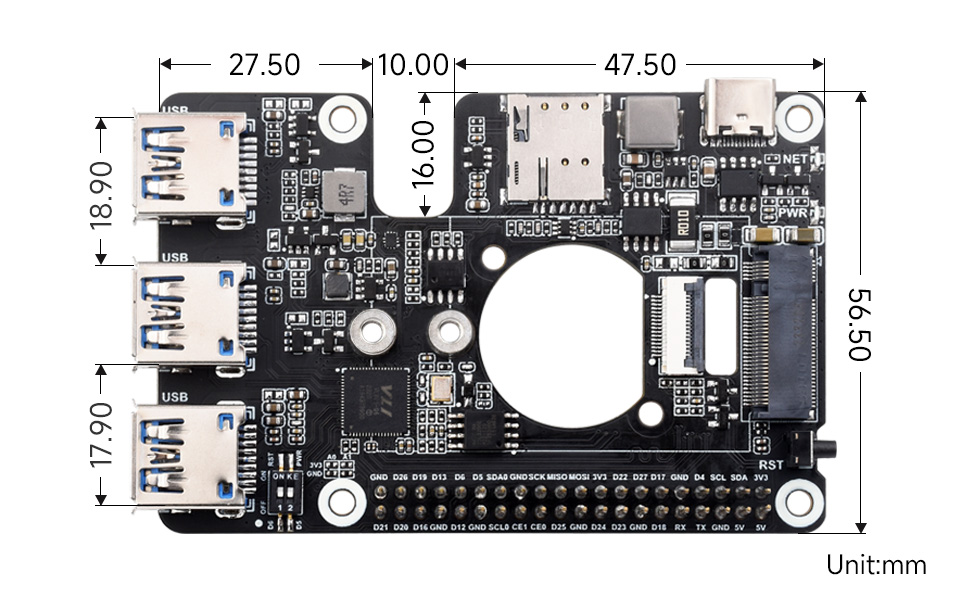

Габаритні розміри плати – 56,5 × 85 мм, що дозволяє легко інтегрувати її в компактні корпуси для Raspberry Pi 5.
