Активна система охолодження для Raspberry Pi 4B / 3B+ / 3B (19254)

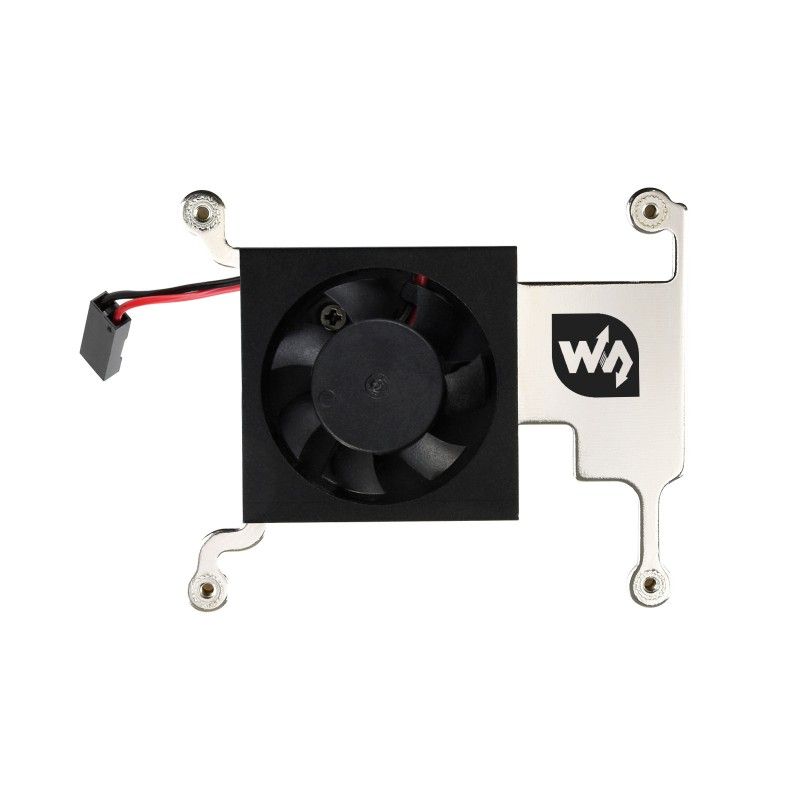

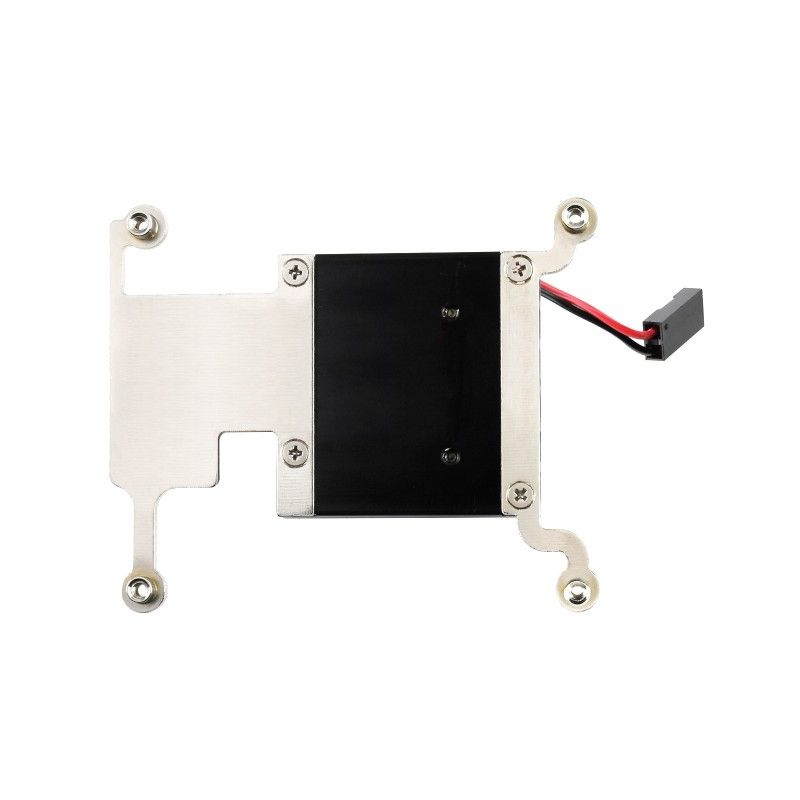

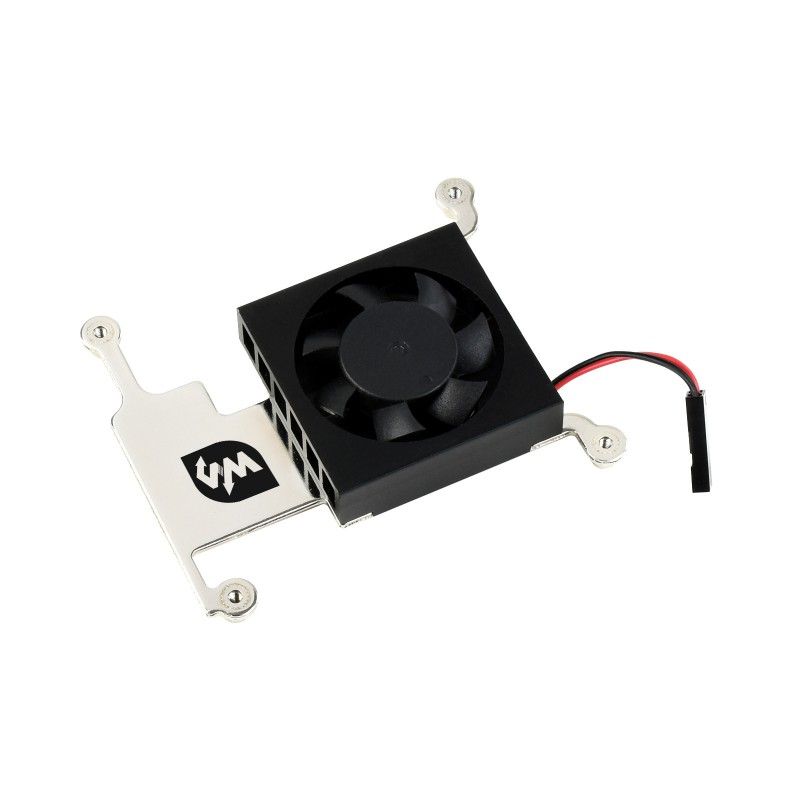

Активна система охолодження Raspberry Pi 4B/3B+/3B (19254) від Waveshare, модель 19254, — низькопрофільний вентилятор 3007 з алюмінієвим кронштейном для активного охолодження SBC Raspberry Pi; країна виробника: Made in China.

Призначення та сумісність

Система активного охолодження призначена для одноплатних комп’ютерів Raspberry Pi, коли процесор працює з високим навантаженням (ресурсомісткі додатки, тривалі обчислення тощо). Вентилятор підтримує стабільну температуру та зменшує ризик тротлінгу й перегріву.

• Сумісність: Raspberry Pi 4 Model B, Raspberry Pi 3 Model B, Raspberry Pi 3 Model B+
• Тип аксесуара: системи охолодження з активним вентилятором
• Тип охолодження: активне (вентилятор + алюмінієвий кронштейн)

Основні характеристики

• Низькопрофільний дизайн: не заважає встановленню HAT та інших модулів розширення.
• Алюмінієвий кронштейн: відводить тепло від процесора та покращує ефективність охолодження.
• Вентилятор 3007: швидкість обертання 8000 ± 10% об./хв для інтенсивного повітряного потоку.
• Номінальна потужність: 1 Вт (5 В, 0,2 ± 0,02 А).
• Живлення: вхід DC 5 V, може живитися безпосередньо від Raspberry Pi.
• Довжина кабелю: 45 ± 10 мм.
• Габарити кронштейна: 55 мм × 58 мм.
• Вага комплекту: 0,061 кг.

Інтерфейси та підключення

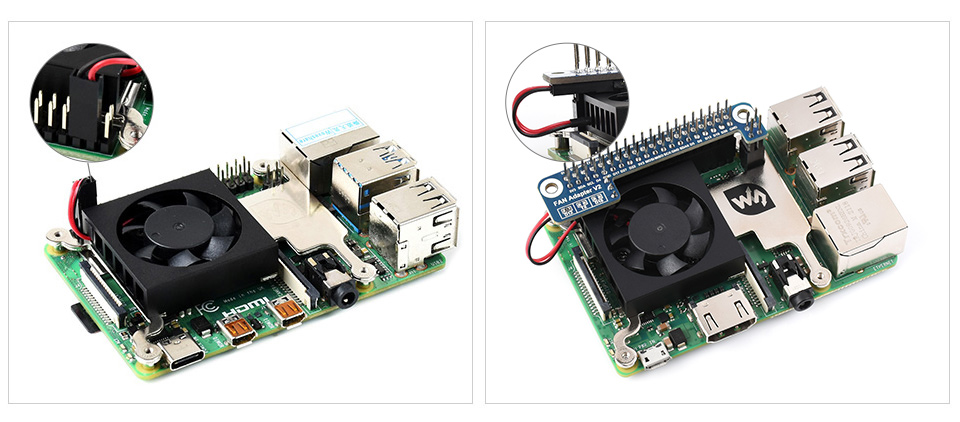

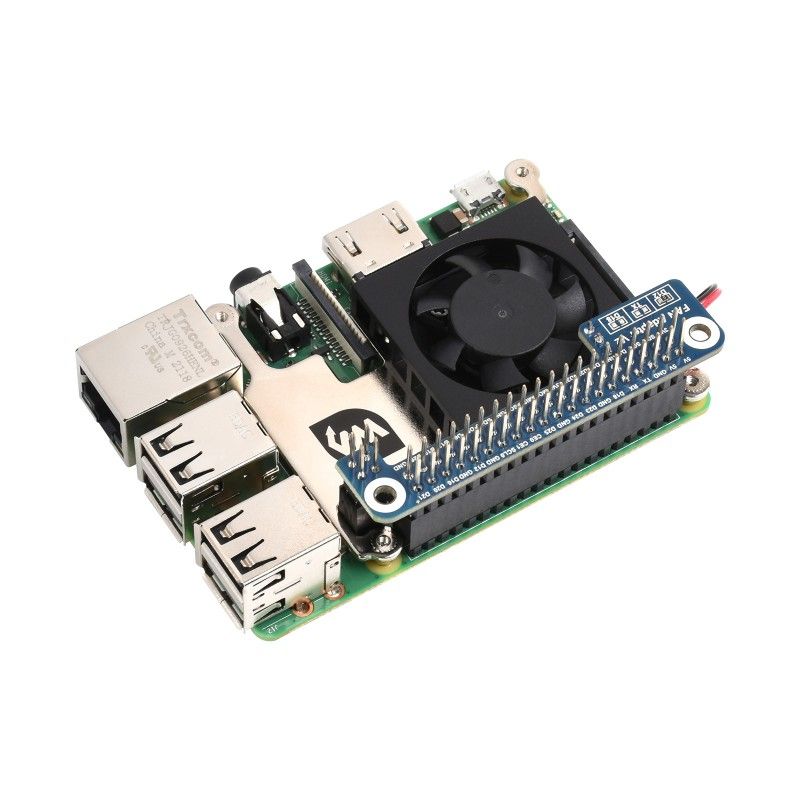

Вентилятор встановлюється безпосередньо на Raspberry Pi та фіксується гвинтами через алюмінієвий кронштейн. Живлення подається від плати Raspberry Pi (5 V). Для сумісності з різними моделями передбачено додатковий адаптер GPIO, який дозволяє:

• підключати вентилятор до Raspberry Pi 3B/3B+ через штифти GPIO;

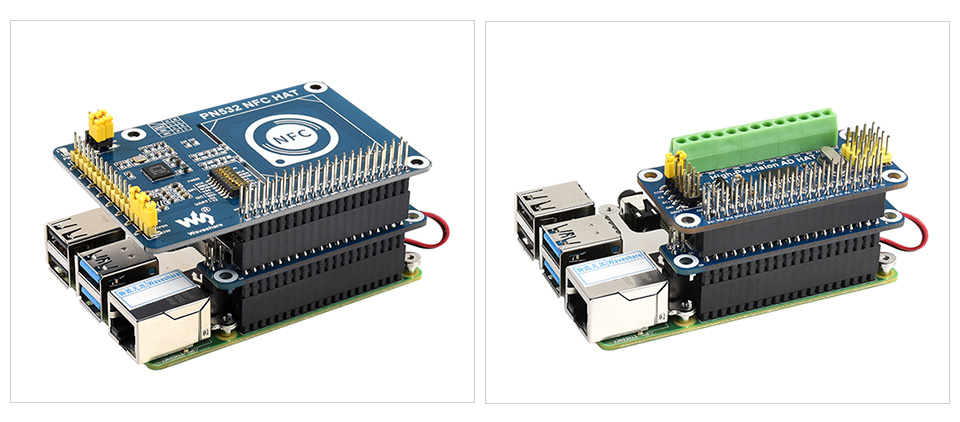

• пропускати сигнали GPIO далі для встановлення інших Raspberry Pi HAT (адаптер FAN GPIO виступає проміжним модулем).

Адаптер GPIO є додатковим. Raspberry Pi та інші HAT у комплект НЕ входять.

Порівняння та габарити

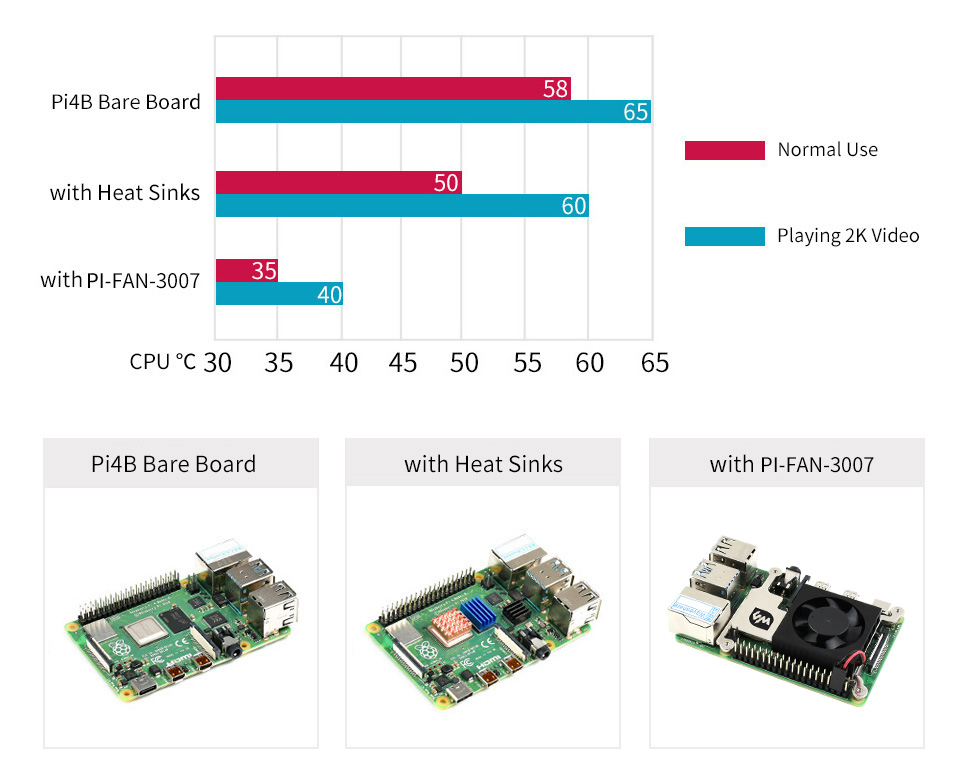

На зображеннях виробника наведене порівняння різних рішень охолодження для Raspberry Pi 4B, де система з вентилятором 3007 демонструє ефективне зниження температури процесора.

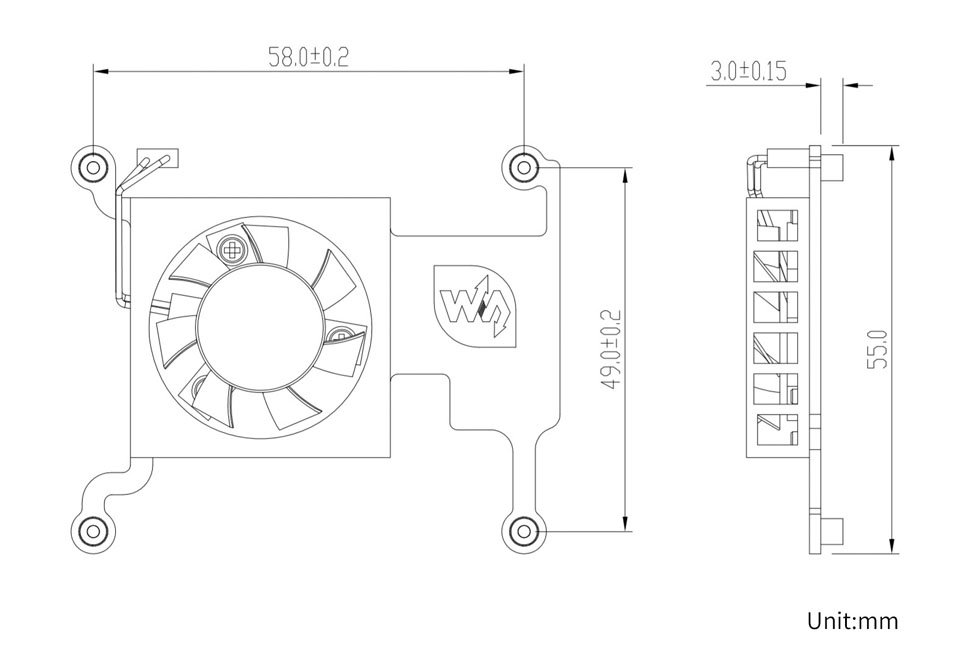

Габаритні розміри: 55 мм × 58 мм

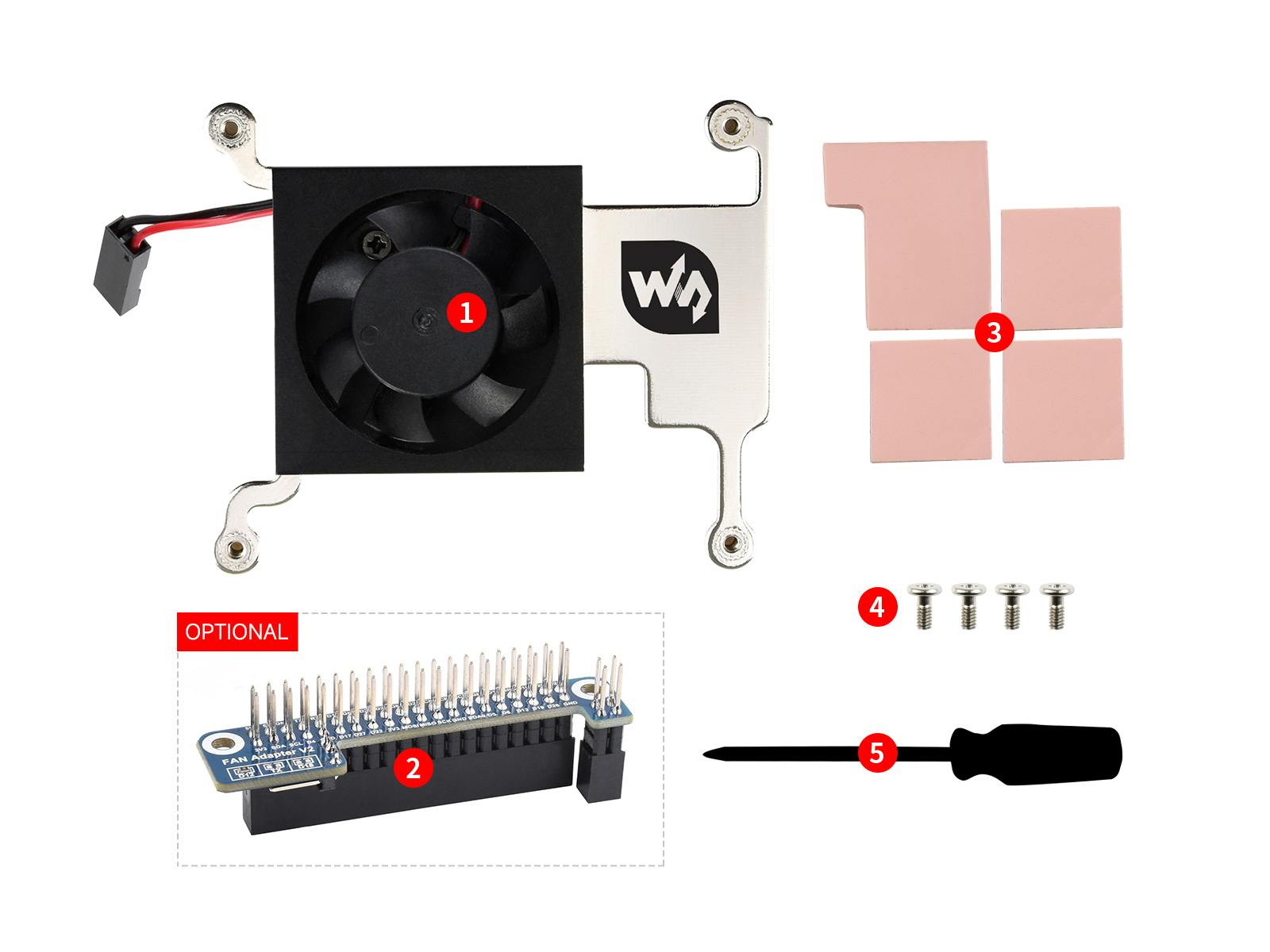

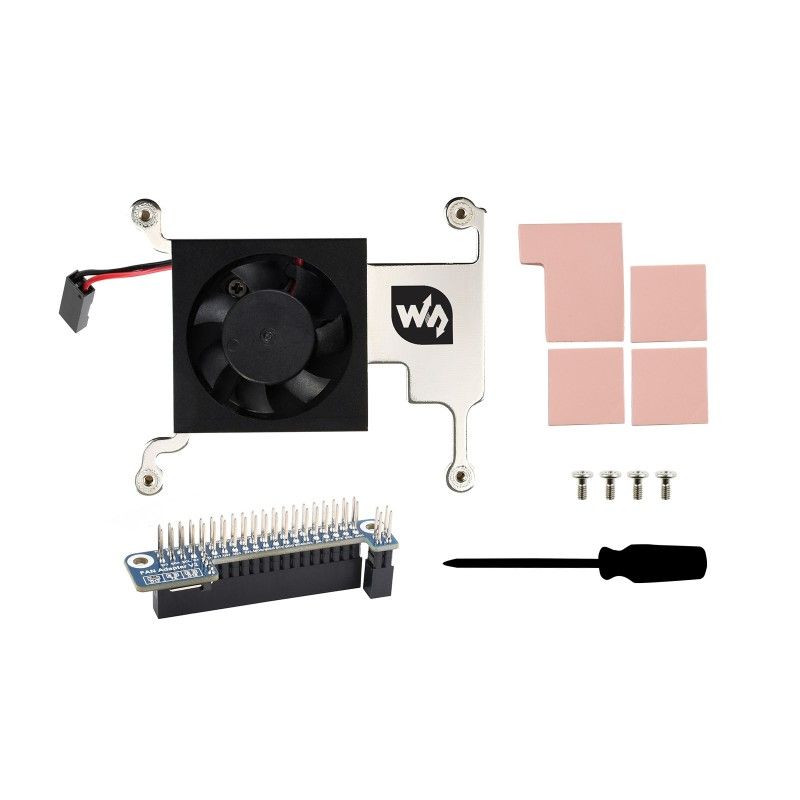

Комплект поставки

• PI-FAN-3007-B ×1
• Адаптер GPIO FAN ×1
• Силіконова термострічка ×4 шт.
• Гвинт ×4
• Викрутка ×1

Додаткові ресурси

Wiki: PI-FAN-3007
