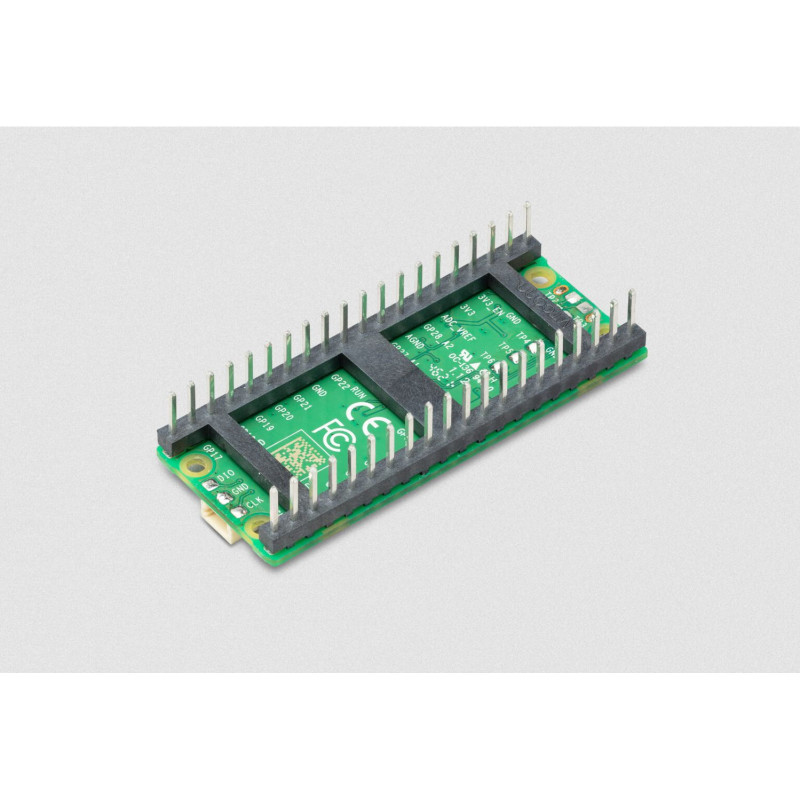

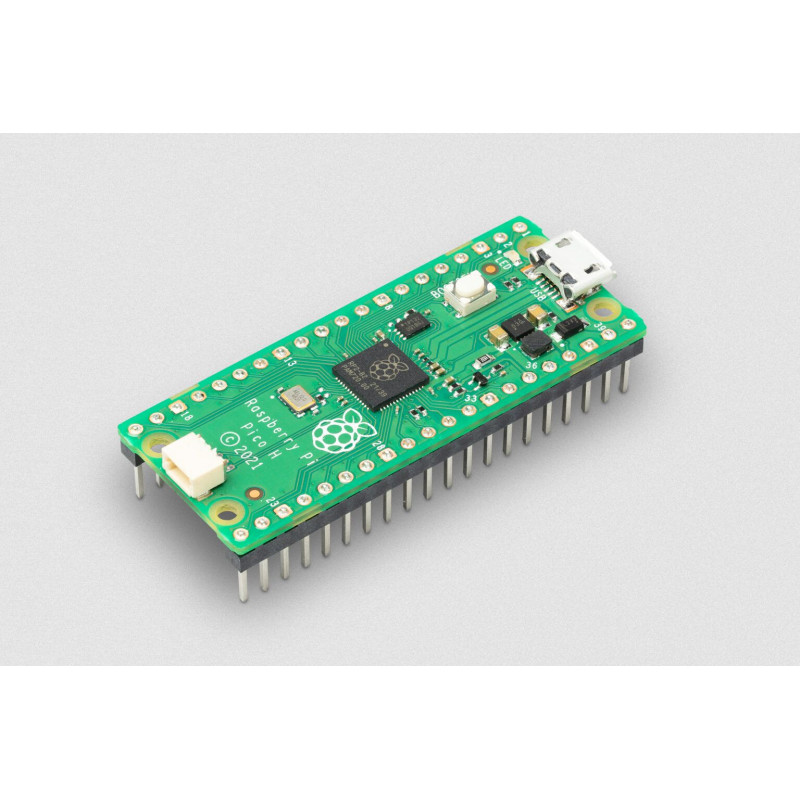

Raspberry Pi Pico H мікроконтролер для вбудованих систем і проєктів

Мікроконтролер Raspberry Pi Pico H від Raspberry Pi, модель SC0917, побудований на чіпі RP2040 з двоядерним Arm Cortex-M0+ @ 133 МГц, форм-фактор Pico / Pico W, країна виробника: Made in UK.

Призначення та сумісність

Raspberry Pi Pico H — це високопродуктивна та доступна плата мікроконтролера на базі RP2040 із попередньо встановленим роз’ємом і новим 3-контактним роз’ємом для налагодження. Підходить для професійної розробки вбудованих систем, навчальних цілей та аматорських DIY-проєктів, де потрібне гнучке програмування вводу-виводу й робота з периферією.

Основні характеристики

• MCU: чіп RP2040, двоядерний Arm Cortex-M0+ @ 133 МГц (dual-core).
• Форм-фактор плати: Pico / Pico W, розміри 51 × 21 мм.
• Пам’ять: 264 КБ вбудованої SRAM.
• Флеш-пам’ять: 2 МБ вбудованої QSPI Flash.
• Країна виробника: Made in UK.
• Робоча температура: від -20 °C до +85 °C.
• Термін виробництва: очікується у виробництві щонайменше до січня 2028 року.
• Вага: 0.005 кг.

Мікросхема RP2040 виготовлена за 40-нм технологічним процесом, що забезпечує високу продуктивність, низьке динамічне енергоспоживання та наявність режимів енергозбереження для тривалої роботи від батарейного живлення.

Інтерфейси та підключення

• GPIO: 40-контактний роз’єм, доступні 26 багатофункціональних контактів GPIO.
• Аналогові входи: до 3 GPIO можуть працювати як аналогові входи.
• UART: 2 × UART.
• SPI: 2 × SPI контролери.
• I2C: 2 × I2C контролери.
• ШІМ: 16 × каналів PWM.
• USB: 1 × USB 1.1 контролер і PHY з підтримкою режимів хост/пристрій; фізичний інтерфейс підключення — 1 × USB 1.1.
• PIO: 8 × PIO кінцевих автоматів (програмований ввід-вивід) для реалізації нестандартних протоколів.

Живлення та умови експлуатації

• Вхідна напруга живлення: 1.8–5.5 В DC (через вбудований блок живлення).
• Оптимізована для низького енергоспоживання, підтримка режимів низької потужності.
• Робочий температурний діапазон: -20 °C … +85 °C.

Програмне забезпечення та ресурси

Плата підтримує завантажувач UF2 у ПЗУ, що спрощує прошивання через USB. Доступний відпрацьований порт MicroPython і детальна документація, що знижує поріг входу для початківців, зберігаючи при цьому гнучкість для досвідчених розробників.

Інформація для розробників (Wiki): Raspberry_Pi_Pico

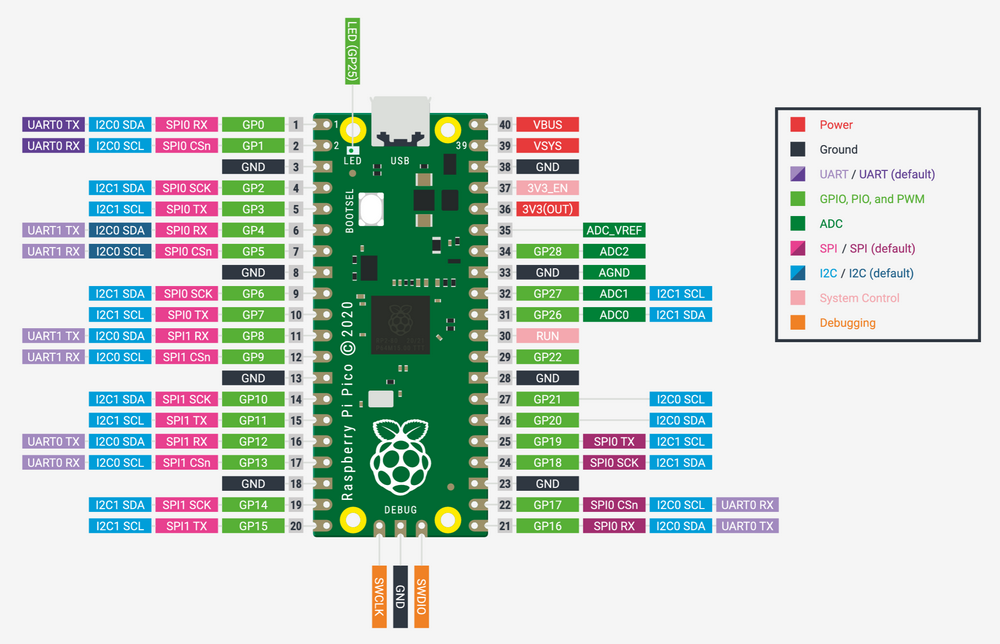

Розпіновка

На платі розміщені 26 багатофункціональних пінів у складі 40-пінового GPIO-роз’єму:

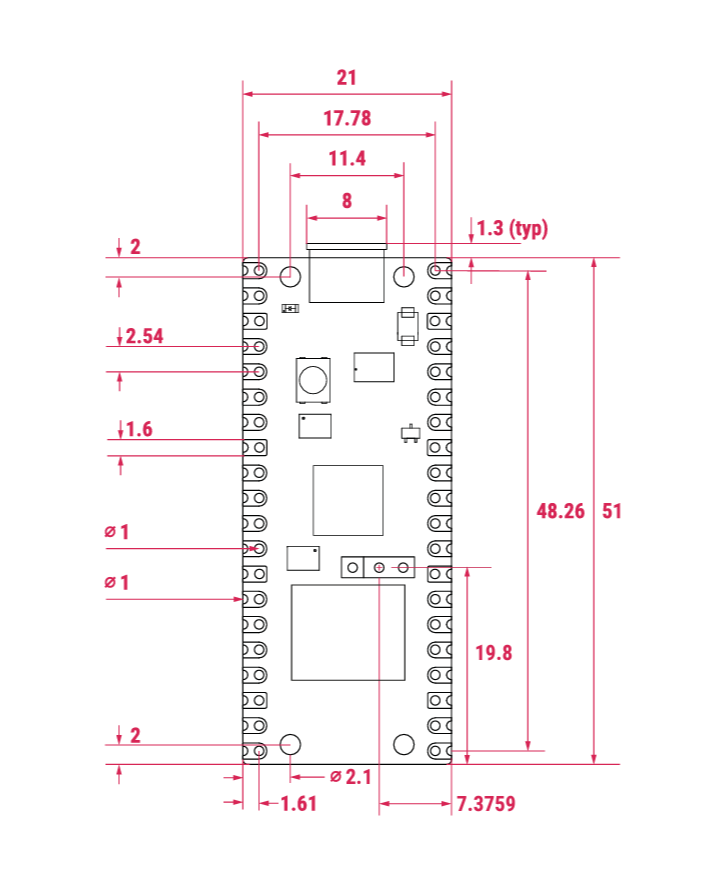

Габарити

Габаритні розміри (мм): 51 × 21

Комплект поставки

1. Плата Raspberry Pi Pico H — 1 шт.
