Набір Raspberry Pi Pico Starter Kit (20159) для старту з електронікою та DIY

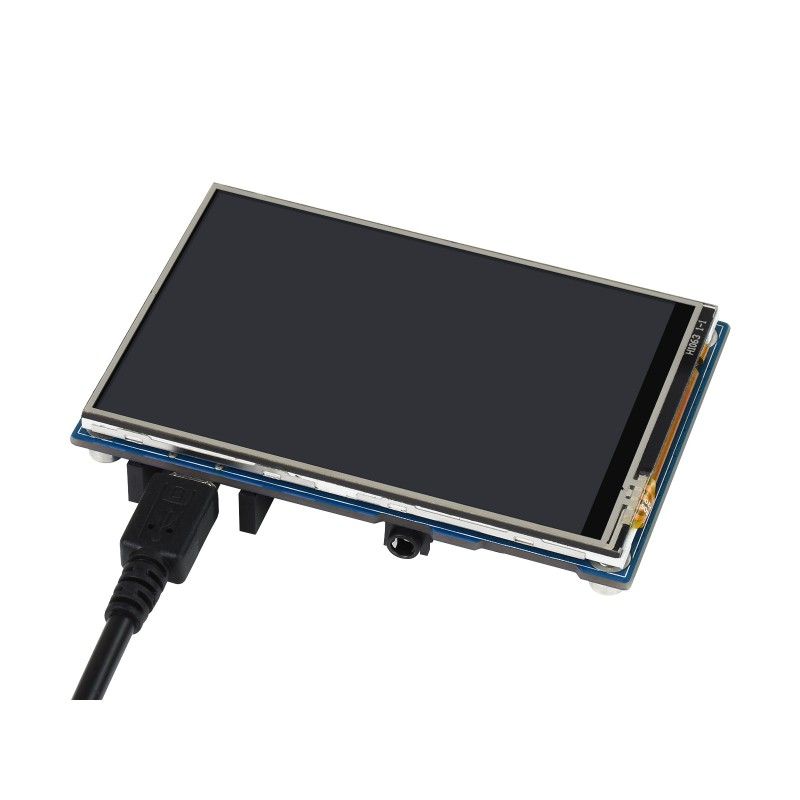

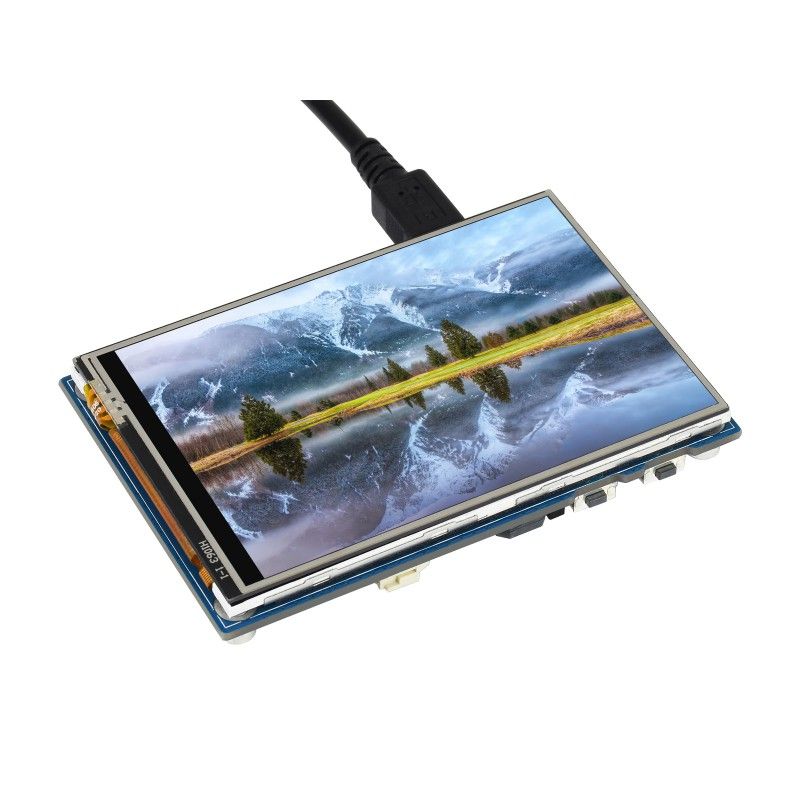

Набір Raspberry Pi Pico Starter Kit (20159) від Waveshare, модель 20159 – оціночна плата з 3,5" IPS LCD для Raspberry Pi Pico / Pico W з доступом до периферії RP2040, виробництво: Made in China.

Призначення та сумісність

Набір розроблений для швидкого старту з мікроконтролером Raspberry Pi Pico на базі RP2040. Плата має стандартний роз’єм Raspberry Pi Pico та підтримує плати серії Raspberry Pi Pico, дозволяючи тестувати більшість вбудованих периферійних модулів RP2040 без складного макетування та перевантаження дротами.

Набір підходить для ознайомлення з мікроконтролером, побудови базових мікроконтролерних застосунків, роботи з дисплеєм, аудіоінтерфейсом, датчиками руху, світла та RGB-світлодіодом.

Основні характеристики

• Форм-фактор: Pico / Pico W (стандартний роз’єм для підключення плати Raspberry Pi Pico).
• Мікроконтролерна платформа: Raspberry Pi Pico з MCU RP2040 (двоядерний ARM Cortex-M0+ до 133 МГц, багаті GPIO).
• Робоча напруга плати: 5 В.

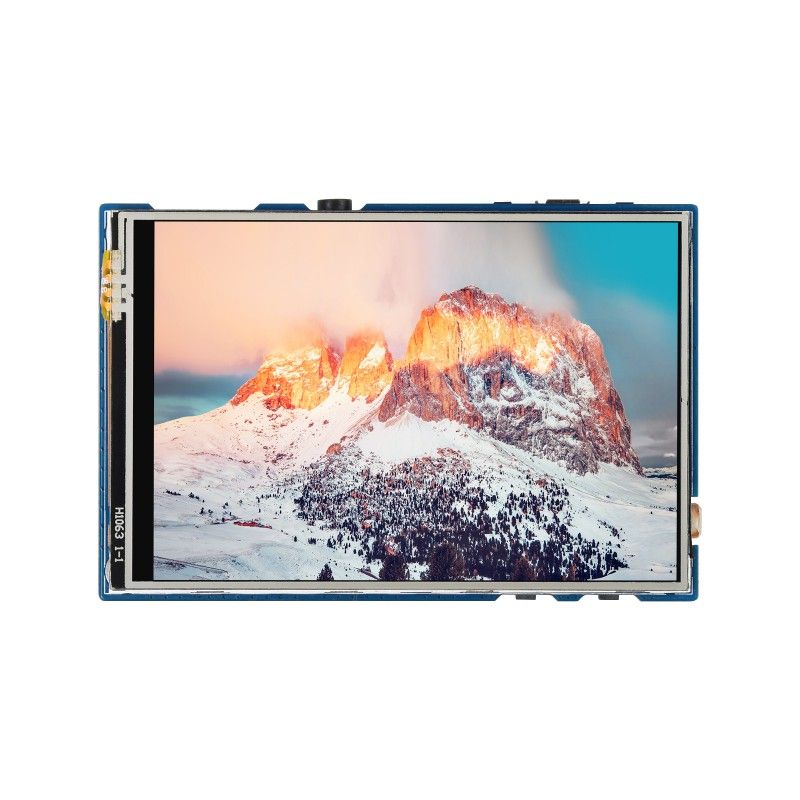

• 3,5" кольоровий IPS LCD-дисплей, резистивний сенсорний екран.
• Роздільна здатність: 480×320, 65K кольорів.
• Інтерфейс дисплея: SPI.
• Розмір області дисплея: 73,44 × 48,96 мм, розмір пікселя 0,153 × 0,153 мм.
• Контролери дисплея та сенсора: ILI9488 / XPT2046.
• 3,5 мм аудіороз'єм для навушників або зовнішньої аудіопериферії, стерео ЦАП PCM5101A.
• Слот для microSD-карти з інтерфейсом SDIO (швидший за SPI для карти пам’яті).
• Інтегрований роз’єм батареї PH2.0 для Li-Po 3,7 В та зарядний пристрій ETA6096 (струм зарядки 1 A).
• Вбудований зумер (пасивний), фоторезистор, світлодіод RGB W2812B.
• Датчик руху ICM20948 (9-осьовий), розпізнавання положення тіла/руху.
• Перетворювач рівнів напруг LSD0204 для безпечної роботи між різними логічними рівнями.
• CP2102 – перетворювач USB–UART, SP0503 – захист від ESD.
• Мікросхеми 74HC4040 (лічильник поділу тактової частоти), 74HC04D (інвертор), 74HC4094 (послідовно-паралельний перетворювач).
• Клавіша скидання Pico і призначуваний користувачем ключ (підключений до GP2).
• Світлодіодні індикатори PWR, TXD, RXD.

Інтерфейси та підключення

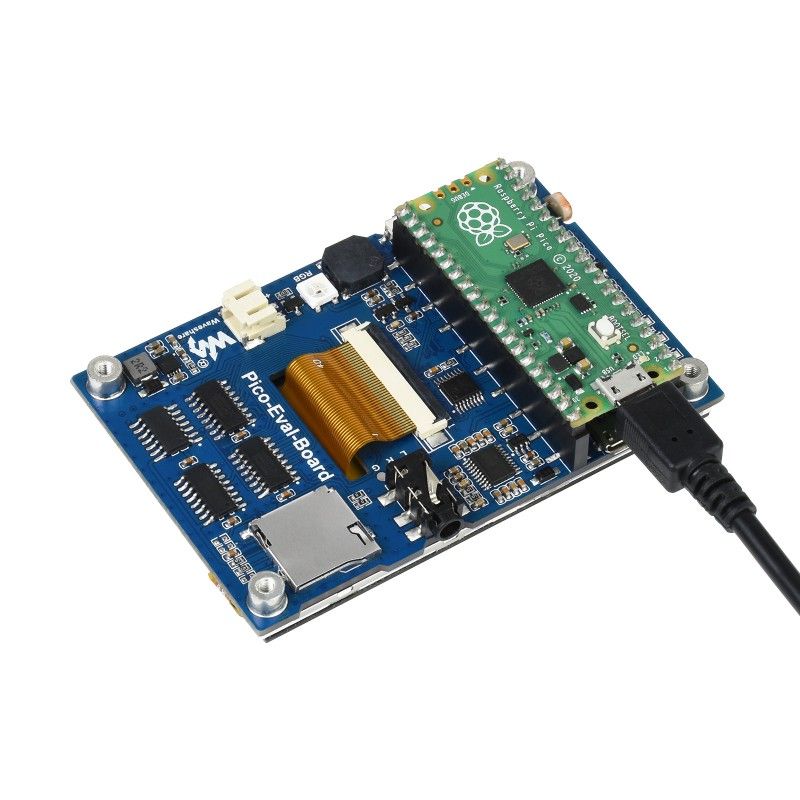

• Стандартний роз’єм Raspberry Pi Pico для прямого встановлення плати Pico / Pico W.
• Роз’єм LCD для підключення 3,5" IPS LCD.
• Micro USB – для зв’язку через CP2102 (USB–UART) або зарядки акумулятора.
• 3,5 мм аудіороз’єм – підключення навушників чи іншої аудіопериферії.
• Слот microSD – інтерфейс SDIO для карт пам’яті.
• Роз’єм батареї PH2.0 – Li-Po 3,7 В.

Елементи плати

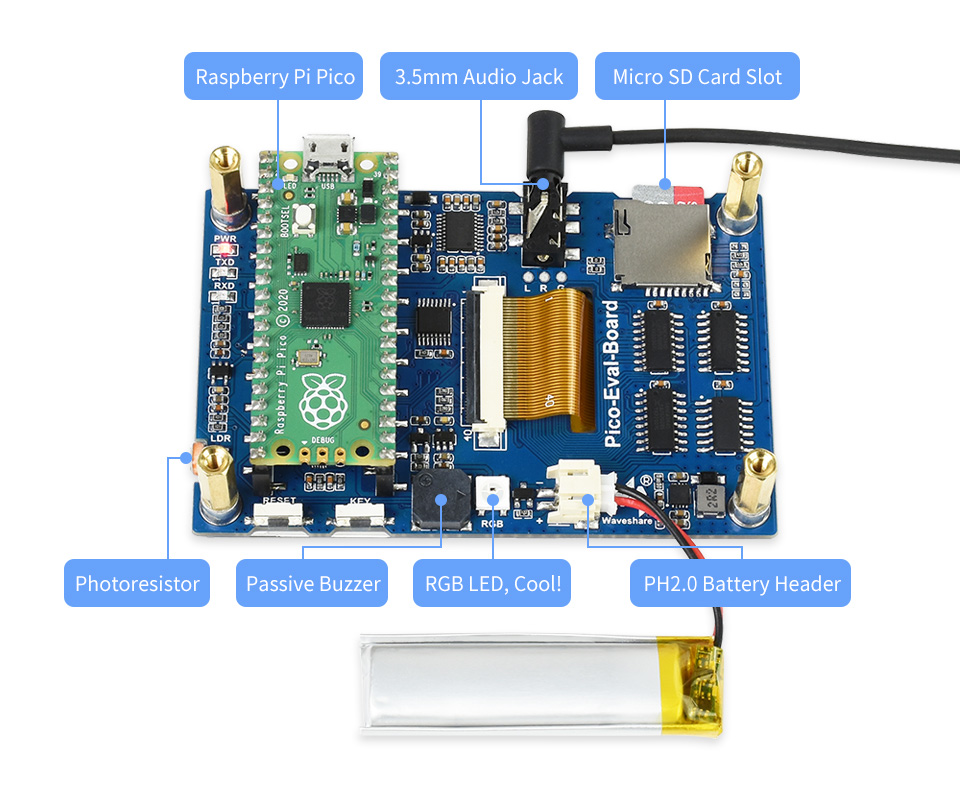

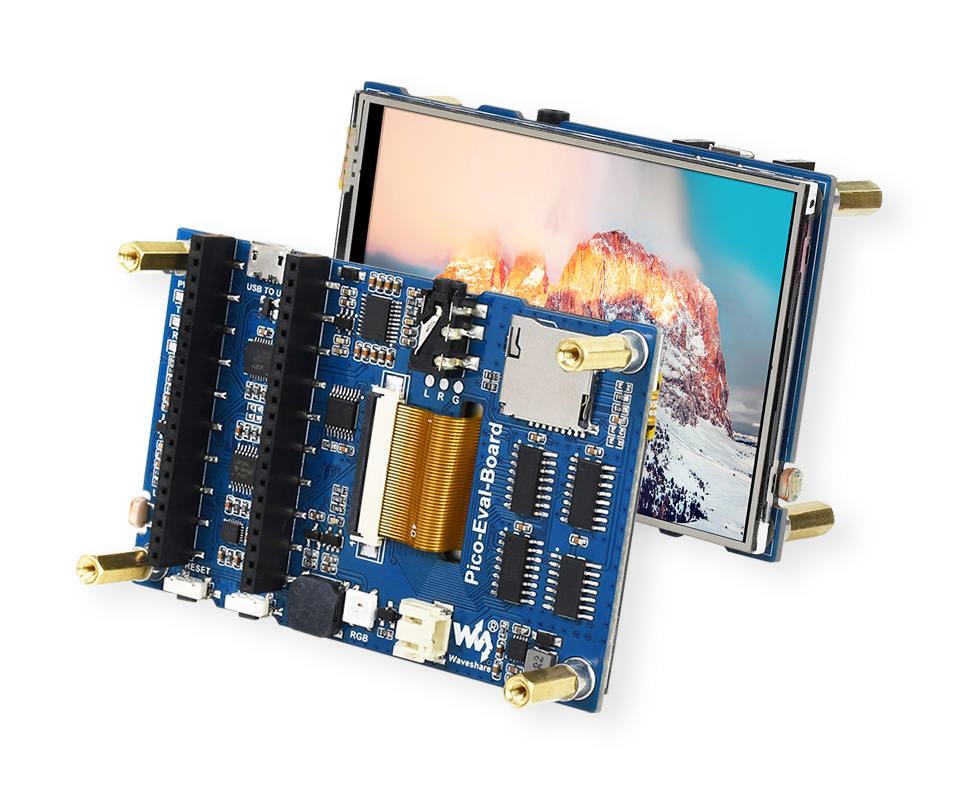

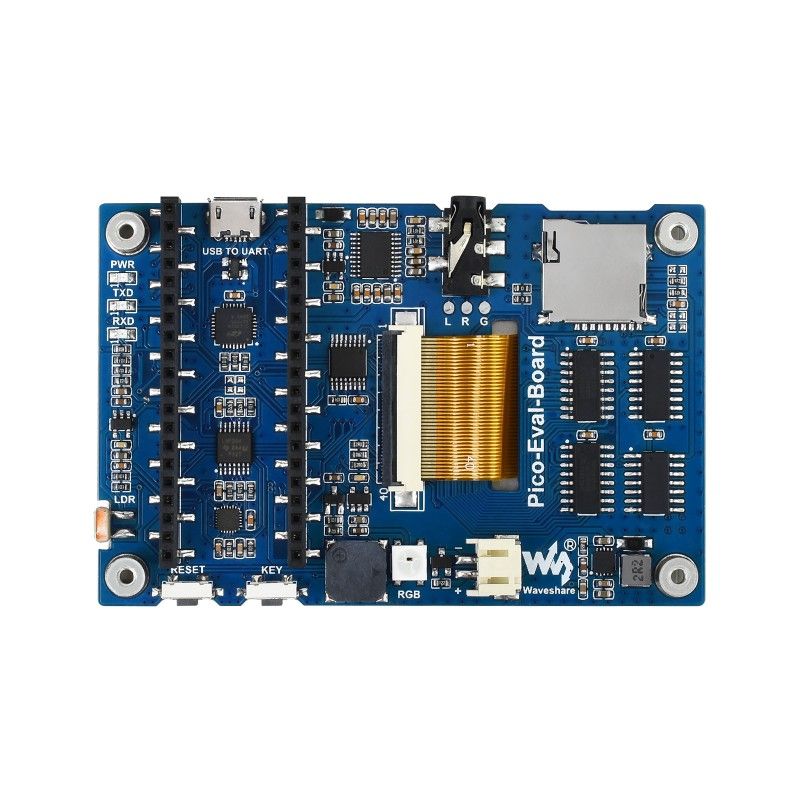

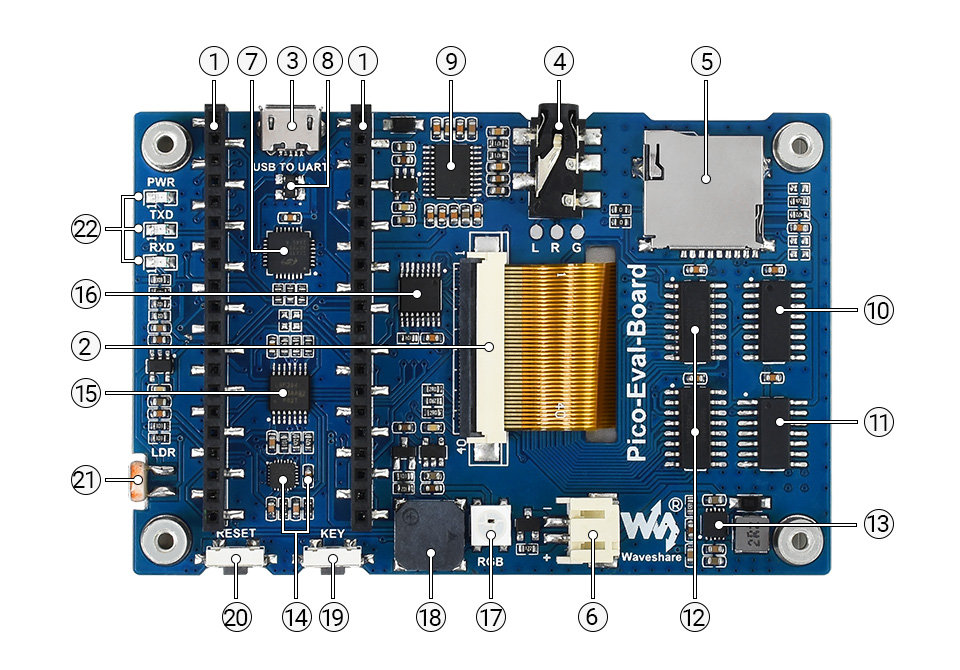

Плата Pico-Eval-Board має промарковані вузли для вивчення апаратної частини та зручного доступу до функцій:

1. Роз'єм Raspberry Pi Pico – для прямого підключення плати Raspberry Pi Pico.
2. Роз’єм LCD – підключення 3,5-дюймового IPS LCD.
3. Роз'єм Micro USB – зв'язок через CP2102 або зарядка акумулятора.
4. 3,5 мм аудіороз'єм – інтерфейс для навушників.
5. Слот для microSD – інтерфейс SDIO.
6. Роз'єм акумулятора PH2.0 – Li-Po 3,7 В.
7. CP2102 – конвертер USB–UART.
8. SP0503 – захисний діод від ESD.
9. PCM5101A – стереоаудіо ЦАП.
10. 74HC4040 – лічильник поділу тактової частоти.
11. 74HC04D – інвертор.
12. 74HC4094 – послідовно-паралельний перетворювач даних.
13. ETA6096 – зарядний пристрій, струм зарядки 1 A.
14. ICM20948 – 9-осьовий датчик руху.
15. LSD0204 – перетворювач рівнів напруги.
16. XPT2046 – контролер резистивного сенсора.
17. W2812B – RGB-світлодіод.
18. Пасивний зумер – звукова індикація з регульованою частотою.
19. Ключ користувача – кнопка, підключена до GP2.
20. Кнопка Reset – скидання Pico.
21. Фоторезистор – вимірювання інтенсивності освітлення.
22. Індикатори: PWR (живлення), TXD (CP2102 TX), RXD (CP2102 RX).

Габарити та вага

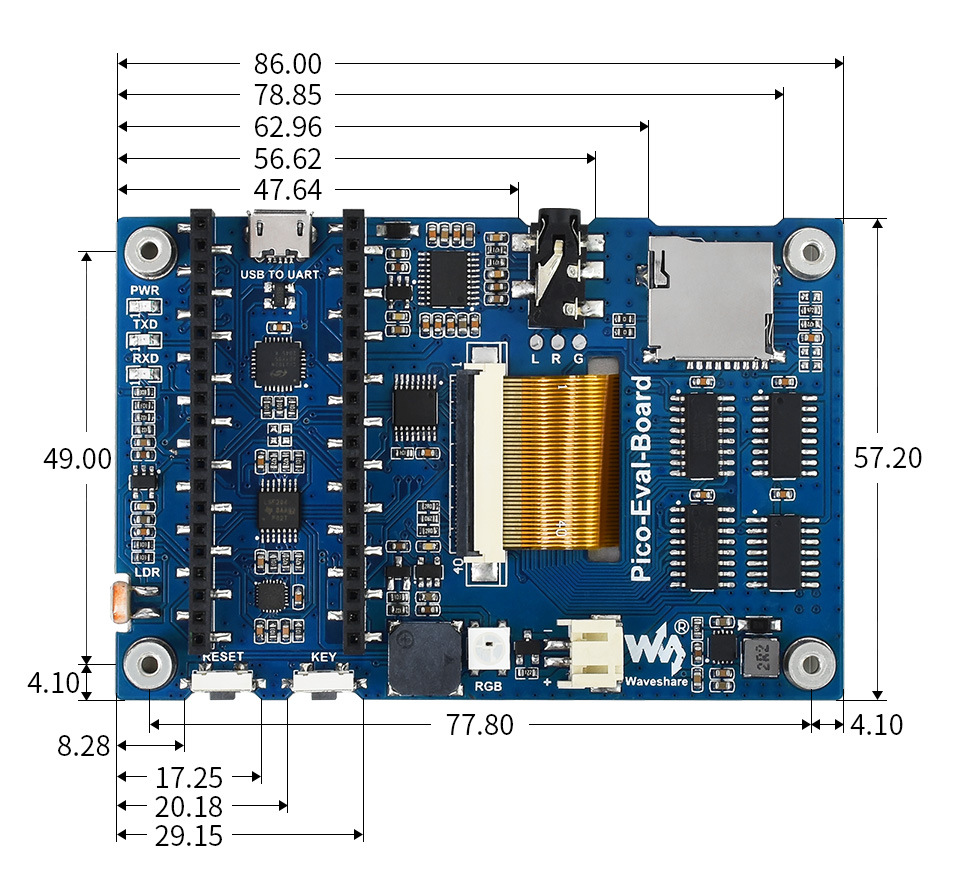

• Габарити плати: 86,0 × 57,2 мм.
• Вага: 0,071 кг.

Розпіновка

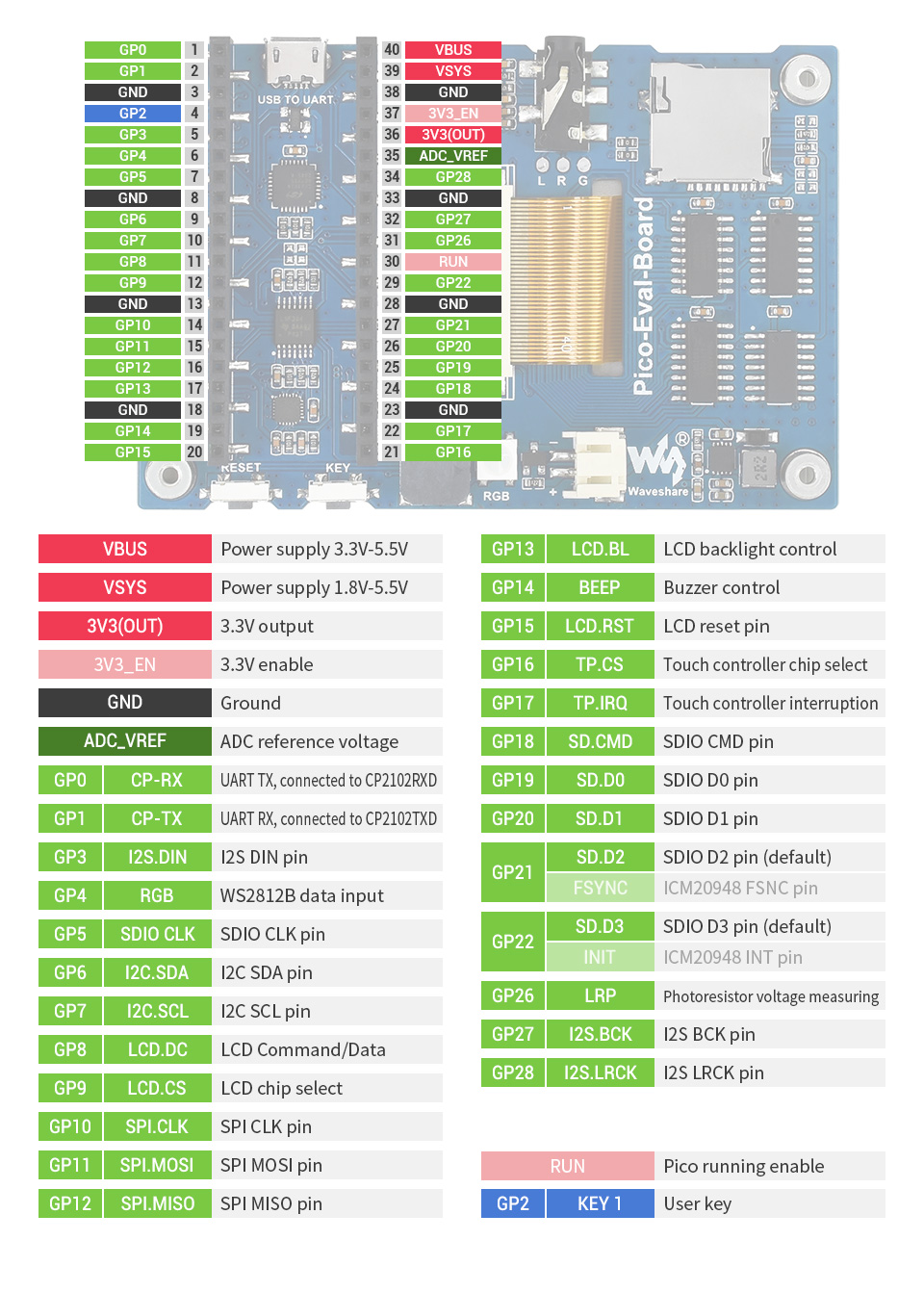

Докладна розпіновка та відповідність сигналів Raspberry Pi Pico виведена на графічній схемі, що спрощує підключення зовнішніх модулів та відлагодження.

Програмне забезпечення та ресурси

Виробник надає ресурси для розробки та посібник з прикладами для Raspberry Pi Pico C/C++ та MicroPython. Документація та вихідні коди доступні у WIKI:

https://www.waveshare.com/wiki/Pico-Eval-Board

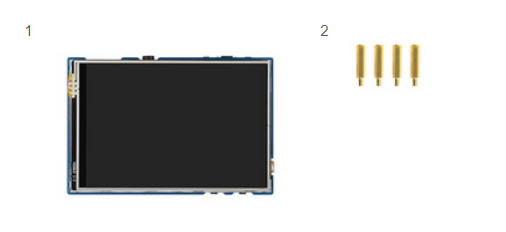

Комплект поставки

1. Pico-Eval-Board ×1.
2. Набір гвинтів-ніжок ×1.
