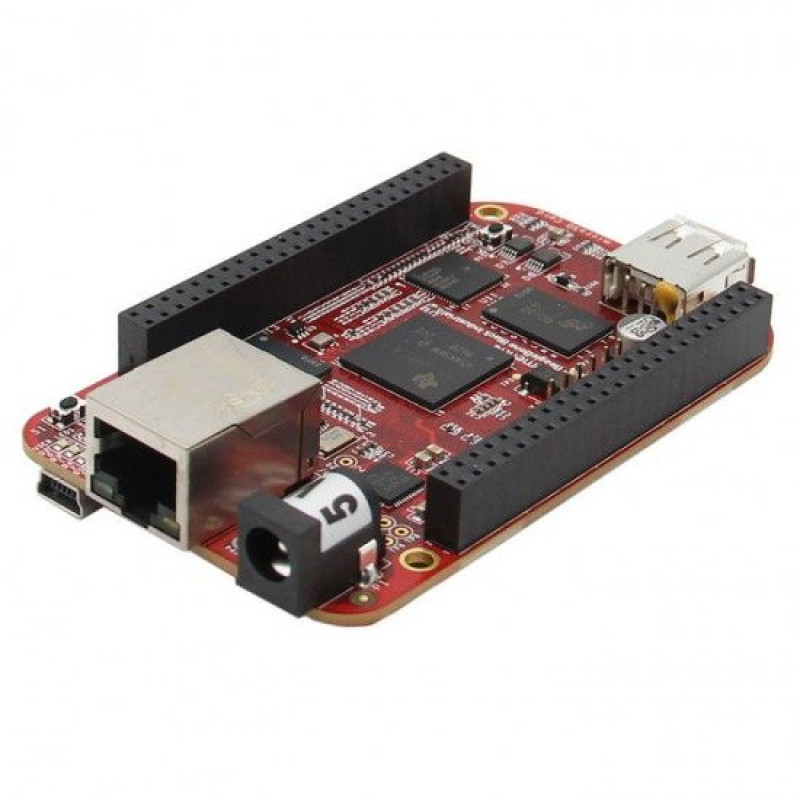

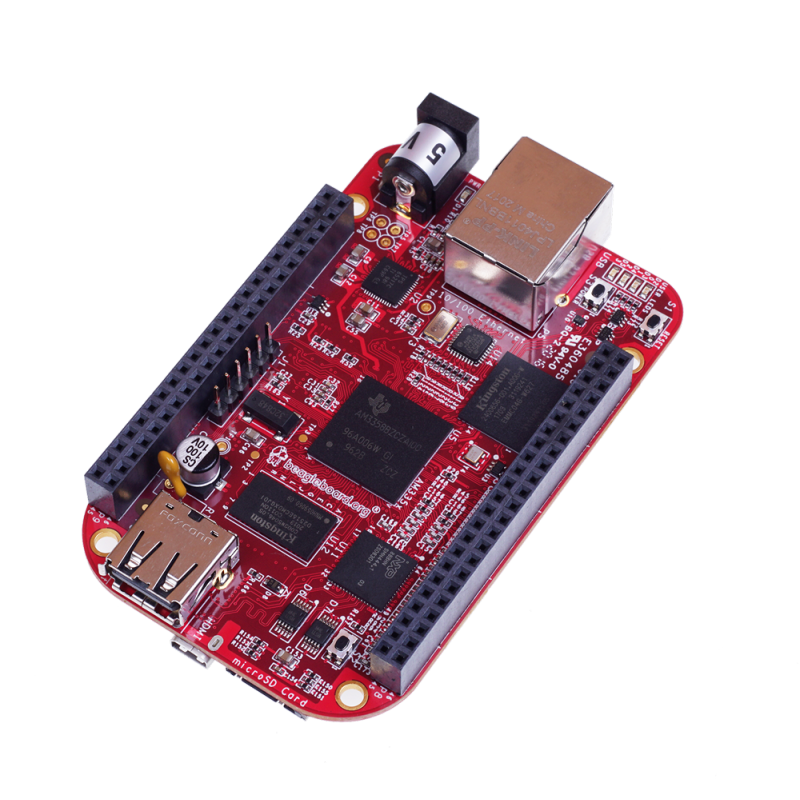

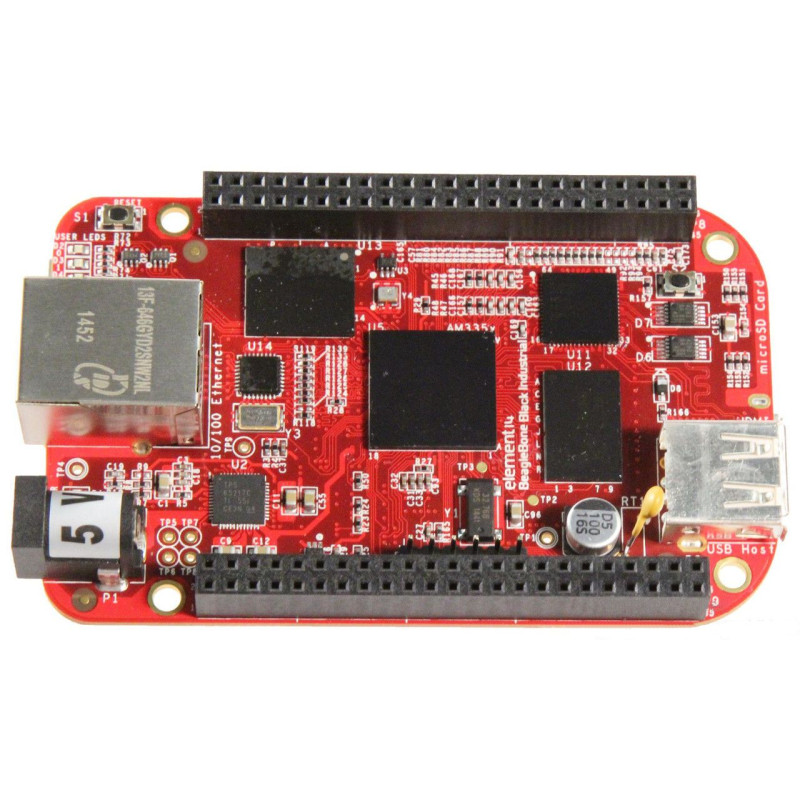

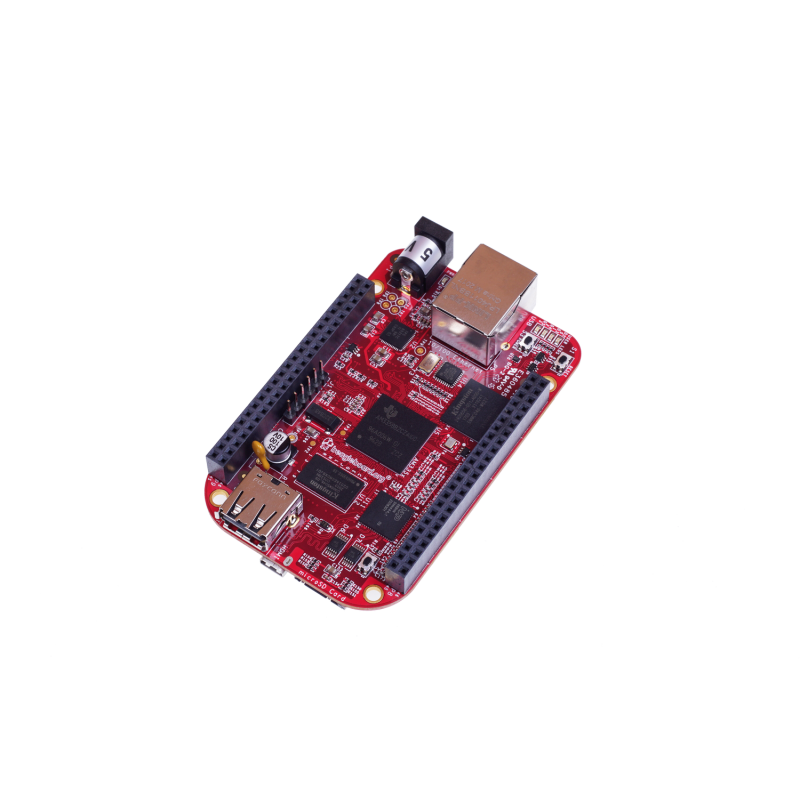

BeagleBone Black Industrial мікрокомп’ютер від BeagleBoard для вбудованих систем

Мікрокомп'ютер BeagleBone Black Industrial від виробника BeagleBone, модель V93202, побудований на процесорі AM335x 1GHz ARM® Cortex-A8, оснащений 4GB eMMC та 512MB DDR3 RAM, країна виробництва: Made in China.

Призначення та сумісність

BeagleBone Black Industrial призначений для промислових застосувань і розрахований на розширений робочий діапазон температур від -40 °C до +85 °C. Плата сумісна з оригінальним BeagleBone Black та відрізняється від нього лише відсутністю HDMI-інтерфейсу й розширеною температурною специфікацією.

Мікрокомп'ютер підтримує популярні програмні платформи:

• Debian
• Android
• Ubuntu
• Cloud9 IDE на Node.js з бібліотекою BoneScript
• інше сумісне ПЗ на базі Linux

Основні характеристики

• Процесор: AM335x 1GHz ARM® Cortex-A8 (single-core)
• Floating-Point прискорювач: NEON floating-point акселератор
• 3D графічний прискорювач: вбудований 3D графічний акселератор
• Пам'ять SDRAM: 512MB DDR3 / DDR3L 800 МГц
• Вбудована флеш-пам'ять: 4GB 8-бітна eMMC
• PRU: 2x PRU 32-bit мікроконтролери
• PMIC: TPS65217C PMIC + один додатковий LDO
• Друкована плата: приблизно 3,4" x 2,1"
• Індикатори: 1 – живлення, 2 – Ethernet, 4 – користувацькі світлодіоди

Інтерфейси та підключення

• USB: клієнтський порт HS USB 2.0 (USB0, miniUSB), хост-порт HS USB 2.0 (USB1, роз'єм типу A, 500 мА, LS/FS/HS)
• Ethernet: 10/100, роз'єм RJ45
• Послідовний порт: UART0 через 6-контактний роз'єм 3,3 В TTL
• SD/MMC: роз'єм microSD (3,3 В)
• Роз'єми розширення: два 46-контактні headers

Роз'єми розширення забезпечують вивід сигналів:

• Живлення 5 В, 3,3 В, VDD_ADC (1,8 В)
• Усі цифрові лінії введення/виведення – 3,3 В
• McASP0, SPI1, I2C, до 69 GPIO
• Інтерфейси для РК-дисплея, GPMC, MMC1, MMC2
• 7 аналогових входів AIN (до 1,8 В макс.)
• 4 таймери, 4 послідовні порти, CAN0
• EHRPWM (0,2), переривання XDMA
• Сигнали кнопки живлення та ідентифікатор плати розширення (до 4 плат)

Живлення, керування та відлагодження

• Джерела живлення: через miniUSB або гніздо постійного струму
• Користувацькі кнопки: скидання, завантаження, живлення
• Підтримка налагодження: вбудований 20-контактний CTI JTAG та послідовний інтерфейс

Програмне забезпечення та ресурси

Для розробників доступні офіційні ресурси та документація, включно з описом апаратної частини, прикладами та вихідними файлами плати:
