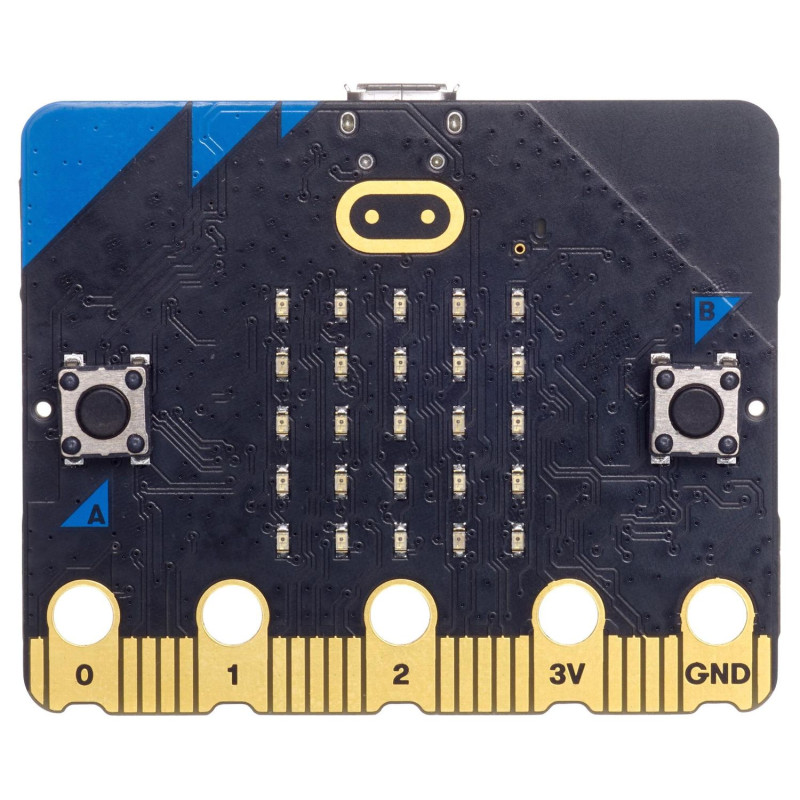

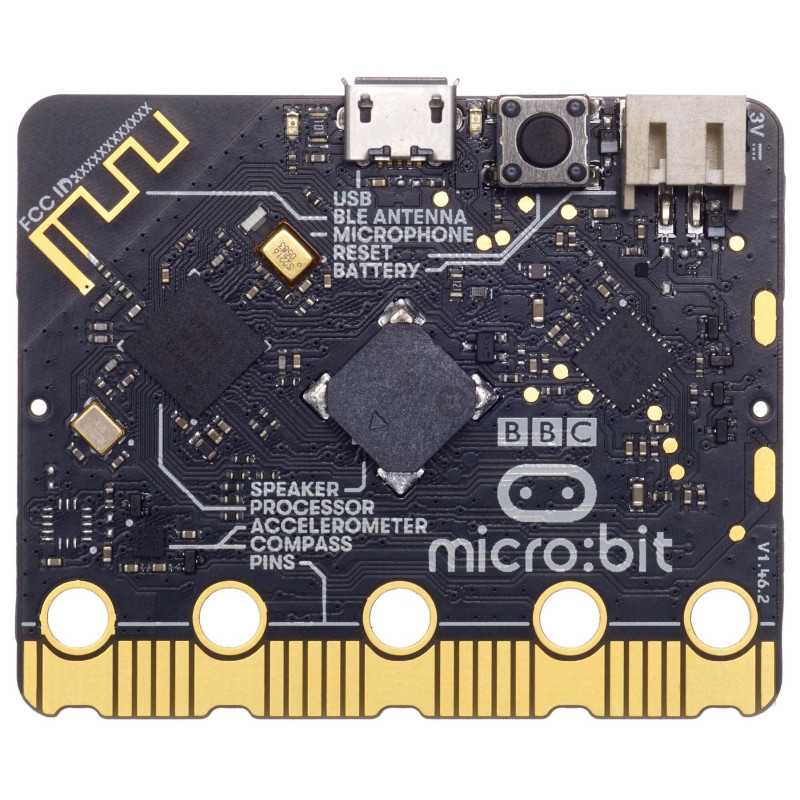

BBC micro:bit V2 мікрокомп’ютер для навчання програмуванню та електроніки

Мікрокомп'ютер BBC micro:bit V2 від micro:bit, модель V97794 — одноплатний SBC на базі Nordic nRF52833 (ARM Cortex‑M4) з вбудованим радіомодулем 2.4GHz та Bluetooth 5.1, виробництво: Made in UK.

Призначення та особливості

BBC micro:bit V2 — компактний мікрокомп’ютер для вивчення програмування, створення інтерактивних електронних конструкцій і стимулювання технічної творчості. Плата побудована на процесорі застосунків NRF52 та оснащена низкою вбудованих датчиків і інтерфейсів, що дозволяють працювати без додаткових модулів.

Рішення продовжує перше покоління micro:bit, зберігаючи суміщення з ідеологією освітніх курсів, але пропонує вищу продуктивність і розширені апаратні можливості.

Основні характеристики

• Мікроконтролер Nordic nRF52833, ARM Cortex‑M4, 32‑біт, 64 МГц.
• Оперативна пам’ять: 128 КБ.
• Незалежна пам’ять: 512 КБ.
• Процесор інтерфейсу MKL27Z256VFM4 (ARM Cortex‑M0+, Flash ROM 256 КБ, RAM 16 КБ @ 48 МГц).
• Дисплей: світлодіодна матриця 5×5.
• Спеціальні кнопки A та B для введення.
• Кнопка RESET / POWER для скидання та увімкнення/вимкнення.
• Датчик руху LSM303AGR (трьохвимірний акселерометр).
• Датчик температури, вбудований у NRF52.
• Компас (датчик магнітного поля).
• Вбудований динамік JIANGSU HUANENG MLT-8530 (80 dB @ 5V, 10 cm).
• Вбудований мікрофон Knowles SPU0410LR5H-QB-7 MEMS, чутливість 38 dB ± 3 dB @ 94 dB SPL.
• Розмір плати: 42 × 51,6 мм.
• Країна виробника: Made in UK.

Інтерфейси та підключення

• Порт micro‑USB 2.0:
  • прошивка програм на мікроконтролер,
  • живлення плати (5 В),
  • обмін даними з комп’ютером через інтерфейсний процесор KL27.
• Контакти введення‑виведення:
  • 5 великих контактів під затиск типу «крокодил»: 0, 1, 2 (I/O), 3V, GND.
  • 19 малих контактів GPIO для введення‑виведення.
• Роз’єм JST для підключення зовнішнього джерела живлення 1.8…3.6 В (до 190 мА).

Бездротові можливості

• Радіомодуль 2.4 GHz із шириною каналу 1 Mbps або 2 Mbps для обміну між платами micro:bit у режимі «Радіо».
• Bluetooth 5.1 with Bluetooth Low Energy (BLE):
  • зв’язок з іншими пристроями,
  • бездротова прошивка програм на мікроконтролері.

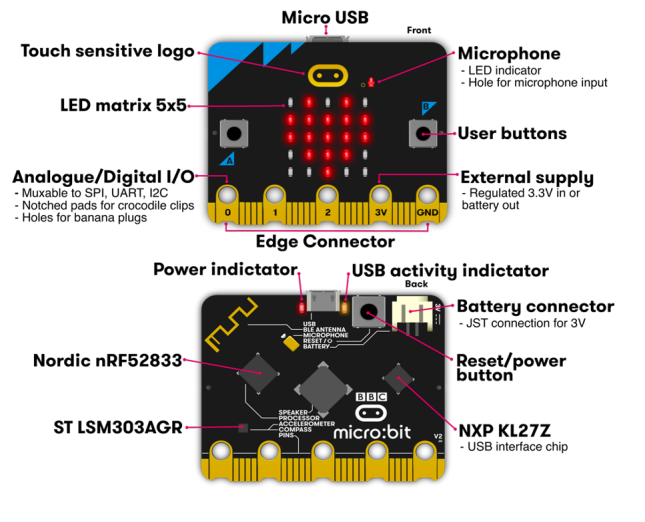

Елементи плати

Плата містить чітко позначені вузли, що полегшує навчання та налагодження апаратури:

• Micro USB — порт micro‑USB для живлення, програмування та обміну даними.
• Touch sensitive logo — сенсорний логотип як елемент введення.
• LED matrix 5x5 — матриця з 25 світлодіодів для відображення символів та простих зображень.
• Analogue / Digital I/O — контактні майданчики GPIO.
• External supply — роз’єм зовнішнього джерела живлення.
• User buttons — користувацькі кнопки A та B.
• Microphone — мікрофон із світлодіодною індикацією активності.
• Power indicator — індикатор живлення.
• Nordic nRF52833 — процесор застосунків.
• ST LSM303AGR — датчик руху (акселерометр/магнітометр).
• NXP KL27Z — інтерфейсний чіп.
• Reset / power button — кнопка скидання/живлення.
• Battery connector — роз’єм живлення JST 3 В.
• USB activity indicator — індикатор активності порту USB.

Комплект поставки

• BBC micro:bit V2 — 1 шт.
