Корпус BOX-C для Raspberry Pi 5 Module – захисний кейс для одноплатного комп’ютера

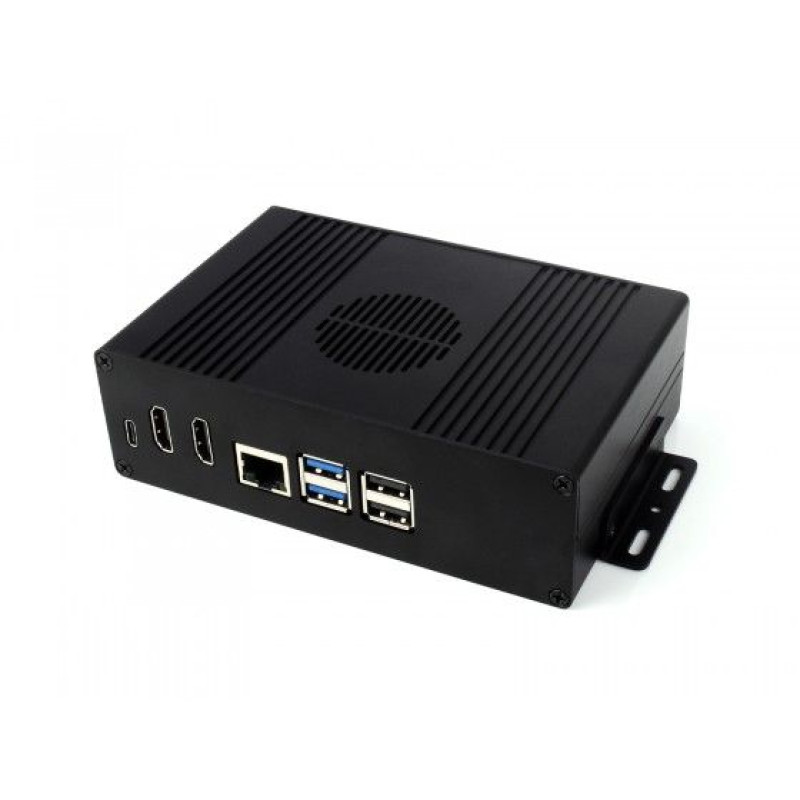

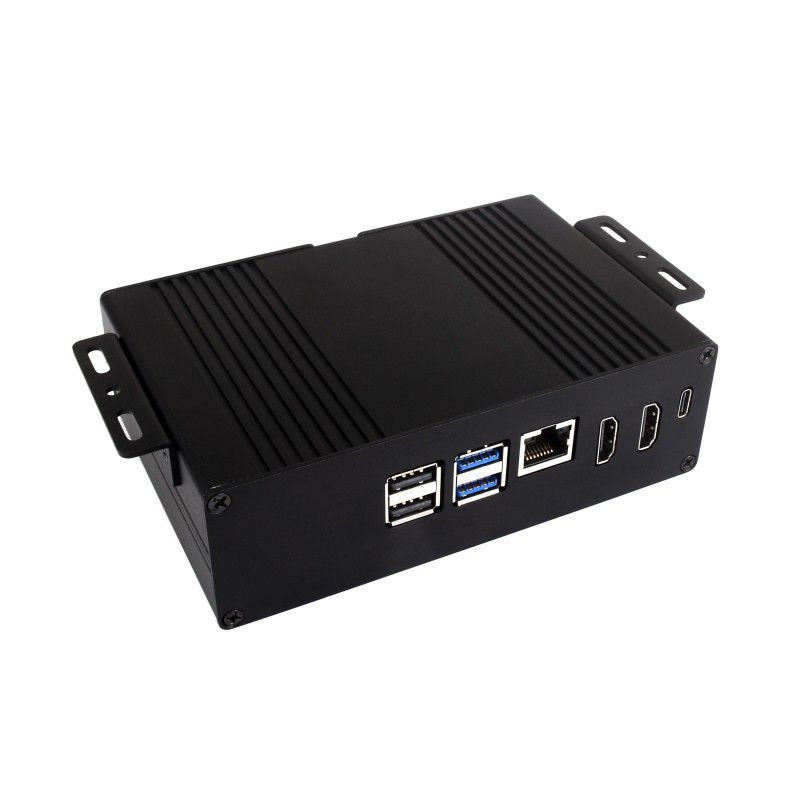

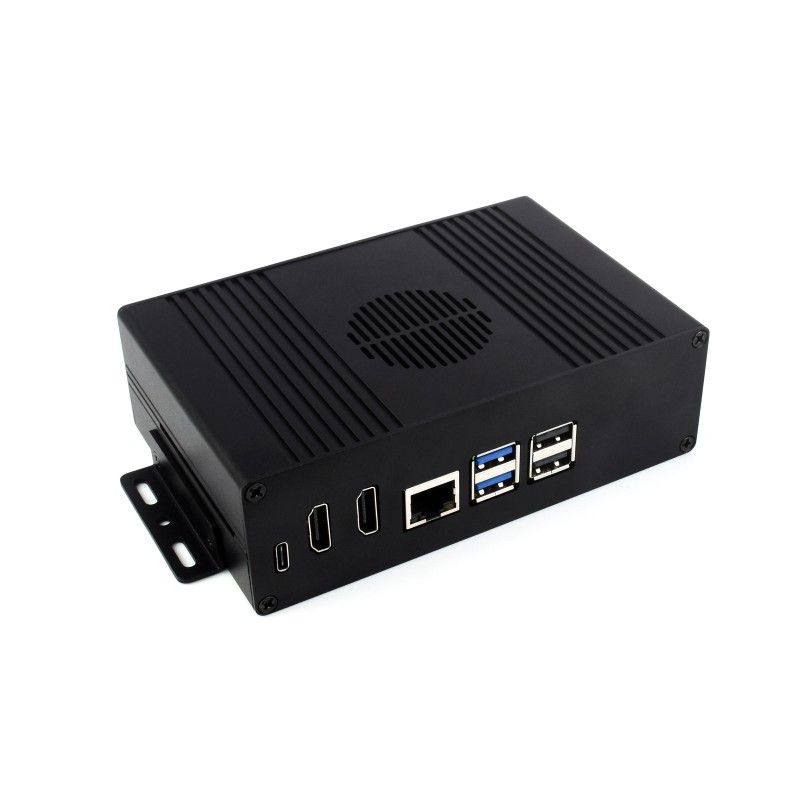

Корпус для Raspberry Pi5 Module BOX-C від Waveshare, модель V129681, призначений для плат Raspberry Pi 5, оснащений вбудованою PCIe-платою розширення «все в одному» та інтерфейсами USB Type‑C, USB Type‑A, HDMI Type‑A і RJ45 Ethernet, країна виробника: Made in China.

Призначення та сумісність

Алюмінієвий корпус Raspberry Pi5 Module BOX-C призначений для побудови міні‑комп’ютера на базі Raspberry Pi 5 та реалізації користувацьких проєктів із розширеними можливостями підключення. Конструкція корпусу забезпечує зручний доступ до плати, модулів розширення та інтерфейсів.

Корпус сумісний саме з Raspberry Pi 5. Плата Raspberry Pi 5 та офіційний вентилятор постачаються окремо й у комплект не входять.

Основні характеристики

• Багатофункціональний алюмінієвий корпус для Raspberry Pi 5.
• Плата розширення Raspberry Pi PCIe «все в одному» з підтримкою подвійного HDMI та подвійного 4K HD виходу.
• Значний внутрішній простір для встановлення модулів розширення (наприклад, PoE, вентилятори) та прокладання проводки.
• Легка збірка та швидке введення системи в експлуатацію.

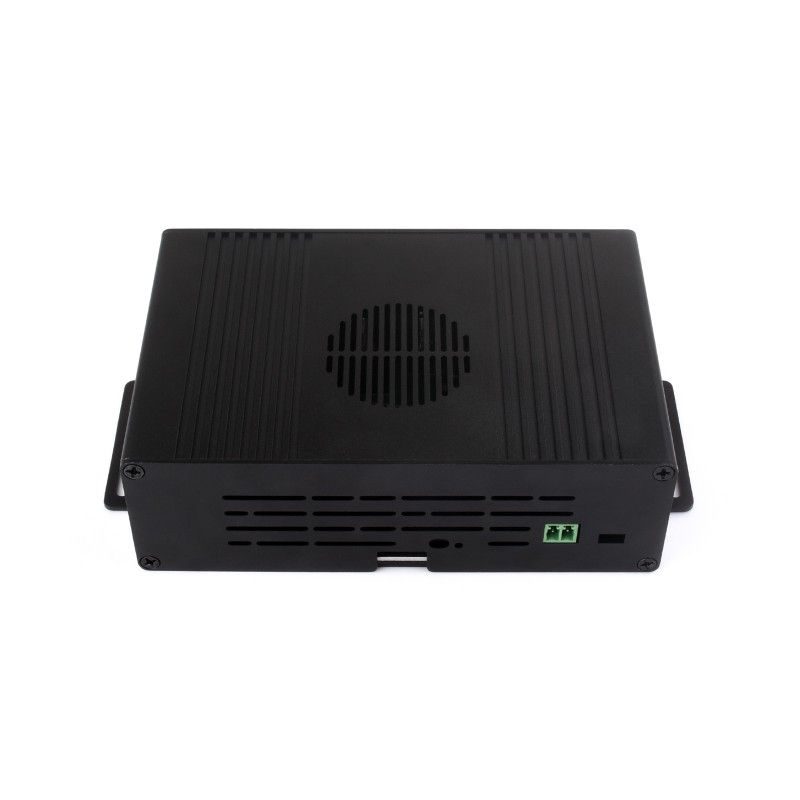

• Слот для SD‑карти, кнопки та LED‑порти, виведені на задню панель корпуса.
• Модуль Pi5 BOX‑C підтримує розширення PCIe до адаптера M.2.
• Вага корпуса з комплектуючими: 0,32 кг.

Інтерфейси та підключення

Корпус інтегрує адаптерну плату Micro HDMI – HDMI та Type‑C, а також забезпечує доступ до основних роз’ємів Raspberry Pi 5 через стандартні конектори:

• USB Type‑C (female) – для живлення та/або підключення за USB (залежно від конфігурації Raspberry Pi 5).
• USB Type‑A (female) – для підключення периферійних пристроїв.
• HDMI Type‑A (female) – подвійні відеовиходи з підтримкою 4K HD відповідно до можливостей плати розширення.
• RJ45 Ethernet (female) – дротове мережеве підключення.

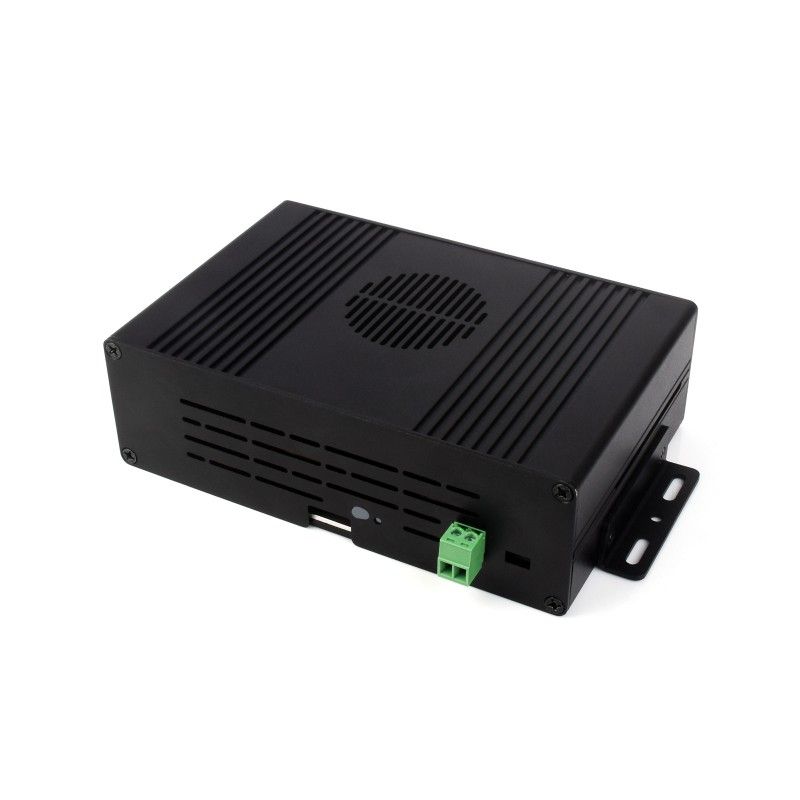

Адаптер Pi5 HDMI і Type‑C має Type‑C, два порти HDMI Female та гвинтову клему, що спрощує підключення периферії та джерела живлення. Підтримуються два способи подачі живлення – з передньої або задньої сторони корпуса (залежно від схеми монтажу).

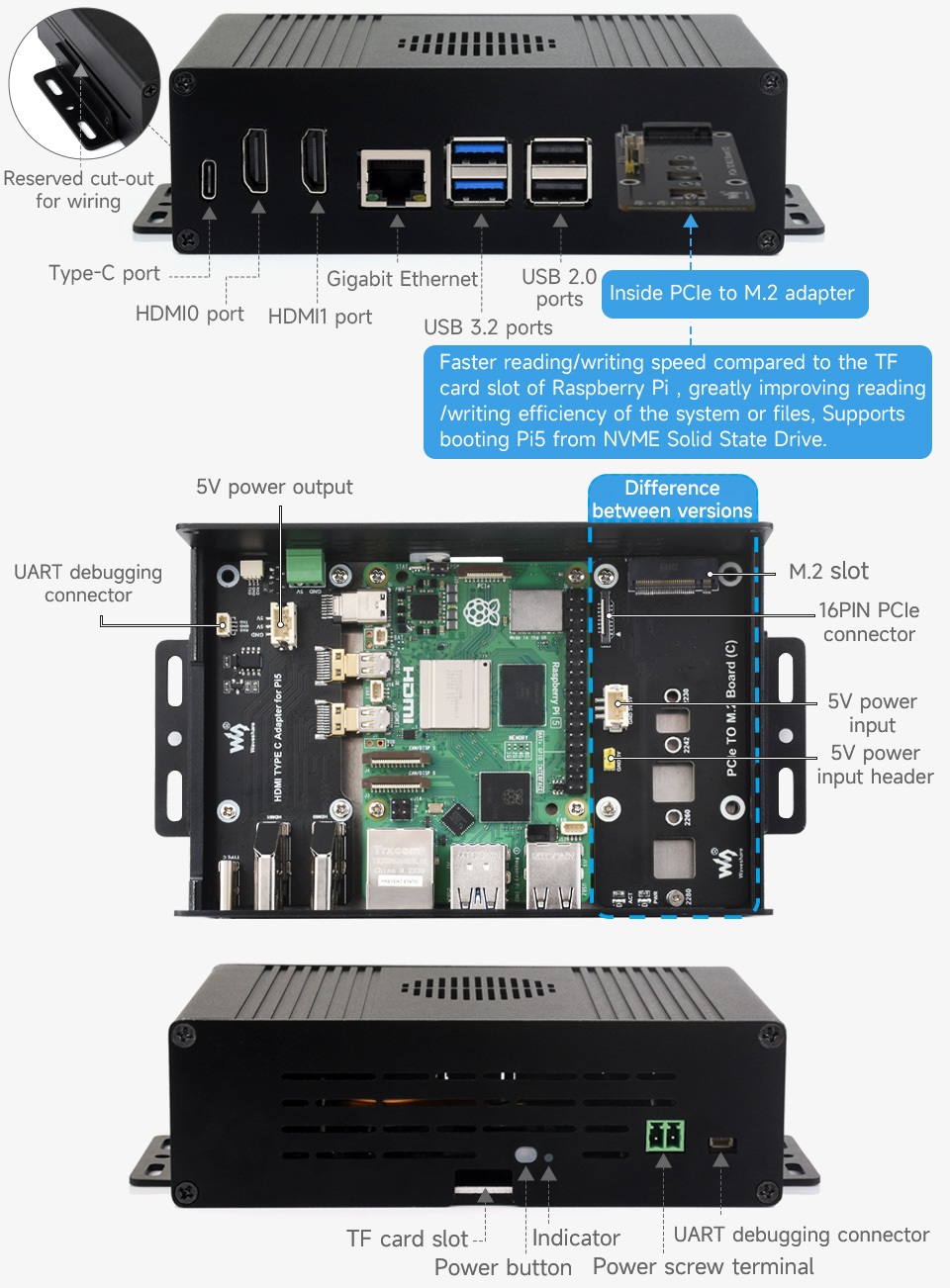

Огляд корпуса та роз’ємів для підключення:

Габарити та вага

• Розміри корпуса: 163 мм × 91 мм × 43 мм.
• Вага (корпус з комплектуючими): 0,32 кг.

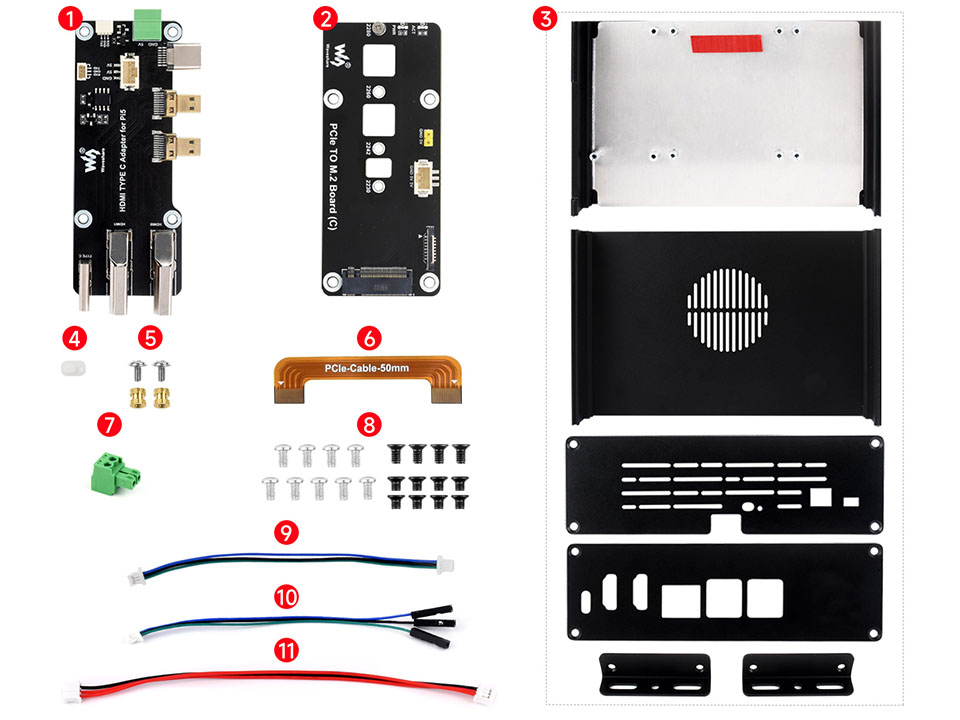

Комплект поставки

1. Pi5 HDMI і адаптер Type‑C ×1.
2. Плата PCIe TO M.2 ×1.
3. Матовий корпус і основна пластина з білого алюмінієвого сплаву ×1.
4. Силіконова кнопка ×1.
5. Фіксований гвинт для M.2 SSD ×1.
6. Кабель PCIe ×1.
7. Гвинтова клема ×1.
8. Пакет гвинтів ×1.
9. SH1.0 3PIN кабель ×1.
10. SH1.0 3‑контактний кабель squid ×1.
11. Кабель PH2.0 3PIN ×1.

Додаткові ресурси

Докладніша технічна інформація, схеми підключення та інструкції зі збірки доступні у Wiki виробника:

https://www.waveshare.com/wiki/Pi5-Module-BOX
