Waveshare OV5640 5MP USB Camera FF – USB камера 5 МП для комп’ютера та вбудованих систем

Опис

Waveshare OV5640 5MP USB Camera FF (модель V121328) – модуль камери з фіксованим фокусом на базі сенсора OV5640, що підключається по інтерфейсу USB 2.0 (USB Type-A, male). Камера оснащена 5 Мп матрицею та підтримує відео до 1920×1080 @ 30 fps, а також статичні зображення з роздільною здатністю 2592×1944.

Модуль підходить для проєктів відеоспостереження, моніторингу, тестових стендів, наукових експериментів, вбудованих систем та простих рішень для відеоконференцій, де потрібна компактна USB-камера з передбачуваними оптичними параметрами.

Виробник: Waveshare, країна виробника: Made in China.

Функціональні можливості та інтерфейси

Камера реалізована у вигляді окремого модуля з невеликими габаритами, що спрощує монтаж в корпуси або прототипи. Підключення здійснюється одним USB-кабелем, по якому передаються і живлення, і дані.

• Інтерфейс підключення: USB 2.0, роз’єм USB Type-A (male)
• Сенсор: OV5640, розмір датчика 1/4"
• Фокусна відстань: 2.7 мм
• Режим фокусування: FF – фіксований фокус
• Діафрагма: F2.8
• Поле зору (FOV): 68°, спотворення < 1%

Завдяки використанню стандартного USB-інтерфейсу камера може бути задіяна в широкому спектрі ПК‑орієнтованих та вбудованих систем, що підтримують USB-камери (сумісність уточнюється ПЗ та ОС, які ви використовуєте).

Якість зображення та режими відео

Камера підтримує поширені формати передавання відео та фото:

• Формати: MJPG, YUV422
• Фото: до 2592 × 1944 (5 Мп)
• Відео:
  • 15 fps при 2592 × 1944
  • 30 fps при 1920 × 1080
  • 30 fps при 1280 × 720

Реалізовано автоматичну експозицію, баланс білого, корекцію шумів та інші базові алгоритми обробки зображення, що дає змогу отримати стабільну картинку без складного ручного налаштування.

Живлення, габарити та варіанти виконання

• Робоча напруга: 5 В ± 5% (живлення від USB)
• Розмір камери (сенсорної частини): 8.5 × 8.5 мм
• Розмір плати модуля: 9 × 62 мм
• Габарити: 62 мм × 9 мм
• Вага: 0.027 кг

Серія OV5640 5MP USB Camera має дві модифікації: варіант (B) з автофокусом (AF) і варіант (C) з фіксованим фокусом (FF). Модель Waveshare OV5640 5MP USB Camera FF відповідає виконанню з фіксованим фокусом; окрім механізму фокусування, апаратно камери ідентичні.

Застосування та документація

Модуль підходить для:

• віддаленого моніторингу та простих систем відеоспостереження;
• лабораторних і навчальних стендів з обробки зображень;
• наукових експериментів, візуального контролю процесів;
• вбудованих та DIY‑проєктів, де потрібна компактна USB-камера.

Докладніша технічна інформація та приклади використання наведені у вікі виробника: OV5640_5MP_USB_Camera.

Комплект поставки

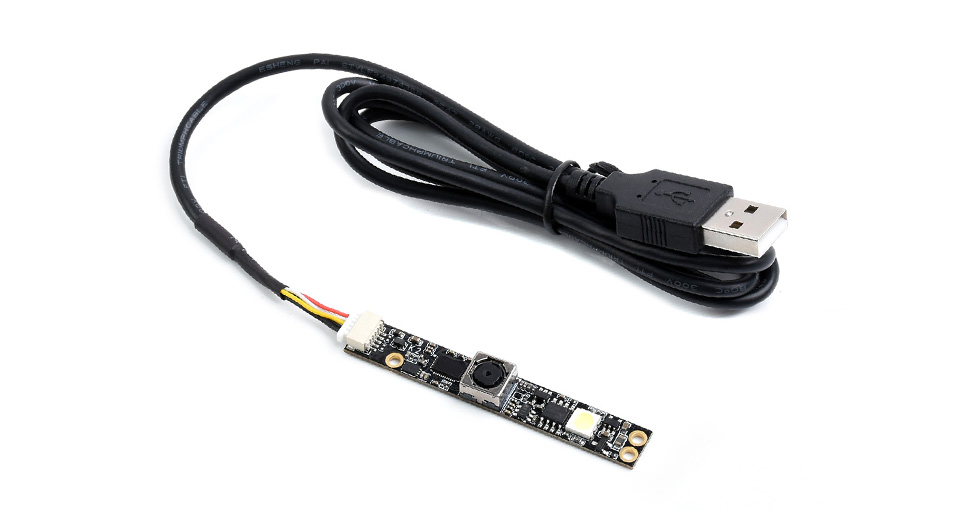

1. OV5640 5MP USB камера FF – 1 шт.
