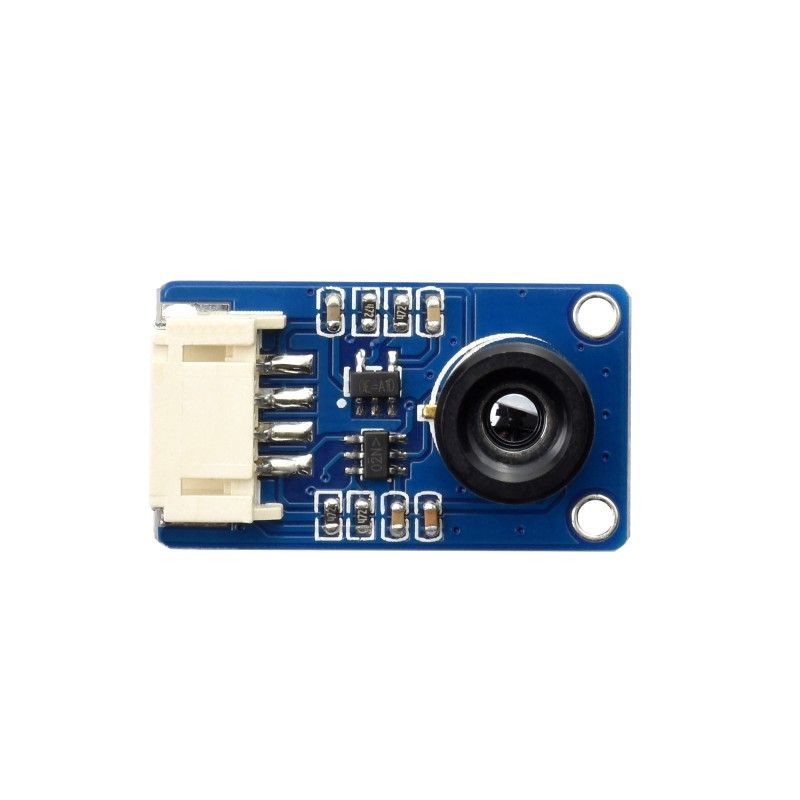

Теплова камера Waveshare MLX90641-D55 (20465) для точного вимірювання температур

Waveshare MLX90641-D55 Thermal Camera (20465) — модульна ІЧ-теплокамера Waveshare на MLX90641 16×12. Безконтактний вимір температури та термографія. FOV 55°×35°. Made in China.

Реєструє розподіл ІЧ-випромінювання, обчислює t° поверхні та формує теплове зображення — для промислових, навчальних і smart home проєктів. I²C (за замовчуванням 0x33), діапазон об’єкта −40…+300 °C, робоча t° плати −40…+125 °C.

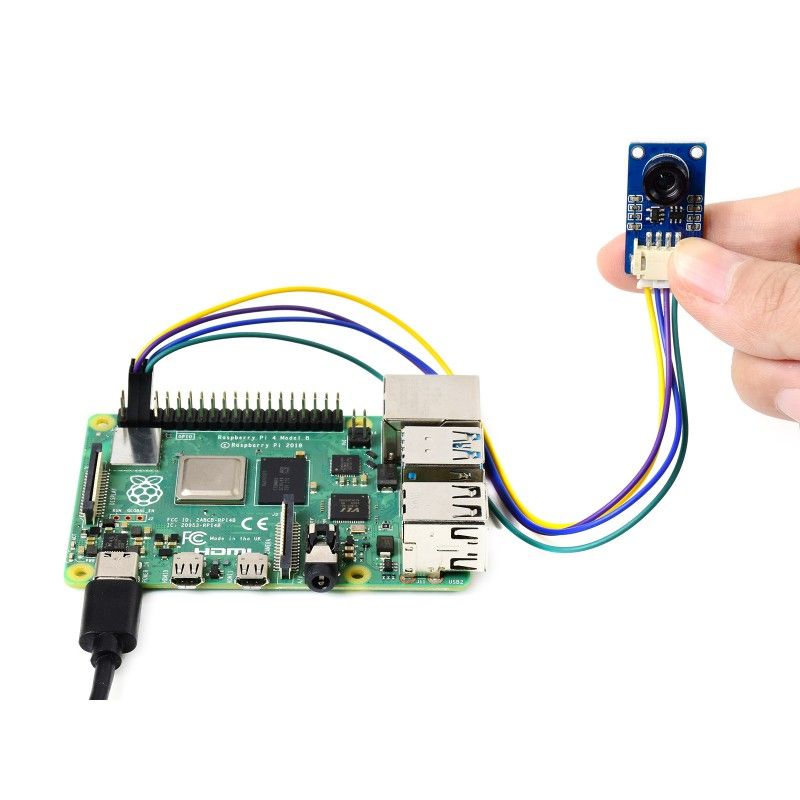

Сумісність та підключення

• Raspberry Pi 4/3/2/1 (A/B/+), Zero / Zero W, Pico, CM4
• Jetson Nano, Asus Tinker Board
• Arduino (ESP32), STM32

I²C до 1 МГц (fast mode). Живлення 3,3 В / 5 В, струм ≈ 12 мА.

Основні характеристики

• Матриця MLX90641, 16×12 px
• FOV: 55° × 35°
• I²C, fast mode до 1 МГц
• NETD: 0,1 K RMS @ 4 Hz
• Кадри: 0,5–64 Гц (0,25–32 FPS)
• Перетворювач 3,3 В / 5 В
• Точність: ±2 °C (оточення 0…50 °C)
• Розмір плати: 28 × 16 мм, отвори 2,0 мм

Застосування

• Безконтактний вимір t° поверхні
• ІЧ-тепловізори та термометри (Pi, ESP32, STM32)
• Розумний дім: моніторинг приміщень, освітлення
• Промисловий контроль, охорона, виявлення руху

Приклади для Raspberry Pi, Arduino (ESP32), STM32.

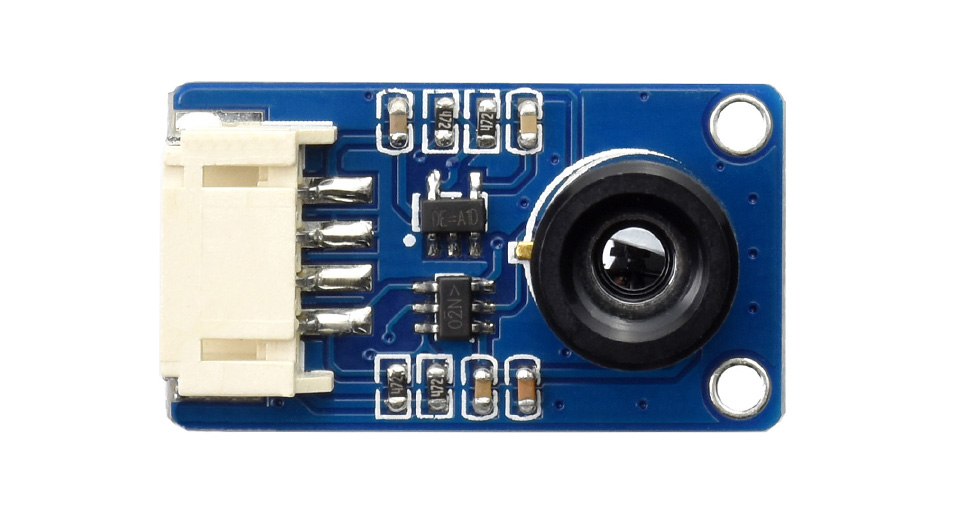

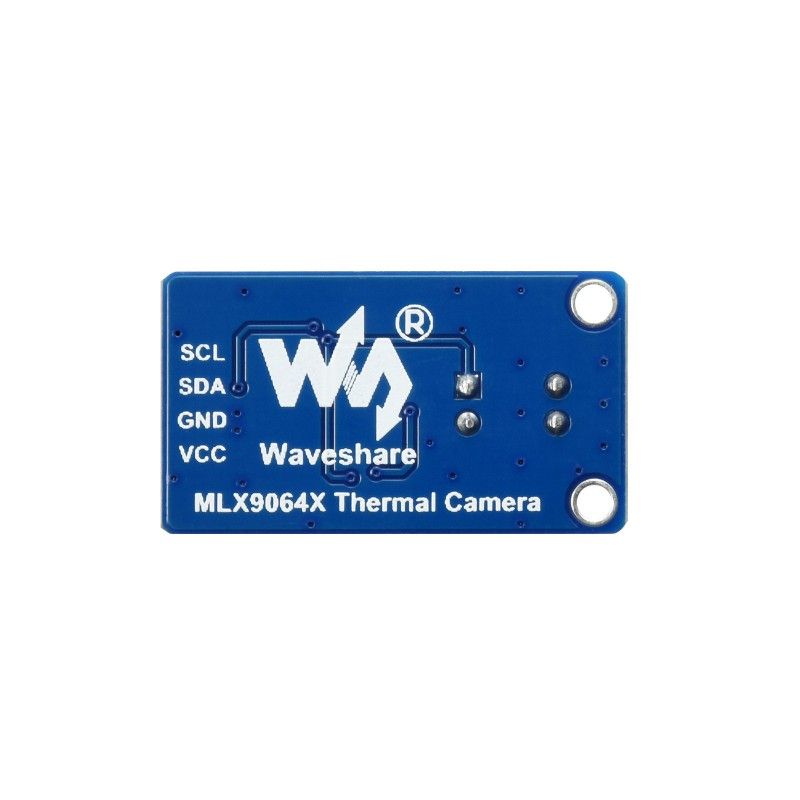

Розпіновка (I²C)

• VCC — 3,3 В / 5 В
• GND
• SDA — I²C data MCU
• SCL — I²C clock MCU

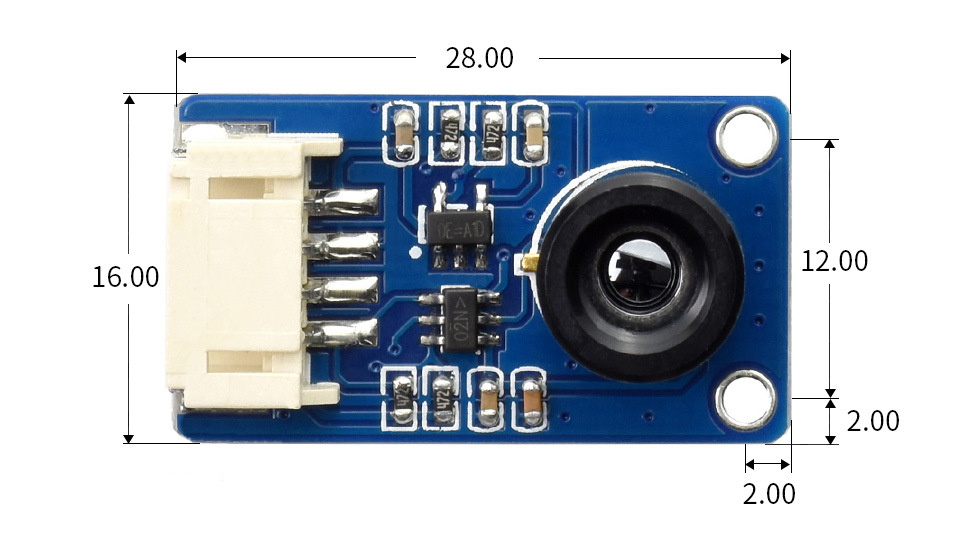

Габарити: 28 × 16 мм

Wiki: MLX90641-D55_Thermal_Camera

Комплект поставки

1. MLX90641-D55 × 1
2. Кабель PH2.0 4-pin × 1

Вага: 0,007 кг
