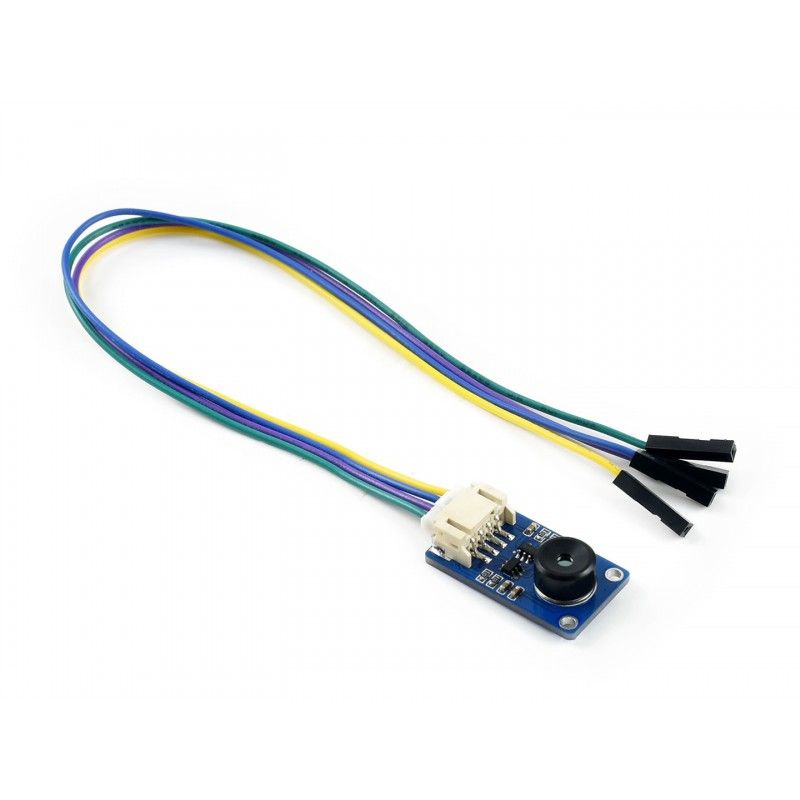

Waveshare MLX90640-D110 Thermal Camera (17219) інфрачервона тепловізійна камера

Опис Waveshare MLX90640-D110 Thermal Camera (17219)

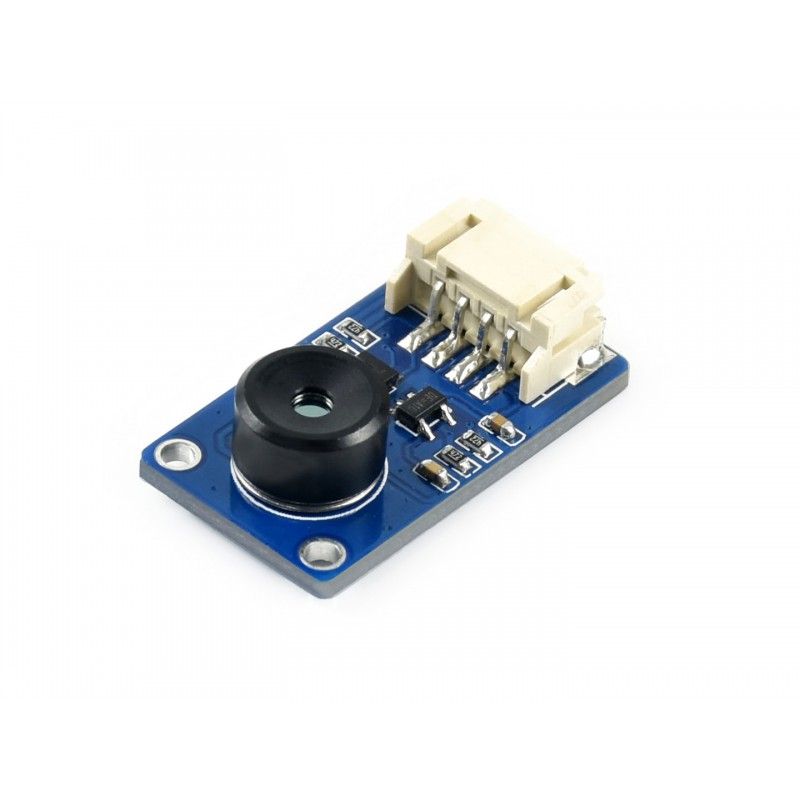

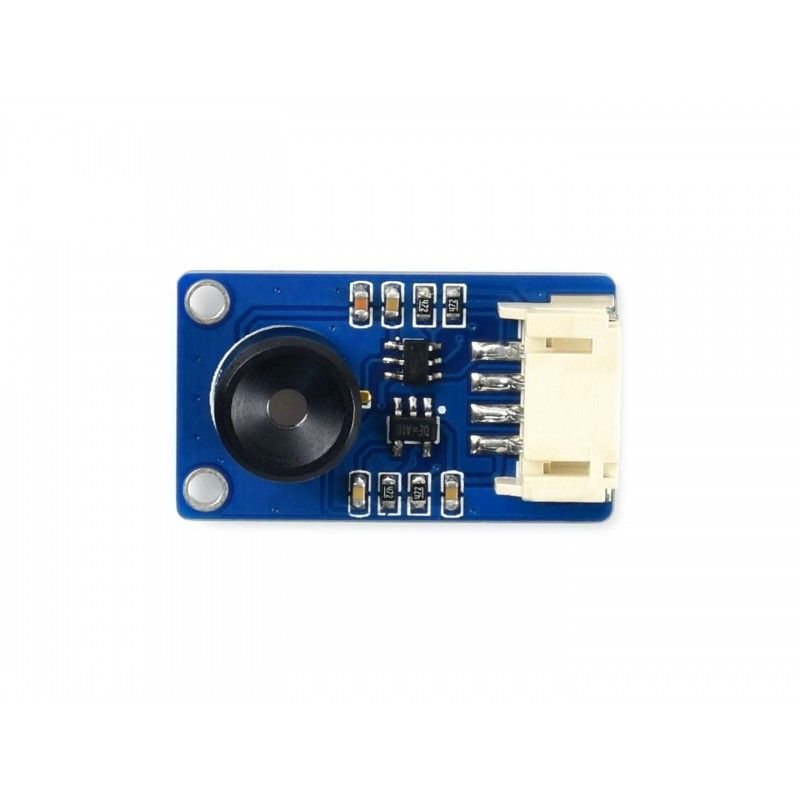

Waveshare MLX90640-D110 Thermal Camera (17219) – модуль тепловізійної камери з інфрачервоною матрицею 32×24 пікселі та широким кутом огляду 110°. Камера призначена для безконтактного вимірювання температури та побудови теплових зображень об’єктів у полі зору.

Модуль використовує дальню ІЧ-матрицю MLX90640, що вимірює розподіл інфрачервоного випромінювання та за допомогою розрахунків перетворює його в температуру поверхні. Невеликий форм-фактор дозволяє легко інтегрувати камеру в промислові системи моніторингу, проєкти «розумного» будинку, робототехніку або навчальні стенди.

Функціональність та застосування

Waveshare MLX90640-D110 підходить для:

• виявлення теплових витоків у будівлях та обладнанні;
• моніторингу температури вузлів у промислових установках;
• контролю нагріву електроніки та друкованих плат;
• освітніх проєктів і лабораторних робіт з тепловізійної зйомки;
• інтеграції в системи технічного зору на базі популярних контролерів.

Інтерфейси, сумісність та живлення

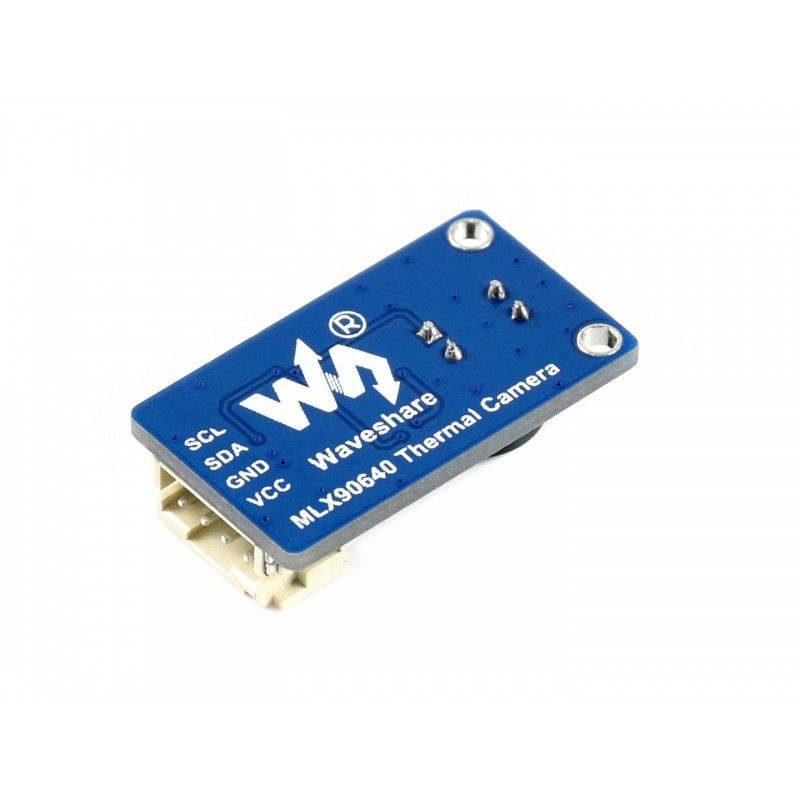

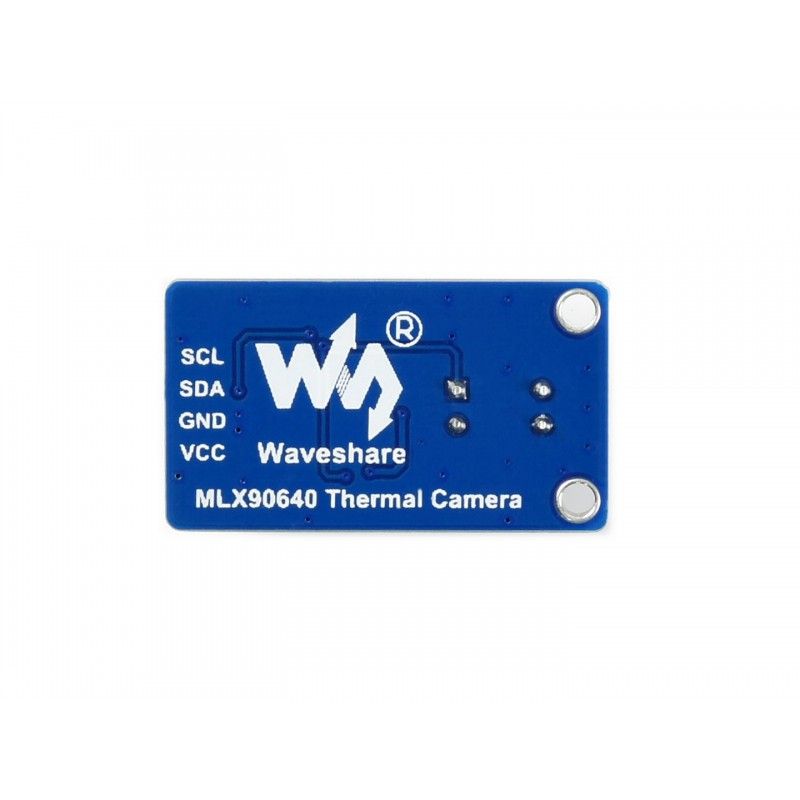

Камера реалізована як модуль камери (тип аксесуара – камери і об'єктиви) та підключається через інтерфейс I2C. Підтримується швидкий режим I2C зі швидкістю передачі даних до 1 МГц, що дозволяє отримувати дані з матриці з необхідною частотою оновлення.

Модуль сумісний із хост-платформами:

• Raspberry Pi;
• Arduino (ESP32);
• STM32.

Передбачено вбудований перетворювач напруги, тому камера може працювати як від 3,3 В, так і від 5 В, що спрощує використання в різних проектах, включно з пристроями на батарейному живленні.

Основні особливості та характеристики

• ІЧ-матриця MLX90640, роздільна здатність 32×24 пікселі.
• Широкий кут огляду (FOV) 110° для зйомки великих областей.
• Інтерфейс I2C, можливість роботи в швидкому режимі (до 1 МГц).
• NETD (шумовий еквівалент різниці температур) 0,1 K RMS при частоті оновлення 1 Гц.
• Робоча напруга: 3,3 В/5 В (вбудований перетворювач напруги).
• Низьке енергоспоживання, придатна для мобільних та автономних пристроїв.
• Ресурси для розробки та приклади коду для Raspberry Pi, Arduino (ESP32), STM32.
• Особливість: Thermal Imaging – повноцінна термографія в компактному модулі.
• Виробник: Waveshare, країна виробника: Made in China.
• Модель: 17219.
