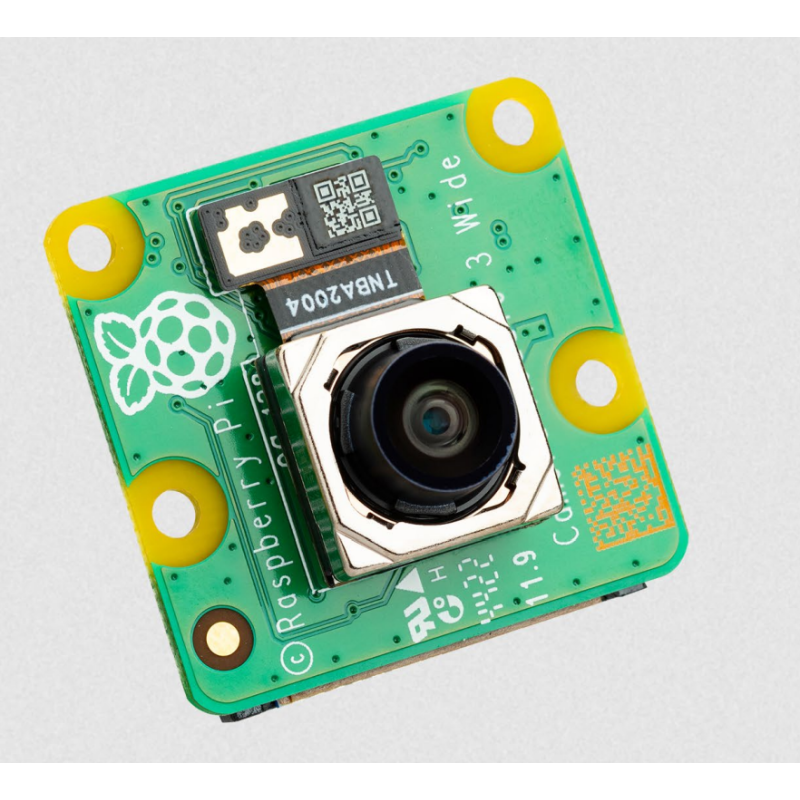

Raspberry Pi Camera Module 3 Ширококутна камера для Raspberry Pi

Камера Raspberry Pi Camera Module 3 Ширококутна від Raspberry Pi, модель SC0874 — модуль камери з 12 Мп сенсором Sony IMX708, інтерфейсом CSI/DSI для підключення до SBC Raspberry Pi, виробництво Made in UK.

Призначення та сумісність

Raspberry Pi Camera Module 3 Wide — компактний модуль камери для зйомки фото та відео з широким кутом огляду й підтримкою HDR та фазового автофокусу. Підходить для застосувань на базі одноплатних комп’ютерів Raspberry Pi, де потрібне широке поле зору.

Сумісність (через інтерфейс CSI/DSI):

• Raspberry Pi 5
• Raspberry Pi 4 Model B
• Raspberry Pi 3 Model B/B+
• Raspberry Pi 3 Model A+
• Raspberry Pi 2 Model B/B+
• Raspberry Pi Zero/Zero W (для пізніших моделей потрібен окремий FPC‑адаптер; ранні Zero без роз’єму FPC несумісні)
• Raspberry Pi Compute Module 4

Розмір плати та монтажні отвори відповідають Pi Camera Module 2, при цьому висота (розмір Z) дещо більша через покращену оптику.

Основні характеристики

Модуль побудований на сенсорі Sony IMX708 (CMOS, зворотне підсвічування) з інтегрованим ІЧ‑фільтром та ширококутним об’єктивом.

• Роздільна здатність сенсора: 11,9 Мп (4608 × 2592 пікселів)
• Діагональ датчика: 7,4 мм
• Розмір пікселя: 1,4 мкм × 1,4 мкм
• Фокусна відстань: 2,7–2,75 мм
• Діапазон фокусування: від 5 см до ∞
• Діагональне поле зору: 120°
• Горизонтальне поле зору: 102°
• Вертикальне поле зору: 67°
• Діафрагма (F-число): F2.2
• Особливість: ширококутний (Wide) об’єктив
• ІЧ‑фільтр: інтегрований

Підтримувані режими відео:

• 1080p50
• 720p100
• 480p120

Вихідні дані сенсора — RAW10. Підтримується режим HDR до 3 Мп.

Автофокус та програмна підтримка

Модуль використовує систему автофокусування з визначенням фази (PDAF) для швидкого та точного наведення на різні відстані. Усі функції, включно зі швидким автофокусом, підтримуються бібліотекою libcamera, що робить модуль зручним як для початківців, так і для досвідчених користувачів Raspberry Pi.

Всі варіанти Camera Module 3, включно з Wide, мають:

• 12‑Мп датчик зображення Sony IMX708 із зворотним підсвічуванням
• Високе співвідношення сигнал/шум (SNR)
• Вбудовану 2D динамічну корекцію дефектних пікселів (DPC)
• Функцію QBC Re-mosaic
• Режим HDR (до 3 Мп)
• Послідовний вихід даних CSI‑2
• 2‑провідний послідовний інтерфейс керування (I2C: Fast та Fast Mode Plus)
• 2‑провідне послідовне керування механізмом фокусування

Інтерфейси, підключення та умови експлуатації

• Інтерфейс до плати Raspberry Pi: CSI/DSI (послідовний вихід CSI‑2)
• Довжина стрічкового кабелю в комплекті: 150–200 мм (15 × 1 мм FPC роз’єм)
• Робоча температура: від 0°C до 50°C
• Габарити модуля камери: 25 × 24 × 12,4 мм

Модуль Raspberry Pi Camera Module 3 планується до виробництва щонайменше до січня 2030 року.

Варіанти лінійки Camera Module 3

Лінійка Pi Camera Module 3 включає 4 моделі:

• Стандартний та ширококутний (Wide) варіанти
• З інфрачервоним фільтром або без нього (NoIR)

Комплект поставки

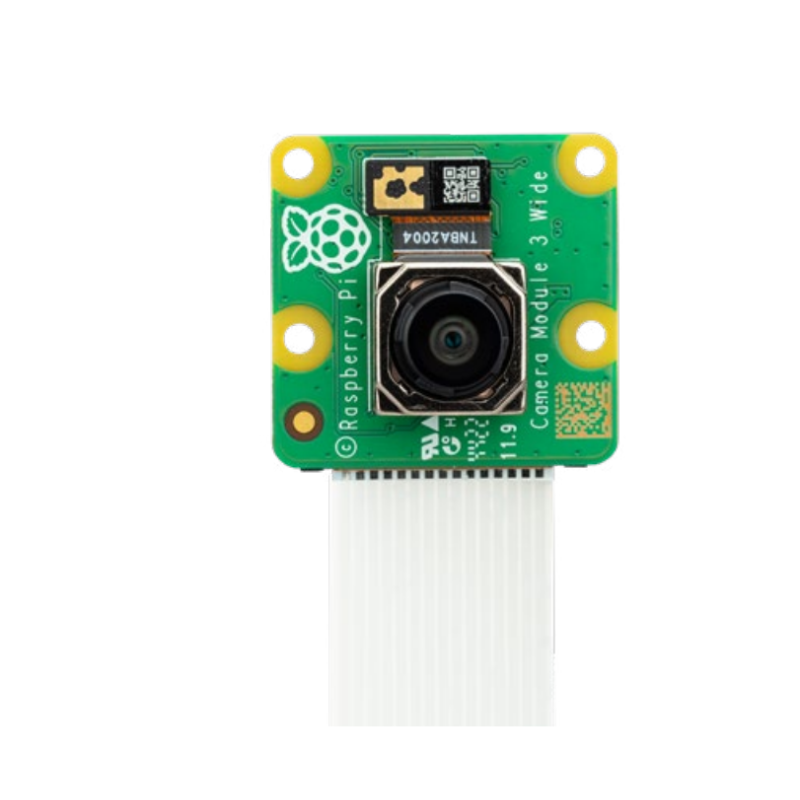

• Камера Raspberry Pi Camera Module 3 Wide — 1 шт.
• Raspberry Pi Camera Cable FFC, 150 мм — 1 шт.
