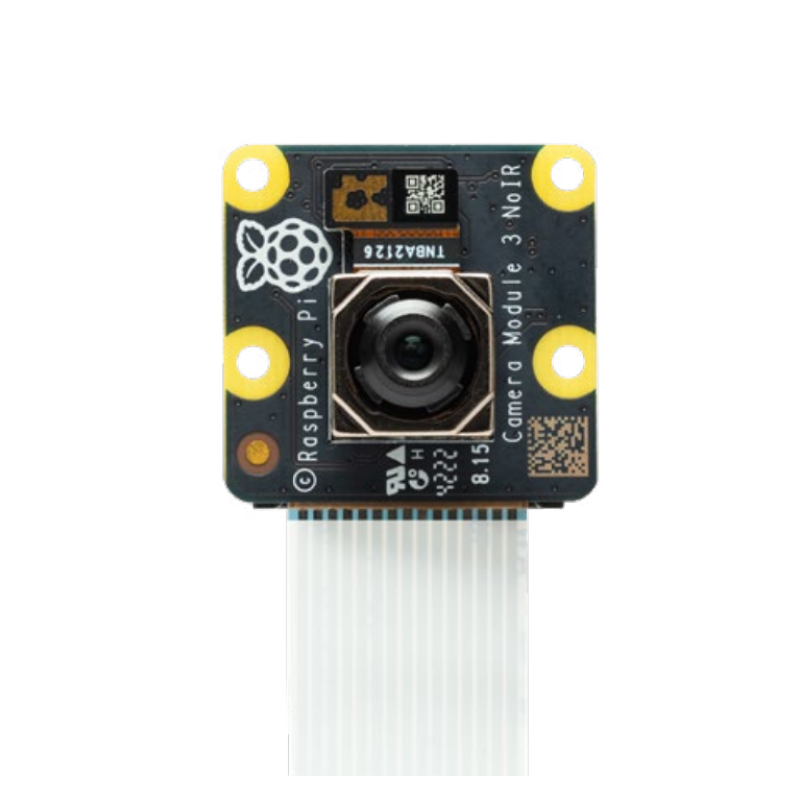

Raspberry Pi Camera Module 3 12МП NoIR камера для Raspberry Pi

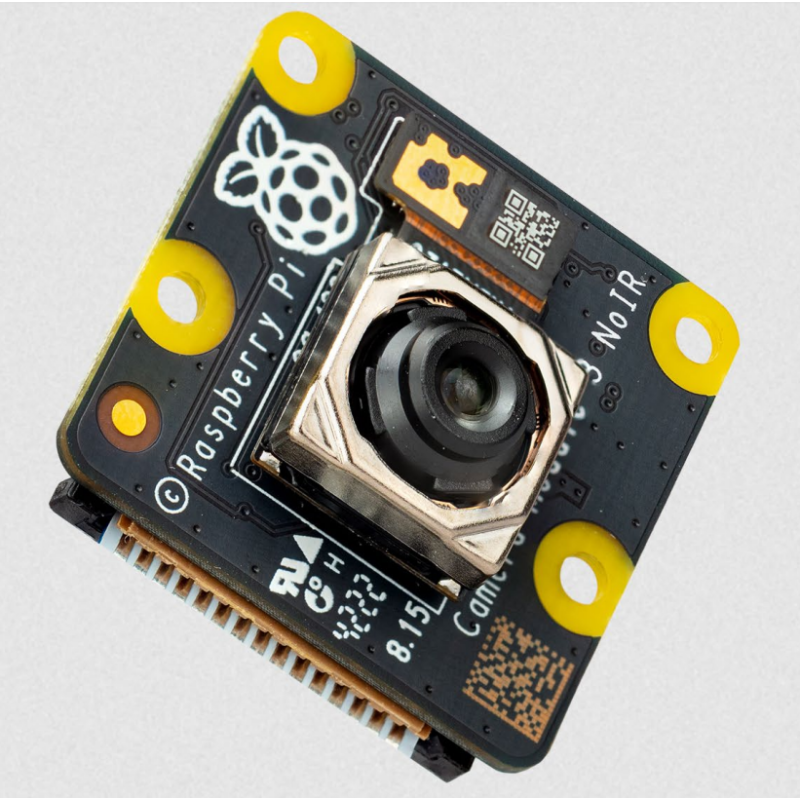

Камера Raspberry Pi Camera Module 3 без ІЧ-фільтра 12МП від Raspberry Pi, модель SC0873, оснащена 12-мегапіксельним сенсором Sony IMX708 з HDR та фазовим автофокусом, підключається через інтерфейс CSI/DSI та виробляється Made in UK.

Призначення та сумісність

Raspberry Pi Camera Module 3 NoIR (SC0873) — це модуль камери без інфрачервоного фільтра (NoIR), чутливий до ІЧ-випромінювання. Підходить для застосувань, де потрібна робота в інфрачервоному діапазоні.

Модуль сумісний з такими платами:

• Raspberry Pi 4 Model B
• Raspberry Pi 3 Model B / B+
• Raspberry Pi 3 Model A+
• Raspberry Pi 2 Model B / B+
• Raspberry Pi Zero / Zero W (для ранніх версій без FPC-роз’єму потрібен адаптер, продається окремо)
• RPi Compute Module 4

Модуль підтримується бібліотекою libcamera, включно з функцією швидкого автофокусу Camera Module 3.

Основні характеристики

• Сенсор: Sony IMX708, CMOS, 12 МП (11,9 мегапікселя)
• Роздільна здатність: 4608 × 2592 пікселів
• Розмір сенсора: діагональ 7,4 мм
• Розмір пікселя: 1,4 мкм × 1,4 мкм
• Фокусна відстань: 4,74 мм
• Фокусне співвідношення (діафрагма): F1,8
• Діапазон фокусування: 10 см → ∞
• Тип автофокусу: фазове автофокусування (PDAF)
• Поле зору (FoV): 75° діагональне / 66° горизонтальне / 41° вертикальне
• ІЧ-фільтр: відсутній (NoIR, чутливість до ІЧ-випромінювання)
• Відеорежими: 1080p50, 720p100, 480p120
• Режим HDR: до 3 мегапікселів
• Формат виходу: RAW10
• Дані: послідовний вихід CSI‑2
• 2-провідний послідовний зв’язок (I2C, підтримка Fast mode та Fast mode Plus)
• 2-провідне послідовне керування механізмом фокусування
• Високе співвідношення сигнал/шум (SNR)
• Вбудована 2D динамічна корекція дефектних пікселів (DPC)
• Функція QBC Re-mosaic
• Робоча температура: від 0°C до 50°C
• Термін виробництва: очікується у виробництві щонайменше до січня 2030 року

Габарити плати: 25 × 24 × 11,5 мм (для стандартного варіанту; модуль трохи вищий за Pi Camera Module 2 завдяки покращеній оптиці).

Інтерфейси та підключення

• Інтерфейс підключення до Raspberry Pi: CSI/DSI (через 15 × 1 мм FPC)
• Довжина стрічкового кабелю в комплекті: 200 мм (опис) / Raspberry Pi Camera Cable FFC 150 мм (комплектація)
• Роз’єм кабелю: 15 × 1 мм FPC

Модуль використовує стандартний інтерфейс камери Raspberry Pi і повністю інтегрується з програмним стеком libcamera.

Лінійка Raspberry Pi Camera Module 3

Сімейство Camera Module 3 включає 4 модифікації:

• стандартний та ширококутний (Wide) варіанти
• версії з інфрачервоним фільтром та без нього (NoIR)

Усі варіанти мають сенсор Sony IMX708 із зворотним підсвічуванням, високим SNR, підтримкою HDR до 3 МП, PDAF-автофокусом, DPC та QBC Re-mosaic.

Комплект поставки

• Камера Raspberry Pi Camera Module 3 NoIR — 1 шт.
• Кабель Raspberry Pi Camera Cable FFC, 150 мм — 1 шт.
