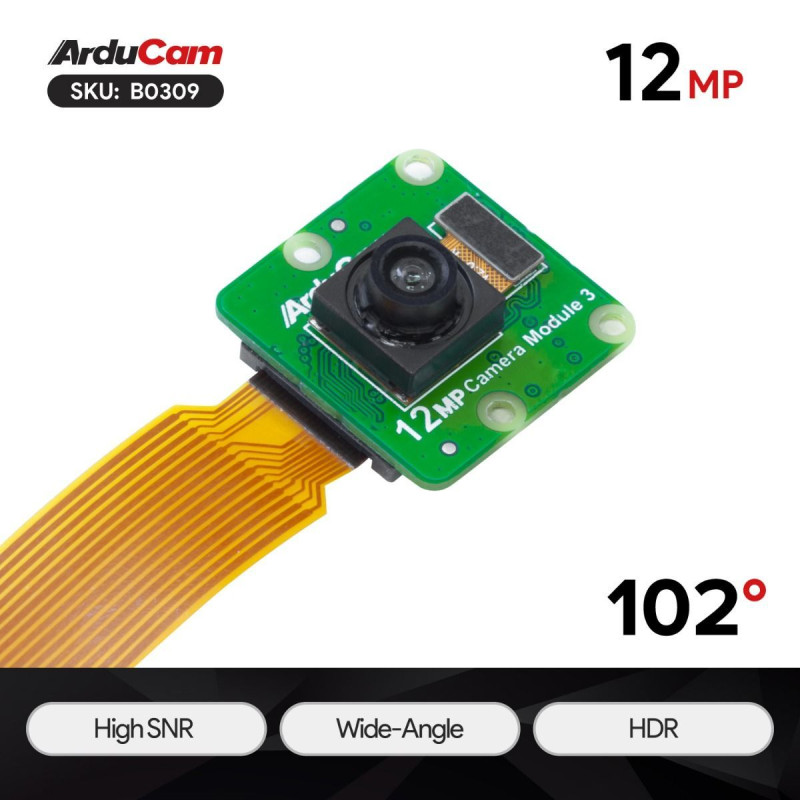

Камера Arducam 12MP IMX708 102 Degree Wide-Angle Fixed Focus HDR High SNR

Arducam 12MP IMX708 102 Degree Wide-Angle Fixed Focus HDR High SNR Camera - це камера високої чіткості з ширококутним об'єктивом (102 градуси), яка оснащена сенсором Sony IMX708. Завдяки роздільній здатності 12 мегапікселів, HDR (високий динамічний діапазон) та високому рівню сигнал/шум (High SNR), ця камера ідеально підходить для зйомки у складних умовах освітлення. Камера використовує датчик зображення Sony 11,9 МП IMX708, який можна використовувати для зйомки відео у форматі Full HD, а також фотографій і має режим HDR до 3 мегапікселів. Широкий кут огляду робить її чудовим рішенням для відеоспостереження, робототехніки, AR/VR додатків і проектів Інтернету речей (IoT), де важливо охопити максимальну площу сцени.

Функціональність та призначення модуля камери

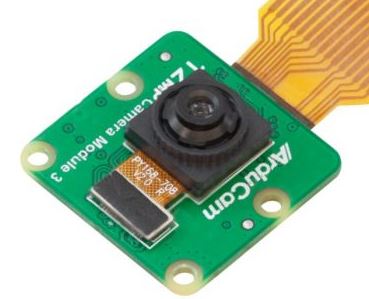

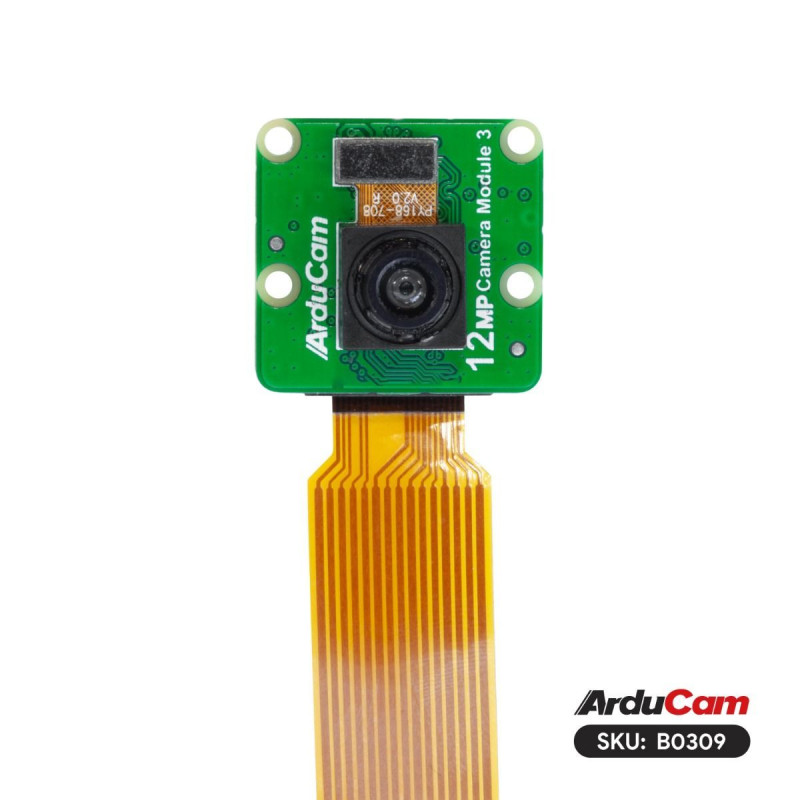

Arducam 12MP IMX708 Wide-Angle Fixed Focus HDR High SNR Camera (V130572) - це модуль камери для Raspberry Pi з інтерфейсом CSI/DSI, побудований на сенсорі Sony IMX708. Ширококутний об’єктив із фіксованим фокусом 102° підходить для проєктів, де потрібно охопити велику сцену без механічного автофокуса: системи відеоспостереження, робототехніка, стаціонарні IoT-вузли, стенди комп’ютерного зору та AR/VR.

Модуль забезпечує високу деталізацію завдяки роздільній здатності сенсора 11,9 МП (4608 x 2592), підтримує режими HDR та має високий рівень сигнал/шум, що покращує якість зображення при контрастному або слабкому освітленні. Інтегрований ІЧ-фільтр орієнтований на роботу у видимому діапазоні спектра, тому модуль підходить для денних застосувань та задач, де важлива коректна передача кольорів.

Основні особливості

• Доповнення до RPi Camera Module 3. Ширококутний модуль з фіксованим фокусом IMX708 призначений для випадків, коли автофокусні об’єктиви небажані (вібрації, фіксовані інсталяції, промислові системи).
• Якісне зображення. 12 МП CMOS-сенсор Sony IMX708 із заднім підсвічуванням, підтримка HDR для вихідного зображення до 3 МП, максимальна роздільна здатність 4608 x 2592. Вбудовані алгоритми 2D DPC та QBC Re-mosaic допомагають підвищити відношення сигнал/шум (SNR).
• Широкий кут огляду. Об’єктив із полем зору до 120° (D) / 102° (H) / 67° (V) забезпечує охоплення великої сцени - корисно для відеоспостереження, робототехніки, панорамних інтерфейсів та IoT-камер.
• Вбудована підтримка Raspberry Pi. Модуль камери працює з Raspberry Pi без встановлення сторонніх драйверів - достатньо підключити через CSI/DSI та внести зміни у конфігураційний файл Raspberry Pi OS відповідно до документації.
• Гнучке підключення. У комплекті FPC-кабелі 15-22 pin та 22-22 pin для зручного монтажу з різними моделями Raspberry Pi.

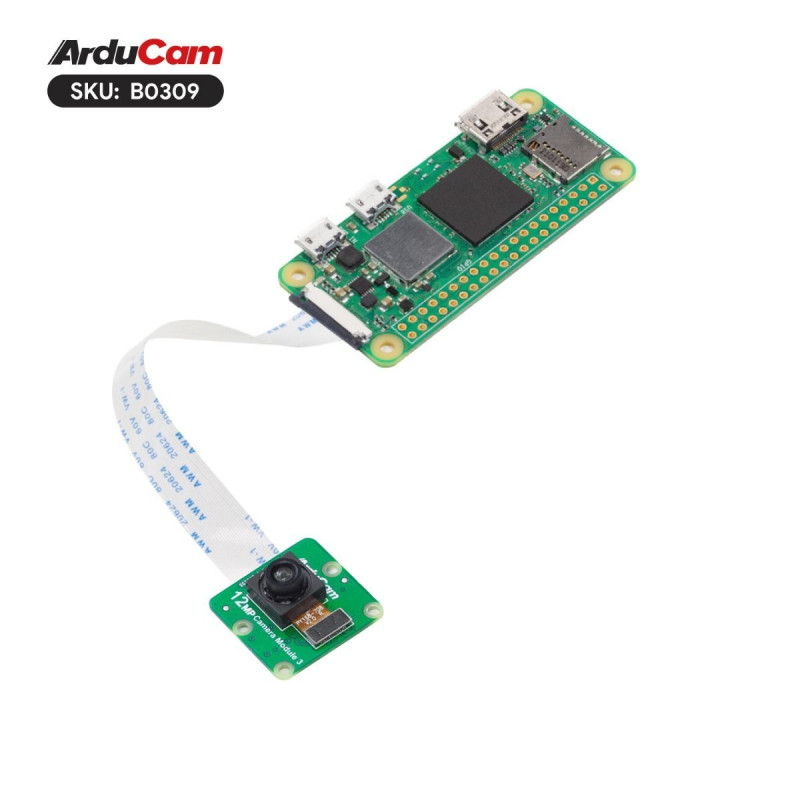

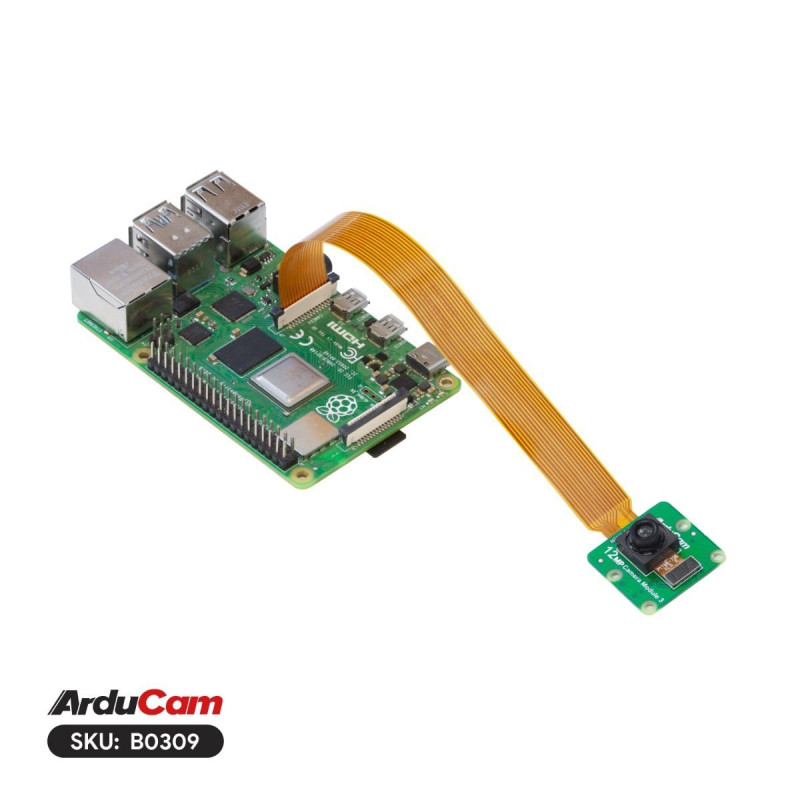

Модуль камери виробництва ArduCAM (країна виробника: Made in China) під’єднується безпосередньо до камерального роз’єму Raspberry Pi через стандартний роз’єм CSI. Це спрощує інтеграцію у проєкти на базі Raspberry Pi 5, 4 Model B, 3 Model B/B+, 3 Model A+, 2 Model B/B+, 1 Model B/B+, 1 Model A+, Raspberry Pi Zero/Zero W та Compute Module 4 за допомогою відповідних FPC-кабелів.

Технічні характеристики

• Датчик зображення: IMX708
• Роздільна здатність сенсора: 11,9 мегапікселів (4608 x 2592)
• Режими відео: 2304 x 1296p56, 2304 x 1296p30 HDR, 1536 x 864p120
• Область зображення сенсора: 6,45 x 3,63 мм (діагональ 7,4 мм)
• Розмір пікселя: 1,4 мкм x 1,4 мкм
• Оптичний розмір: 1/2,43"
• ІЧ-чутливість: інтегрований ІЧ-фільтр (лише видиме світло)
• Тип фокусу лінзи: фіксований фокус
• Фокусна відстань лінзи: 2,75 мм, F.NO F2.2
• Поле зору (FOV): 120° (D) x 102° (H) x 67° (V)

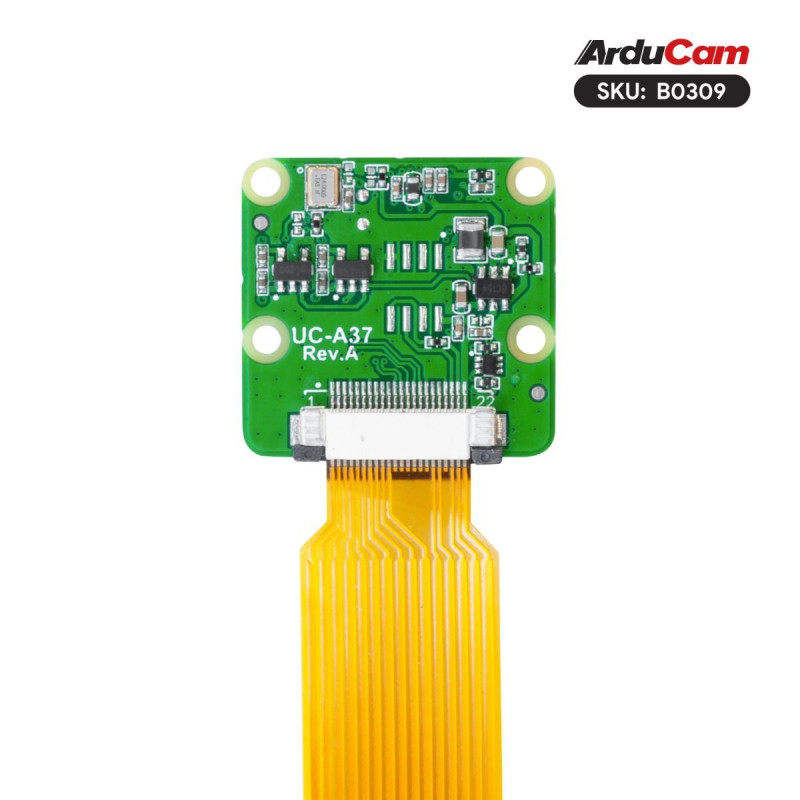

• Габаритні розміри плати камери: 25 мм x 24 мм
• Інтерфейс підключення (female): CSI/DSI
• Підтримувана платформа: Raspberry Pi 5/4B/3B+/3/2/CM3/CM4/Zero W/Zero 2 W

Сумісність і застосування

• Тип пристрою: модуль камери для Raspberry Pi
• Сумісність: Raspberry Pi 5, Raspberry Pi 4 Model B, Raspberry Pi 3 Model B/B+, Raspberry Pi 3 Model A+, Raspberry Pi 2 Model B/B+, Raspberry Pi 1 Model B/B+, Raspberry Pi 1 Model A+, Raspberry Pi Zero/Zero W, RPi Compute Module 4 (за наявності відповідних роз’ємів та кабелів)
• Основні сценарії використання: відеоспостереження, комп’ютерний зір, робототехніка, AR/VR-стенди, IoT-проєкти з широким полем огляду, лабораторні та навчальні комплекти на базі Raspberry Pi

Завдяки вбудованій підтримці в Raspberry Pi OS, для роботи камери Arducam IMX708 зазвичай достатньо підключення через CSI та налаштування конфігураційних параметрів системи згідно з документацією виробника.

Wiki: https://docs.arducam.com/Raspberry-Pi-Camera/Native-camera/12MP-IMX708/

Комплект поставки

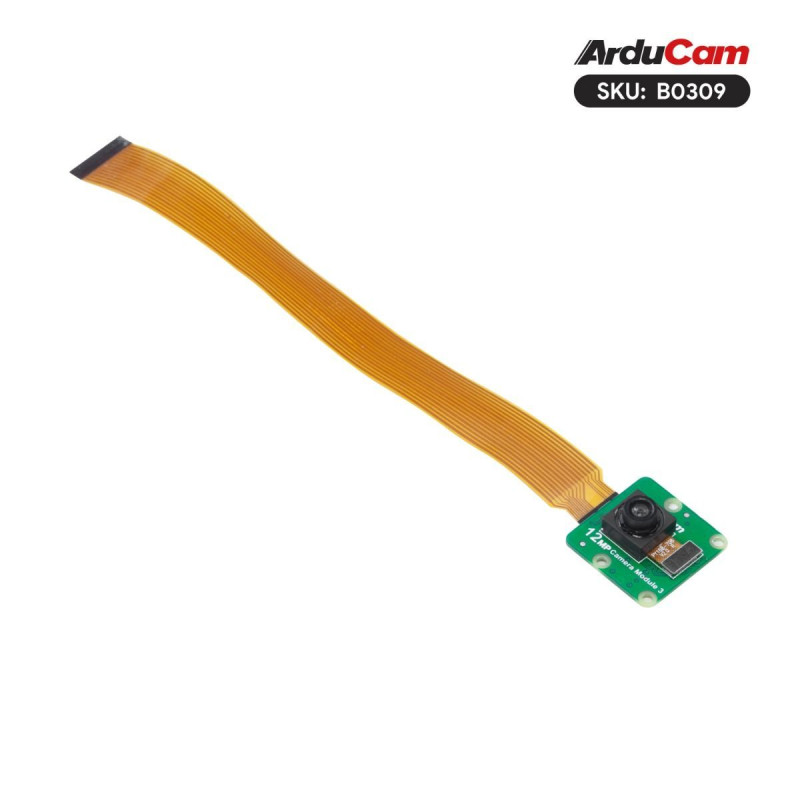

1. Arducam 12MP IMX708 ширококутний модуль камери з фіксованим фокусом x1

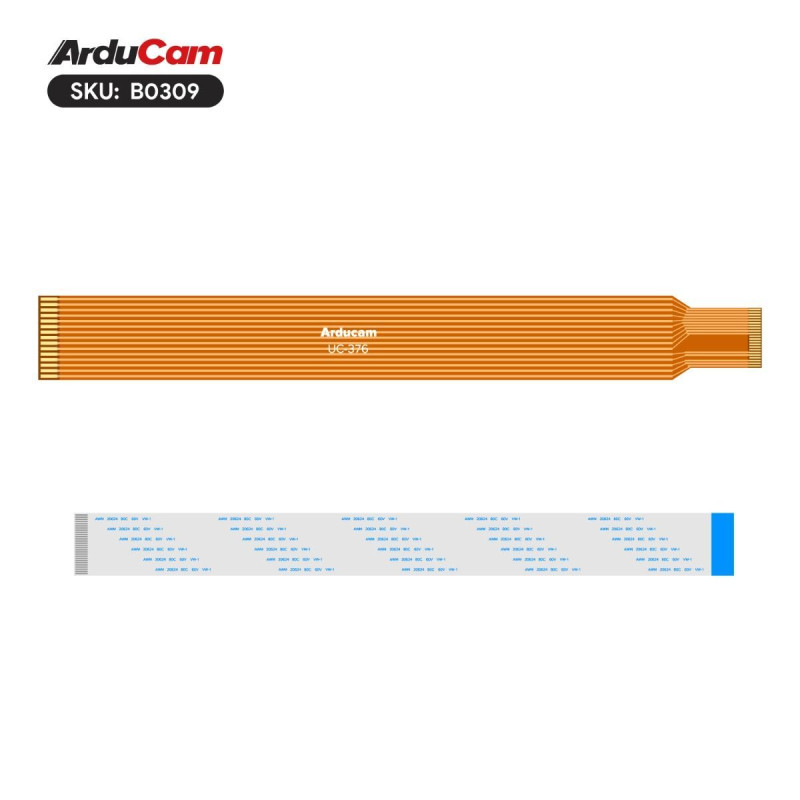

2. Кабель FPC 150 мм 15-22 контактів x1
3. Кабель FPC 22pin-22pin 150 мм x1
