Програматор Xilinx Platform Cable USB (6530) для прошивки та налагодження FPGA/CPLD

Програматор Platform Cable USB (6530) Waveshare V88068 — USB-програматор та відлагоджувач для внутрішньосхемного програмування пристроїв Xilinx з підтримкою JTAG, Slave-Serial та SPI, країна виробника: Made in China.

Призначення та сумісність

Platform Cable USB, Programmer & Debugger for Xilinx Devices призначений для конфігурації та внутрішньосхемного програмування широкого спектра мікросхем Xilinx через USB-з’єднання з ПК. Підтримується програмування:

• усіх пристроїв Xilinx FPGA: UltraScale, 7 серії, Zynq, Kintex, Virtex, Artix, Spartan тощо;
• пристроїв Xilinx CPLD: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II тощо;
• пристроїв Xilinx PROM: платформа Flash XCF00S, XCF00P, XL тощо.

Основні характеристики

• Апаратна основа CY7C68013A + FPGA, сумісна з оригінальним XILINX USB Platform Cable та Platform Cable USB II.
• Підтримка JTAG, Slave-Serial і SPI програмування для всіх сумісних пристроїв Xilinx.
• Інтерфейси для цільових плат з рівнями живлення 5 В / 3,3 В / 2,5 В / 1,8 В / 1,5 В.
• Додаткова тактова частота з автоматичним налаштуванням частоти через програмне забезпечення XILINX.
• Автоматичне оновлення прошивки для підтримки нових версій ПЗ і пристроїв.
• Антистатичний захист і багатошарова ізоляція для безпеки цільового обладнання та самого програматора.
• Підтримка поширених інструментів: Xilinx ISE, iMPACT, ChipScope, Vivado.
• Вага виробу: 0,194 кг.

Інтерфейси та підключення

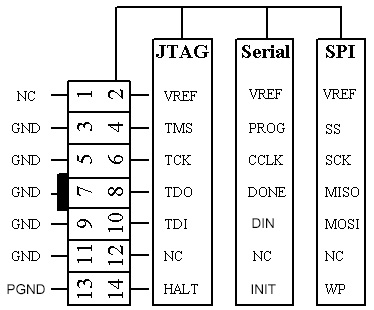

Підключення до ПК здійснюється через інтерфейс USB. До цільової плати програматор під’єднується за допомогою одного з трьох інтерфейсів:

• JTAG;
• Slave Serial;
• SPI.

Кабель платформи USB забезпечує кілька варіантів роз’ємів для сумісності з офіційними відладочними платами та іншими платами розробки.

Статус світлодіодів:

• червоний — USB підключений;
• жовтий — USB підключений, активний Vref (цільова плата включена).

При підключенні важливо правильно з’єднати VCC та GND, щоб уникнути пошкодження Platform Cable USB.

Програмне забезпечення та ресурси

Програматор працює з інструментами Xilinx:

• Xilinx ISE;
• iMPACT;
• ChipScope;
• Vivado.

Інформація для розробників: демонстраційні коди, схеми, таблиці даних та інші матеріали доступні на сторінці виробника:

www.waveshare.com/wiki/Platform_Cable_USB

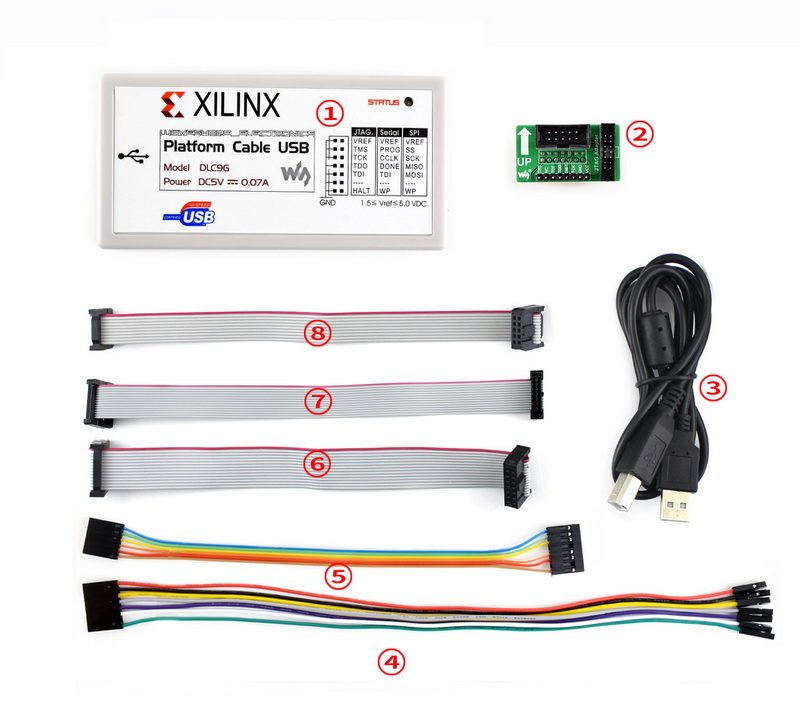

Комплект поставки

1. Platform Cable USB основний модуль — 1 шт.
2. JTAG адаптер — 1 шт.
3. USB кабель — 1 шт.
4. Кабель 8-pin розʼєм to 7-pin окремі розʼєми — 1 шт.
5. Кабель 8-pin розʼєм to 6-pin розʼєм — 1 шт.
6. 14-pin (2.54mm pitch) JTAG кабель — 1 шт.
7. 14-pin (2mm pitch) JTAG кабель — 1 шт.
8. 10-pin (2.54mm pitch) JTAG кабель — 1 шт.
