Waveshare RP2040-Plus-16MB Development Board (23503) плата розробки з 16MB Flash

Waveshare RP2040-Plus-16MB Development Board (23503) – плата розробки від виробника Waveshare, модель 23503, на базі мікроконтролера серії RP2040 з 16 МБ вбудованої флеш-пам’яті та роз’ємом USB Type-C, країна виробника: Made in China.

Призначення та сумісність

Плата Waveshare RP2040-Plus-16MB призначена для розробки та прототипування вбудованих систем, контролерів, навчальних і експериментальних проєктів. Вона сумісна за розпіновкою з Raspberry Pi Pico, що полегшує міграцію існуючих схем і прошивок та використання готових макетів.

Зубчасті контакти (castellated) по краях дозволяють припаювати плату як модуль MCU безпосередньо до власних друкованих плат, спрощуючи перехід від прототипу до серійного виробу.

Основні характеристики

• Мікроконтролер: RP2040, розроблений Raspberry Pi (Велика Британія).
• Архітектура: двоядерний Arm Cortex-M0+.
• Тактова частота: до 133 МГц.
• ОЗП: 264 КБ SRAM.
• Пам’ять: 16 МБ вбудованої флеш-пам’яті (W25Q128JVSIQ) для прошивок і даних.
• Живлення: вбудований DC-DC перетворювач MP28164 (buck-boost), струм навантаження до 2 А.
• Керування зарядом батареї: мікросхема ETA6096.
• Гніздо батареї: роз’єм MX1.25 для літієвої батареї 3,7 В з можливістю одночасної зарядки та живлення плати.
• Вбудовані модулі: точний годинник і таймер, температурний сенсор.
• Програмовані автомати введення-виведення: 8 × PIO для реалізації різних периферійних протоколів.
• Розміри плати: 51 × 21 мм.
• Вага: 0,004 кг.

Інтерфейси та підключення

• Підключення до ПК: USB 1.1 з підтримкою режимів пристрою та хоста.
• Роз’єм USB: USB Type-C.
• GPIO: 26 багатофункціональних контактів, розпіновка сумісна з Raspberry Pi Pico.
• Інтерфейси введення-виведення:
  • 2 × SPI,
  • 2 × I2C,
  • 2 × UART,
  • 3 × 12-розрядний АЦП,
  • 16 × каналів ШІМ.

Набір інтерфейсів дозволяє будувати компактні контролери, прототипи IoT-пристроїв, автономні сенсорні модулі та вузли керування периферією через SPI, I2C, UART і PWM.

Елементи плати

• LED: користувацький світлодіод (не індикатор живлення).
• USB: роз’єм Type-C.
• ETA6096: високоефективний менеджер зарядки літієвої батареї.
• MP28164: високоефективна мікросхема DC-DC buck-boost.
• Кнопка BOOT: утримуйте під час скидання для входу в режим завантаження.
• Вбудована флеш-пам’ять: 16 МБ, W25Q128JVSIQ.
• Кнопка RESET.
• RP2040: двоядерний процесор з частотою до 133 МГц.
• Роз’єм MX1.25 батареї: для літієвої батареї 3,7 В, зарядка та живлення плати.
• Розпіновка: сумісна з Raspberry Pi Pico.
• Тестові точки USB: підключення до інтерфейсу USB.
• Тестова точка BOOT: підключення до кнопки BOOT.
• Тестові точки DEBUG.

Розпіновка та габарити

Розпіновка:

Елементи плати та інтерфейси (схема розташування):

Габаритні розміри: 51 мм × 21 мм

Програмне забезпечення та ресурси

Актуальну документацію, схеми, приклади та рекомендації з використання плати Waveshare RP2040-Plus можна знайти на Wiki виробника:

RP2040-Plus – документація Waveshare

Комплект поставки

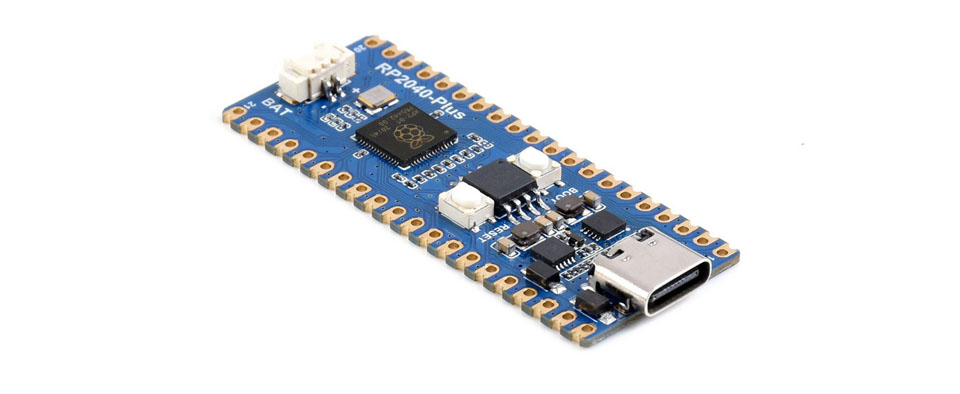

• Плата RP2040-Plus – 1 шт.
