Плата розробника ESP32-S3-Touch-AMOLED-1.91-M з сенсорним AMOLED-дисплеєм 1.91"

Плата розробника ESP32-S3-Touch-AMOLED-1.91-M від Waveshare, модель V131117, базується на мікроконтролері серії ESP32-S3 з двоядерним 32-біт процесором Xtensa LX7 та вбудованим 1,91" сенсорним AMOLED-дисплеєм; країна виробництва: Made in China.

Призначення та сумісність

Плата розробника ESP32-S3-Touch-AMOLED-1.91-M призначена для створення інтерактивних IoT-рішень і графічних інтерфейсів на базі ESP32-S3. Вона підходить для експериментів із бездротовими застосунками, прототипування розумних пристроїв, носимих гаджетів, домашньої автоматизації та інших вбудованих систем, де потрібен кольоровий сенсорний дисплей та датчики руху.

Основні характеристики

• Мікроконтролер: високопродуктивний 32-біт двоядерний процесор Xtensa LX7 (ESP32-S3), тактова частота до 240 МГц.
• Памʼять: 512 КБ SRAM, 384 КБ ROM, вбудована 16 МБ флеш-памʼять та 8 МБ PSRAM.
• Дисплей: вбудований 1,91" AMOLED, сенсорний екран, роздільна здатність 240 × 536, 16,7 млн кольорів, контрастність 100000:1, яскравість 350 кд/м², широкий кут огляду.
• Драйвер дисплея: інтерфейс звʼязку QSPI, драйвер RM67162.
• Сенсорний екран: мікросхема FT3168.
• Бездротові інтерфейси: 2,4 ГГц Wi‑Fi (802.11 b/g/n) та Bluetooth 5 (LE) з вбудованою антеною; можливість підключення зовнішньої антени шляхом перепайки резистора.
• Додаткові датчики: вбудований 6-осьовий IMU QMI8658 (3-осьовий акселерометр + 3-осьовий гіроскоп) для виявлення руху та підрахунку кроків.
• Корпус: міцний анодований алюміній.

Інтерфейси та підключення

• USB Type-C – живлення плати, завантаження прошивки та налагодження.
• Розʼєм MX1,25 для зарядки/розрядки вбудованої літієвої батареї 3,7 В.
• Слот для карти TF – зовнішнє зберігання зображень та файлів.
• Сумісність із розʼємом Pico та наявність кількох периферійних інтерфейсів, що розширюють можливості підключення.

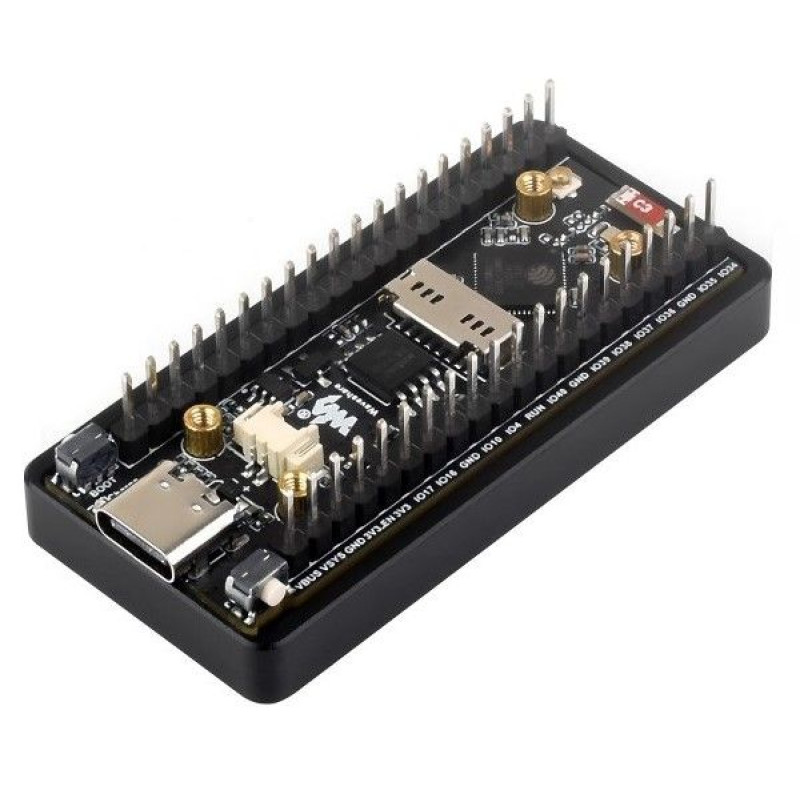

Елементи плати та розпіновка

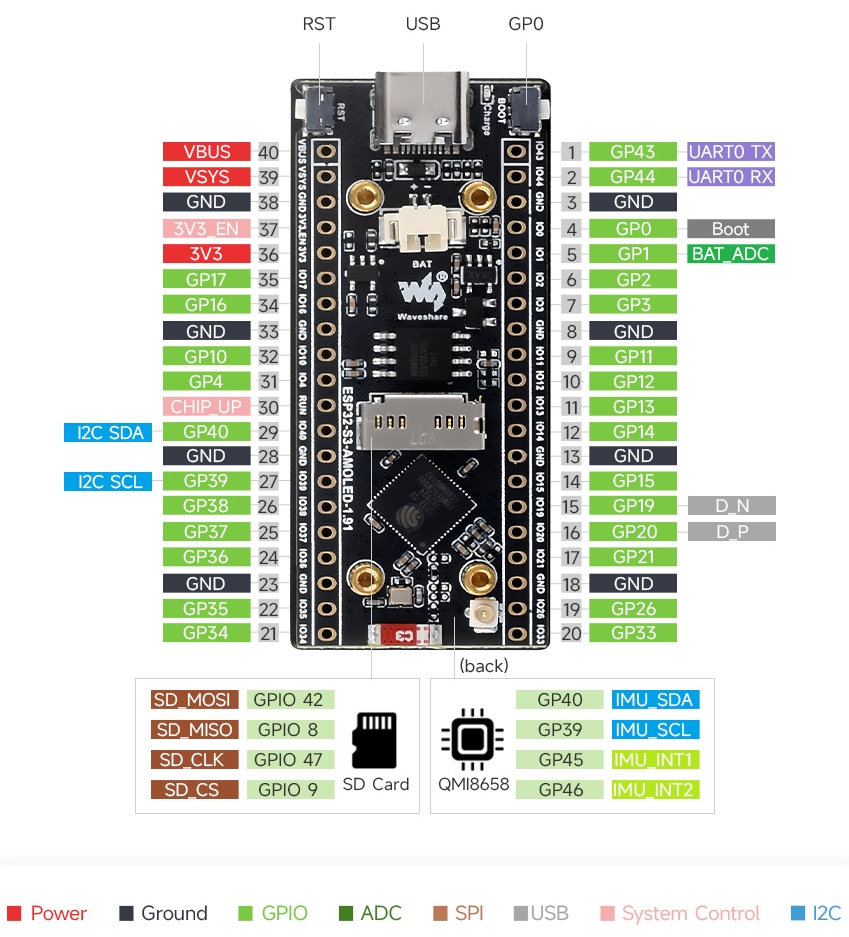

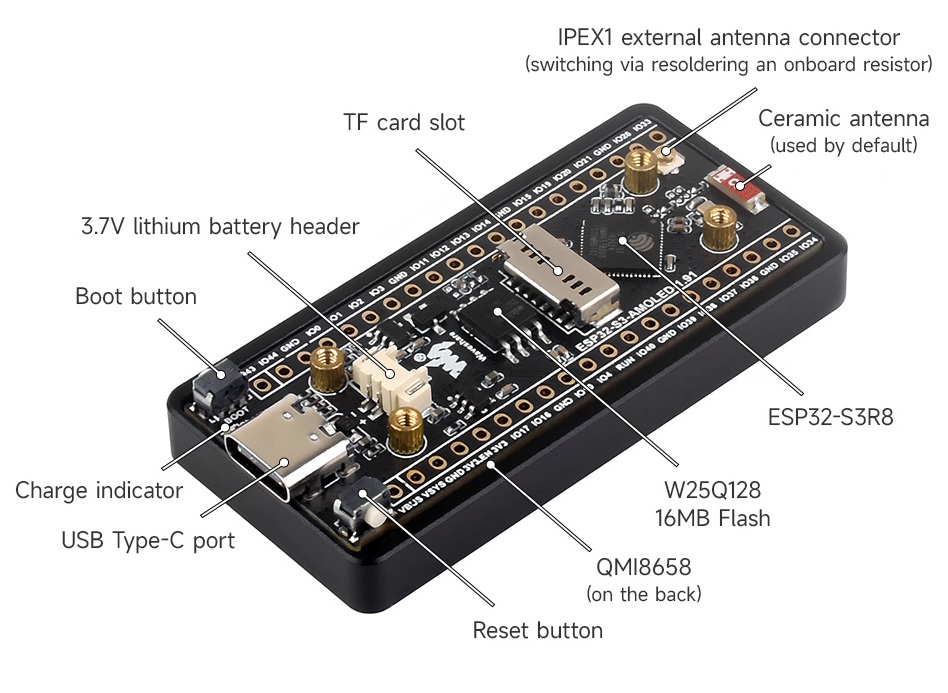

Плата має виводи та елементи, розташування яких показано на схемах нижче. Вони допомагають швидко зорієнтуватися під час підключення периферії та відладки власних рішень.

Габарити та вага

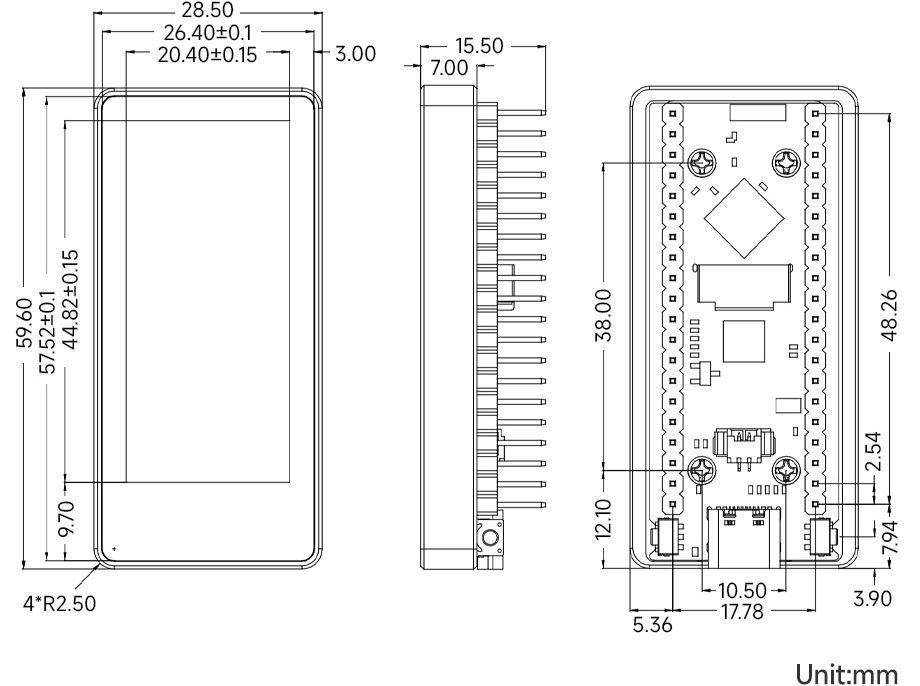

• Габаритні розміри: 59,60 мм × 28,50 мм × 15,50 мм.
• Вага: 0,025 кг.

Програмне забезпечення та ресурси

Детальна технічна інформація, схеми, приклади використання доступні у Wiki виробника:

http://www.waveshare.com/wiki/ESP32-S3-AMOLED-1.91

Комплект поставки

1. Плата розробника ESP32-S3-Touch-AMOLED-1.91-M ×1.
