STMicroelectronics NUCLEO-L4R5ZI-P Nucleo-144 плата розробки STM32L4R5ZI

NUCLEO-L4R5ZI-P
Ultra‑Low‑Power · STM32L4R5ZIT6 · STM32 Nucleo‑144 · Cortex‑M4 120 МГц · Flash 2 МБ · SRAM 640 КБ · MB1312

Енергоефективна відлагоджувальна плата STM32 Nucleo‑144 на базі STM32L4R5ZIT6 (Arm Cortex‑M4 з FPU, до 120 МГц), Flash 2 МБ, SRAM 640 КБ (типово для STM32L4R5xI за даташитом ST), корпус LQFP144, тип носія MB1312. Суфікс -P означає наявність зовнішнього SMPS для зниження споживання в активних режимах.

Плати Nucleo‑144 дають доступний спосіб перевіряти ідеї й збирати прототипи, поєднуючи продуктивність і енергоспоживання STM32. Роз’єми ST Zio (з розширенням Arduino Uno V3) і ST morpho спрощують підключення шилдів і модулів. Окремий зонд не потрібен — на платі є вбудований ST‑LINK.

Бібліотеки та приклади — у пакеті STM32CubeL4.

Опис та призначення плати NUCLEO-L4R5ZI-P

NUCLEO-L4R5ZI-P (STMicroelectronics) — відлагоджувальна плата серії STM32 Nucleo Boards для розробки й тестування енергоефективних застосунків на STM32L4+. Підходить для прототипів вбудованих систем, IoT, навчальних стендів і алгоритмів з низьким споживанням.

Країна виробництва: Китай.

Загальні характеристики

• MCU: STM32L4R5ZIT6, LQFP144 (у маркуванні чіпа може бути суфікс U за кодуванням ST).
• Світлодіоди та кнопки: три користувацькі LED; дві користувацькі кнопки та RESET.
• RTC‑кварц: 32,768 кГц.
• Роз’єми та виводи:
  • SWD;
  • ST Zio (зокрема сумісність із Arduino Uno V3);
  • ST morpho.
• Живлення: ST‑LINK, USB VBUS або зовнішні джерела.
• ST‑LINK: повторне перечислення USB (re‑enumeration); пристрій масового зберігання, віртуальний COM‑порт, порт налагодження.
• ПЗ: бібліотеки та приклади в STM32CubeL4.
• IDE: IAR, Keil MDK, STM32CubeIDE, середовища на базі GCC.

Особливості, інтерфейси та підключення

• SMPS: зовнішній імпульсний регулятор для живлення логіки (V_CORE) — характерно для варіанту -P.
• Ethernet: RJ45, сумісність з IEEE 802.3 (згідно з документацією ST для цієї плати).
• USB OTG: full‑speed на роз’ємі Micro‑AB (уточнюйте за UM MB1312 / ревізією).
• Arm Mbed Enabled — зручно для хмарних і навчальних проєктів (залежно від підтримки прошивкою ST‑LINK).

Через ST Zio і ST morpho плата сумісна з великою кількістю шилдів і модулів, зокрема екосистемою Arduino Uno V3. SWD і вбудований ST‑LINK спрощують програмування й налагодження по USB.

Конструктивні елементи та габарити

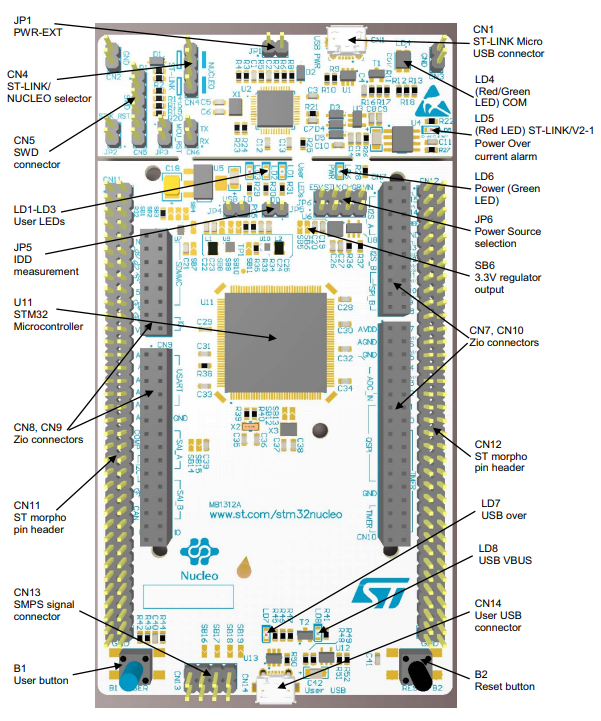

Вигляд плати:

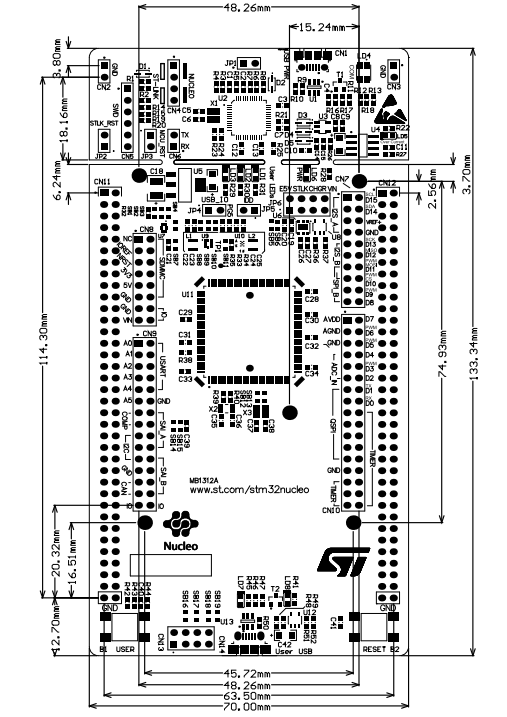

Габаритні розміри (носій MB1312):

Форм‑фактор Nucleo‑144 дає доступ до периферії MCU й зручне підключення модулів через стандартні роз’єми.

Програмне забезпечення та середовища розробки

Плата підтримується екосистемою STM32CubeL4: безкоштовні бібліотеки, приклади й шаблони для швидкого старту. Сумісні IAR, Keil MDK та STM32CubeIDE.

Комплект поставки

• Відлагоджувальна плата NUCLEO-L4R5ZI-P — 1 шт.

NUCLEO-L4R5ZI-P підходить розробникам, інженерам і студентам, які працюють зі STM32 і потребують надійної плати для швидкого прототипування з низьким енергоспоживанням.
