NUCLEO-L4P5ZG: потужна плата розробки STM32 для ваших проектів

NUCLEO-L4P5ZG
Ultra‑Low‑Power · STM32L4P5ZGT6U · STM32 Nucleo‑144 · Cortex‑M4 120 МГц · Flash 1 МБ · SRAM 320 КБ · MB1312

Енергоефективна відлагоджувальна плата STM32 Nucleo‑144 на базі STM32L4P5ZGT6U (Arm Cortex‑M4 з FPU, до 120 МГц), Flash 1 МБ, SRAM 320 КБ (типово для STM32L4P5xG за даташитом ST), тип носія MB1312, корпус LQFP144.

Плати Nucleo‑144 дають доступний спосіб перевіряти ідеї й збирати прототипи, поєднуючи продуктивність і енергоспоживання STM32. Роз’єми ST Zio (з розширенням Arduino Uno V3) і ST morpho спрощують підключення шилдів і модулів. Окремий зонд не потрібен — на платі є вбудований відладчик/програматор ST‑LINK.

NUCLEO-L4P5ZG (STMicroelectronics) постачається з бібліотеками та прикладами в пакеті STM32CubeL4 (серії STM32L4 / L4+). Країна виробництва: Китай.

Призначення та можливості плати NUCLEO-L4P5ZG

Плата серії STM32 Nucleo Boards для розробки, тестування й налагодження на STM32L4+. Підходить для вбудованих систем, навчальних стендів, відпрацювання Ethernet, USB OTG (full‑speed) і підключення шилдів Arduino Uno V3 через ST Zio.

Підтримуються IAR, Keil MDK та STM32CubeIDE; вбудований ST‑LINK дає програмування й налагодження без додаткового обладнання.

Загальні характеристики

• MCU: STM32L4P5ZGT6U у корпусі LQFP144.
• Світлодіоди: три користувацькі LED.
• Кнопки: дві користувацькі та RESET.
• RTC‑кварц: 32,768 кГц.
• Роз’єми та виводи:
  • SWD;
  • ST Zio (зокрема сумісність із Arduino Uno V3);
  • ST morpho (повний доступ до висновків MCU).
• Живлення: ST‑LINK, USB VBUS або зовнішні джерела.
• ST‑LINK: повторне перечислення USB (re‑enumeration); пристрій масового зберігання, віртуальний COM‑порт, порт налагодження (залежить від конфігурації прошивки ST‑LINK).
• ПЗ: бібліотеки та приклади в STM32CubeL4.
• IDE: IAR, Keil MDK, STM32CubeIDE, середовища на базі GCC.

Особливості плати та інтерфейси

• SMPS: внутрішній або зовнішній модуль для живлення логіки (V_CORE).
• Ethernet: роз’єм RJ45, сумісність з IEEE 802.3 (згідно з документацією ST для цієї плати).
• USB OTG: full‑speed (режими host/device — за схемою та UM MB1312).
• USB на платі: для ST‑LINK та інтерфейсів MCU — Micro‑AB або USB Type‑C (залежить від ревізії MB1312).

Ethernet і USB OTG зручні для мережевих прототипів, підключення до ПК, налагодження через віртуальний COM‑порт і навчальних комплексів.

Елементи плати, розміри та комплект поставки

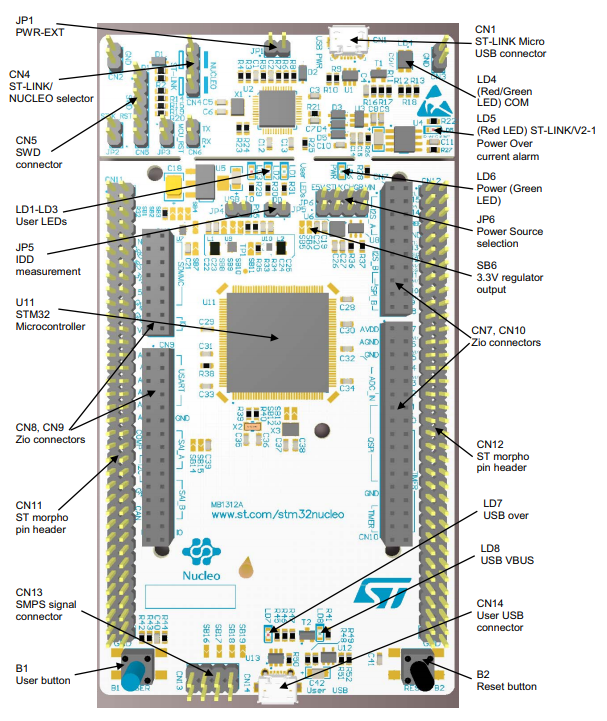

Елементи та вигляд:

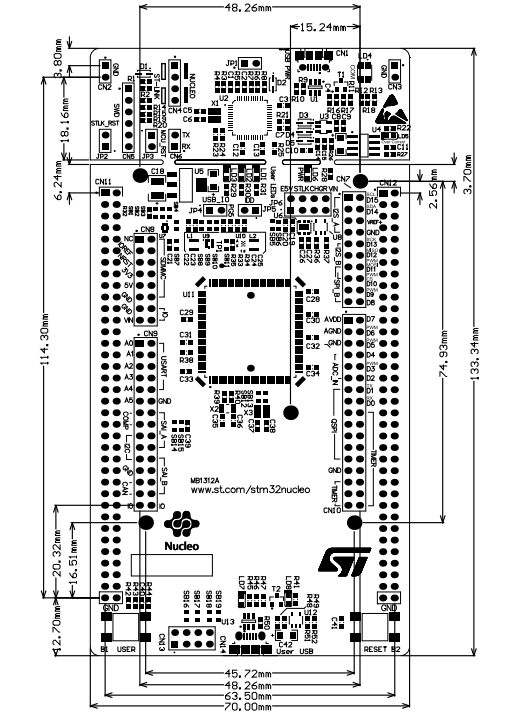

Габаритні розміри (носій MB1312):

Комплект поставки

• Відлагоджувальна плата NUCLEO-L4P5ZG — 1 шт.

Достатньо подати живлення по USB, встановити STM32CubeIDE або іншу сумісну IDE й використати приклади з STM32CubeL4 для швидкого старту.
