STMicroelectronics NUCLEO-G474RE плата розробки STM32 Nucleo-64 на базі STM32G474RE

Відлагоджувальна плата NUCLEO-G474RE
STM32G474RET6U · STM32 Nucleo‑64 · Cortex‑M4 170 МГц · Flash 512 КБ · MB1367

Плата на базі STM32G474RET6U (Arm Cortex‑M4 з FPU, до 170 МГц), Flash 512 КБ, носій плати MB1367.

Відлагоджувальні плати серії STM32 Nucleo‑64 дають змогу швидко перевіряти ідеї й збирати прототипи на STM32 з різним балансом швидкодії, споживання та функцій.

Типові напрями: керування двигунами, побутова техніка, електровелосипеди, кондиціонування, промислові вимірювання, дрони й іграшки, серверне й телеком‑обладнання, зарядні системи.

Призначення та можливості NUCLEO-G474RE

NUCLEO-G474RE від STMicroelectronics — плата серії STM32 Nucleo Boards для розробки й тестування застосунків на STM32G4. Країна виробництва: Китай. Підходить для прототипів керування електродвигунами, побутовою технікою, електровелосипедами, системами кондиціонування, промисловими вимірювальними модулями, дронами, іграшками, телеком‑рішеннями та зарядними станціями.

Основні особливості та інтерфейси

• MCU: STM32G474RET6U, 32‑біт, до 170 МГц, Arm Cortex‑M4 з FPU.
• Flash: 512 КБ.
• Світлодіоди: індикація USB і живлення; користувацький світлодіод (узгоджений із використанням Arduino Uno V3).
• Кнопки: користувацька та RESET.
• Кварці: HSE 24 МГц; LSE 32,768 кГц.
• Роз’єми: Arduino Uno V3; ST morpho для повного доступу до висновків MCU.
• Живлення: ST‑LINK, USB VBUS або зовнішнє джерело.
• STLINK‑V3E: повторне перечислення USB (re‑enumeration); пристрій масового зберігання, віртуальний COM‑порт, порт налагодження.
• USB: Micro‑AB для STLINK‑V3E та користувацького USB (за UM2505).
• SMPS: зовнішній модуль для логіки (V_CORE); окремий роз’єм для експериментів із зовнішнім SMPS.
• Налагодження: роз’єм MIPI debug (згідно з UM2505).
• ПЗ: бібліотеки та приклади в пакеті STM32CubeG4.
• IDE: IAR EWARM, Keil MDK, STM32CubeIDE, середовища на базі GCC.
• Сумісність із екосистемою Arm Mbed Enabled.

Сумісність з Arduino Uno V3 і ST morpho полегшує підключення шилдів і модулів розширення. STLINK‑V3E спрощує налагодження, оновлення прошивки й живлення від ПК або зовнішніх джерел.

Елементи, габарити та комплект поставки

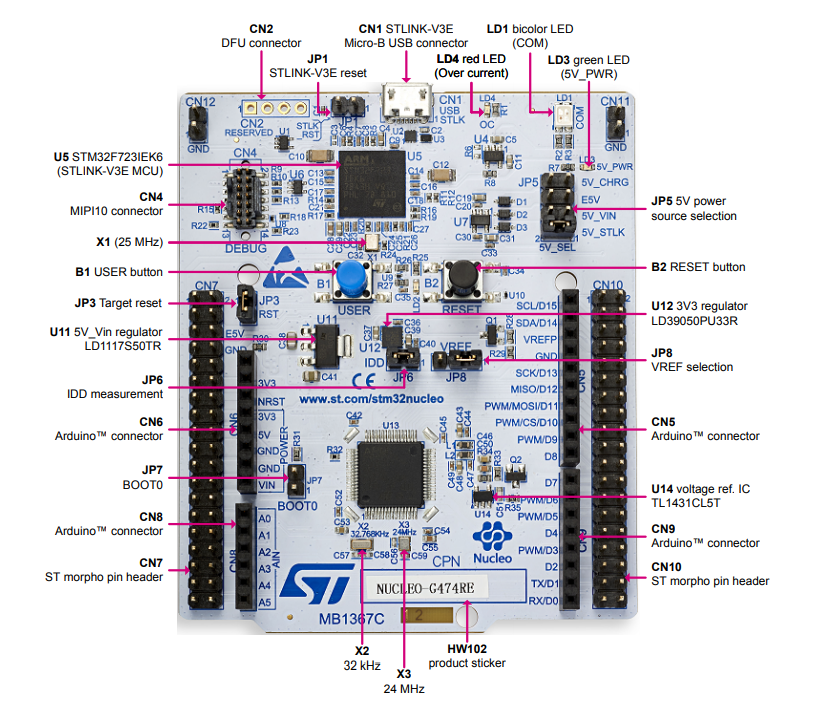

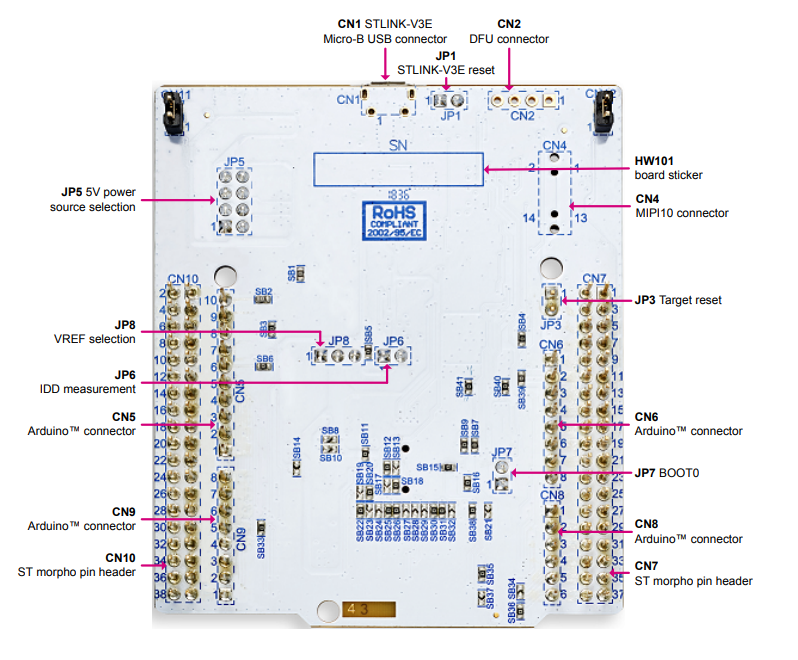

Розташування елементів

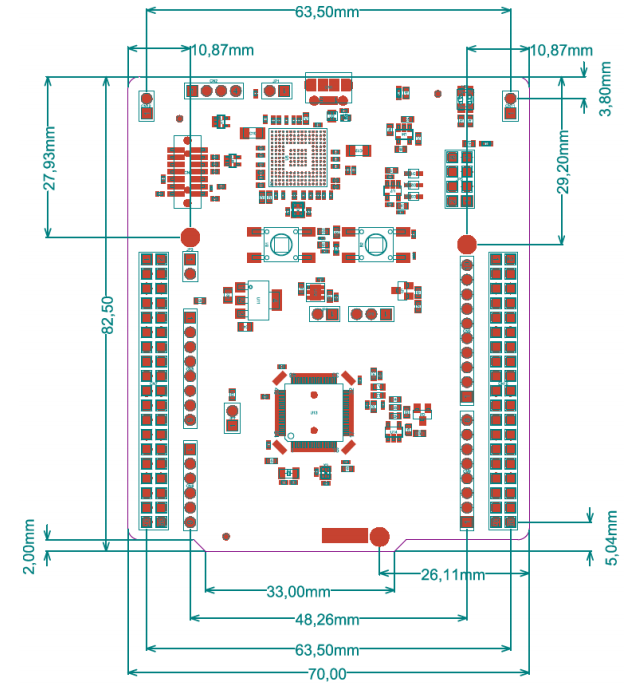

Габаритні розміри (плата MB1367)

• Відлагоджувальна плата NUCLEO-G474RE — 1 шт.

Плата підходить для навчальних, лабораторних і промислових прототипів, де потрібне швидке розгортання проєкту на STM32 з інструментами розробки та бібліотеками STM32CubeG4.
