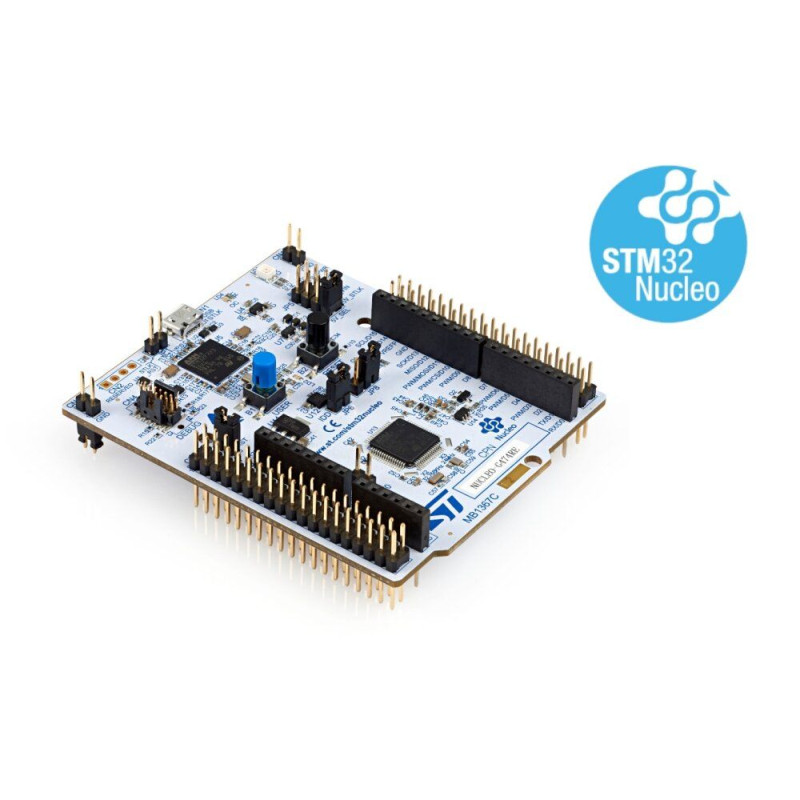

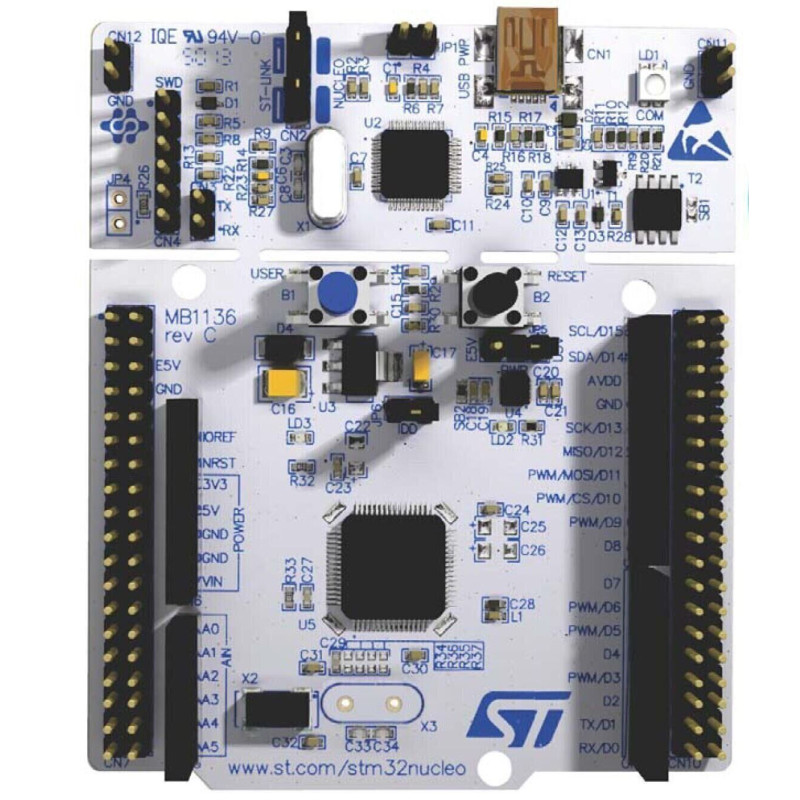

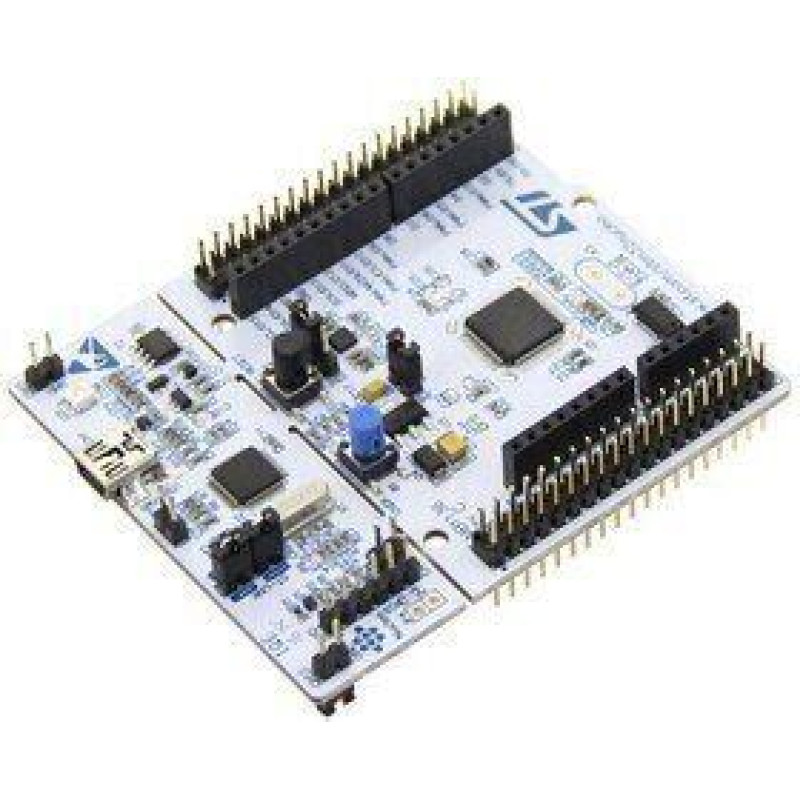

STMicroelectronics NUCLEO-G431RB Nucleo-64 плата розробки STM32G431RBT6

NUCLEO-G431RB від STMicroelectronics, модель V81841 — відлагоджувальна плата серії STM32 Nucleo Boards на базі мікроконтролера STM32G431RBT6U з 128 кБ Flash, виробництво: Made in China.

Призначення та сумісність

Плата NUCLEO-G431RB (тип плати MB1367) належить до серії STM32 Nucleo-64 і призначена для розробки, налагодження та прототипування рішень на базі MCU STM32G431RBT6U. Вона підходить для створення проєктів керування двигунами, застосувань у побутовій техніці, е-велосипедах, кондиціонерах, промислових вимірювальних системах, дронах, іграшках, серверах, телеком-обладнанні та зарядних станціях для електромобілів.

Інтерфейс Arduino Uno V3 та роз’єм ST morpho забезпечують сумісність з широким вибором додаткових модулів і шилдів для швидкого розширення функціональності.

Основні характеристики

• Мікроконтролер STM32G431RBT6U з вбудованою пам’яттю Flash 128 кБ.
• Плата серії STM32 Nucleo-64, тип плати MB1367.
• Кварцовий генератор 32,768 кГц.
• Зовнішній кварцовий резонатор (HSE) 24 МГц.
• Підтримка інтерфейсу Arduino Uno V3 та роз’єму ST morpho для підключення додаткових модулів.
• Вбудований емулятор ST-LINK/V2 — не потрібен зовнішній програматор-відладчик.
• USB ST-LINK з ренумерацією та трьома інтерфейсами: віртуальний COM-порт, пристрій зберігання (Mass storage), порт налагодження.
• Гнучкі варіанти живлення: через ST-LINK, USB V-BUS або від зовнішніх джерел.
• Зовнішній SMPS для генерації живлення логіки V-core, спеціальний роз’єм SMPS.
• Роз’єм USB-Micro-AB або Mini-AB для налагоджувального інтерфейсу ST-LINK MIPI®.
• Один призначений для користувача світлодіод.
• Дві кнопки: користувацька та кнопка скидання (Reset).
• Вага плати: 80 г.

Програмне забезпечення та ресурси

Плата STM32 Nucleo постачається з повною бібліотекою програмного забезпечення HAL STM32 та різними прикладами програм.

Підтримується широкий вибір інтегрованих середовищ розробки (IDE), включаючи IAR, ARM Keil та IDE на основі GCC, що спрощує інтеграцію в наявний робочий процес розробника.

Комплект поставки

• Відлагоджувальна плата NUCLEO-G431RB — 1 шт.
