STMicroelectronics NUCLEO-F446RE плата розробки STM32 Nucleo-64 на базі STM32F446RET6

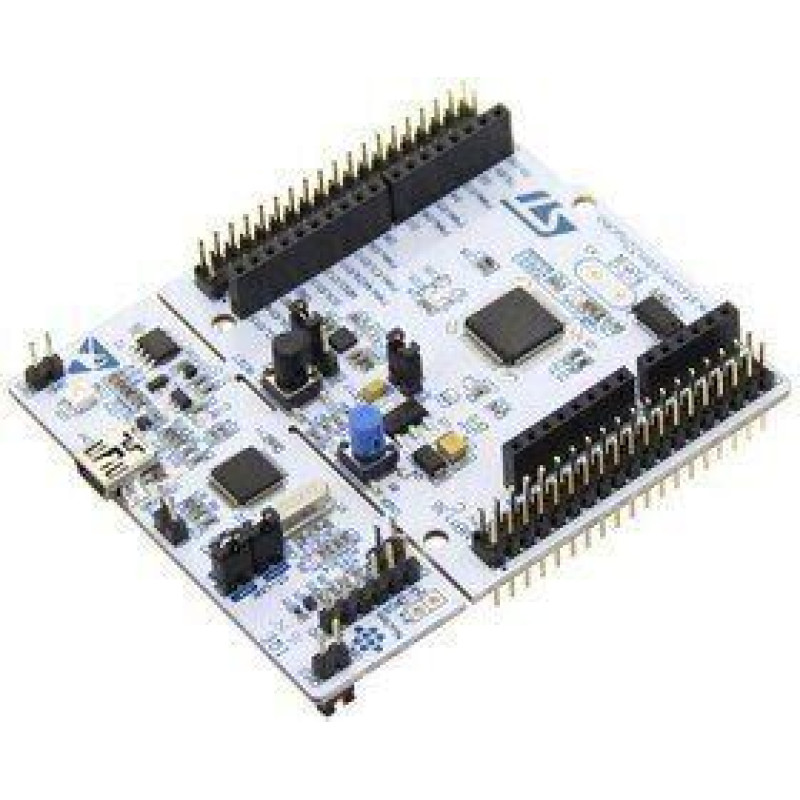

NUCLEO-F446RE — відлагоджувальна плата серії STM32 Nucleo Boards від виробника STMicroelectronics, модель V30819, побудована на мікроконтролері STM32F446RET6U (ARM Cortex-M4, 180 МГц, 32 біти, Flash 512 КБ), країна виробництва: Made in China.

Призначення та сумісність

Відлагоджувальна плата NUCLEO-F446RE належить до серії STM32 Nucleo-64 і призначена для розробки, тестування та прототипування застосунків на STM32. Вона підходить для створення та відлагодження систем керування двигунами, побутовою технікою, е-велосипедами, кондиціонерами, для вимірювань у промисловому обладнанні, у дронах, іграшках, серверах, телеком-рішень та зарядних станцій для електромобілів.

Плата підтримує інтерфейс Arduino Uno V3 і роз’єм ST morpho, що дає змогу розширювати функціональність шляхом підключення широкого спектра сумісних додаткових модулів і шилдів.

Основні характеристики

• Мікроконтролер STM32F446RET6U, 32-бітний ARM Cortex-M4, до 180 МГц, Flash-пам’ять 512 КБ.

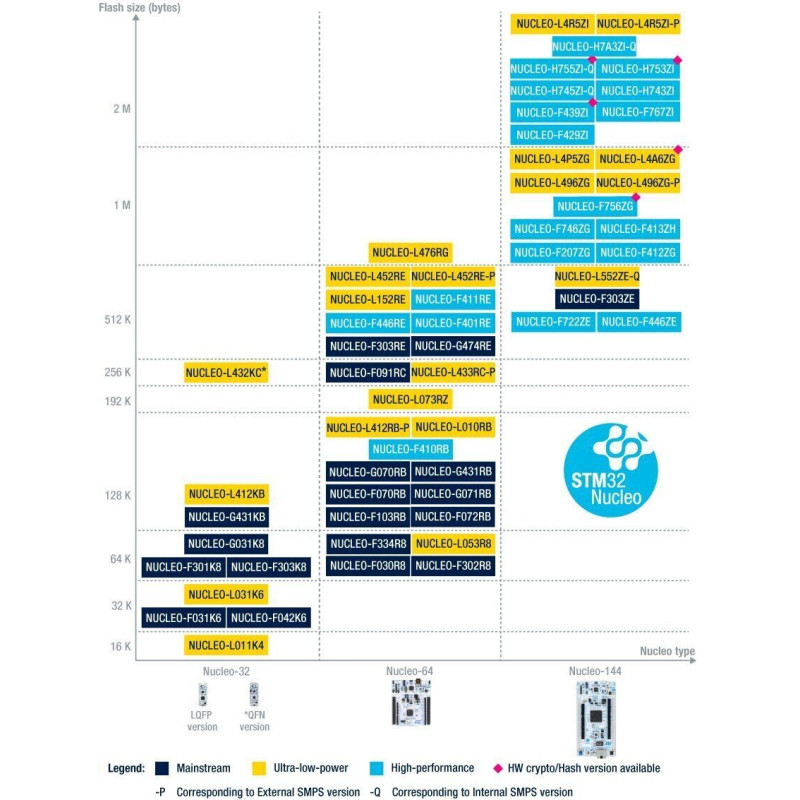

• Серія плат STM32 Nucleo-64 з можливістю швидкого створення прототипів на базі STM32.
• Вбудований емулятор ST-LINK/V2 — не потрібен зовнішній програматор/відлагоджувач.
• Живлення від USB-шини або від зовнішнього джерела (3,3 В, 5 В, 7…12 В).

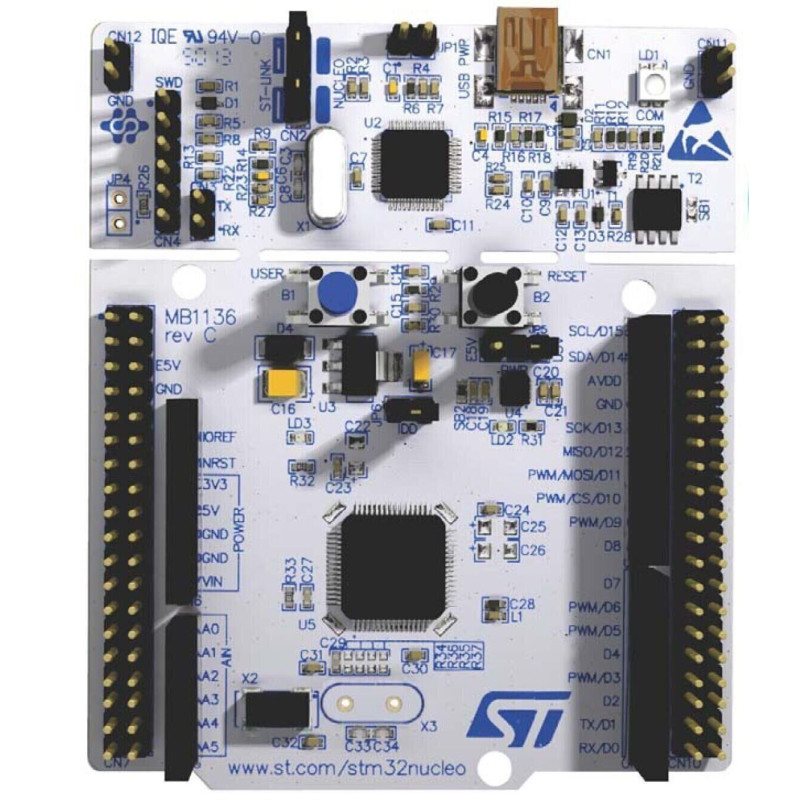

• Три світлодіоди: індикація USB-комунікації (LD1), користувацький (LD2), наявність живлення (LD3).
• Дві кнопки: користувацька та кнопка скидання (Reset).
• Маса плати: 80 г.

Інтерфейси та підключення

• USB ST-LINK із підтримкою ренумерації та трьома інтерфейсами: віртуальний COM-порт, Mass storage (пристрій зберігання), порт налагодження.
• Сумісність із Arduino Uno V3 для встановлення Arduino-сумісних плат розширення.
• Роз’єм ST morpho для доступу до виводів мікроконтролера та підключення додаткових плат.

Програмне забезпечення та ресурси

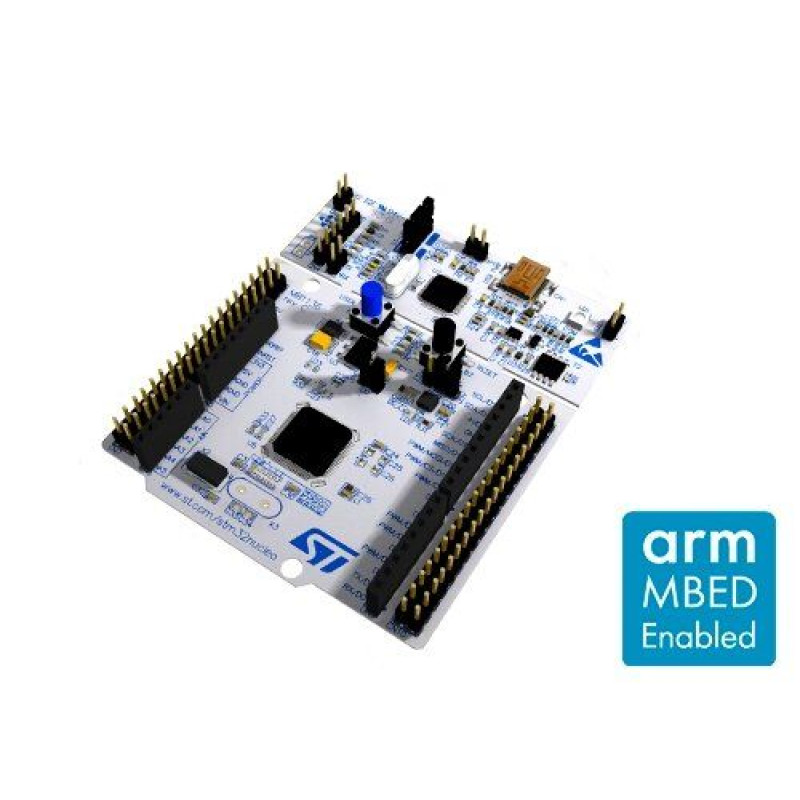

Плата STM32 Nucleo постачається з всеосяжною бібліотекою програмного забезпечення STM32 HAL і різними прикладами, а також забезпечує прямий доступ до онлайн-ресурсів ARM mbed. Підтримується широкий вибір інтегрованих середовищ розробки (IDE), зокрема IAR, ARM Keil та IDE на основі GCC.

Комплект поставки

• Відлагоджувальна плата NUCLEO-F446RE — 1 шт.
