NUCLEO-F303RE: відладочна плата STM32 для розробки та прототипування

Відлагоджувальна плата NUCLEO-F303RESTM32F303RET6 · STM32 Nucleo‑64 · Flash 512 КБ

Відлагоджувальні плати серії STM32 Nucleo‑64 дають змогу швидко перевіряти ідеї й збирати прототипи на STM32 з різним балансом швидкодії, споживання та функцій.

Типові напрями: керування двигунами, побутова техніка, електровелосипеди, кондиціонування, промислові вимірювання, дрони й іграшки, серверне й телеком‑обладнання, зарядні системи.

Опис та призначення плати NUCLEO-F303RE

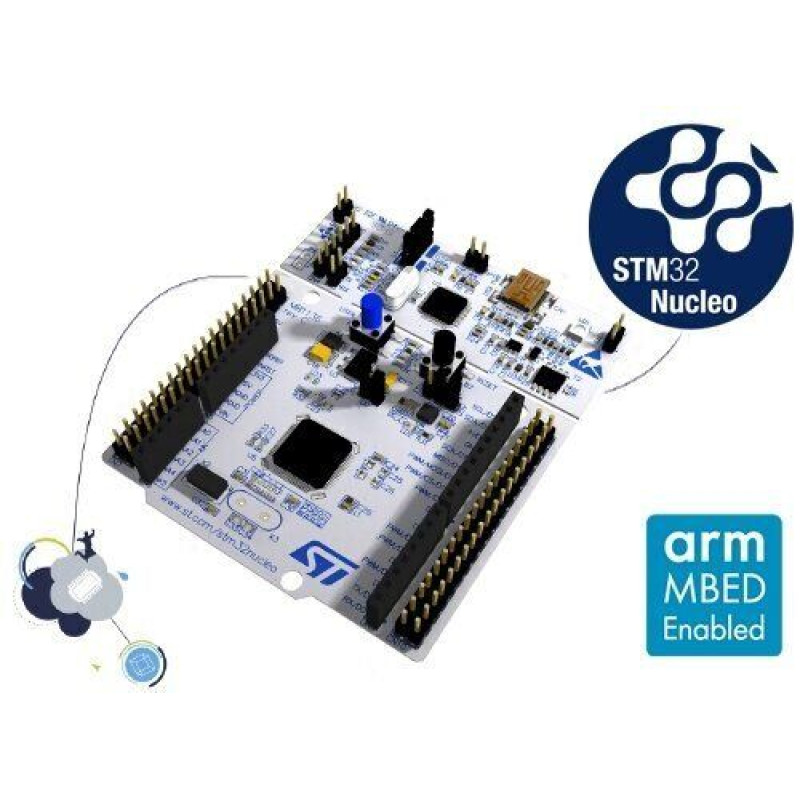

NUCLEO-F303RE від STMicroelectronics — відлагоджувальна плата серії STM32 Nucleo Boards на 32‑бітному мікроконтролері STM32F303RET6 з ядром Arm Cortex‑M4 та тактовою частотою до 72 МГц. Призначена для розробки, налагодження й прототипування вбудованих систем, де важливі поєднання продуктивності й енергоефективності.

Підходить для проєктів керування електродвигунами, побутовою технікою, електровелосипедами, системами кондиціонування, промисловими вимірювальними пристроями, дронами, іграшками, серверним і телеком‑обладнанням, зарядними станціями для електромобілів.

Основні особливості та інтерфейси

• MCU: STM32F303RET6, 32‑біт, до 72 МГц, Arm Cortex‑M4.
• Розширення: сумісність з Arduino Uno V3 і роз’ємом ST morpho.
• ST‑LINK/V2: вбудований емулятор — без зовнішнього програматора.
• ПЗ: HAL STM32, приклади; доступ до ресурсів mbed.
• IDE: IAR, Keil MDK, середовища на базі GCC.
• Живлення: USB або зовнішнє джерело 3,3 В, 5 В або 7–12 В.
• Світлодіоди: LD1 — USB; LD2 — користувацький; LD3 — живлення.
• Кнопки: користувацька та RESET.
• USB ST‑LINK: повторне перечислення пристрою (re‑enumeration); режими: віртуальний COM‑порт, MSD, порт налагодження.

Середовище розробки та сценарії використання

NUCLEO-F303RE орієнтована на інженерів, розробників вбудованих систем і освітні проєкти, де потрібне швидке прототипування на STM32. Роз’єми Arduino Uno V3 спрощують підключення поширених шилдів і сенсорних модулів.

Підтримка HAL STM32 та сумісність з IAR, Keil MDK і GCC‑орієнтованими IDE полегшує використання наявних проєктів і прикладів і перенесення коду між платами STM32 Nucleo.

Комплект поставки та додаткова інформація

• Відлагоджувальна плата NUCLEO-F303RE — 1 шт.

Вага: 80 г

Виробник: STMicroelectronics, серія STM32 Nucleo Boards, країна виробництва: Китай.
