NUCLEO-F303K8: недорога плата розробника для STM32F3

Відлагоджувальна плата NUCLEO-F303K8STM32F303K8T6 · STM32 Nucleo‑32 · Flash 64 КБ

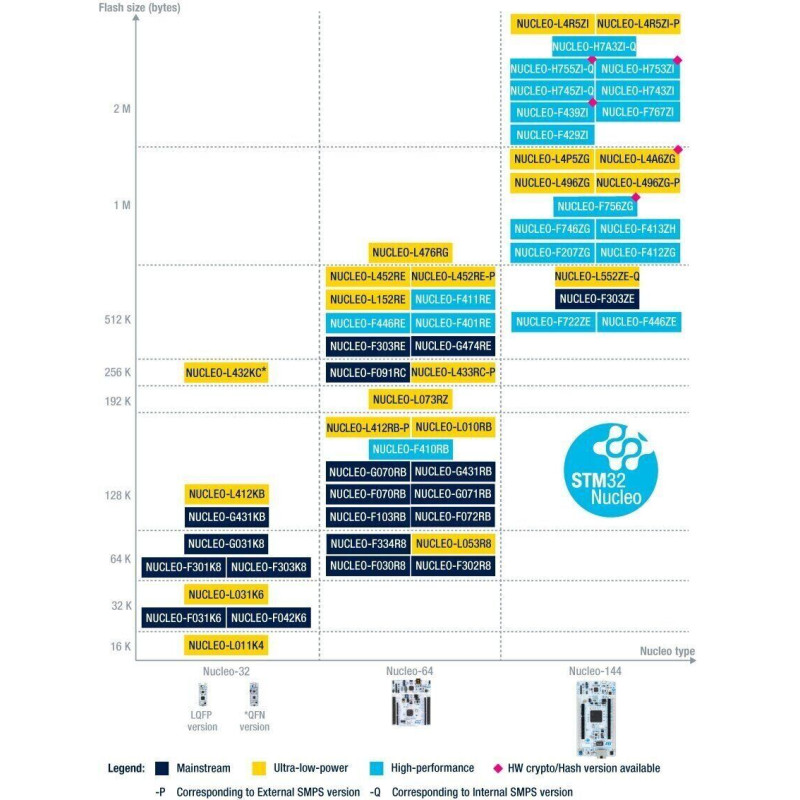

Плати серії STM32 Nucleo‑32 (корпус на 32 висновки) дають змогу швидко перевіряти ідеї й збирати прототипи на STM32 з різним балансом швидкодії, споживання й периферії.

Сумісність за розведенням висновків із Arduino Nano спрощує підключення шилдів і модулів розширення для STM32 Nucleo.

Типові застосування: керування двигунами, побутова техніка, електровелосипеди, кондиціонування, промислові вимірювання, дрони й іграшки, серверне й телеком‑обладнання, зарядні системи.

Призначення та основні можливості NUCLEO-F303K8

NUCLEO-F303K8 (модель V32910) від STMicroelectronics — компактна відлагоджувальна плата серії STM32 Nucleo Boards для розробки й прототипування на STM32F303K8T6. Підходить для навчання, лабораторних робіт, контролерів електроприводів, побутових приладів, вимірювальних і вбудованих систем. Країна виробництва: Китай.

Технічні характеристики та інтерфейси

• MCU: STM32F303K8T6, 32‑біт, до 72 МГц, Arm Cortex‑M4.
• Flash: 64 КБ.
• ST‑LINK/V2: вбудований емулятор — без зовнішнього програматора.
• ПЗ: HAL STM32, приклади; доступ до ресурсів mbed.
• IDE: IAR, Keil MDK, середовища на базі GCC (зокрема AC6 SW4STM32 тощо).
• Живлення:
  • через USB;
  • або від зовнішнього джерела 3,3 В, 5 В або 7–12 В.
• Периферія MCU:
  • розширений таймер — 1;
  • таймери загального призначення — 3;
  • базові таймери — 2;
  • SPI/I2S — 1;
  • I2C — 1;
  • USART — 2;
  • ADC — 2 блоки, 12‑біт, 10 каналів;
  • годинник реального часу;
  • апаратний CRC.
• Світлодіоди: LD1 — активність USB; LD2 — наявність живлення; LD3 — користувацький.
• Кнопка: RESET.

Сумісність та сценарії використання

Завдяки сумісності з Arduino Nano за висновками можна підключати популярні розширення до проєктів на STM32 — прототипи контролерів двигунів, HVAC, електровелосипедів, дронів, іграшок, промислових вимірювань, серверного й телеком‑обладнання, зарядних станцій.

Arm Cortex‑M4 на 72 МГц, розвинена периферія й живлення від USB або зовнішнього джерела роблять плату зручною й для професійної розробки, й для навчання STM32.

Елементи плати та габарити

Розташування елементів

Габаритні розміри (плата MB1180)

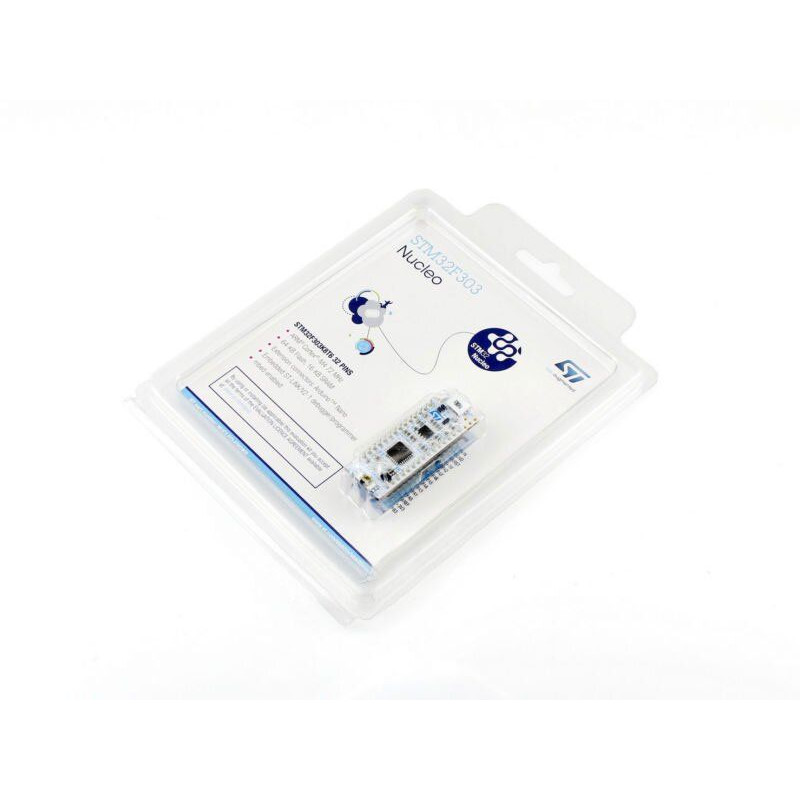

Комплект поставки

• Відлагоджувальна плата NUCLEO-F303K8 — 1 шт.
