STMicroelectronics NUCLEO-F072RB плата розробки STM32 Nucleo-64

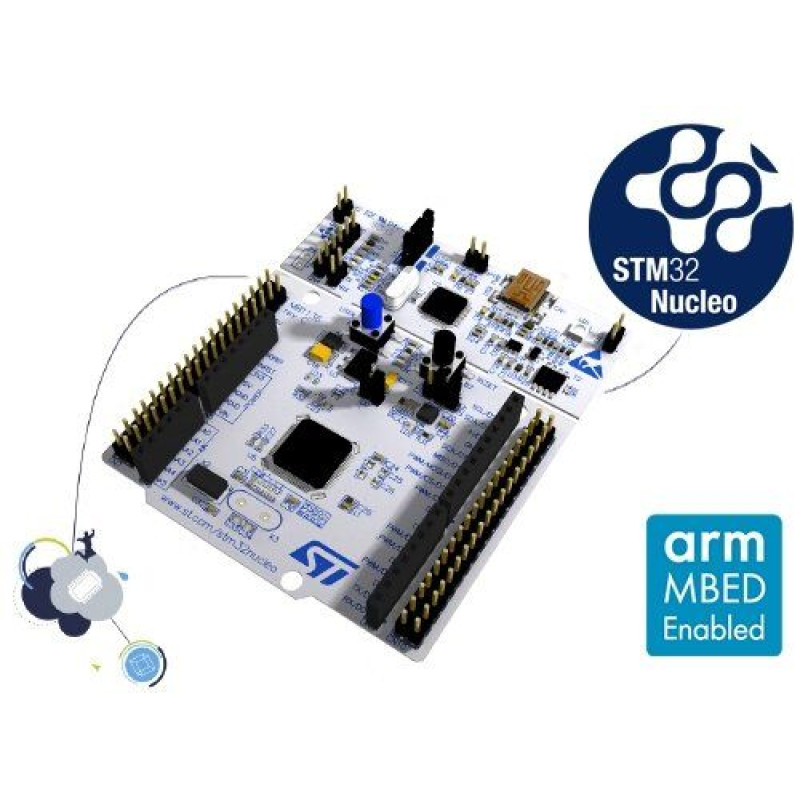

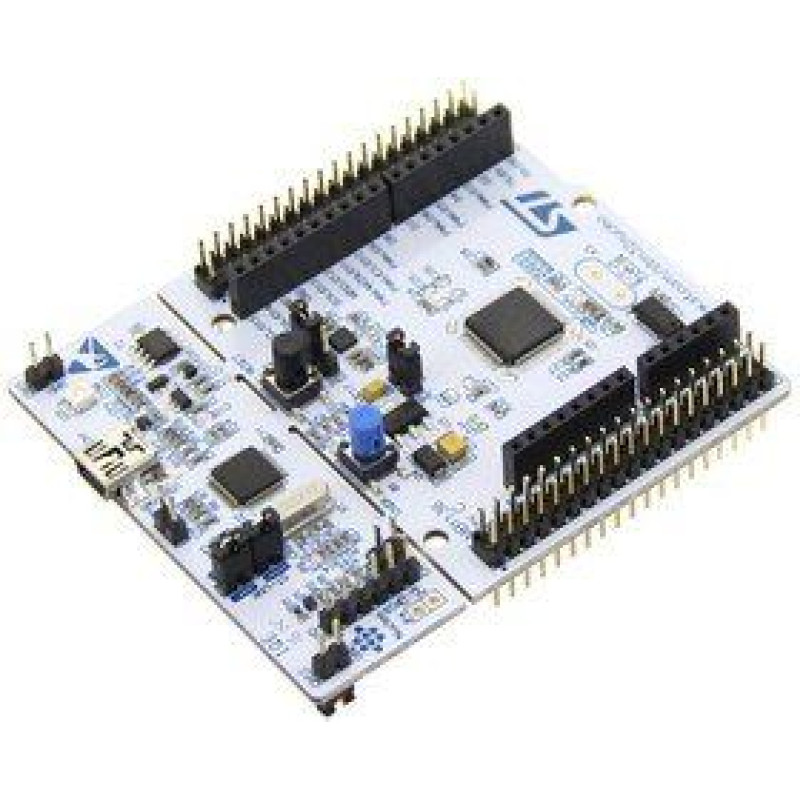

NUCLEO-F072RB — відлагоджувальна плата серії STM32 Nucleo Boards від STMicroelectronics (модель V15845) на базі мікроконтролера STM32F072RBT6 (ARM Cortex-M0, 48 МГц, 128 кБ Flash), виробництво — Made in China.

Призначення та сумісність

Плата NUCLEO-F072RB належить до лінійки STM32 Nucleo-64 і призначена для налагодження та прототипування застосунків на основі мікроконтролера STM32F072RBT6. Вона дає змогу швидко перевіряти концепції, оптимізувати продуктивність, енергоспоживання та функціональність в широкому спектрі задач.

Плати STM32 Nucleo застосовують, зокрема, для керування двигунами, у побутовій техніці, е-велосипедах, кондиціонерах, у вимірювальному промисловому обладнанні, дронах і іграшках, серверах, телеком-рішеннях та зарядних станціях для електромобілів.

Основні характеристики

• Мікроконтролер STM32F072RBT6, 32-біт, 48 МГц, ядро ARM Cortex-M0, Flash-пам’ять 128 кБ.
• Підтримка форм-фактору Arduino Uno V3 та роз’єму ST morpho для простого розширення функціональності за рахунок додаткових модулів і шилдів.
• Вбудований емулятор ST-LINK/V2 — не потребує зовнішнього програматора-відлагоджувача.
• Живлення плати через USB-шину або від зовнішнього джерела (3,3 В, 5 В, 7…12 В).
• Три світлодіоди: індикація USB-комунікації (LD1), користувацький (LD2), наявність живлення (LD3).
• Дві кнопки: користувацька та кнопка скидання (Reset).
• Інтерфейс USB ST-LINK з ренумерацією та трьома режимами: віртуальний COM-порт, Mass Storage (пристрій зберігання), порт налагодження.
• Підтримка широкого вибору IDE: IAR, ARM Keil, IDE на основі GCC.
• Постачається з бібліотекою ПЗ HAL STM32, прикладами програм та прямим доступом до онлайн-ресурсів ARM mbed.

Програмне забезпечення та ресурси

Плата STM32 Nucleo підтримує стандартну бібліотеку HAL STM32 і містить різні приклади програмного забезпечення, що спрощує старт розробки. Доступ до онлайн-ресурсів ARM mbed дає можливість швидко створювати й тестувати застосунки без складної початкової конфігурації середовища.

Сумісність з популярними IDE (IAR, ARM Keil, GCC-базовані середовища) дозволяє інтегрувати плату у вже наявні робочі процеси розробників та освітні лабораторії.

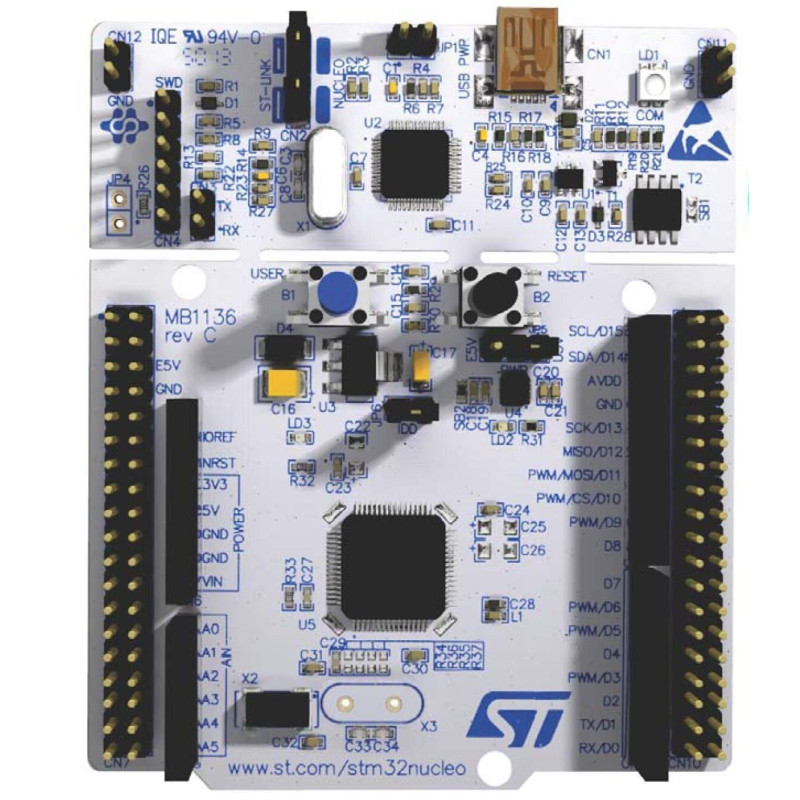

Елементи плати

• Секція налагодження з USB ST-LINK/V2 для програмування та відлагодження.
• Зони роз’ємів Arduino Uno V3 та ST morpho для підключення розширень.
• Користувацький світлодіод та кнопка для швидкого тестування логіки застосунку.
• Лінія індикації живлення та USB-комунікації для контролю стану плати.

Комплект поставки

• Відлагоджувальна плата NUCLEO-F072RB — 1 шт.

Габарити та вага

• Вага: 80 г.
