STMicroelectronics NUCLEO-C031C6 плата розробки на мікроконтролері STM32C0

NUCLEO-C031C6 — платформа розробки STMicroelectronics на мікроконтролері STM32C031C6 (сімейство STM32C0, ядро Arm Cortex‑M0+). Форм‑фактор Nucleo‑64; зручна для прототипування, розробки й тестування прошивок STM32.

На платі доступні типові периферійні інтерфейси (GPIO, АЦП, UART, SPI, I2C тощо) та USB відповідно до можливостей MCU й розводки Nucleo. Функціональність розширюють роз’єми підключення MCU й сумісні модулі серії Nucleo.

Підходить для embedded‑проєктів із обмеженими ресурсами: промислові датчики, контролери, моніторинг і навчання.

Сумісність із Arduino Uno V3 та ST morpho дозволяє підключати shield‑плати та розширення STM32 Nucleo.

Окремий зонд не потрібен: інтегровано ST‑LINK для програмування й налагодження.

Бібліотеки та приклади доступні в екосистемі STM32Cube MCU Package для відповідної серії STM32.

Призначення та можливості плати NUCLEO-C031C6

NUCLEO-C031C6 (STMicroelectronics V119963, серія STM32 Nucleo Boards) — для швидкого старту з STM32 у навчальних, лабораторних і промислових задачах: компактні датчикові вузли, контролери приводів, моніторинг і керування.

Завдяки роз’ємам Arduino Uno V3 та ST morpho простіше додавати інтерфейси, сенсори й комунікаційні модулі без власної базової плати.

Основні особливості

• MCU: STM32C031C6 у корпусі LQFP48 (за комплектацією Nucleo).
• Індикація / керування: 1 користувацький світлодіод (лінія сумісна з Arduino); 1 кнопка користувача та кнопка скидання.
• Годинник реального часу: кварц 32,768 кГц.
• Роз’єми: розширення Arduino Uno V3; контакти ST morpho для доступу до сигналів STM32.
• Живлення: від USB ST‑LINK (VBUS) або зовнішніх джерел за схемою плати.
• ST‑LINK: програмування й налагодження; режими USB з повторним перечисленням (накопичувач, віртуальний COM, порт налагодження) — за версією прошивки ST‑LINK.
• ПЗ: бібліотеки й приклади в STM32Cube для лінійки MCU.
• IDE: зокрема STM32CubeIDE, Keil MDK‑ARM, IAR Embedded Workbench для STM32 (за підтримкою конкретного пристрою).

Особливості плати та інтерфейси

• Експериментальний підхід до зовнішнього SMPS для живлення ядра (за топологією Nucleo).
• Підтримка зовнішнього HSE до типових для серії значень (наприклад 24 / 48 МГц — за рекомендаціями ST для вашої ревізії плати).
• USB: повношвидкісний (USB FS) режим пристрою на користувацькому порту; окремий порт для ST‑LINK (тип роз’єма зазначено на шовку плати).
• Механізми захисту й конфігурації пам’яті MCU згідно з даташитом STM32C031.
• Роз’єми: спеціалізований роз’єм для експериментів із зовнішнім SMPS; користувацький USB Type‑C®; інтерфейс налагодження у форматі MIPI® STDC14 (за версією плати).

Інтегрований ST‑LINK дає змогу прошивати й налагоджувати MCU без додаткових адаптерів — зручно для інженерних і навчальних проєктів.

Габарити, походження та застосування

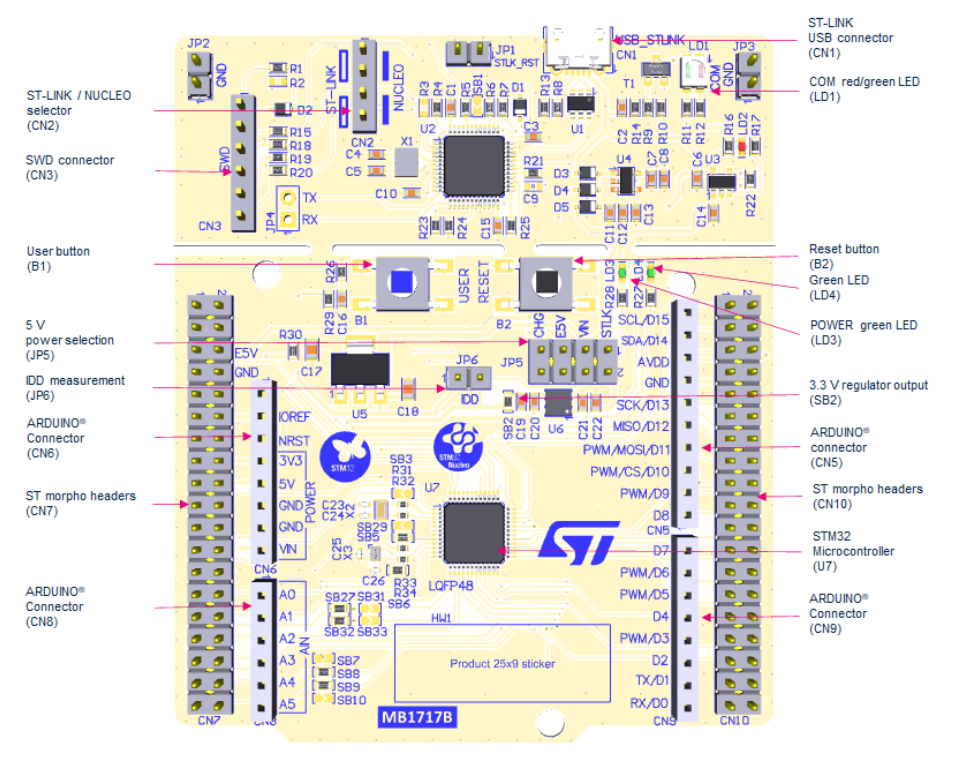

Інтерфейси та розташування елементів

Габаритні розміри: 70 × 82,5 мм

Компактні розміри зручні для макетів і стендів. NUCLEO-C031C6 від STMicroelectronics (країна виробництва: Китай) підходить для навчальних лабораторій, R&D і дослідних зразків.
