Nordic Semiconductor nRF-PPK2 Power Profiler Kit II для вимірювання енергоспоживання

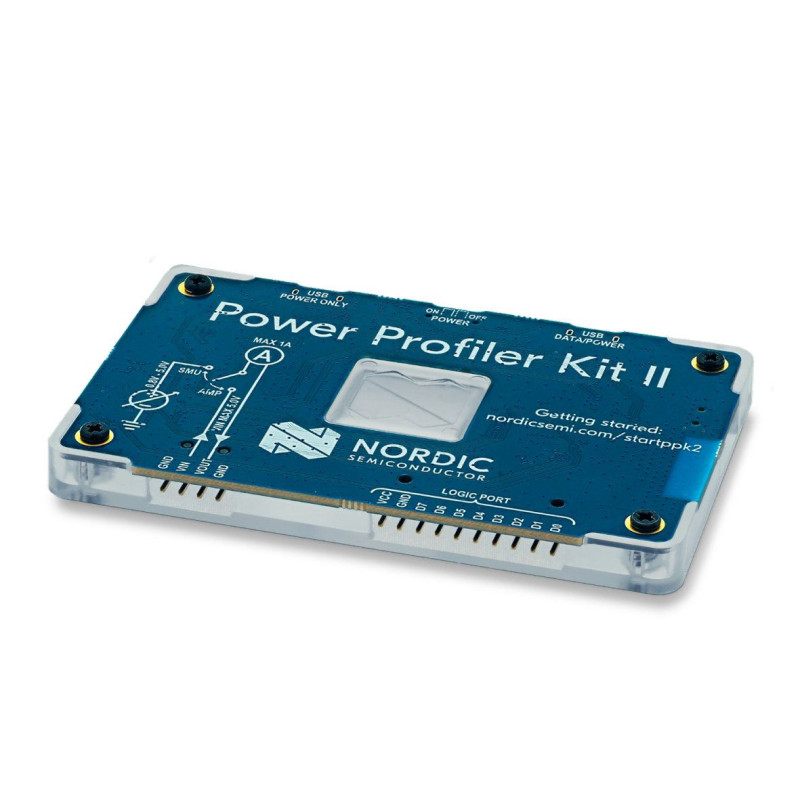

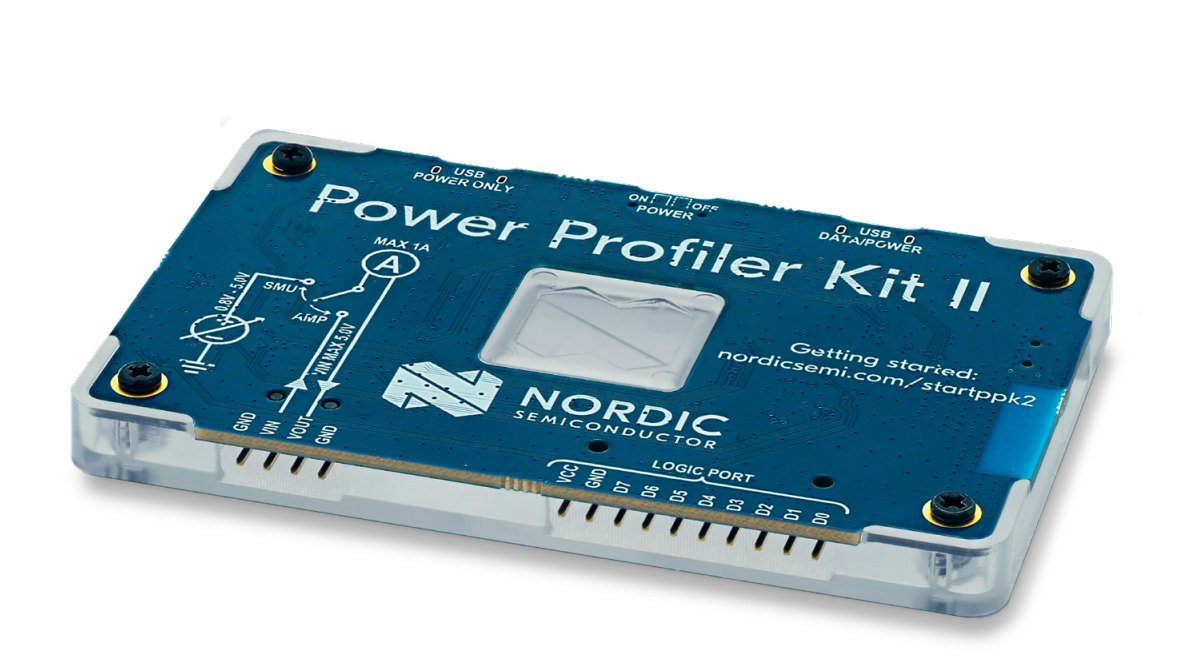

Nordic NRF-PPK2 від Nordic Semiconductor, модель V104074 — автономний Power Profiler Kit II з діапазоном вимірювання струму від 200 нА до 1 А і підтримкою режимів джерела та амперметра, виробництво: Made in Norway.

Призначення та сумісність

Nordic NRF-PPK2 / Power Profiler Kit II (PPK2) призначений для вимірювання та аналізу споживання струму у вбудованих застосунках і для оцінки терміну служби батареї. Пристрій працює з усіма контролерами Nordic DK, а також з зовнішнім апаратним забезпеченням (DUT), що робить його корисним інструментом для розробників, які оптимізують енергоспоживання пристроїв.

PPK2 підтримує 8 цифрових входів, які можуть використовуватися як логічний аналізатор початкового рівня. Це дозволяє синхронізувати вимірювання споживання струму з виконанням певних блоків коду за допомогою інструментованого ПЗ.

Основні характеристики

• Діапазон вимірювання струму: від 200 нА до 1 А.
• Роздільна здатність вимірювання: від 100 нА до 1 мА (залежно від діапазону).
• Підтримка всіх Nordic DK, а також користувацького зовнішнього HW.
• Два режими роботи: амперметр і режим джерела живлення (SMU — Source Measure Unit).
• Швидкість вибірки до 100 кбіт/с (у 10 разів швидше, ніж попереднє покоління).
• Автономний блок, живлення від USB 5 В.
• Діапазон напруги VCC: від 0,8 В до 5 В в обох режимах.
• 8 цифрових входів для роботи як базовий логічний аналізатор.
• ПЗ Power Profiler у складі nRF Connect for PC для візуалізації споживання струму.

Аналоговий вимірювальний блок PPK2 має широкий динамічний діапазон, що дозволяє точно вимірювати як струми вимкненого режиму DUT, так і пікове споживання до 1 А, включно з додатковими ланцюгами, наприклад зовнішніми датчиками.

Режими роботи та живлення

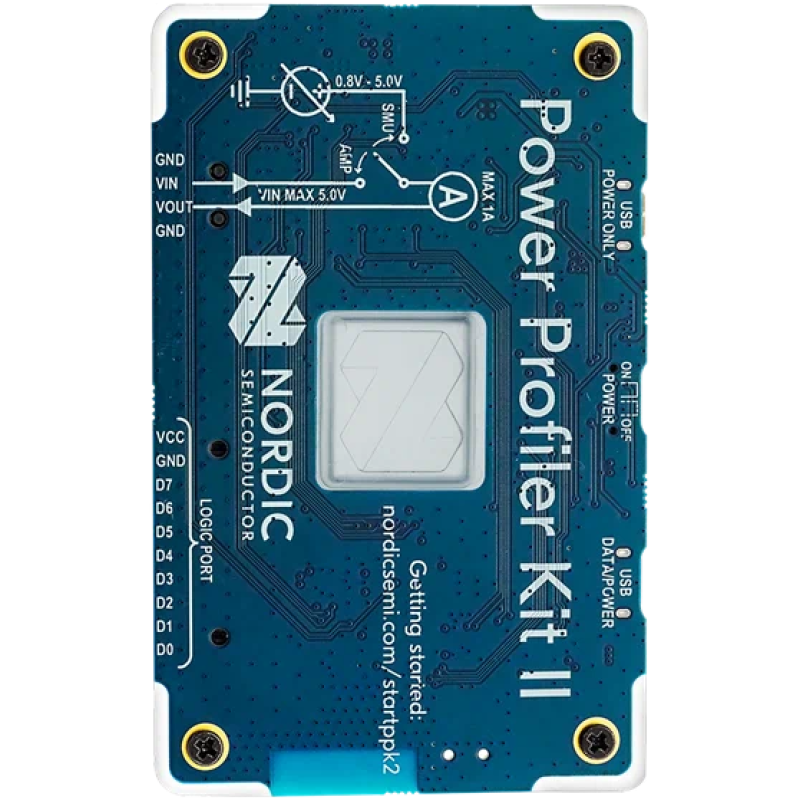

У режимі джерела (SMU), відміченому на друкованій платі, Nordic NRF-PPK2 одночасно подає живлення на тестований зовнішній пристрій та вимірює його споживаний струм. Вбудований регулятор забезпечує пікові струми до 1 А. У цьому режимі PPK2 живиться від стандартного USB 5 В: один USB-кабель забезпечує струм до 500 мА, для навантажень до 1 А необхідні два USB-кабелі.

У режимі амперметра PPK2 працює як вимірювач струму, тоді як DUT живиться від окремого джерела живлення. Обидва режими підтримують налаштовувані рівні VCC в діапазоні 0,8–5 В.

Програмне забезпечення та аналіз даних

Для роботи з Nordic NRF-PPK2 використовується застосунок Power Profiler в складі nRF Connect для ПК. Він дозволяє в реальному часі візуалізувати споживання струму, аналізувати пікові та середні значення, а також пов’язувати події на цифрових входах з профілем енергоспоживання.

Комплект поставки

1. Модуль Power Profiler Kit II — 1 шт.
2. 4-контактний кабель для вимірювання струму — 1 шт.
3. 10-контактний кабель логічного порту — 1 шт.
