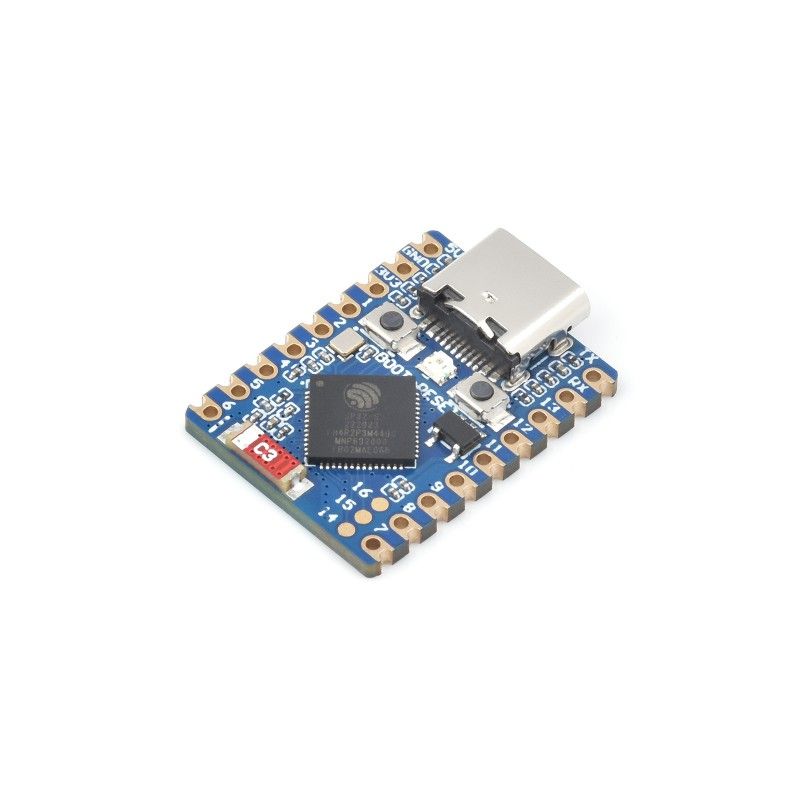

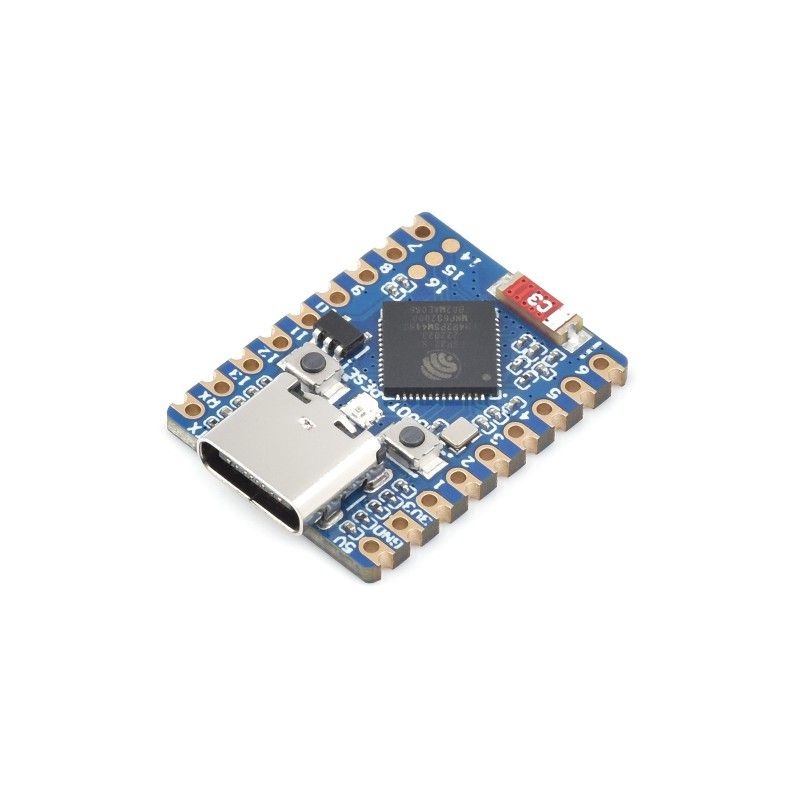

ESP32-S3 Mini Development Board (25081) плата розробки з чіпом ESP32-S3

ESP32-S3 Mini Development Board (25081) від Waveshare, модель 25081, побудована на мікроконтролері ESP32-S3FH4R2 серії ESP32 з двоядерним Xtensa® LX7 до 240 МГц, з підтримкою 2,4 ГГц Wi‑Fi та Bluetooth 5, виготовлена в Made in China.

Призначення та сумісність

ESP32-S3 Mini Development Board (25081) призначена для розробників, які створюють мережеві та бездротові рішення на базі мікроконтролера ESP32-S3FH4R2. Плата підходить для IoT‑пристроїв, сенсорних систем, елементів робототехніки та інших вбудованих застосунків, де потрібні 2,4 ГГц Wi‑Fi та Bluetooth 5 (LE), а також компактні габарити.

Основні характеристики

• 32‑розрядний двоядерний процесор Xtensa® LX7 (ESP32-S3FH4R2), тактова частота до 240 МГц.
• Підтримка 2,4 ГГц Wi‑Fi (802.11 b/g/n) та Bluetooth® 5 (LE).
• Вбудована пам’ять: 512 КБ SRAM, 384 КБ ROM, 4 МБ флеш‑пам’яті, 2 МБ PSRAM.
• Зубчастий (SMD) модуль з вбудованою 2,4 ГГц керамічною антеною для безпосереднього монтажу на несучі плати.
• Гнучке керування тактуванням і джерелом живлення модуля для реалізації режимів низького енергоспоживання.
• Інтегрований повношвидкісний контролер послідовного порту USB.
• 34 контакти GPIO з гнучким призначенням функцій.
• Підтримка мов C/C++ та MicroPython, наявність SDK, ресурсів для розробників і навчальних посібників.

Інтерфейси та підключення

• USB Type‑C для живлення та обміну даними через вбудований USB‑контролер.
• 34 × GPIO з можливістю конфігурації під різні периферійні функції.
• Інтерфейси: 4 × SPI, 2 × I2C, 3 × UART, 2 × I2S, 2 × АЦП та інші функції, доступні через виводи ESP32-S3FH4R2.

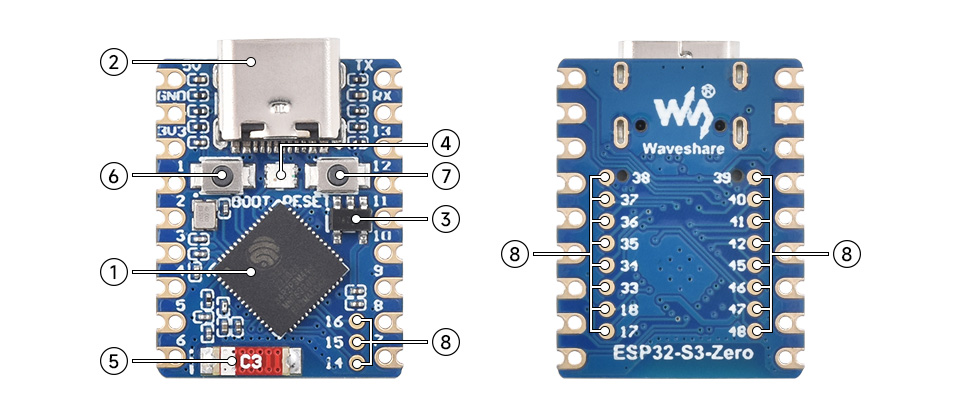

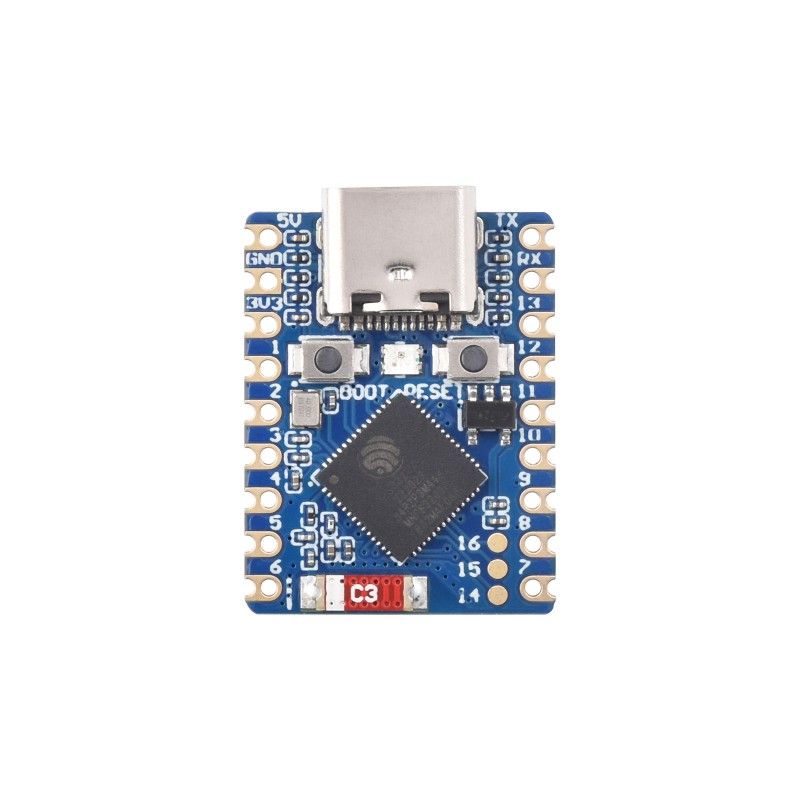

Елементи плати

1. Двоядерний процесор ESP32-S3FH4R2 з робочою частотою до 240 МГц.
2. Порт USB Type‑C.
3. ME6217C33M5G LDO з низьким падінням, струм до 800 мА (макс.).
4. Світлодіод WS2812 RGB.
5. 2.4G керамічна антена.
6. Кнопка BOOT (натиснути BOOT, потім RESET для входу в режим завантаження).
7. Кнопка RESET.
8. Виводи ESP32-S3FH4R2.

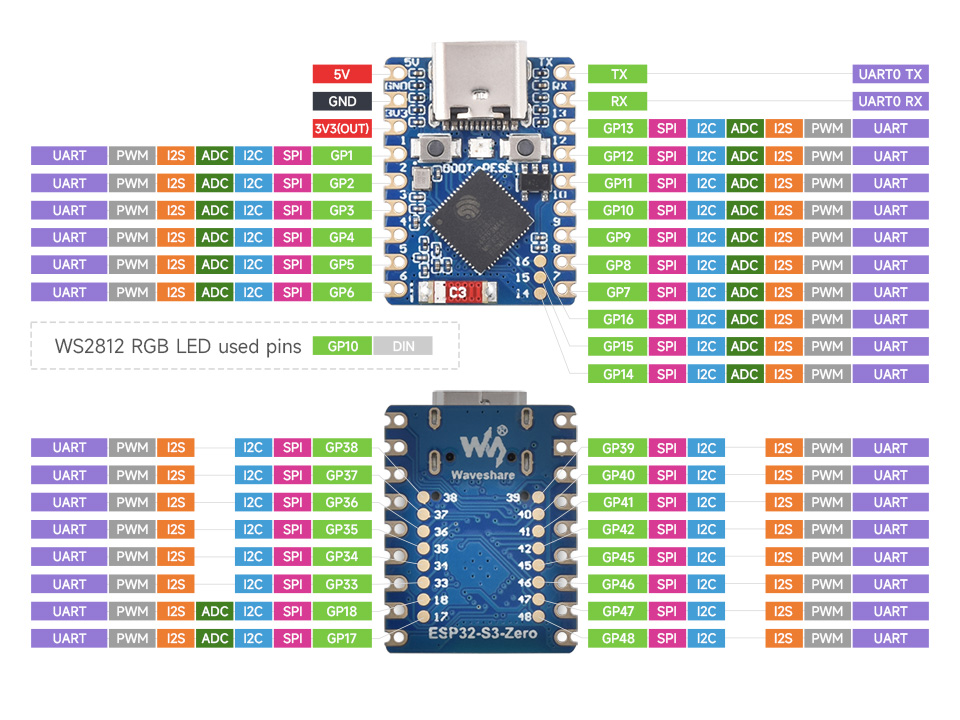

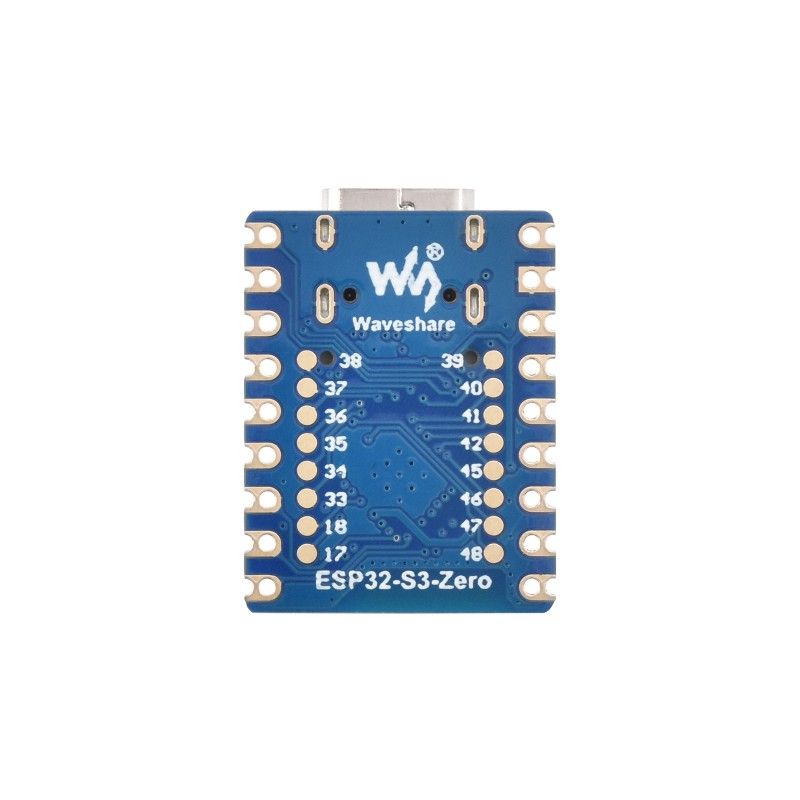

Розпіновка

Плата надає 34 GPIO, виведені на контактні майданчики модуля ESP32-S3FH4R2. Детальна розпіновка наведена на схемі нижче.

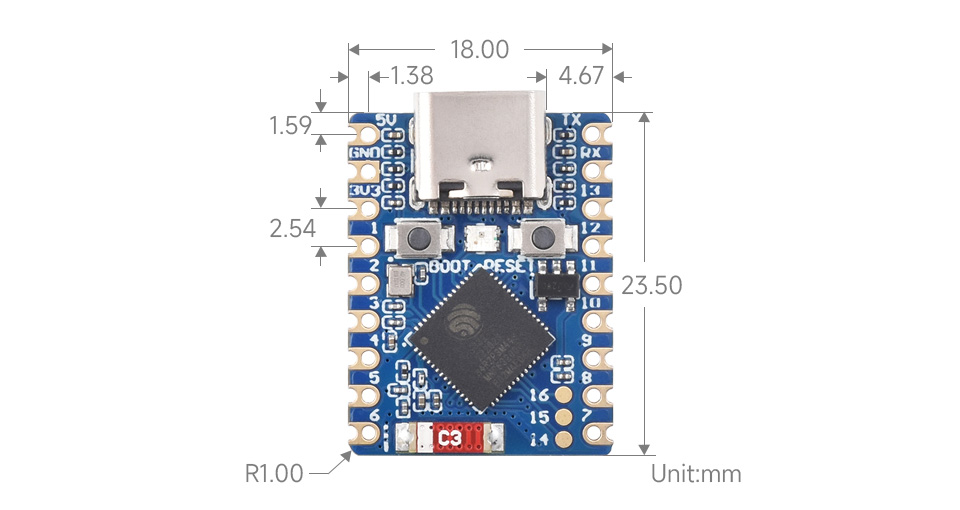

Габарити та вага

Габаритні розміри: 23,5 мм × 18 мм

Вага: 0,002 кг

Програмне забезпечення та ресурси

Плата підтримує розробку на C/C++ та MicroPython, має комплексний SDK і супровідні матеріали. Документація, приклади та додаткові ресурси доступні на Wiki виробника:

Wiki: www.waveshare.com/wiki/ESP32-S3-Zero

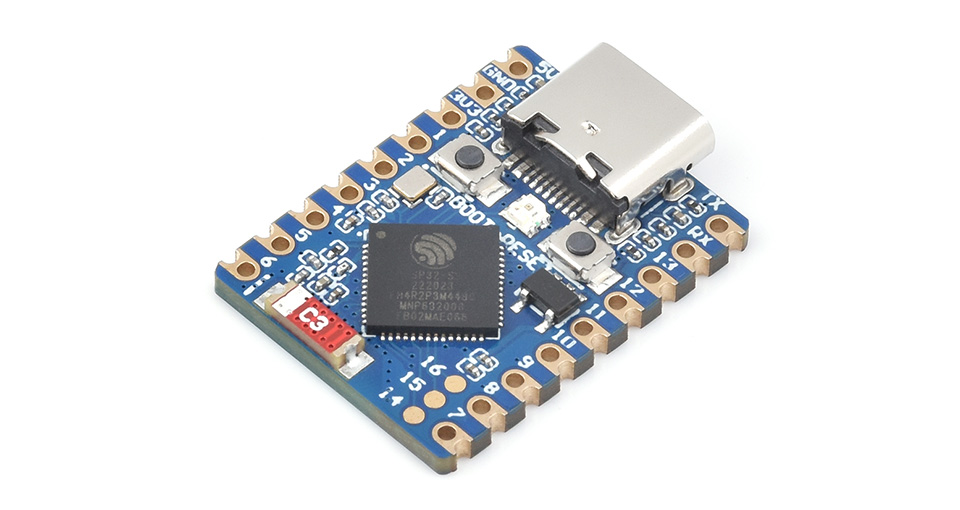

Комплект поставки

1. ESP32-S3-Zero × 1
