Raspberry Pi Debug Probe програматор для відлагодження та прошивки мікроконтролерів

Програматор Raspberry Pi Debug Probe від Raspberry Pi, модель SC0889 — це компактний USB-програматор/відлагоджувач з підтримкою Arm Serial Wire Debug та USB‑UART, призначений для налагодження одноплатних комп’ютерів Raspberry Pi та інших ARM‑пристроїв, виготовлений у країні походження: Made in UK.

Призначення та сумісність

Raspberry Pi Debug Probe — інструмент для розробників, який спрощує налагодження та тестування програм на одноплатних комп’ютерах Raspberry Pi і на пристроях на базі ARM, що підключаються через GPIO або 3‑контактний роз’єм налагодження Raspberry Pi.

Пристрій дозволяє отримувати доступ до внутрішньої шини JTAG (через Arm Serial Wire Debug), зчитувати та записувати дані з мікроконтролерів, а також відлагоджувати прошивки, що виконуються як на самій платі Raspberry Pi, так і на платах розширення, підключених до GPIO.

Основні характеристики

• Програматор/відлагоджувач для Raspberry Pi та інших ARM‑пристроїв.
• USB двопровідний послідовний міст налагодження (Arm Serial Wire Debug підтримується за замовчуванням).
• Міст USB – UART для послідовного доступу до консолі пристрою.
• Сумісність із стандартом CMSIS-DAP.
• Підтримка OpenOCD та інших інструментів налагодження, що працюють з CMSIS-DAP, зокрема використання разом із GDB.
• Відповідає специфікації 3‑контактного з’єднувача налагодження Raspberry Pi.
• Номінальна напруга введення/виведення: 3,3 В.

Інтерфейси та підключення

Debug Probe підключається до ПК через USB та виступає як міст для:

• Arm Serial Wire Debug (через двопровідний послідовний інтерфейс налагодження).
• UART — для роботи з послідовними консолями та логами пристрою.

За допомогою адаптерних кабелів можна під’єднатися як до стандартного 3‑контактного з’єднувача налагодження Raspberry Pi, так і до роз’ємів з кроком 0,1 дюйма (гніздо або штекер).

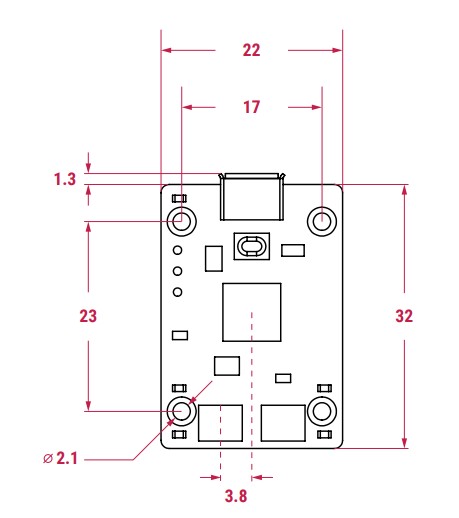

Габарити

• Розміри плати: 32 мм × 22 мм.

Програмне забезпечення та ресурси

Debug Probe працює з популярними інструментами налагодження, такими як OpenOCD та GDB (через CMSIS-DAP), що робить його зручним інструментом для розробки, тестування та відлагодження прошивок.

WIKI / документація: Raspberry Pi Debug Probe documentation

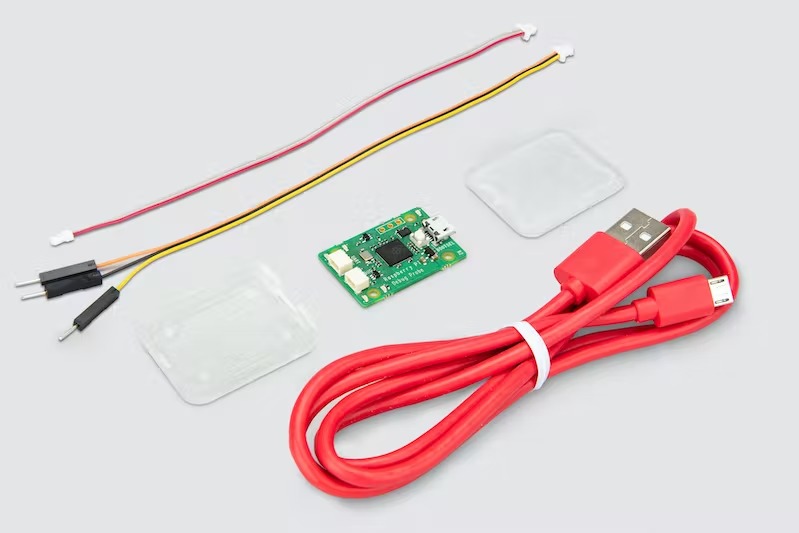

Комплект поставки

1. Raspberry Pi Debug Probe.
2. Пластиковий корпус.
3. Кабель USB.
4. Три налагоджувальні кабелі:
   1. 3‑контактний роз’єм JST до 3‑контактного роз’ємного кабелю JST.
   2. 3‑контактний роз'єм JST до 0,1‑дюймового роз'єму (гніздо).
   3. 3‑контактний роз'єм JST до 0,1‑дюймового роз'єму (штекер).
