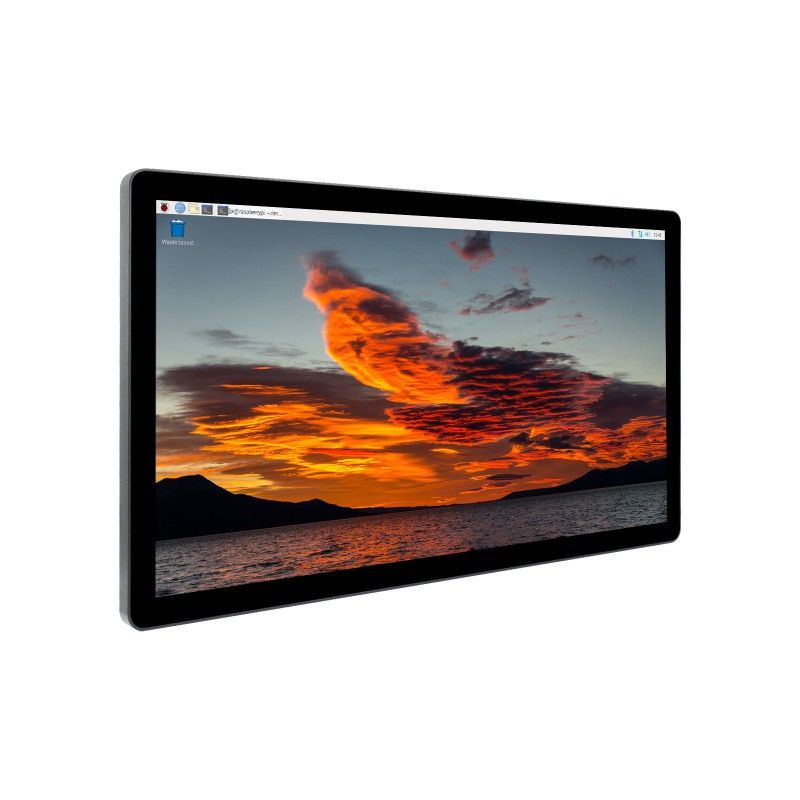

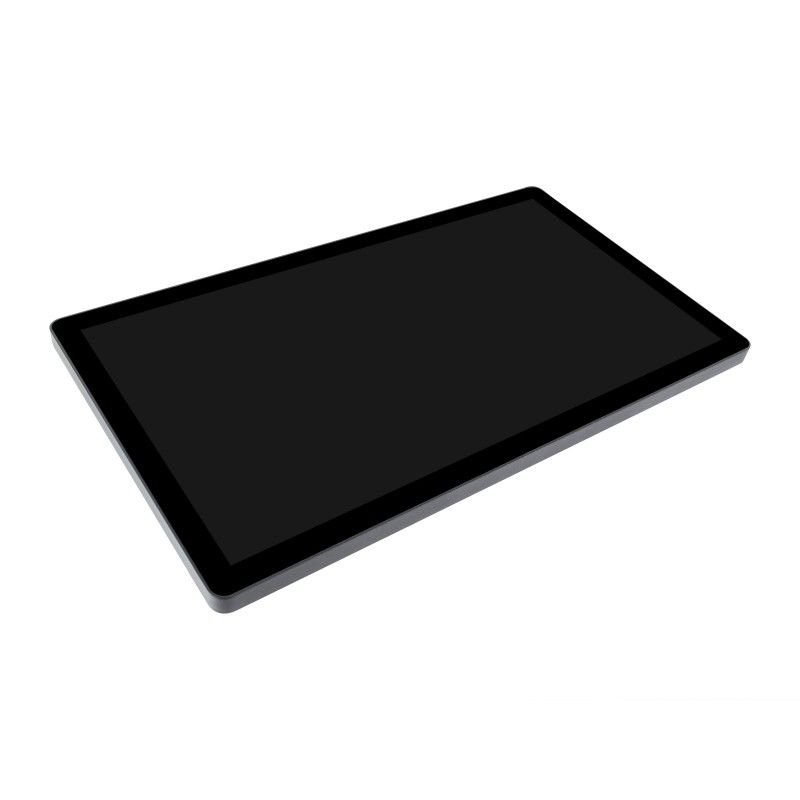

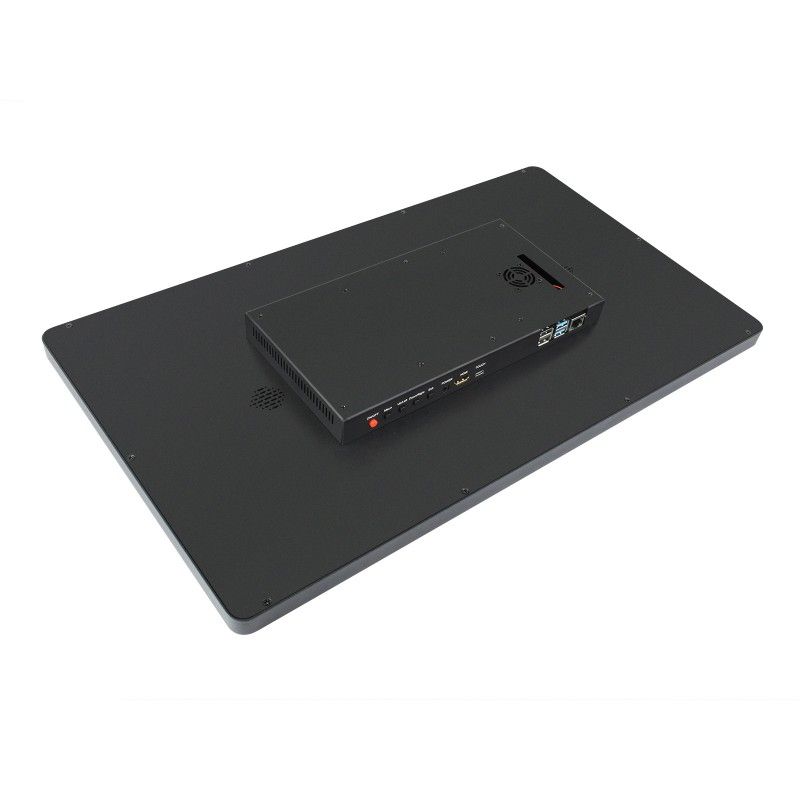

Монітор 21.5" LCD 1080x1920 HDMI ємнісний сенсорний екран (24108)

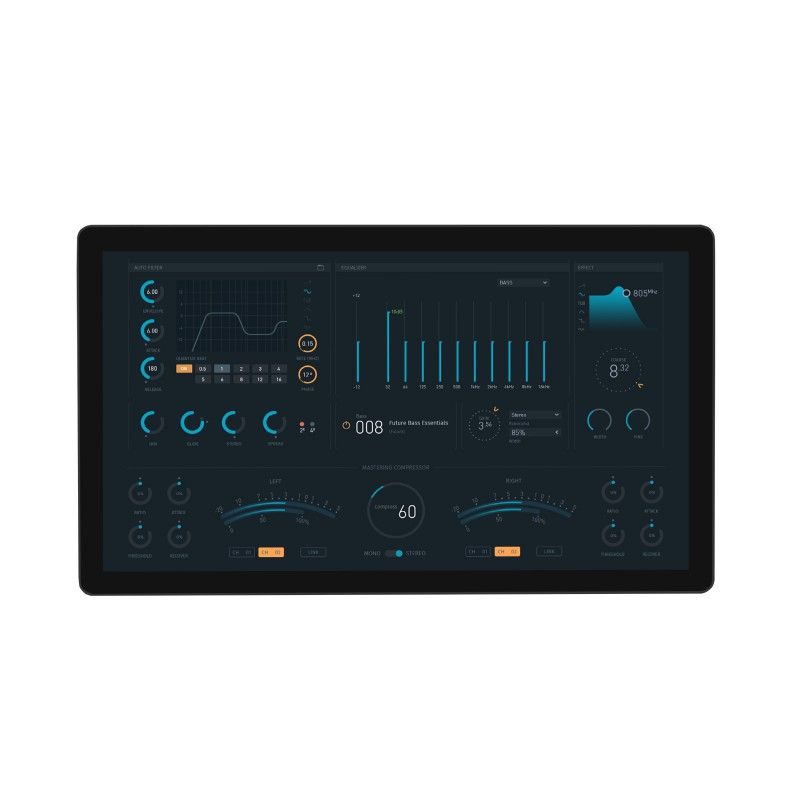

Монітор 21.5inch LCD 1080x1920 HDMI Capacitive Touch Screen (24108) від Waveshare, модель 24108, — це 21,5-дюймовий Full HD IPS TFT сенсорний дисплей з HDMI-підключенням і ємнісним 10-точковим та одноточковим дотиком, виробництва Made in China.

Призначення та сумісність

Монітор Waveshare 21.5inch LCD 1080x1920 HDMI Capacitive Touch Screen призначений для інтерактивних застосунків, де потрібен великий сенсорний екран: промислові, комерційні, медичні системи та інші проєкти з використанням одноплатних комп’ютерів і Mini PC.

Заявлена сумісність із такими платформами та пристроями:

• Raspberry Pi, включно з Raspberry Pi 4 та Compute Module 4
• Jetson Nano
• Banana Pi
• Raspberry Pi Pico
• BeagleBone
• Asus (сумісні плати та Mini PC)
• ПК / Mini PC (Windows 11 / 10 / 8.1 / 8 / 7)

Підтримка дотику залежить від платформи:

• Raspberry Pi: 10-точковий сенсорний екран, без драйверів
• Raspberry Pi (Ubuntu / Kali): одноточковий дотик, без драйверів
• Jetson Nano (Ubuntu): одноточковий дотик, без драйверів
• ПК (Windows 11 / 10 / 8.1 / 8 / 7): 10-точковий дотик, без драйверів

Основні характеристики

• Тип дисплею: TFT / IPS із широкими кутами огляду (до 170°)
• Розмір екрана: 21,5 дюймів
• Роздільна здатність: 1920 × 1080 пікселів (Full HD), орієнтація за замовчуванням 1080×1920 (Г×В), книжкова
• Сенсорний екран: ємнісний, підтримка до 10 одночасних дотиків (залежно від ОС)
• Покриття: загартована скляна панель для захисту екрана
• Колірна гамма: до 72% NTSC (за даними виробника)
• Вбудовані динаміки Hi-Fi, підтримка Dual Track
• Країна виробника: Made in China

Інтерфейси та підключення

Монітор підключається до відеоджерела через HDMI, а сенсорний інтерфейс реалізовано через USB. Конструкція корпусу передбачає можливість монтажу на кронштейн для встановлення моніторів.

Орієнтація дисплея за замовчуванням — вертикальна (книжкова). Для горизонтального режиму необхідно змінити конфігурацію програмного забезпечення на цільовій системі.

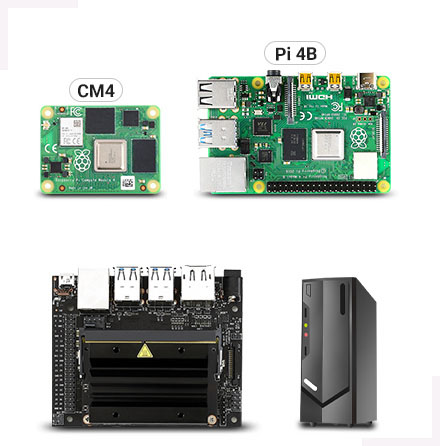

Приклади підключення:

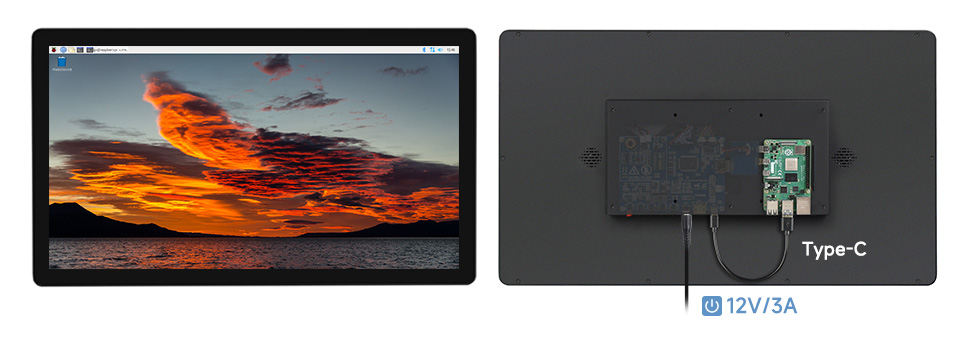

Робота з Raspberry Pi 4:

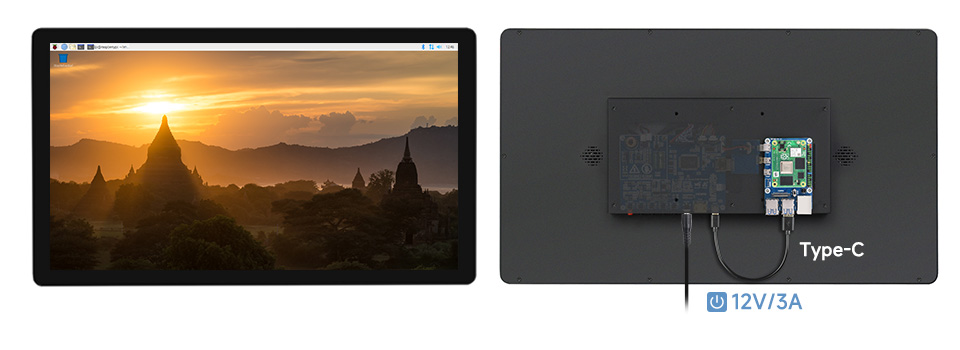

Робота з Compute Module 4:

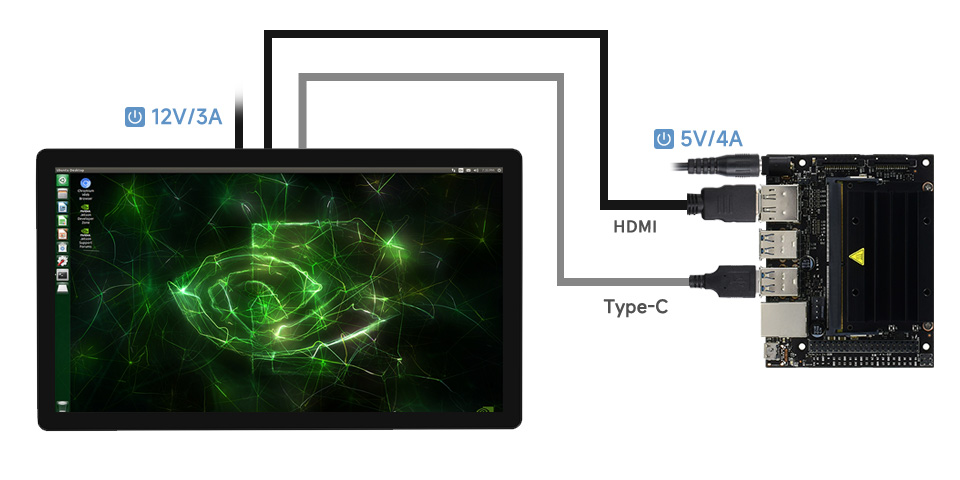

Робота з Jetson Nano:

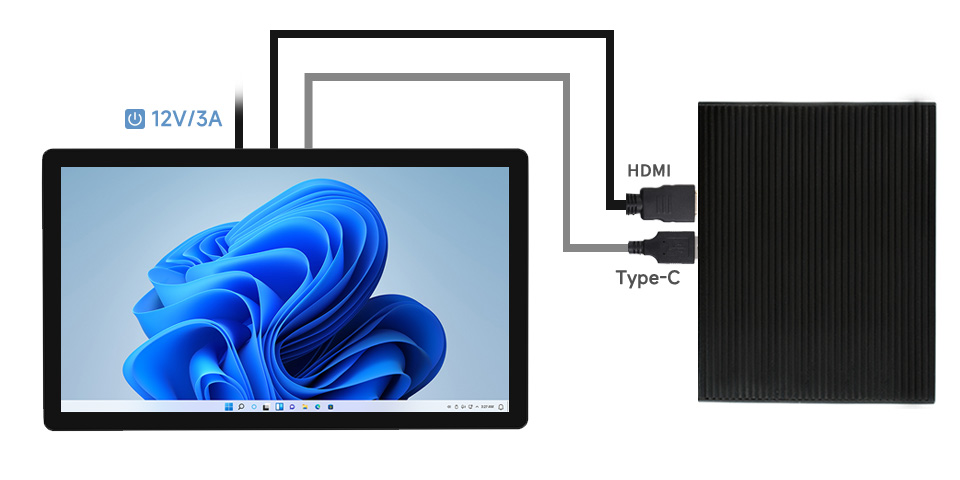

Робота з Mini PC:

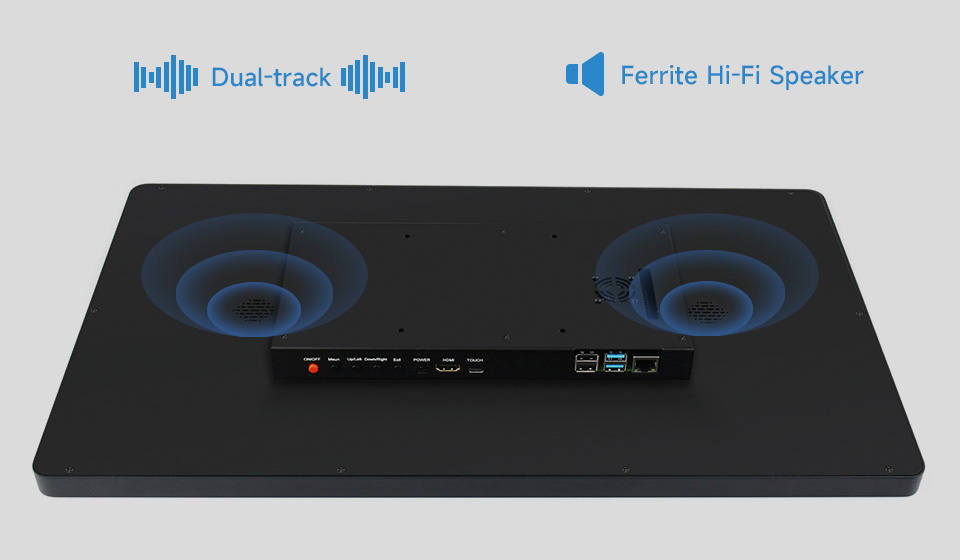

Вбудовані динаміки: монітор оснащено вбудованими динаміками рівня Hi-Fi з підтримкою Dual Track, що дозволяє виводити звук без зовнішньої аудіосистеми.

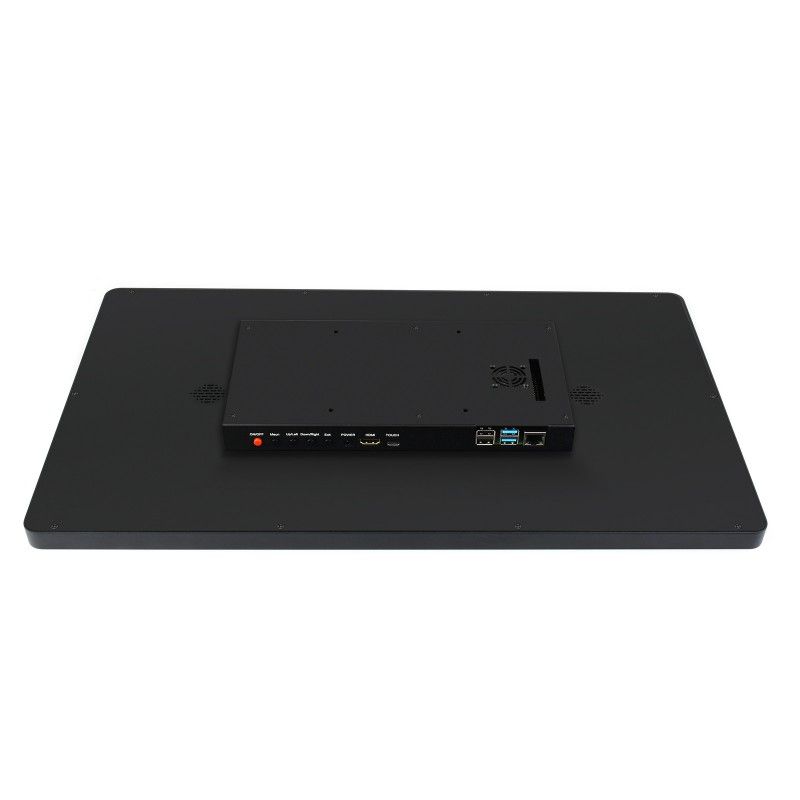

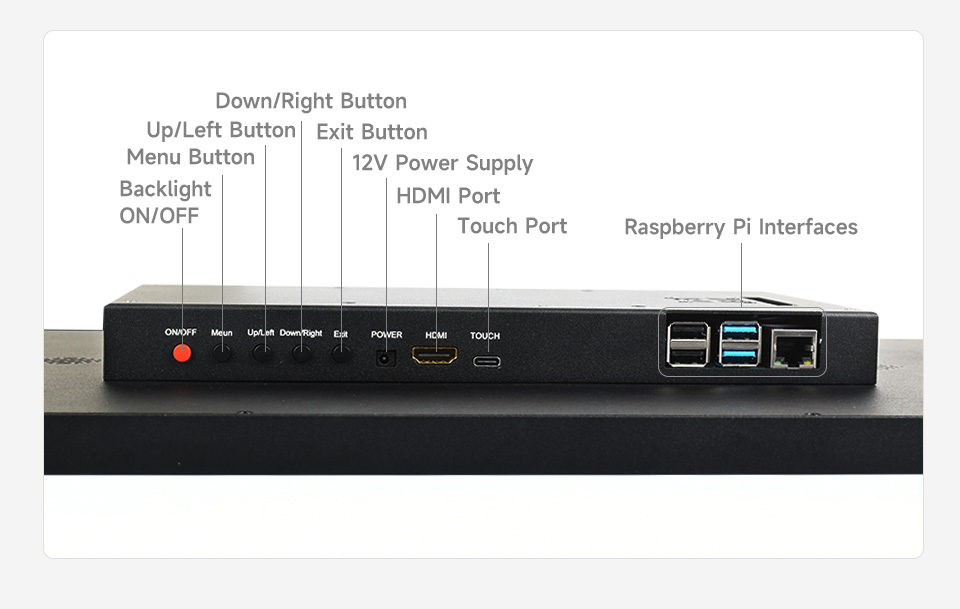

Інтерфейси:

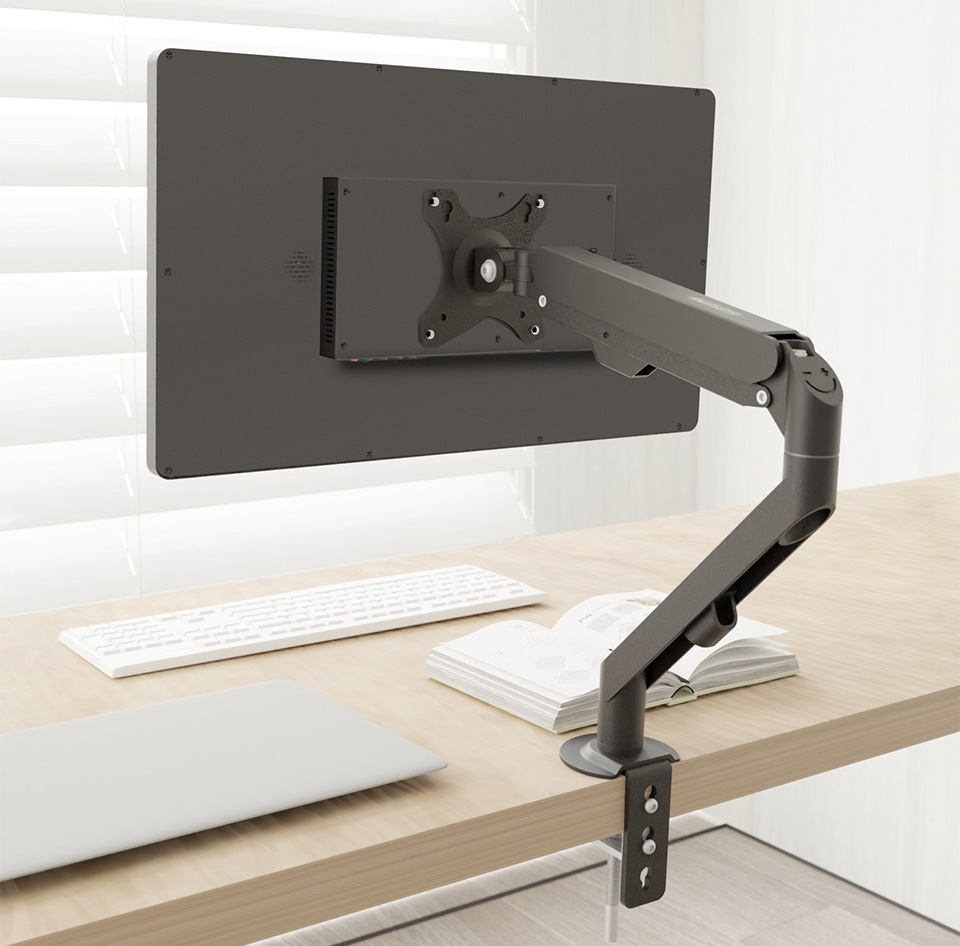

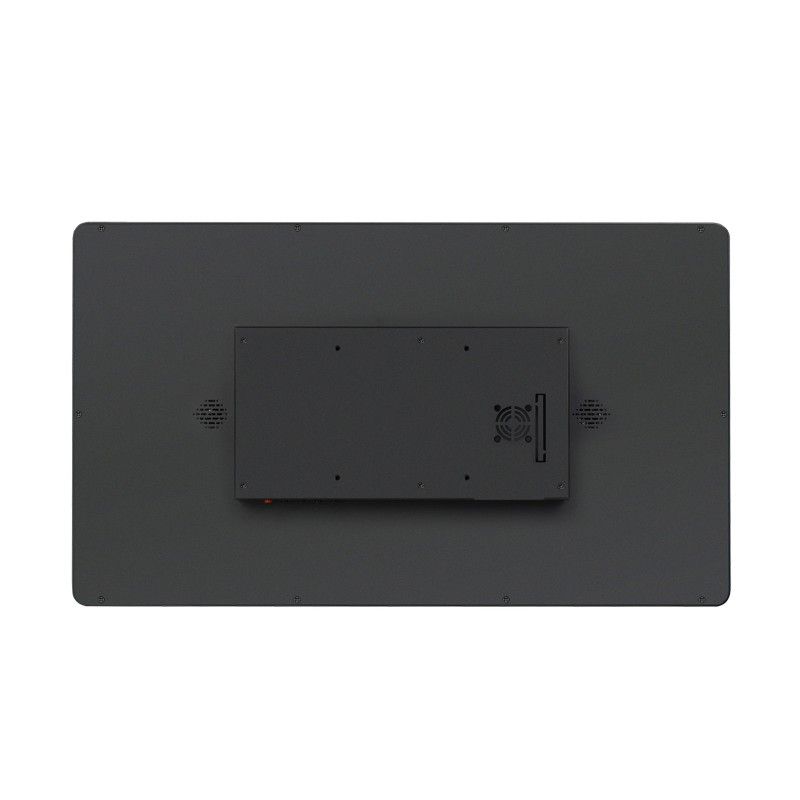

Кріплення: конструкція монітора передбачає можливість закріплення на кронштейн для встановлення моніторів.

Габарити та вага

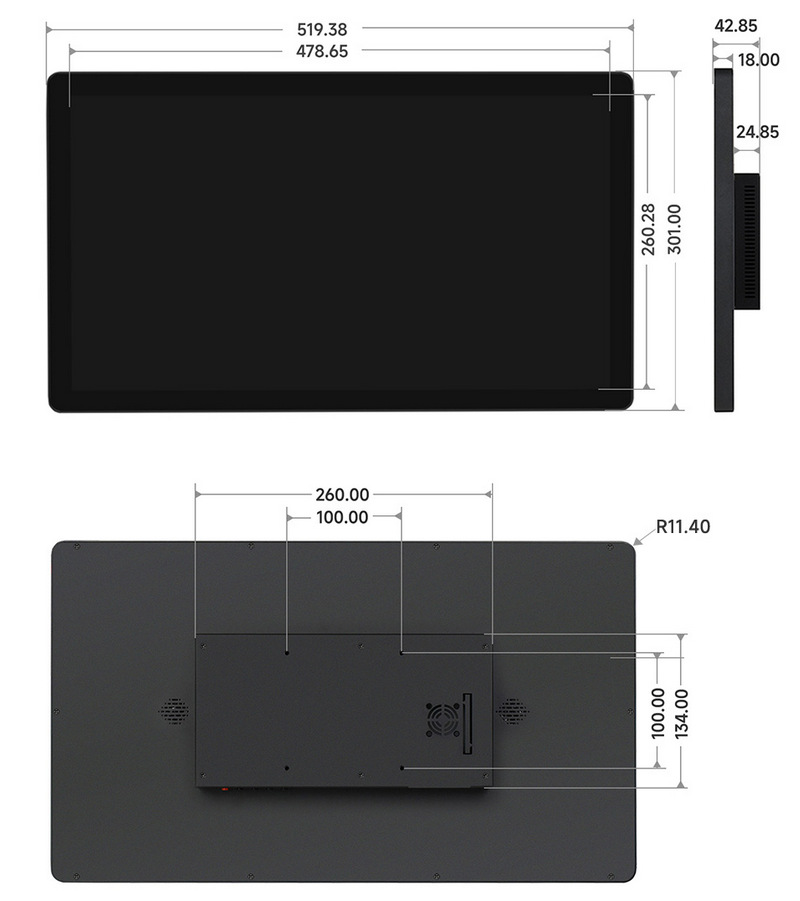

• Габаритні розміри: 520 мм × 301 мм × 43 мм
• Вага: 4,038 кг

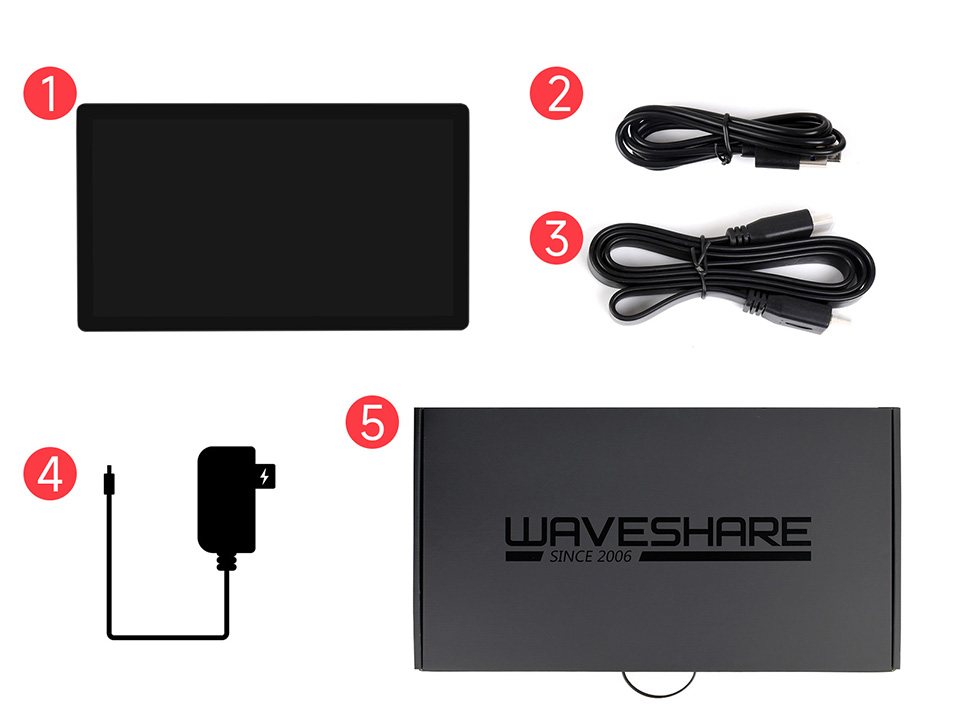

Комплект поставки

1. 21,5-дюймовий монітор FHD ×1
2. Кабель USB-A – USB-C ~1 м ×1
3. Плоский кабель HDMI ~1 м ×1
4. 12V 3A блок живлення ×1
5. Пакувальна коробка ×1

Програмне забезпечення та ресурси

Детальна документація, приклади підключення до різних платформ та програмні налаштування доступні у Wiki виробника:

https://www.waveshare.com/wiki/21.5inch_FHD_Monitor
