Raspberry Pi Pico дисплей 0.96" LCD 160x80 (19653) для мікроконтролера

Дисплей Raspberry Pi Pico 0.96inch LCD 160x80 (19653) від виробника Waveshare, модель 19653 — повнокольоровий TFT/IPS LCD‑модуль 160×80 пікселів для Raspberry Pi Pico з підключенням через SPI (GPIO), країна виробника: Made in China.

Призначення та сумісність

Ця плата розширення спеціально розроблена для Raspberry Pi Pico і призначена для виведення цифрової та графічної інформації на вбудований 0.96" 65K RGB IPS дисплей із роздільною здатністю 160×80. Може використовуватися у невеликих індикаторах, табличках, простих панелях керування або для візуалізації даних в навчальних та хобі‑проєктах з Raspberry Pi Pico.

Увага: мікроконтролер Raspberry Pi Pico до комплекту поставки не входить.

Основні характеристики

• Тип дисплею: IPS, повнокольоровий, до 65K кольорів RGB.
• Роздільна здатність: 160 × 80 пікселів.
• Тип дисплейної матриці: TFT/IPS.
• Розмір активної області: 21.70 × 10.80 мм.
• Розмір пікселя: 0.1356 × 0.135 мм.
• Драйвер дисплея: ST7735S.
• Робоча напруга: 2.6 ~ 5.5 V.
• Габаритні розміри плати: 52.00 × 25.00 мм.
• Вага: 0.01 кг.
• Сенсорний екран: відсутній.

Дисплей забезпечує яскраве та контрастне зображення завдяки IPS‑матриці, що зручно для відображення тексту, простих графіків, іконок та індикаторів.

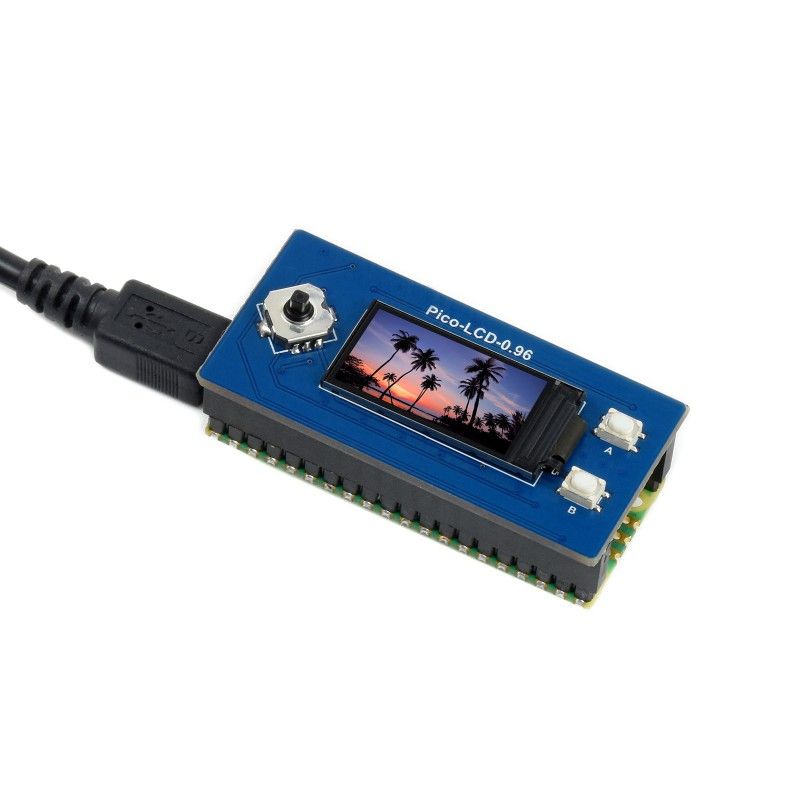

Інтерфейси та підключення

Підключення модуля до Raspberry Pi Pico здійснюється через 4‑провідний SPI інтерфейс через виводи GPIO. Такий варіант вимагає мінімальної кількості ліній введення/виведення, залишаючи більшість пінів Pico вільними для інших задач.

На платі також є:

• Один вбудований джойстик.
• Дві спеціальні кнопки для взаємодії з користувачем.

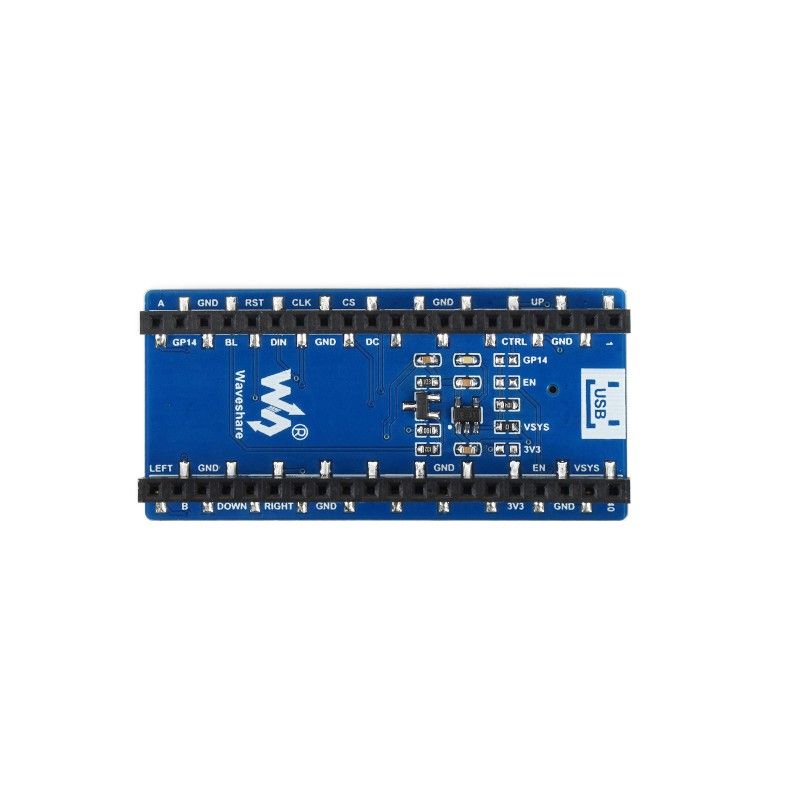

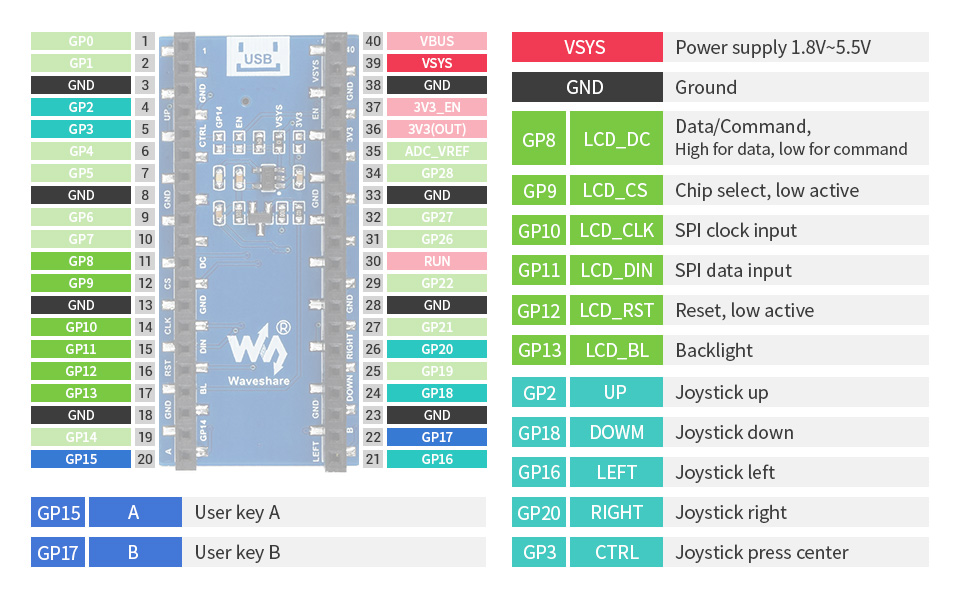

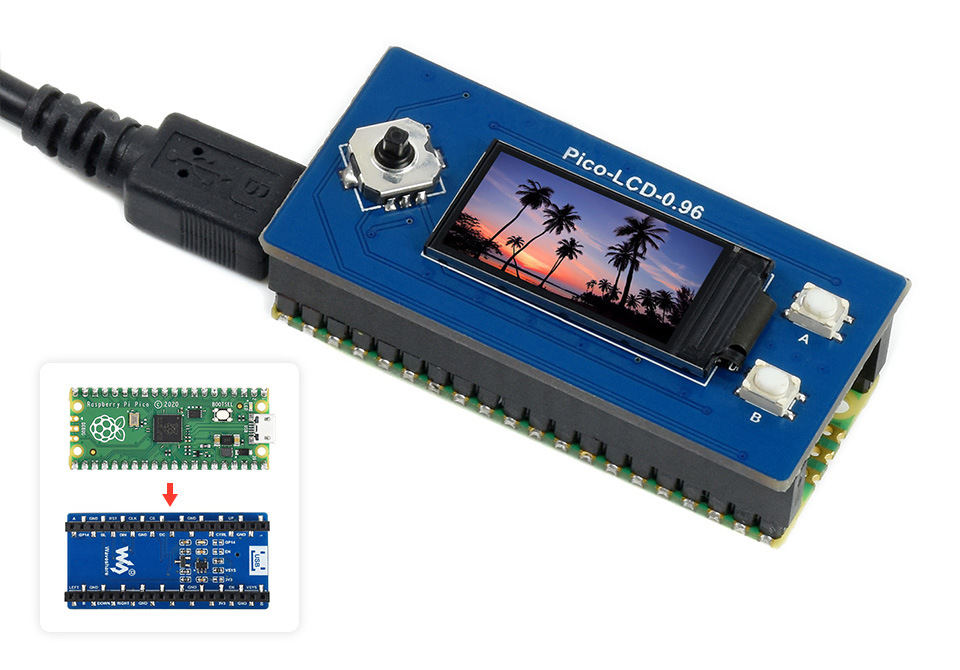

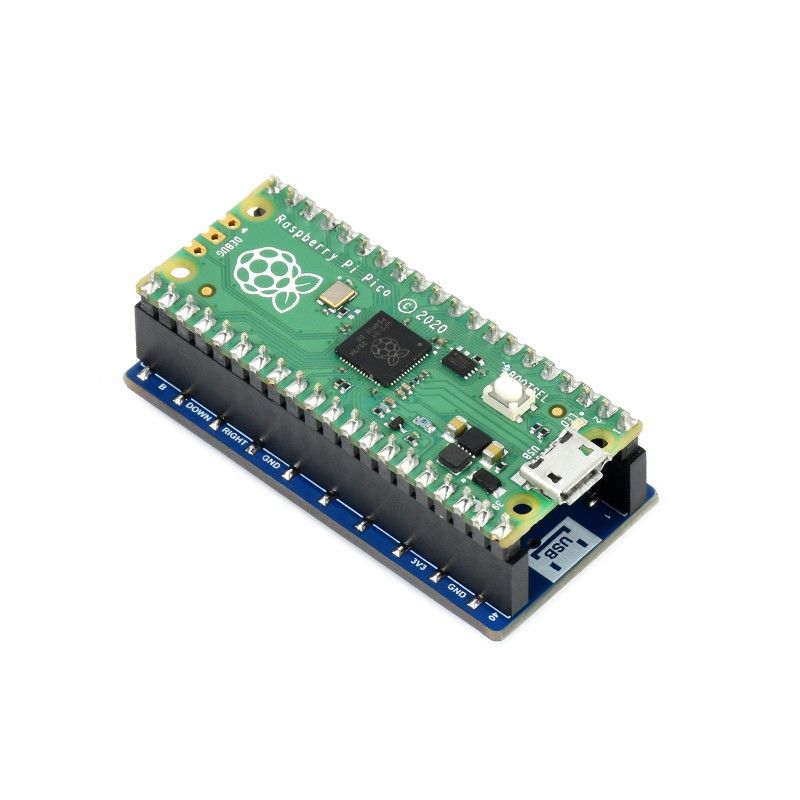

На зображеннях наведено призначення роз’ємів і рекомендоване орієнтування плати. Важливо дотримуватися маркування на платі при встановленні модуля.

Програмне забезпечення та ресурси

Плата постачається з ресурсами для розробки та керівництвом, включно з прикладами для Raspberry Pi Pico C/C++ та MicroPython. Актуальну документацію, бібліотеки та приклади коду можна знайти на Wiki‑сторінці виробника:

https://www.waveshare.com/wiki/Pico-LCD-0.96

Комплект поставки

1. Дисплей Pico-LCD-0.96 (Raspberry Pi Pico 0.96inch LCD 160x80) ×1

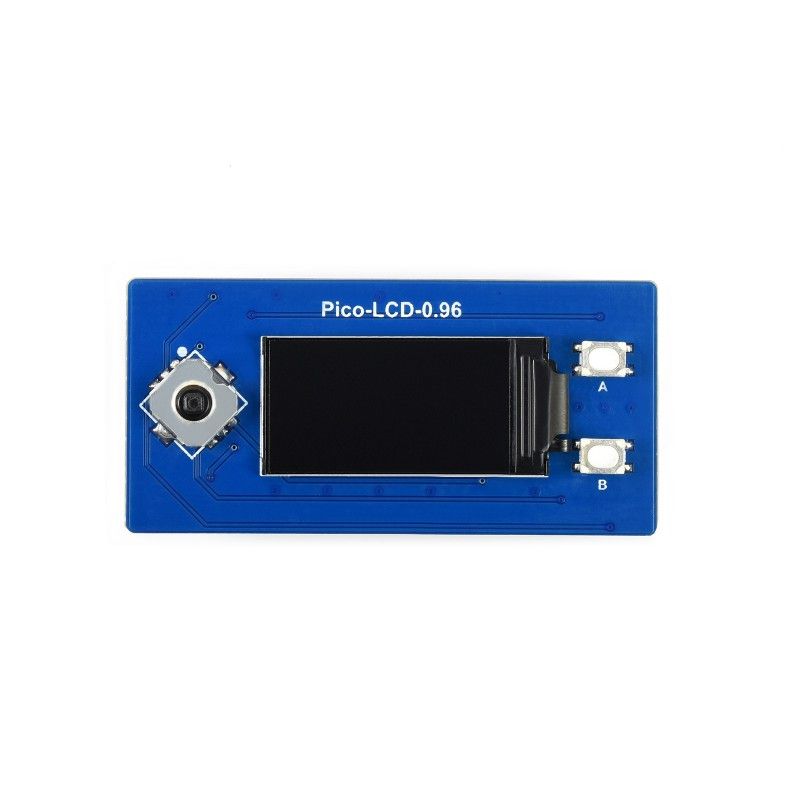

Елементи плати та габарити

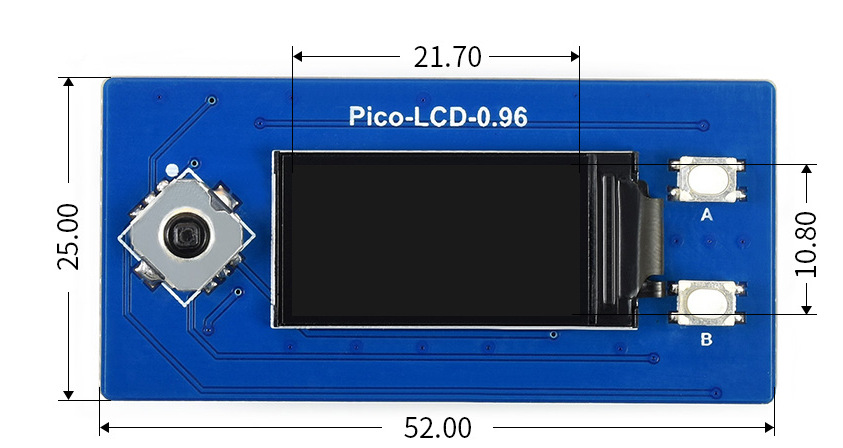

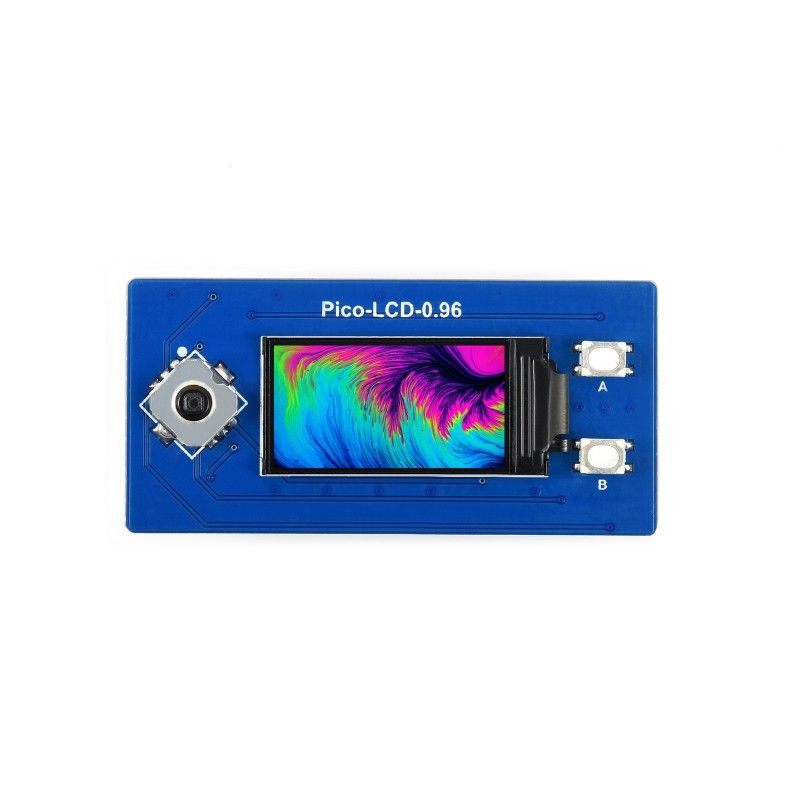

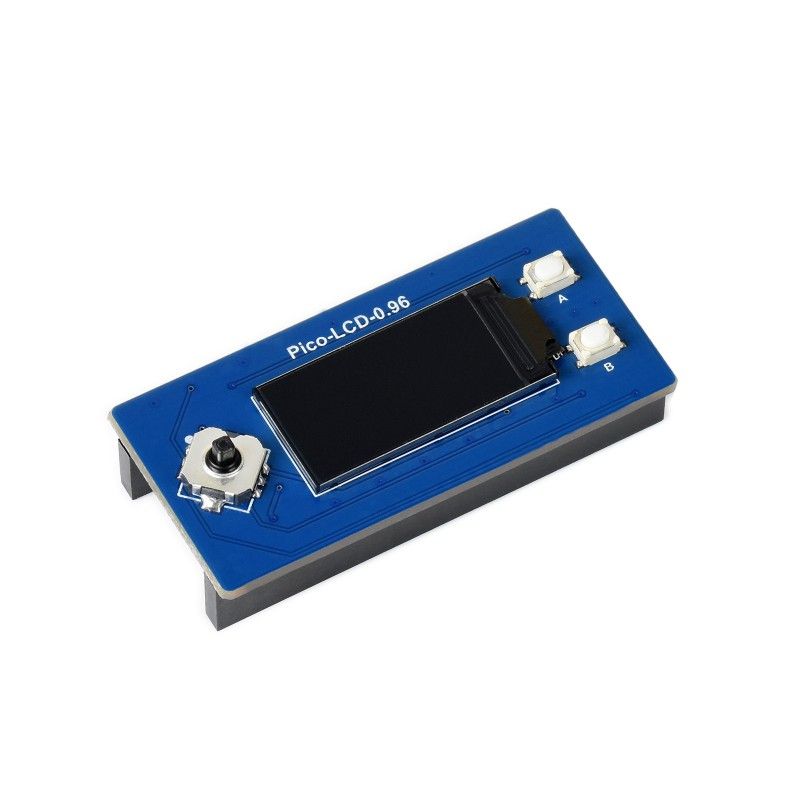

На фото показано розміщення дисплея, джойстика, кнопок та роз’ємів GPIO, а також габаритні розміри плати 52.00 × 25.00 мм.

Габаритні розміри, мм: 52.00 × 25.00
