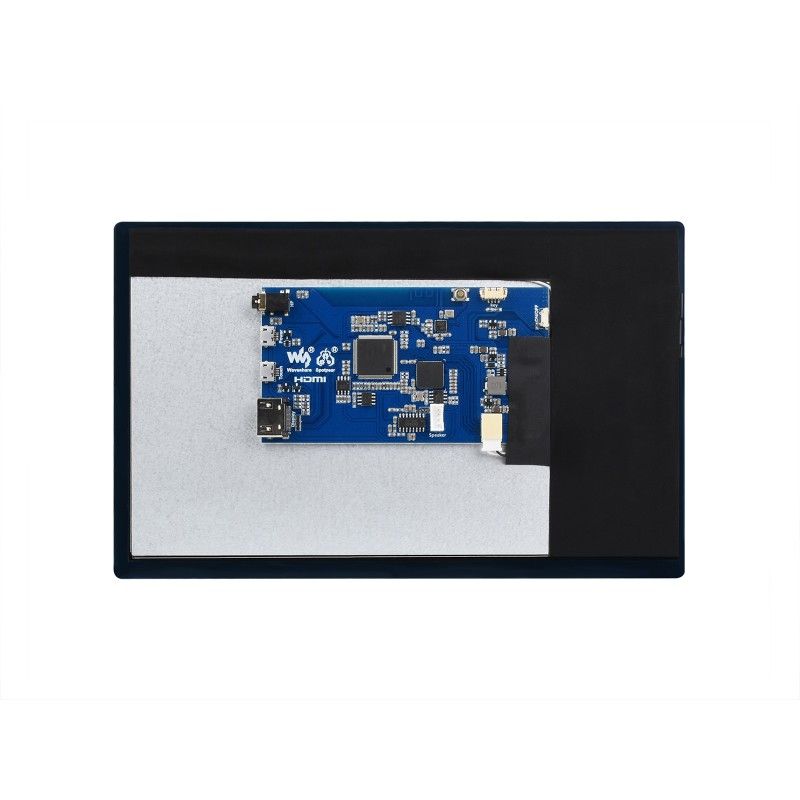

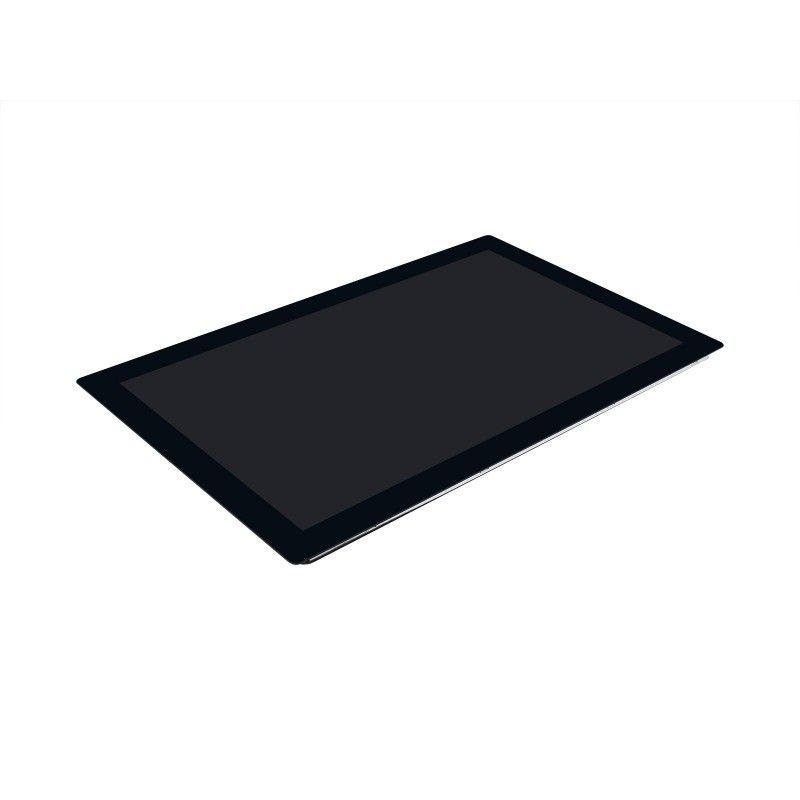

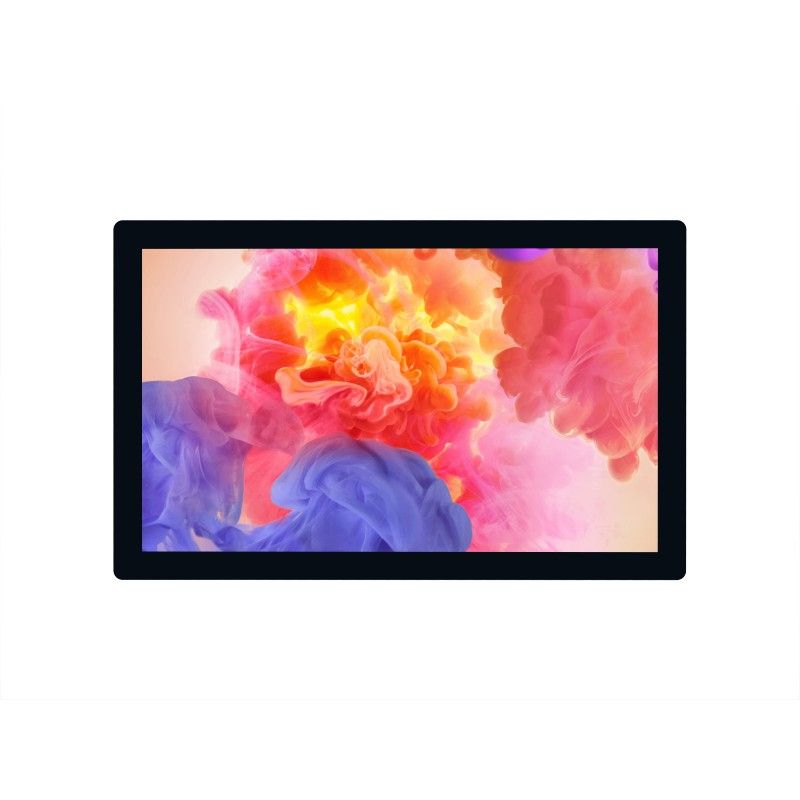

Raspberry Pi 9inch QLED Quantum Dot Display 1280x720 HDMI дисплей (24922)

Дисплей Raspberry Pi 9inch QLED Quantum Dot Display 1280х720 HDMI (24922) виробництва Waveshare, модель 24922, — це 9-дюймовий QLED HDMI-екран із ємнісним мультитачем (до 10 точок), роздільною здатністю 1280×720, виготовлений Made in China.

Призначення та сумісність

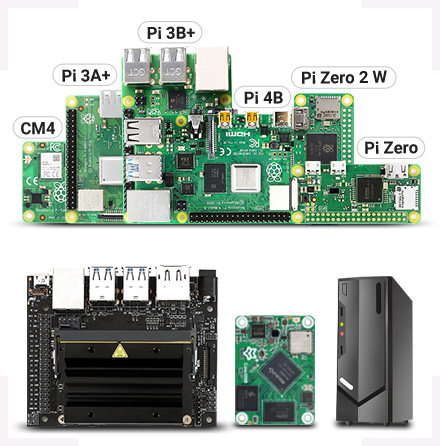

Дисплей призначений для одноплатних комп’ютерів і ПК з HDMI-виходом. Підтримуються:

• усі версії Raspberry Pi:
  • ОС Raspberry Pi – 10-точковий сенсор, без драйверів
  • Ubuntu / Kali / WIN10 IoT – один дотик, без драйверів
  • Retropie – без драйверів
• Jetson Nano – Ubuntu, одноточковий дотик, без драйверів
• Core3566 – Linux, 10-точковий сенсор, без драйверів
• ПК з Windows 11 / 10 / 8.1 / 8 / 7 – 10-точковий дотик, без драйверів

Також заявлена сумісність з Raspberry Pi, Jetson Nano, Banana Pi, BeagleBone, Asus та іншими пристроями з HDMI-виводом.

Основні характеристики

• Тип дисплея: QLED Quantum Dot
• Діагональ: 9.0 дюймів
• Роздільна здатність: 1280 × 720
• Кут огляду: 178°
• Яскравість: 450 кд/м², підтримка керування DCC/CI
• Сенсорний екран: ємнісний, до 10 точок дотику
• Сенсорний інтерфейс: USB
• Лицьова панель: загартоване скло
• Екранне меню: налаштування яскравості / контрастності
• Аудіовихід 1: роз’єм 3,5 мм
• Аудіовихід 2: роз’єм 4PIN

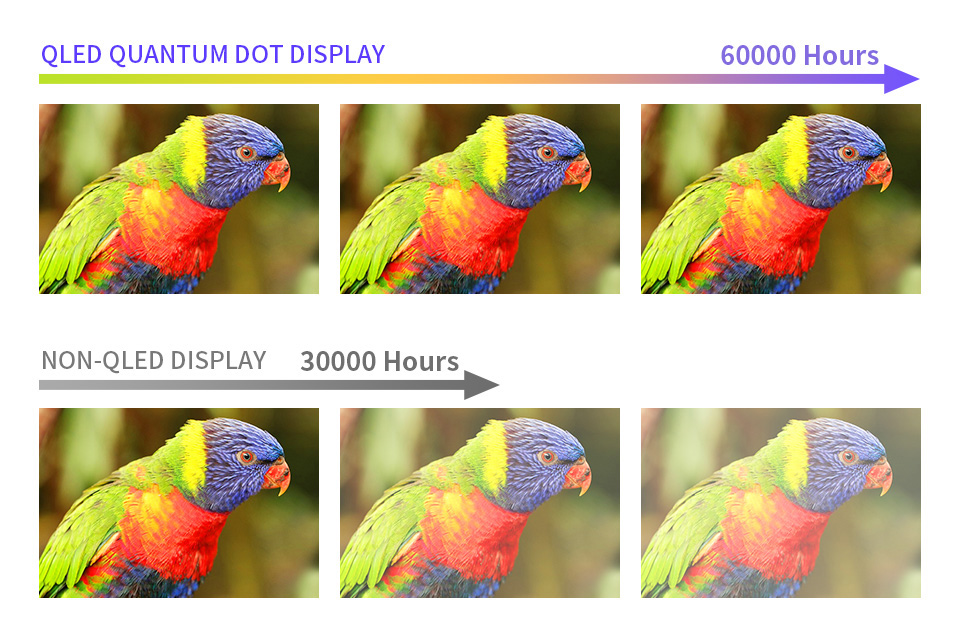

QLED Quantum Dot забезпечує розширену колірну гаму (до NTSC 78%, sRGB 90%), підвищену насиченість кольорів (збільшення передачі кольору на 58,3%) та тривалий термін служби світлодіодів до 60000 годин без помітного погіршення кольору.

Інтерфейси та підключення

• Відеоінтерфейс дисплея: HDMI
• Сенсор: підключення по USB
• Живлення: від зовнішнього блока живлення 5V 3A (з комплекту) або відповідних джерел згідно зі схемами виробника

Дисплей легко інтегрується у медіацентри, ігрові системи, інформаційні табло й інші проєкти, де потрібен якісний HDMI-екран із сенсорним керуванням.

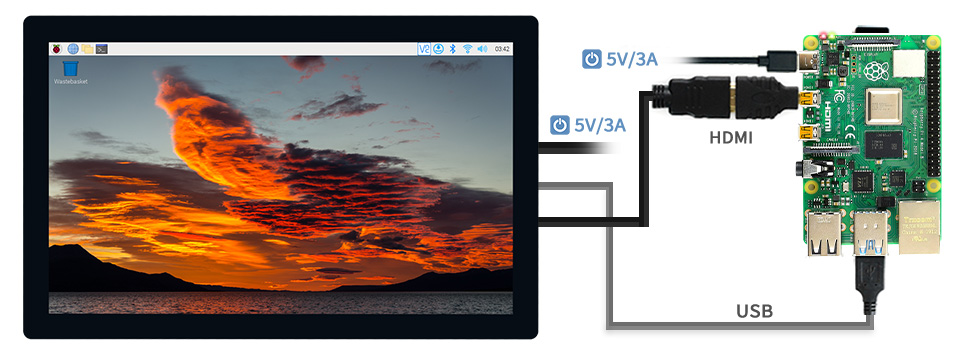

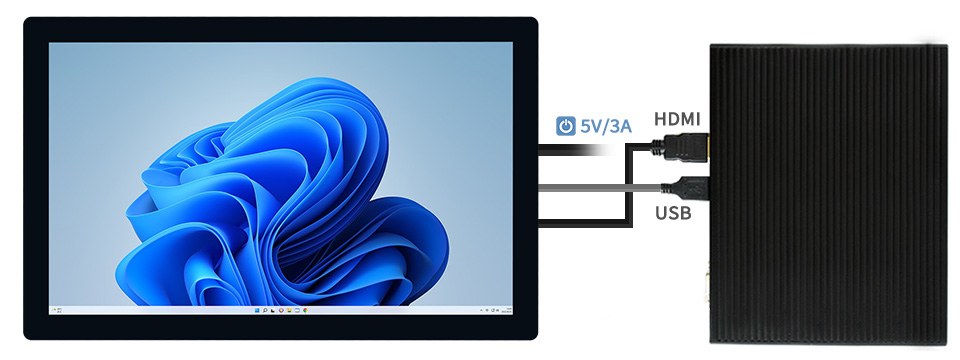

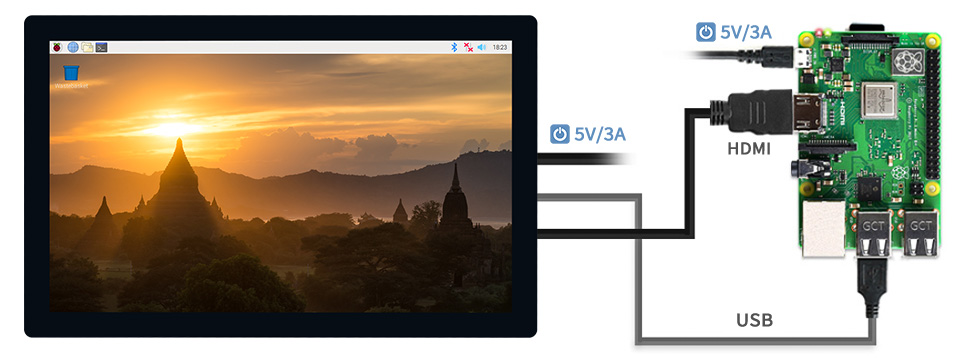

Приклади підключення:

QLED Quantum Dot та сенсорне керування

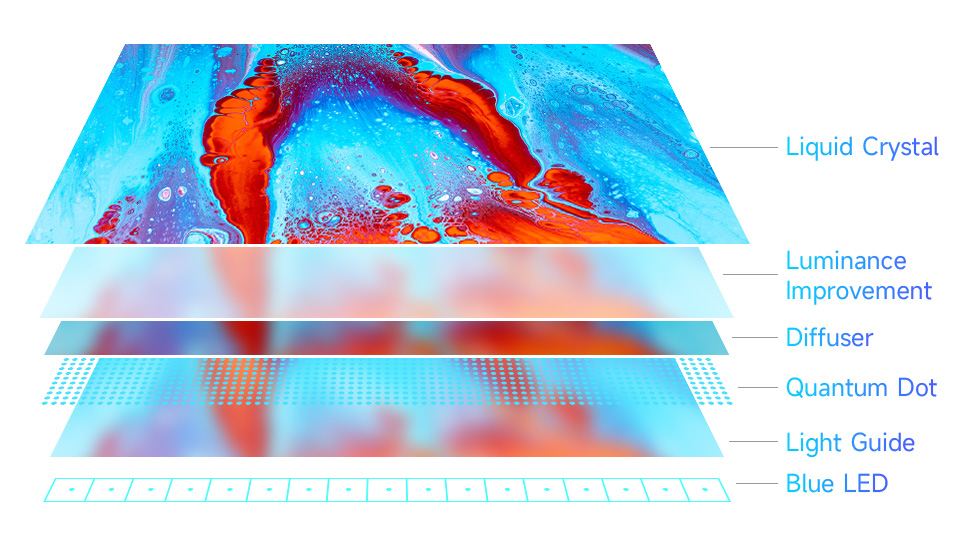

Технологія QLED Quantum Dot забезпечує розширену колірну гаму, високу яскравість і стабільність параметрів протягом тривалого часу експлуатації.

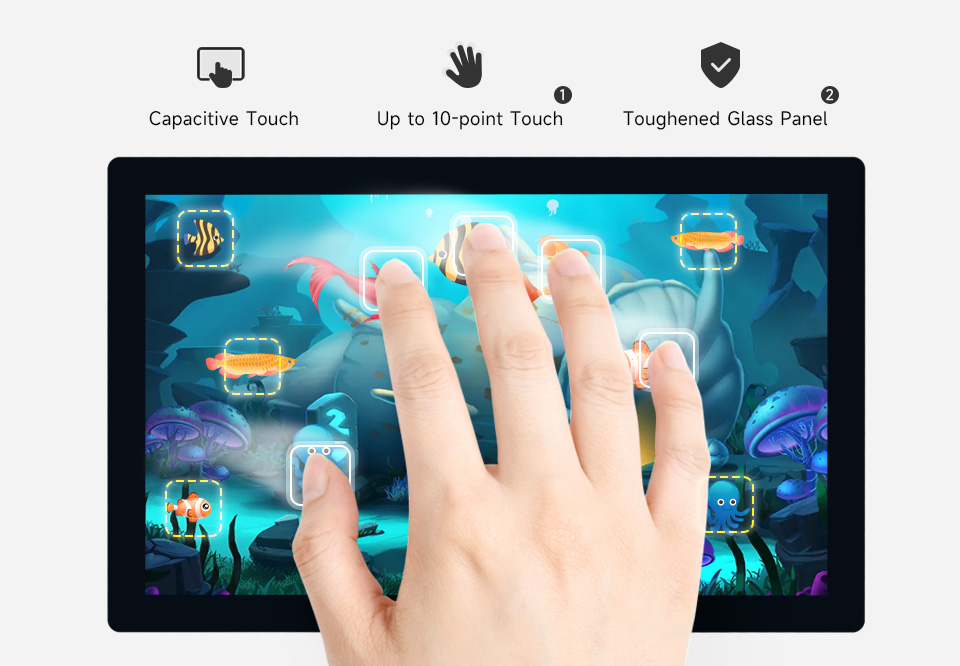

Ємнісна сенсорна панель із загартованим склом підтримує до 10 одночасних дотиків, що зручно для інтерфейсів з жестами та мультитач-навігацією.

Елементи та габарити

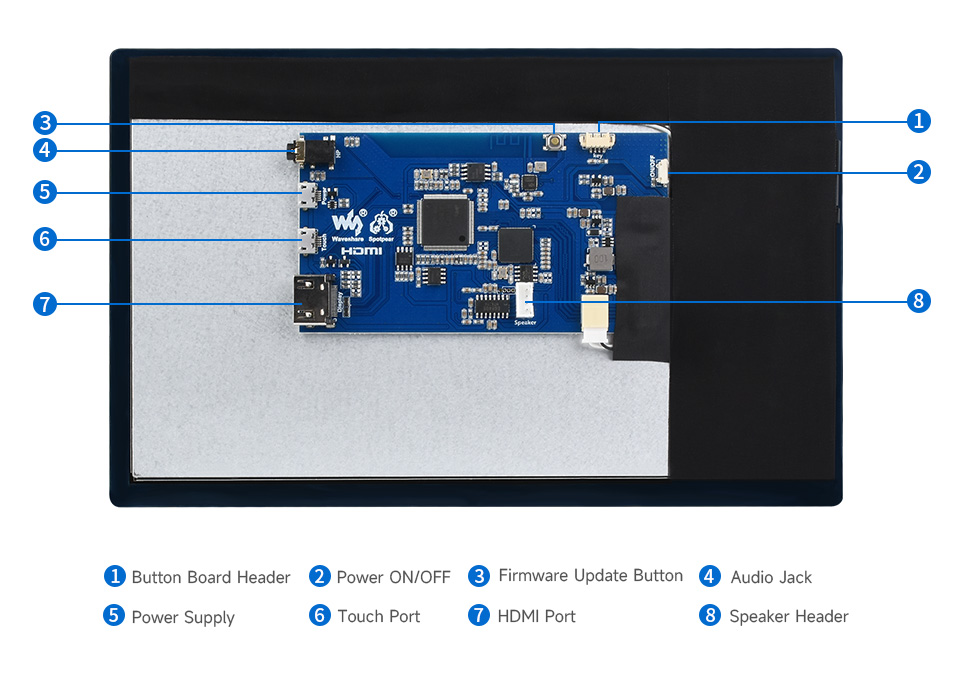

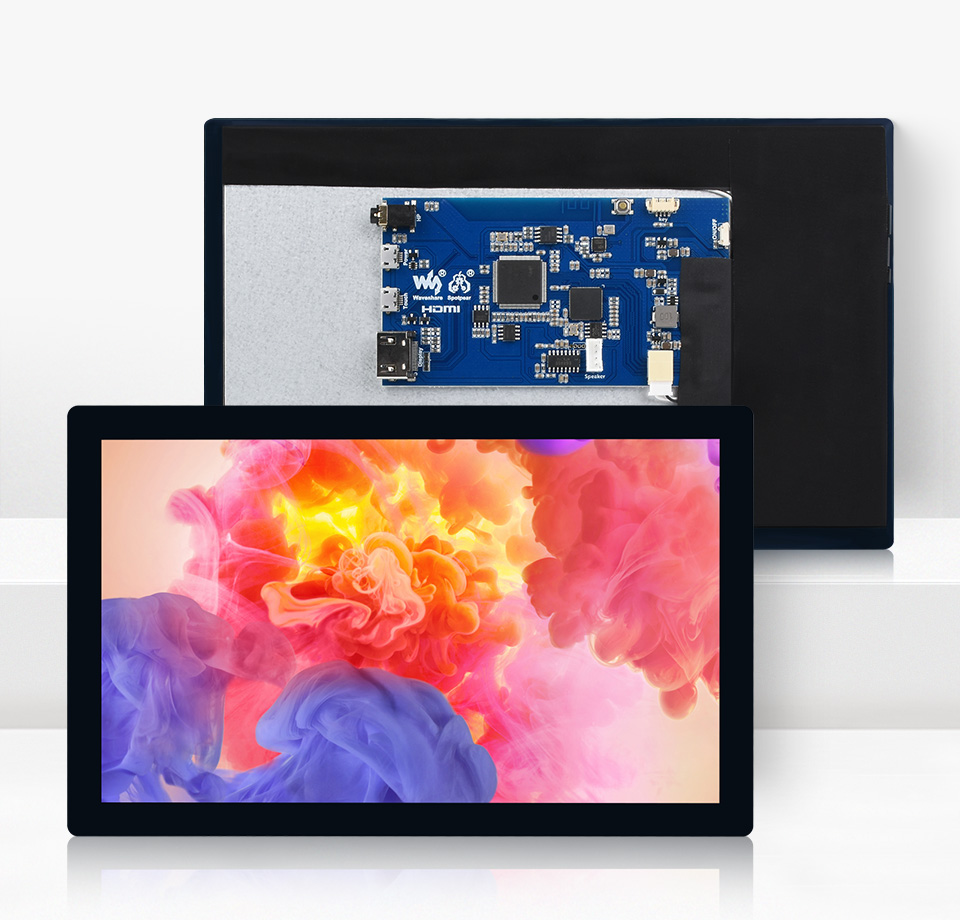

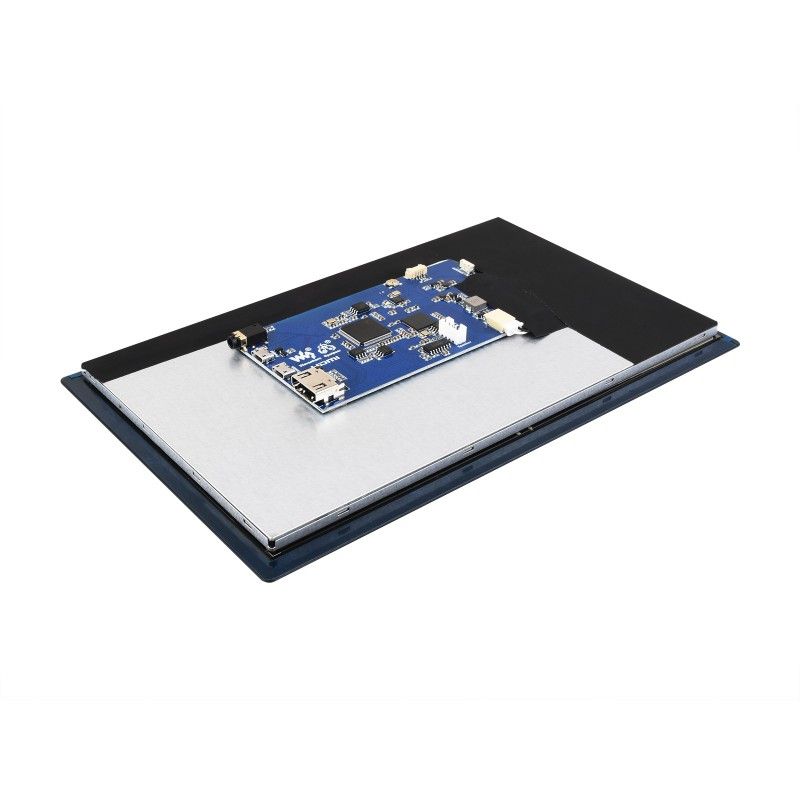

На платі виведені основні інтерфейси (HDMI, USB для сенсора, аудіовиходи, роз’єм плати кнопок) для зручного монтажу в корпус чи на підставку.

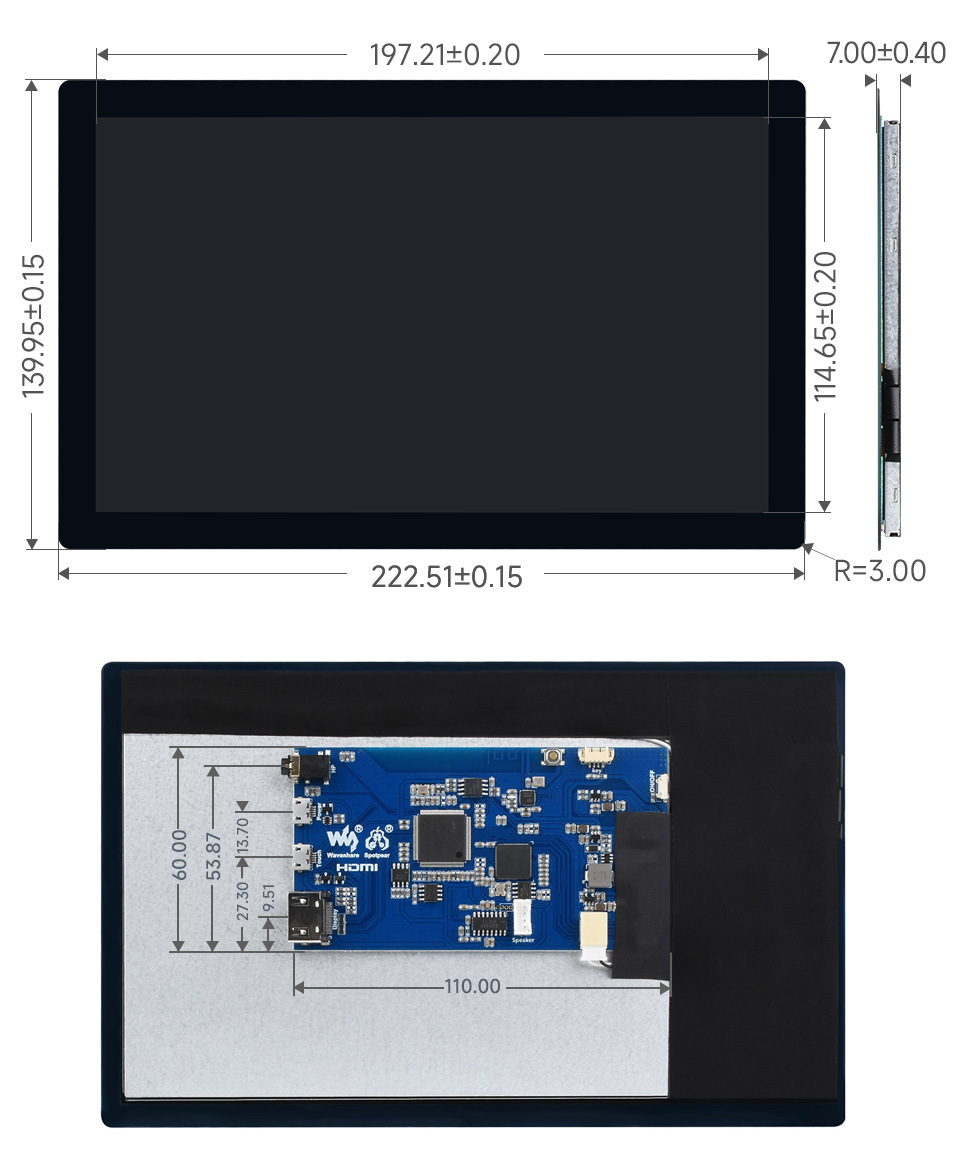

• Габарити: 140 мм × 222,5 мм × 7 мм
• Вага: 0,825 кг

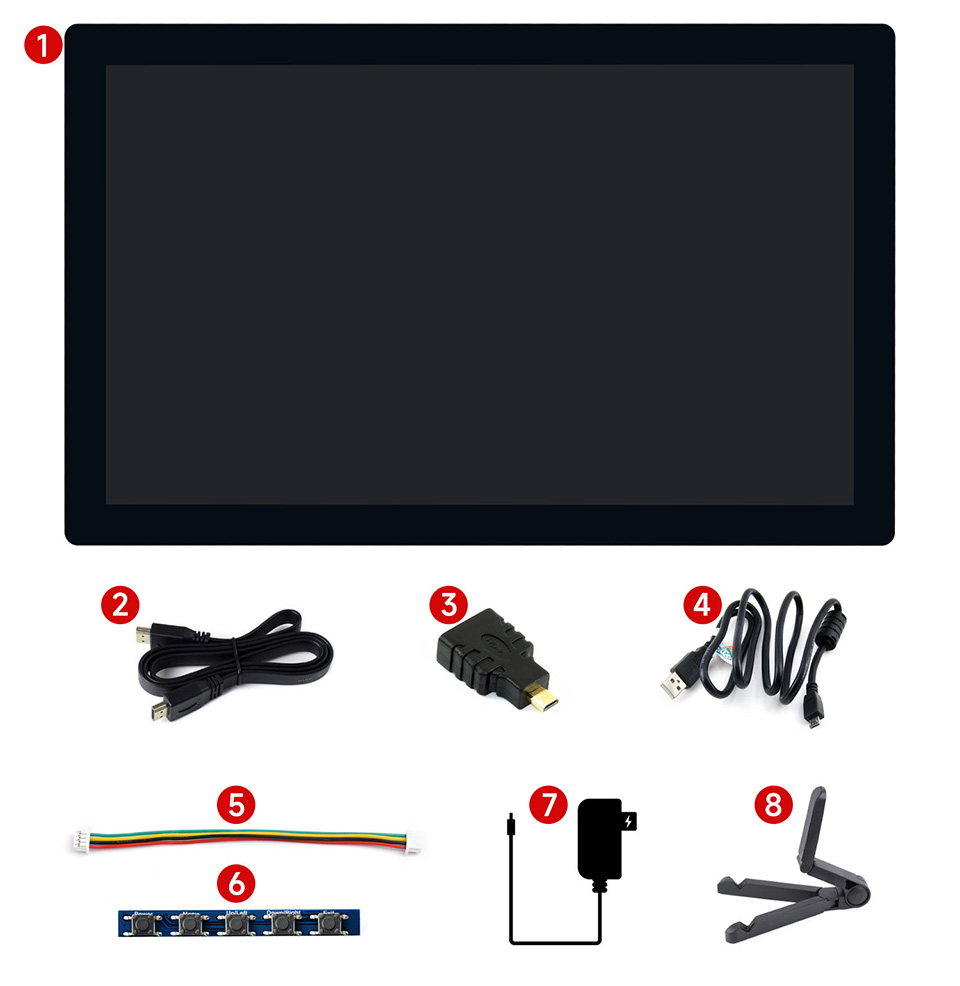

Комплект поставки

1. Дисплей 9HP-CAPQLED-B × 1
2. Плоский кабель HDMI ~1 м × 1
3. Перехідник HDMI на Micro HDMI × 1
4. Кабель USB-A – Micro-B ~1,2 м × 1
5. Кабель кнопкової плати × 1
6. Плата кнопок × 1
7. Блок живлення 5V 3A × 1
8. Трикутна підставка × 1

Програмне забезпечення та ресурси

Докладні схеми підключення, налаштування ОС та оновлена технічна інформація доступні у Wiki виробника:

https://www.waveshare.com/wiki/9HP-CAPQLED-B
