Дисплей 9.3" 1600x600 HDMI з ємнісним сенсором (24644)

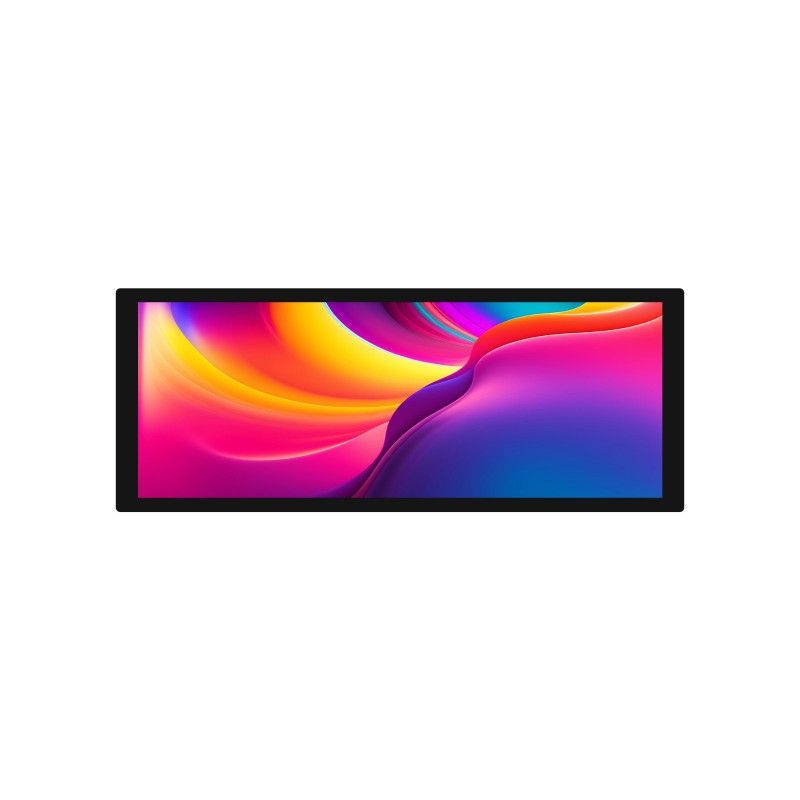

Дисплей 9.3inch 1600х600 HDMI Capacitive Touch (24644) від Waveshare, модель 24644, — це 9,3" TFT/IPS HDMI-монітор із роздільною здатністю 1600×600 та ємнісним сенсорним екраном на 10 дотиків, виготовлений Made in China.

Призначення та сумісність

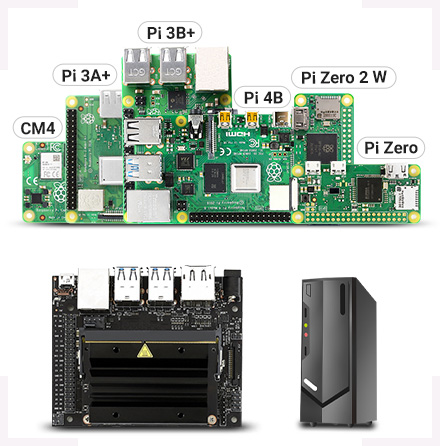

Широкоформатний дисплей призначений як додатковий або основний екран для SBC та мінікомп’ютерів, а також ПК. Підтримується підключення до:

• Raspberry Pi (усі версії, включно з Raspberry Pi 4, 3B+, Zero 2W)
• NVIDIA Jetson Nano
• Mini PC та звичайних ПК/ноутбуків
• Jetson Nano, Banana Pi, BeagleBone, Asus (через HDMI та USB для тачскрину)

Сенсорний інтерфейс працює без драйверів у популярних ОС:

• Raspberry Pi: Raspberry Pi OS – 10 дотиків; Ubuntu / Kali / WIN10 IoT – один дотик; Retropie – без драйверів
• Jetson Nano: Ubuntu – один дотик, без драйверів

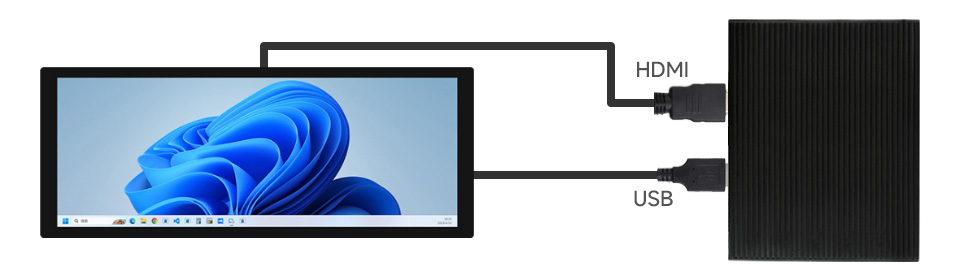

• PC: Windows 11 / 10 / 8.1 / 8 / 7 – до 10 дотиків, без драйверів

Дисплей підходить для мультимедійних панелей, інформаційних систем, емуляторів (Retropie), вбудованих та автоматизованих систем, а також користувацьких DIY‑проєктів.

Основні характеристики

• Діагональ: 9,3"
• Роздільна здатність: 1600×600 пікселів
• Тип матриці: IPS (TFT/IPS)
• Кути огляду: 178°
• Сенсор: ємнісний, до 10 точок дотику (залежно від ОС)
• Інтерфейс відео: HDMI
• Порт сенсора: USB Type‑C
• Аудіо виходи: 3,5 мм Jack; 4PIN Header (роз’єм динаміка)
• Передня панель: загартоване скло з оптичним склеюванням
• Меню дисплея з підтримкою регулювання яскравості та контрасту (DCC/CI control)
• Габаритні розміри: 239 × 94 мм
• Вага: 0,712 кг
• Низьке енергоспоживання, зручне використання у пристроях на батареях

Інтерфейси та підключення

На платі дисплея реалізовані такі роз’єми та елементи:

• Backlight ON/OFF – керування підсвічуванням екрана
• Audio Jack – 3,5 мм аудіовихід
• HDMI Port – відеоінтерфейс
• Power Supply – порт живлення
• Touch Port – USB‑порт для сенсорного інтерфейсу
• Speaker Header – роз’єм для підключення динаміка
• Button Board Header – роз’єм плати з кнопками керування

Для Raspberry Pi Zero 2W потрібні окремо придбані кабель USB та адаптер mini‑HDMI. В інших випадках використовується стандартне підключення HDMI для відео та USB для сенсора.

Приклади підключення

Виробник наводить типові варіанти використання дисплея як бічного або основного монітора:

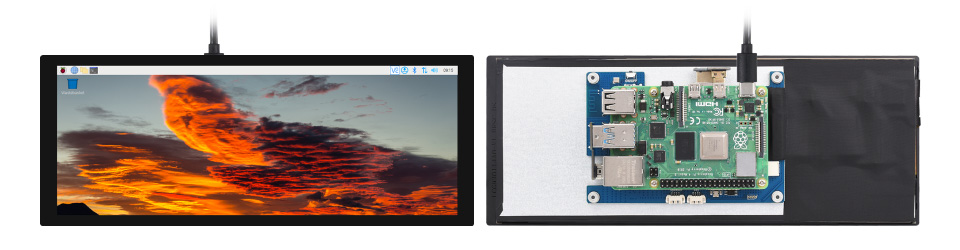

Робота з Raspberry Pi 4

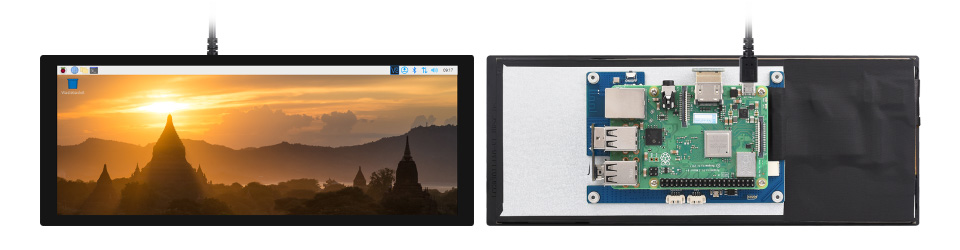

Робота з Raspberry Pi 3B+

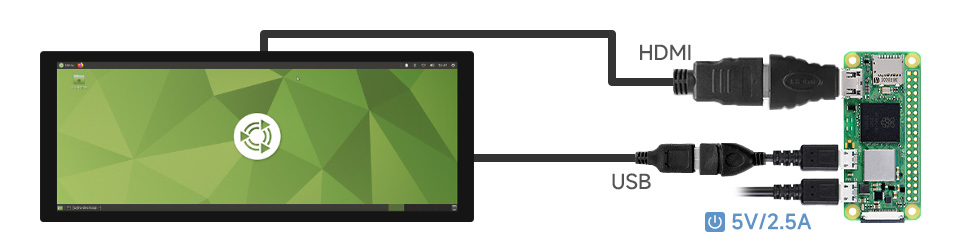

Робота з Raspberry Pi Zero 2W

Увага: для підключення до Raspberry Pi Zero 2W необхідно окремо придбати кабель USB і адаптер mini‑HDMI.

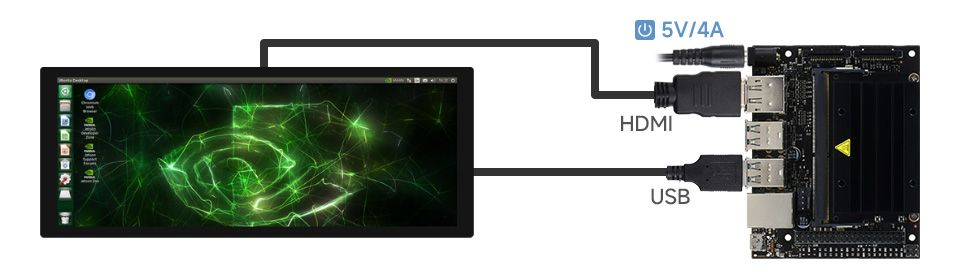

Робота з NVIDIA Jetson Nano

Робота з Mini PC

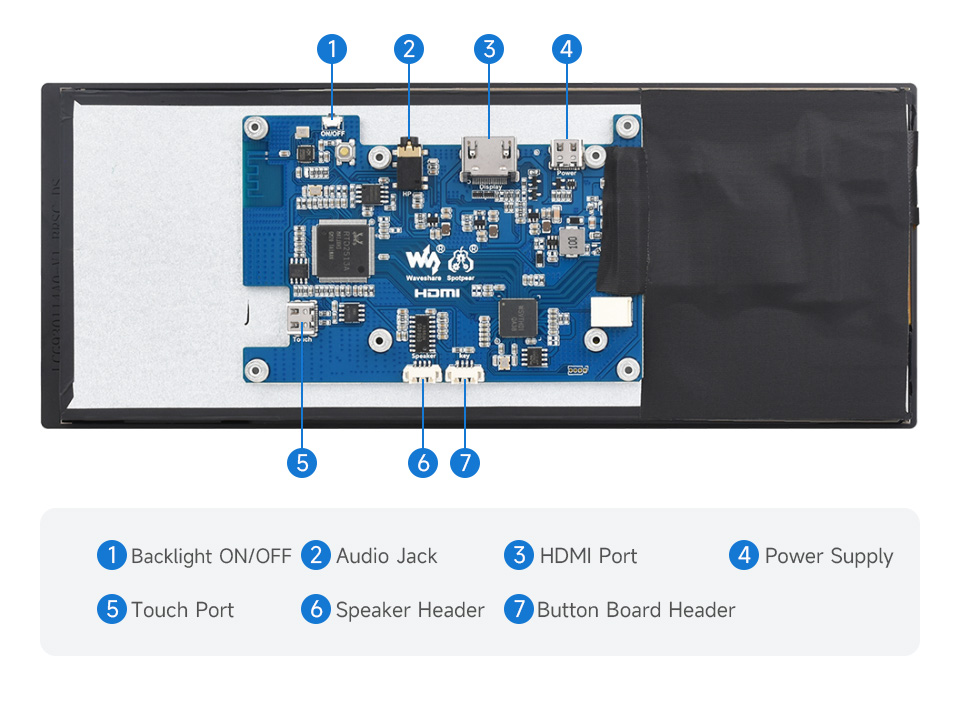

Елементи плати

1. Backlight ON/OFF – включення підсвічування екрану
2. Audio Jack — порт аудіо
3. HDMI Port — порт мультимедіа
4. Power Supply — порт живлення
5. Touch Port — порт сенсору
6. Speaker Header — роз'єм динаміка
7. Button Board Header — роз'єм плати з кнопками

Габарити та ресурси для розробників

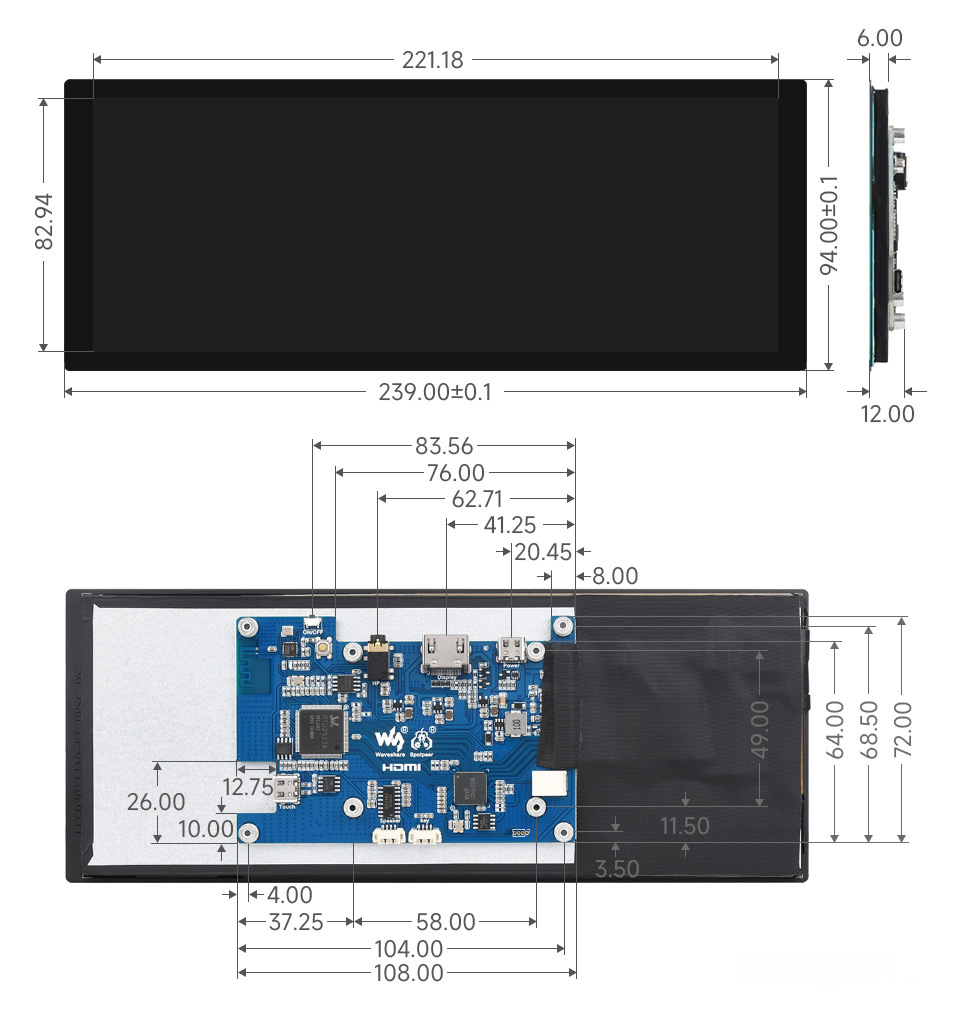

Фізичні розміри дисплейного модуля: 239 мм × 94 мм.

Детальна технічна документація, приклади підключення та інструкції доступні на офіційній Wiki сторінці виробника:

www.waveshare.com/wiki/9.3inch_1600x600_LCD

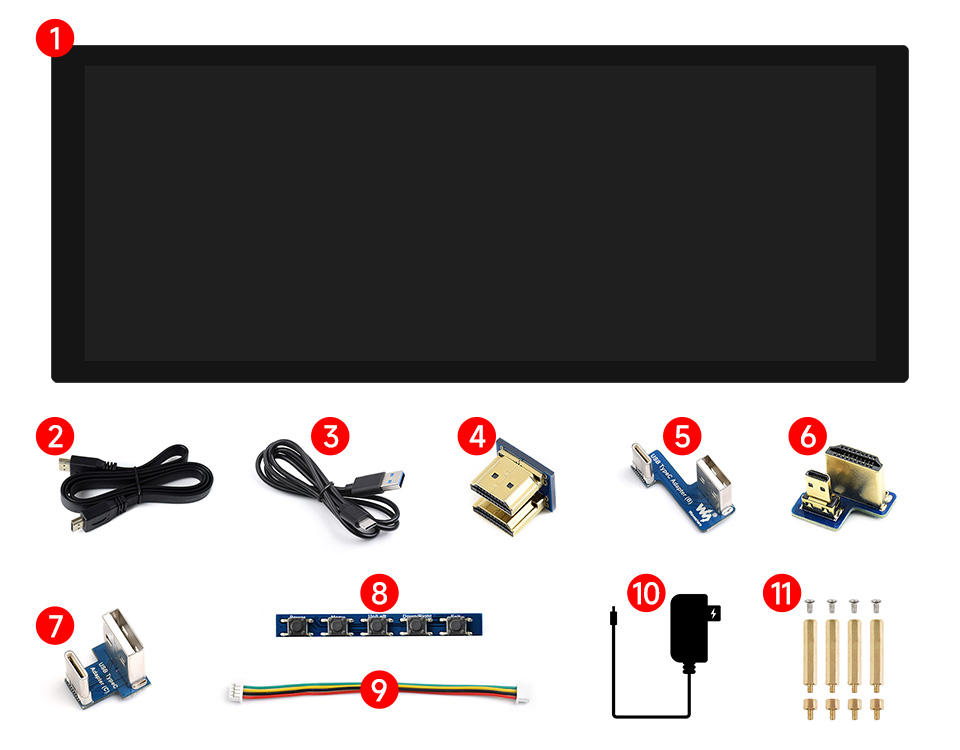

Комплект поставки

У комплект входить все необхідне для швидкого старту з Raspberry Pi, Jetson Nano та Mini PC:

1. 9,3-дюймовий РК-дисплей 1600x600 × 1
2. Плоский кабель HDMI ~1 м × 1
3. Кабель USB-A – USB-C ~1 м × 1
4. Адаптер HDMI × 1
5. Адаптер USB – Type-C (B) × 1
6. Перехідник HDMI на Micro HDMI × 1
7. Адаптер USB – Type-C (C) × 1
8. Плата для кнопок × 1
9. Кабель кнопкової плати × 1
10. Джерело живлення 5 В 3 А типу C × 1
11. Пакет гвинтів × 1
