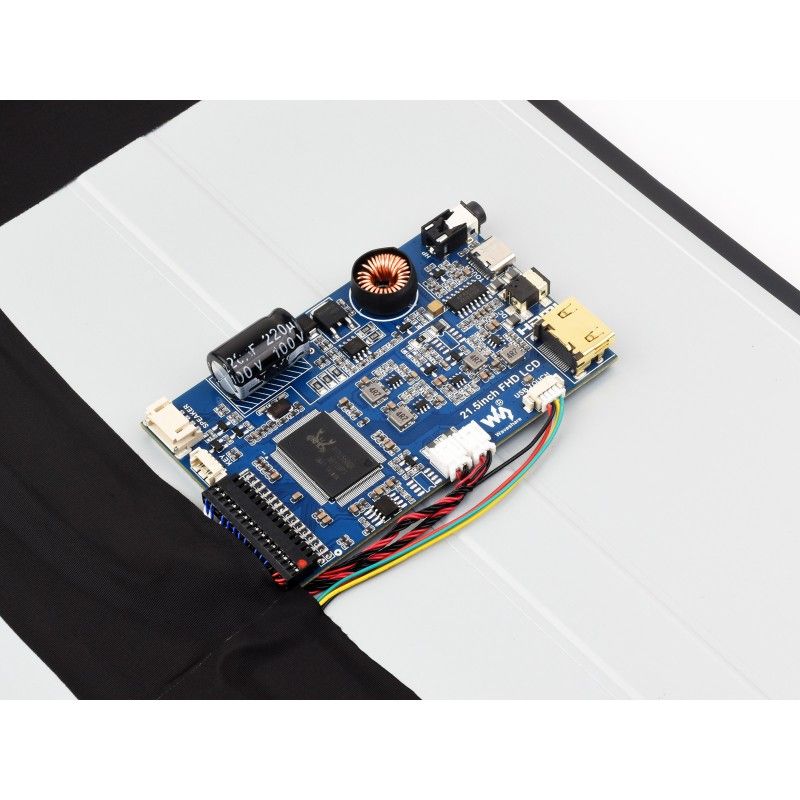

Дисплей 21.5" FHD LCD для моніторів та інформаційних панелей

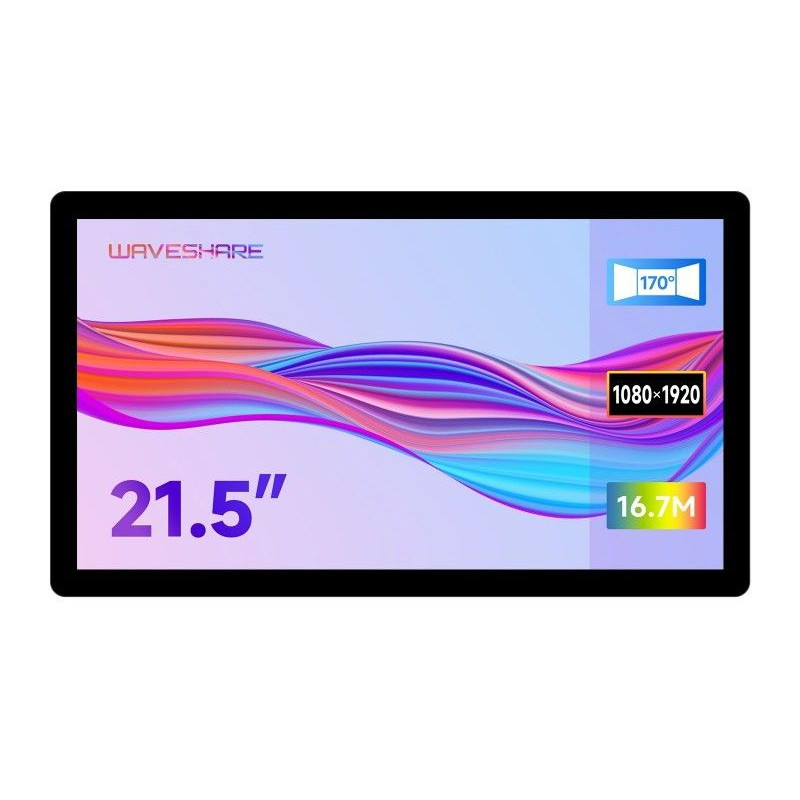

Дисплей 21.5inch FHD LCD від Waveshare, модель V128983 — це 21,5‑дюймовий ємнісний сенсорний LCD‑екран з роздільною здатністю 1920×1080 (Full HD), підключенням через HDMI, сумісний з Raspberry Pi та Jetson Nano, країна виробника: Made in China.

Призначення та сумісність

Дисплей орієнтований на використання з одноплатними комп’ютерами Raspberry Pi та Jetson Nano, а також з міні‑ПК. Підходить для навчальних та демонстраційних стендів, інтерактивних панелей, інформаційних кіосків, мультимедійних застосунків та промислових систем моніторингу, де потрібен великий сенсорний екран.

• Сумісність: Raspberry Pi (Raspberry Pi 5, 4B, 3B+, 2 W — за наявності відповідних адаптерів) та Jetson Nano.
• Може використовуватися з міні‑ПК (плати та хости в комплект не входять).
• За замовчуванням портретна орієнтація (1080×1920, ширина × висота), можливе альбомне відображення через налаштування ПЗ.

Основні характеристики

• Тип дисплею: LCD.
• Діагональ: 21,5 дюйма (великий робочий простір для інтерфейсів та мультимедіа).
• Роздільна здатність: 1920×1080 пікселів (Full HD).
• Сенсорний екран: ємнісний, 10‑точковий мультитач, висока точність і швидке реагування.
• Захисне загартоване скло з оптичним склеюванням — зменшення відблисків, краща читабельність та стійкість до подряпин і ударів.
• Країна виробника: Made in China.

Інтерфейси та підключення

Підключення відеосигналу здійснюється через HDMI, сенсорний інтерфейс та живлення — через USB.

• Відеоінтерфейс: HDMI (у комплекті кабель HDMI ~1 м та адаптер HDMI–Micro HDMI).
• Сенсор і живлення: через USB Type A – Type C кабель (~1 м).
• Для Raspberry Pi 2 W потрібен додатковий адаптер mini HDMI і кабель USB (не входять до комплекту).
• Передбачена окрема панель кнопок з підключенням через 1.27H 4PIN кабель для керування налаштуваннями дисплея.

Застосування

• Навчальні стенди та розробка застосунків з Raspberry Pi та Jetson Nano.
• Інтерактивні інформаційні кіоски та сенсорні панелі.
• Домашні мультимедійні системи та розважальні центри.
• Промислові системи автоматизації та моніторингу, де потрібен великий сенсорний інтерфейс.

Приклади підключення

Наведені нижче схеми показують типові варіанти підключення дисплея до різних SBC та міні‑ПК. Плати Raspberry Pi та інші хости на фото наведені лише для прикладу і до комплекту не входять.

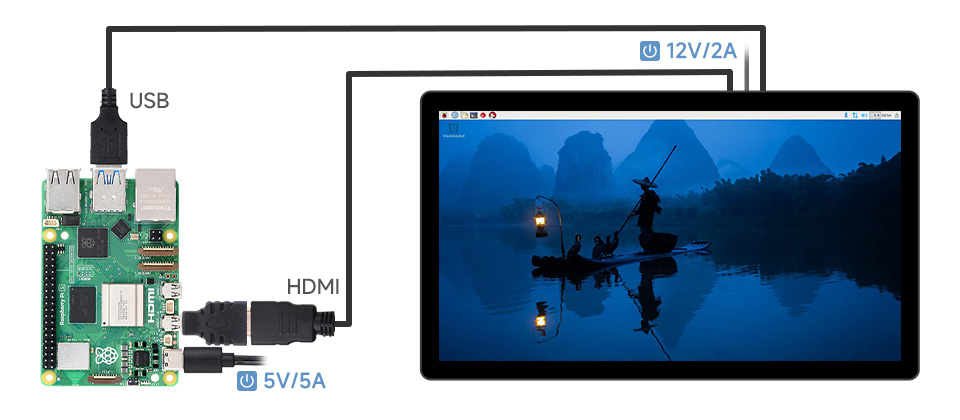

Робота з Raspberry Pi 5:

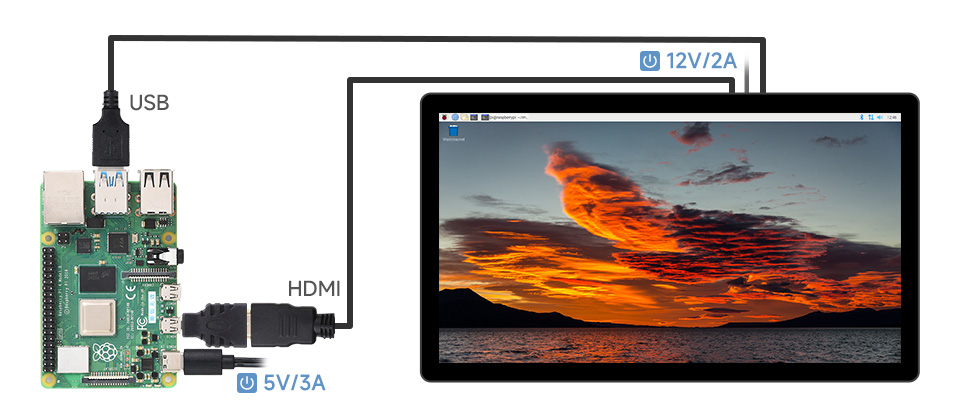

Робота з Raspberry Pi 4B:

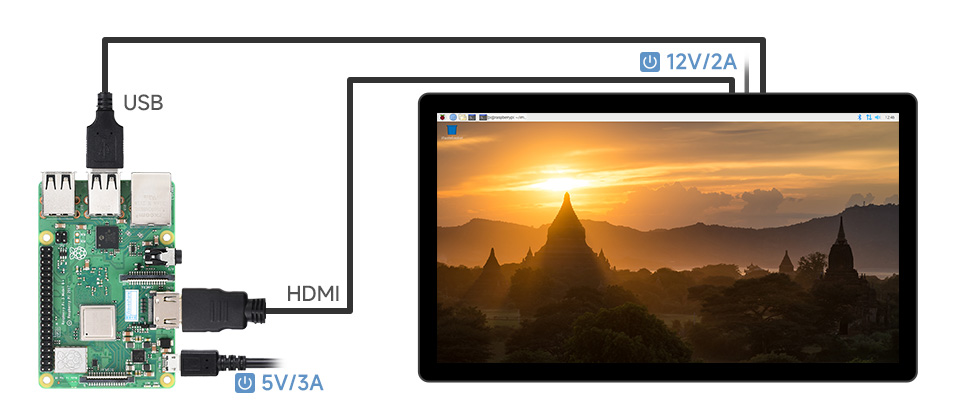

Робота з Raspberry Pi 3B+:

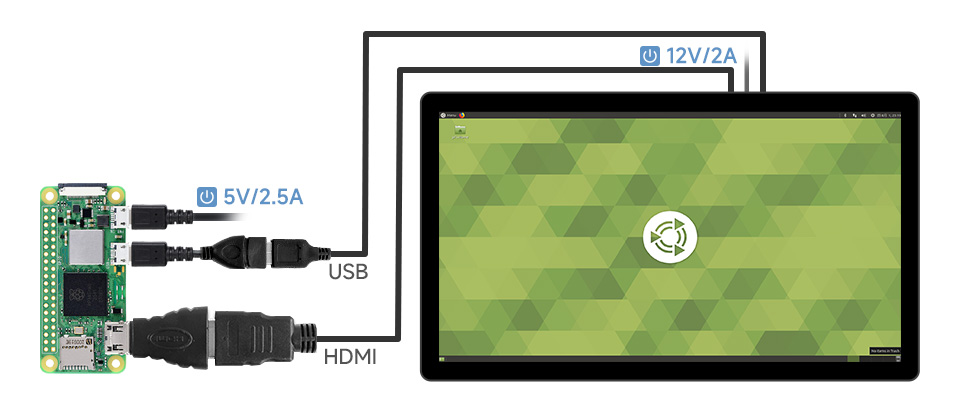

Робота з Raspberry Pi 2 W
*Необхідно підготувати додатковий адаптер mini HDMI і кабель USB.

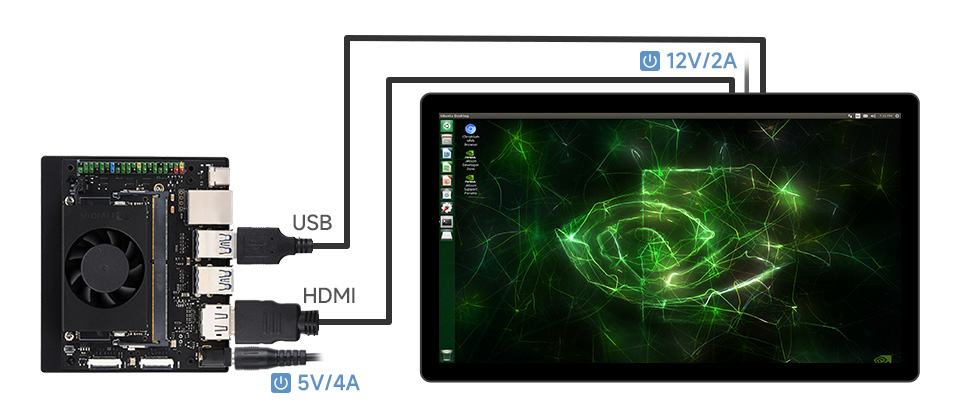

Робота з Jetson Nano:

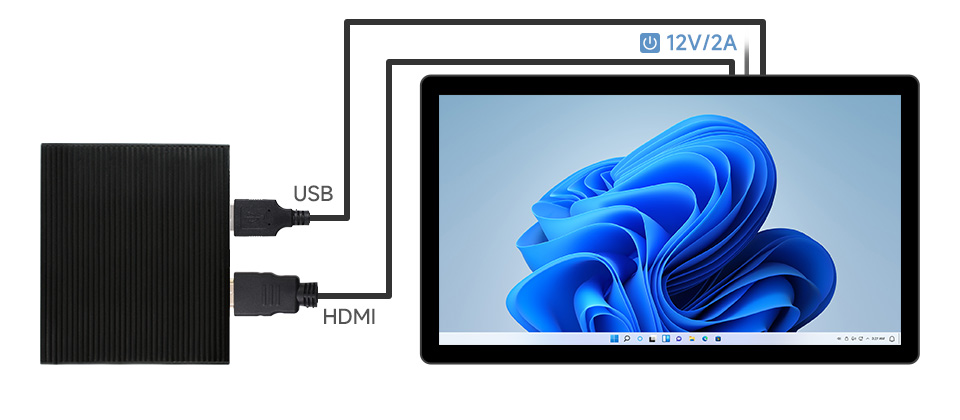

Робота з міні‑ПК
*лише для довідки, плати Raspberry Pi та хости вище НЕ включені.

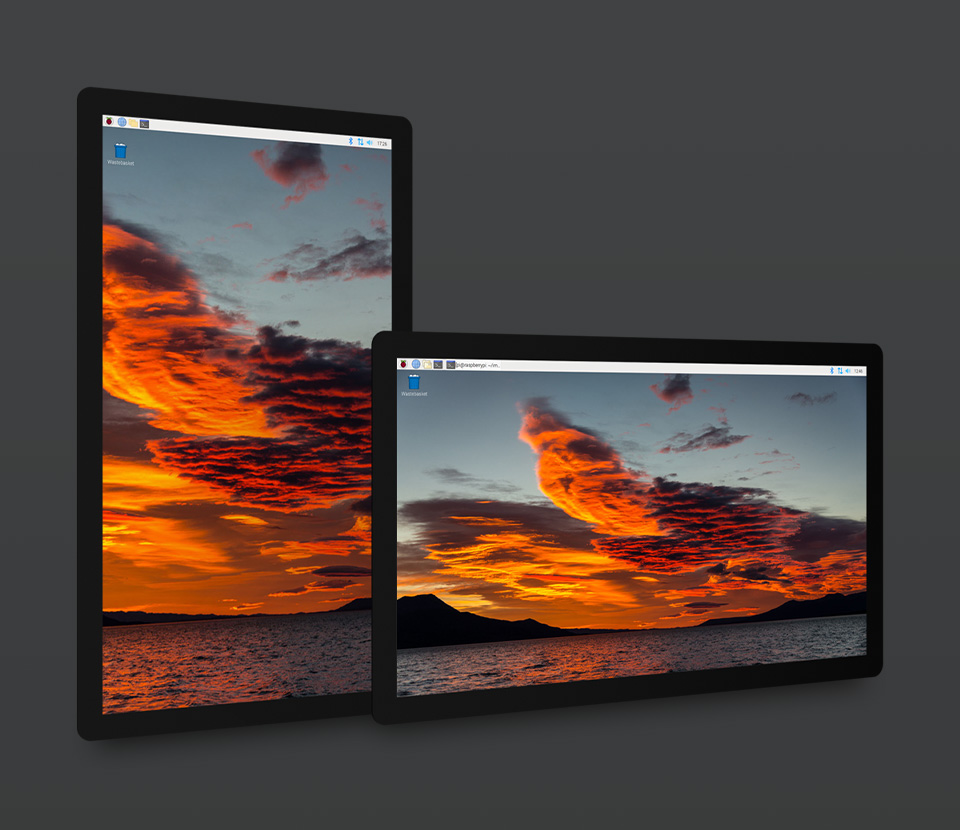

За замовчуванням орієнтація дисплея — книжкова, роздільна здатність 1080×1920 (Г×В). Для альбомного відображення потрібно змінити конфігурацію програмного забезпечення:

10‑точковий ємнісний сенсор:

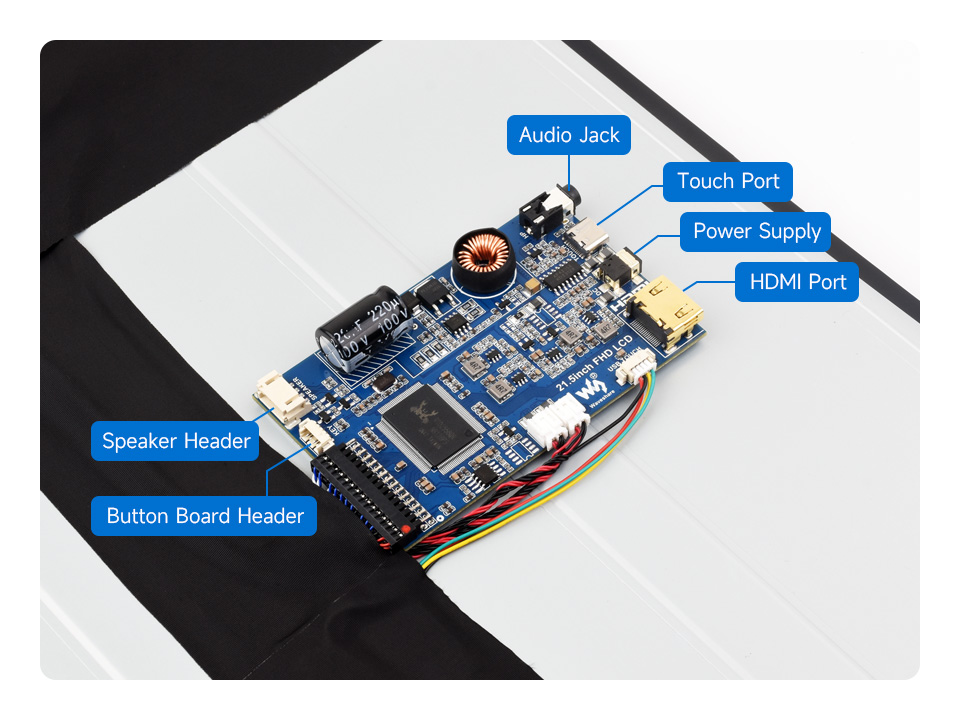

Інтерфейси дисплея:

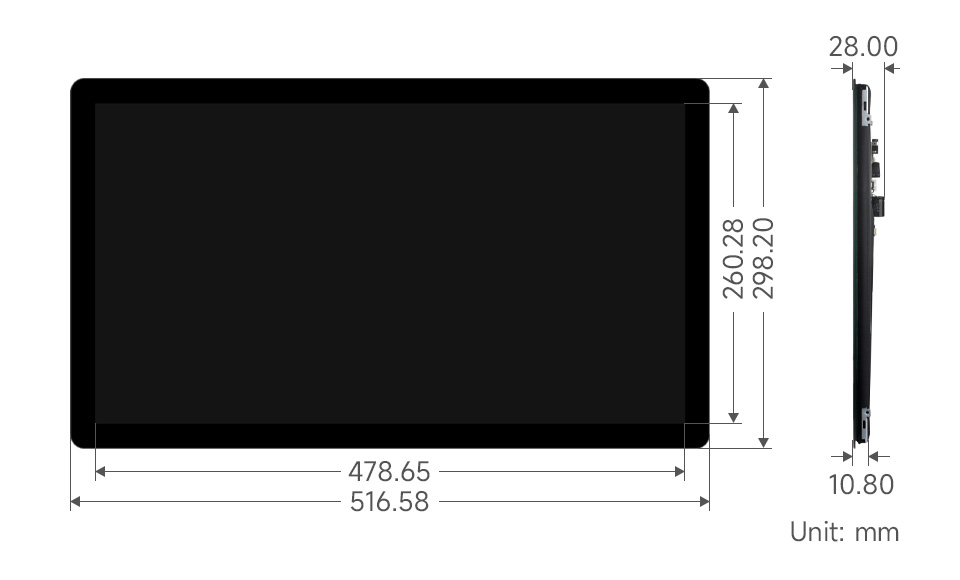

Габарити та вага

• Габаритні розміри: 517 мм × 299 мм × 28 мм.
• Вага: 4,573 кг.

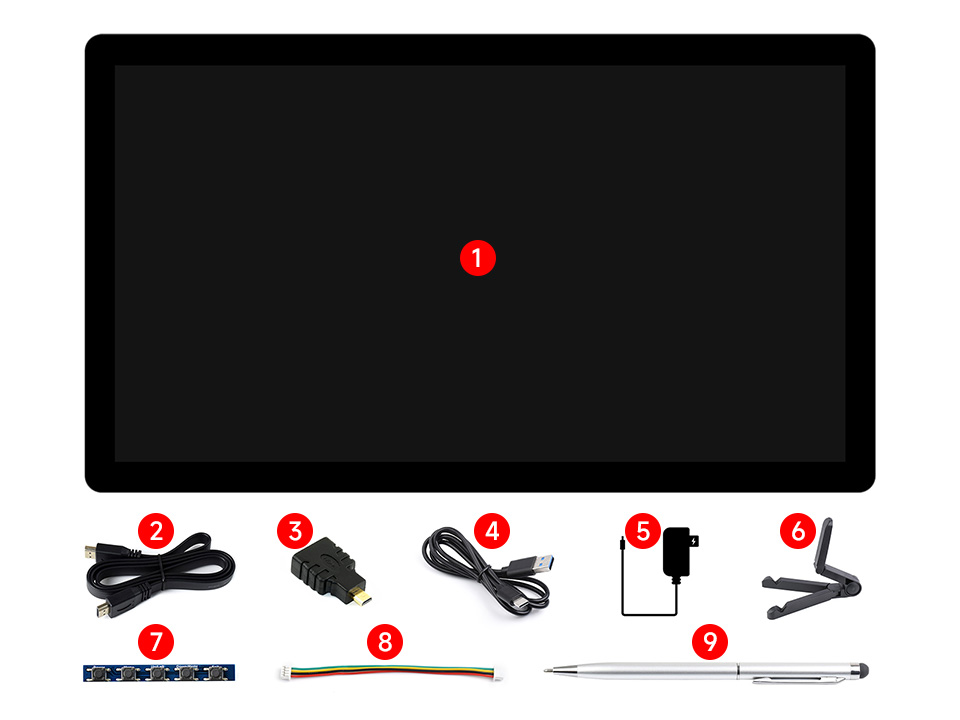

Комплект поставки

1. 21,5‑дюймовий FHD LCD ×1
2. Кабель HDMI ~1 м ×1
3. Адаптер HDMI на Micro HDMI ×1
4. Кабель USB Type A – Type C ~1 м ×1
5. Адаптер живлення 12 В 2 А ×1
6. Трикутна підставка ×1
7. Панель кнопок ×1
8. 1.27H 4PIN кабель плати кнопки ×1
9. Ємнісне сенсорне перо ×1

Програмне забезпечення та ресурси

Детальна документація, приклади підключення та налаштування доступні у Wiki виробника:

Wiki:
www.waveshare.com/wiki/21.5inch_FHD_LCD
