Дисплей 7.9" LCD 400x1280 HDMI з ємнісним сенсорним екраном (17916)

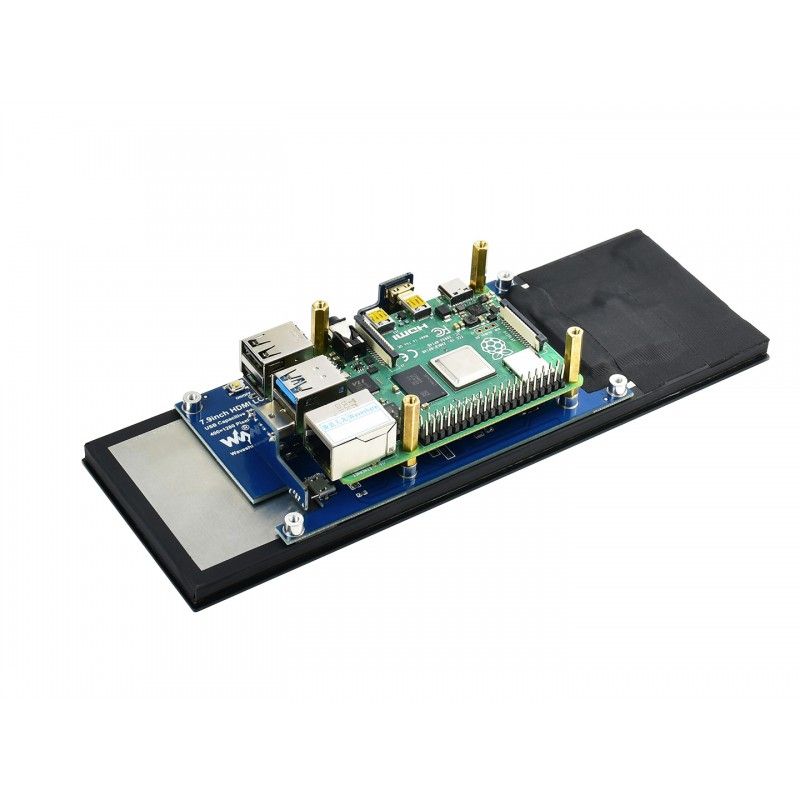

Дисплей 7.9inch LCD 400x1280 HDMI Capacitive Touch Screen (17916) від Waveshare, модель 17916, — це 7.9" TFT/IPS LCD‑монітор із ємнісним сенсорним екраном (до 5 дотиків), інтерфейсом HDMI та сенсорним підключенням по USB, виробництва Made in China.

Призначення та сумісність

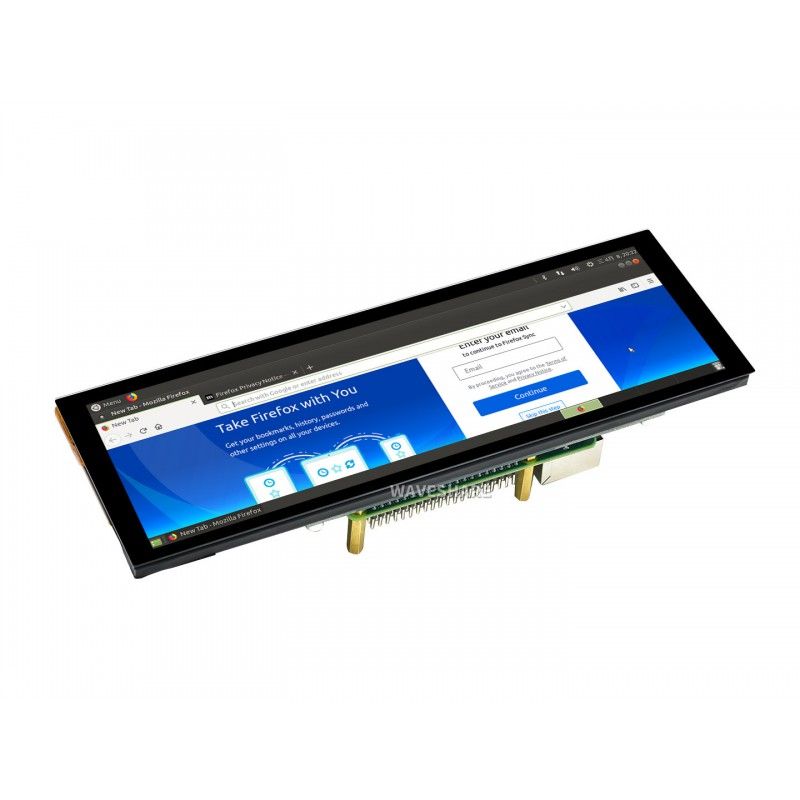

Дисплей підходить для вбудованих систем та настільних ПК, де потрібна панорамна панель 1280×400 з сенсорним керуванням. Заявлена сумісність:

• одноплатні комп’ютери: Raspberry Pi (усі версії), Jetson Nano, Arduino, Banana Pi, BeagleBone, Asus;
• Mini PC та інші пристрої з HDMI‑виходом;
• PC з ОС Windows 11 / 10 / 8.1 / 8 / 7.

Режими сумісності для ОС:

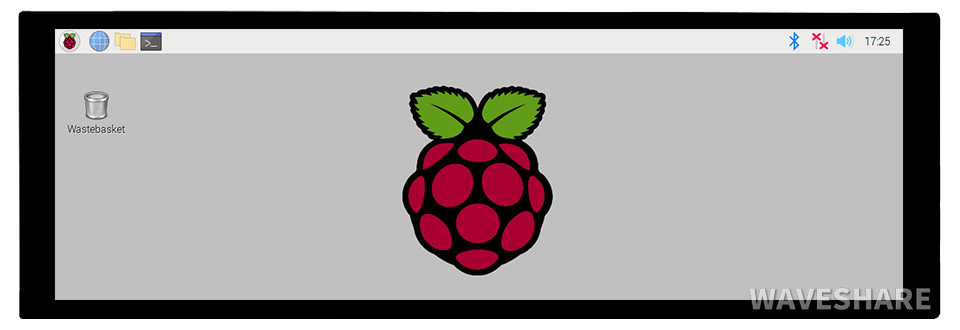

• Raspberry Pi: Raspbian — 5 точок дотику без драйвера; Ubuntu / Kali / WIN10 IoT — один дотик без драйверів; Retropie — без драйверів.
• Jetson Nano: Ubuntu — один дотик без драйверів.
• PC: Windows 11 / 10 / 8.1 / 8 / 7 — 5 точок дотику без драйверів.

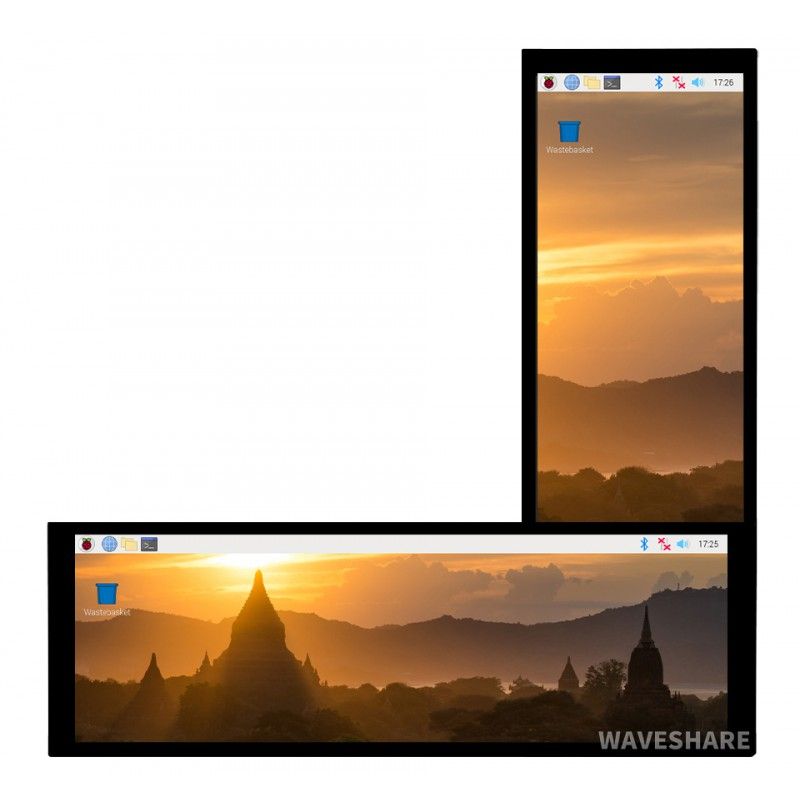

За замовчуванням використовується горизонтальна орієнтація (1280×400). Перехід у портретний режим виконується налаштуванням програмного забезпечення.

Основні характеристики

• Діагональ екрана: 7.9".
• Роздільна здатність: 1280 × 400 пікселів.
• Тип дисплея: TFT/IPS, широкий кут огляду 170°.
• Сенсорний екран: ємнісний, до 5 точок дотику (залежить від ОС).
• Інтерфейс відео: HDMI.
• Інтерфейс сенсору: USB (Touch Port).
• Аудіо вихід: 3.5 mm Jack.
• Елементи керування: кнопка живлення On/Off та регулювання яскравості, апаратне перемикання орієнтації сенсора (Rotate touch orientation).
• Габарити: 287.30 × 69.80 мм.
• Вага: 0.299 кг.
• Країна виробника: Made in China.

Інтерфейси та підключення

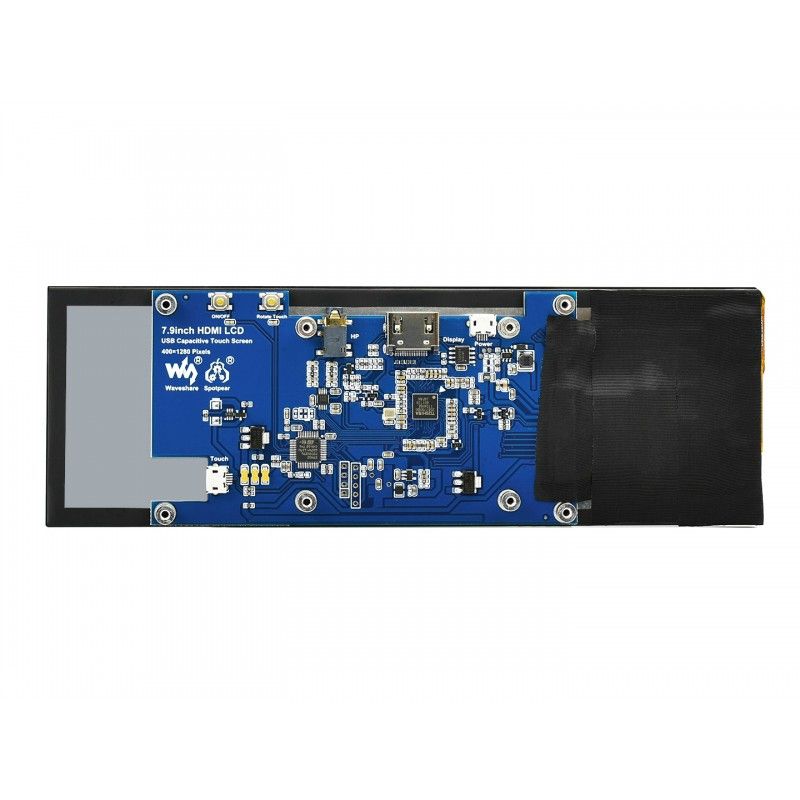

На платі дисплея розміщені такі роз’єми:

• HDMI Port — підключення до Raspberry Pi, Jetson Nano, Mini PC та інших сумісних пристроїв.
• Touch Port (USB) — передача даних ємнісного сенсора.
• Power Port — порт живлення.
• Audio Jack — вихід на навушники або зовнішню акустику.

Для Raspberry Pi Zero потрібні додатково кабель USB та адаптер mini‑HDMI (придбаваються окремо).

Приклади підключення

Нижче наведено типові варіанти підключення до популярних платформ:

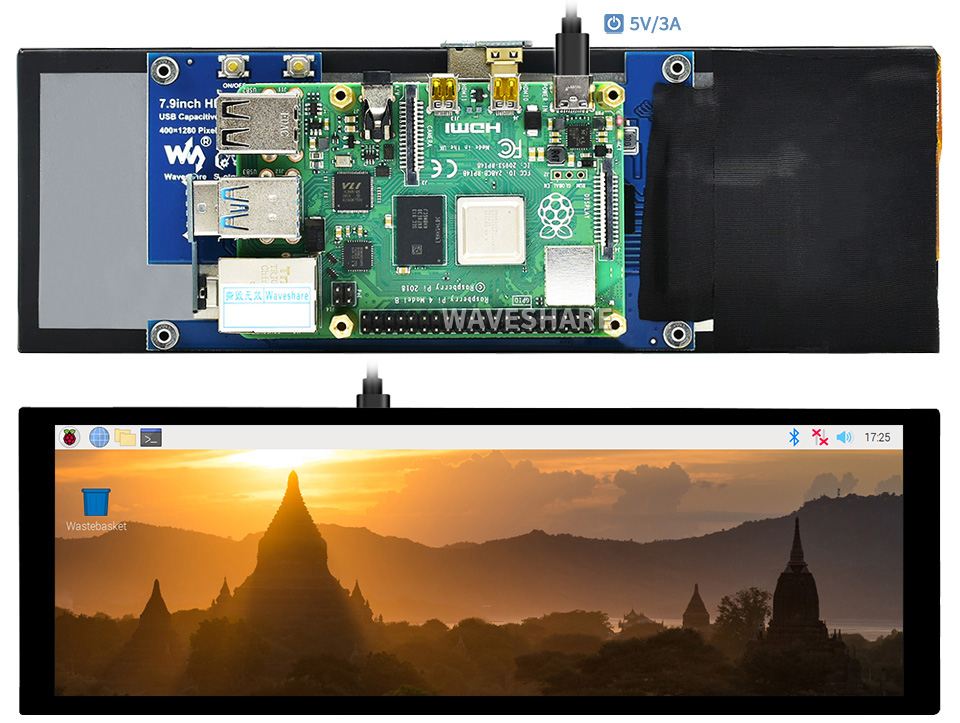

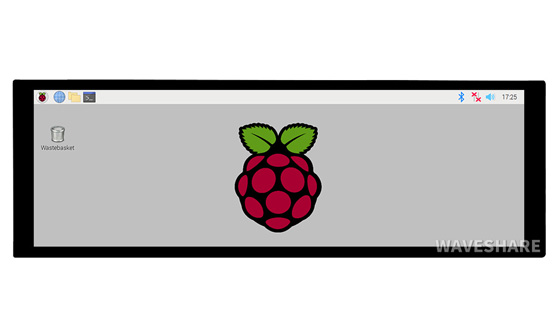

Rобота з Raspberry Pi 4

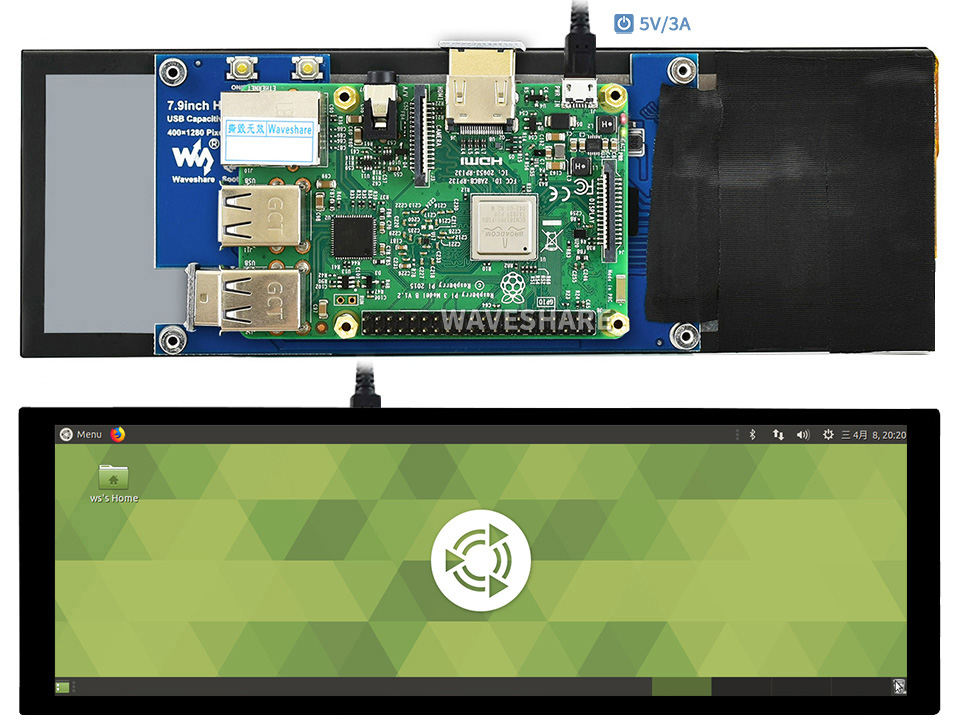

Робота з Raspberry Pi 3B+

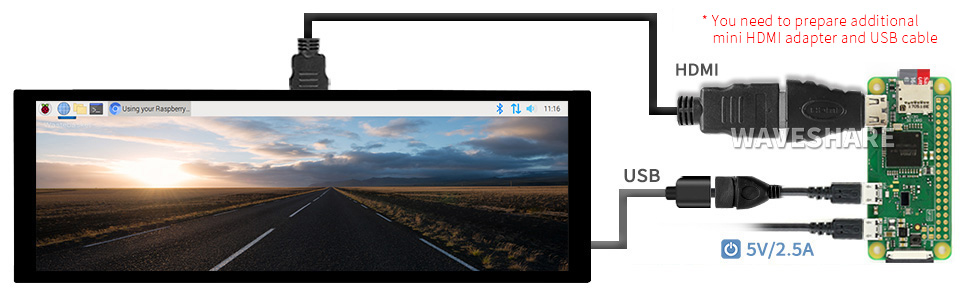

Робота з Raspberry Pi Zero

Увага: для Raspberry Pi Zero необхідно окремо придбати кабель USB та адаптер mini‑HDMI.

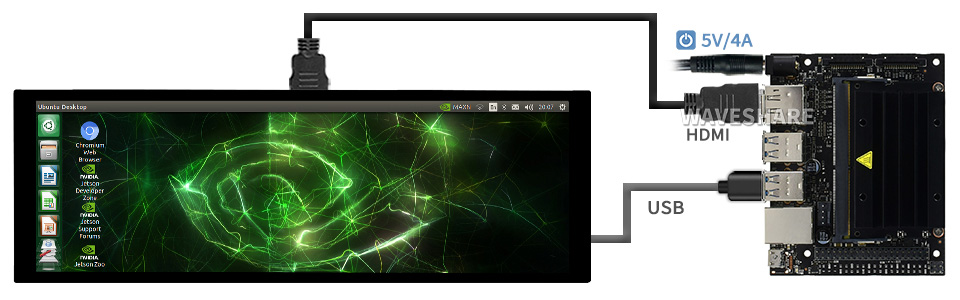

Робота з NVIDIA Jetson Nano

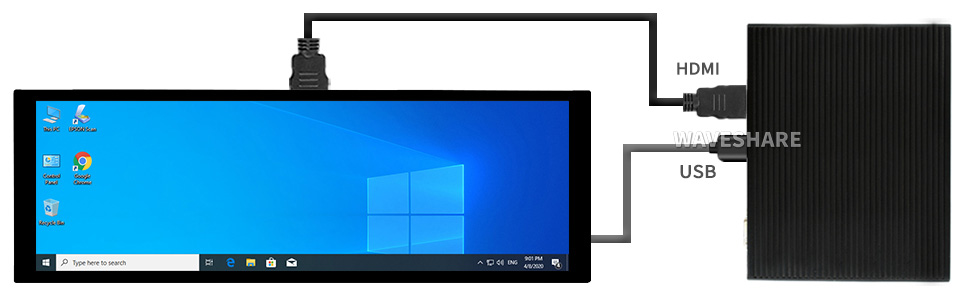

Робота з Mini PC

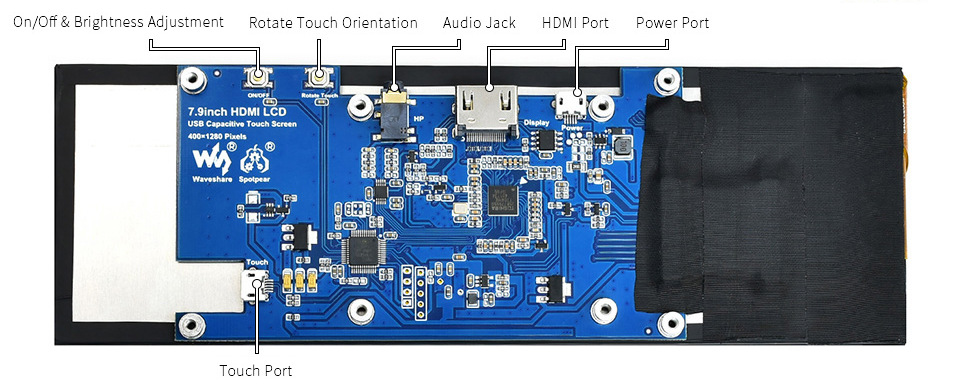

Елементи пристрою

• Touch Port — порт сенсора.
• Power Port — порт живлення.
• HDMI Port — мультимедійний відеопорт.
• Audio Jack — аудіовихід.
• Rotate touch orientation — перемикання орієнтації сенсорного введення.
• On / Off & Brightness Adjustment — вмикання/вимикання та регулювання яскравості.

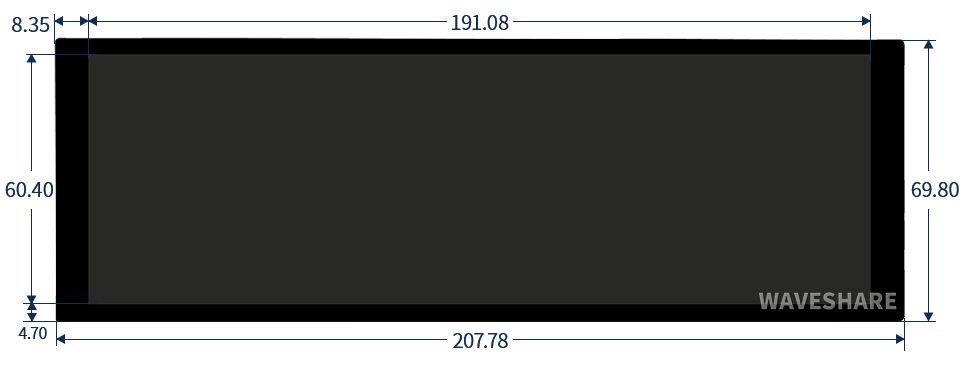

Габарити та вага

• Розміри плати: 287.30 × 69.80 мм.
• Вага: 0.299 кг.

Програмне забезпечення та ресурси

Детальна технічна документація, приклади конфігурації та інструкції з налаштування для різних платформ доступні у Wiki виробника:

www.waveshare.com/wiki/7.9inch_HDMI_LCD

Комплект поставки

1. 7.9inch HDMI LCD панель ×1
2. HDMI кабель ×1
3. USB-A to Micro-B кабель ×1
4. HDMI адаптер (B) ×1
5. USB адаптер (B) ×1
6. HDMI адаптер (C) ×1
7. USB адаптер (C) ×1
8. Набір кріплення ×1

1.
2. 3. 4. 5. 6. 7. 8.
