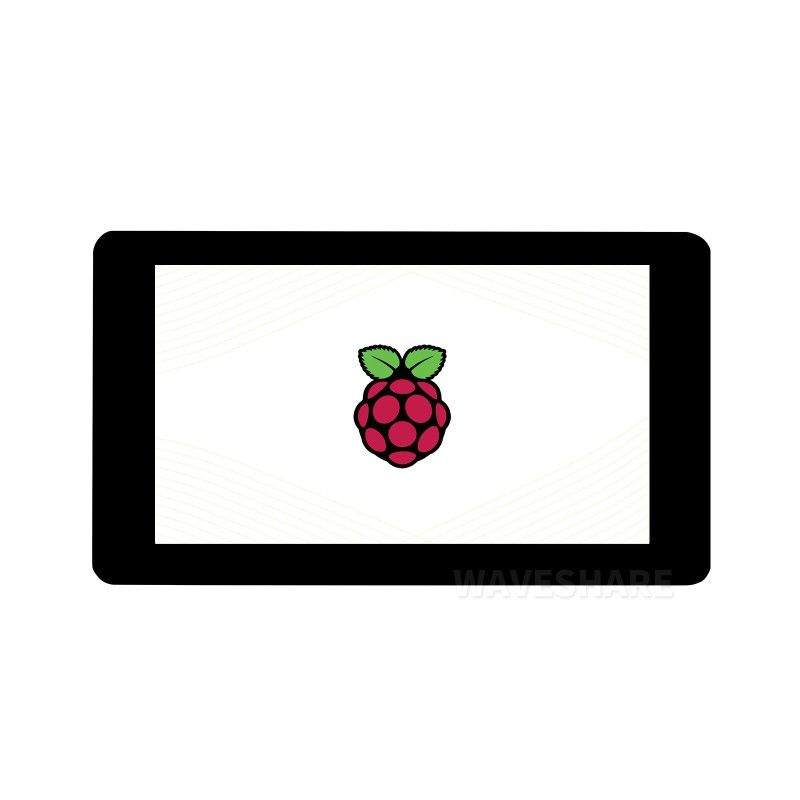

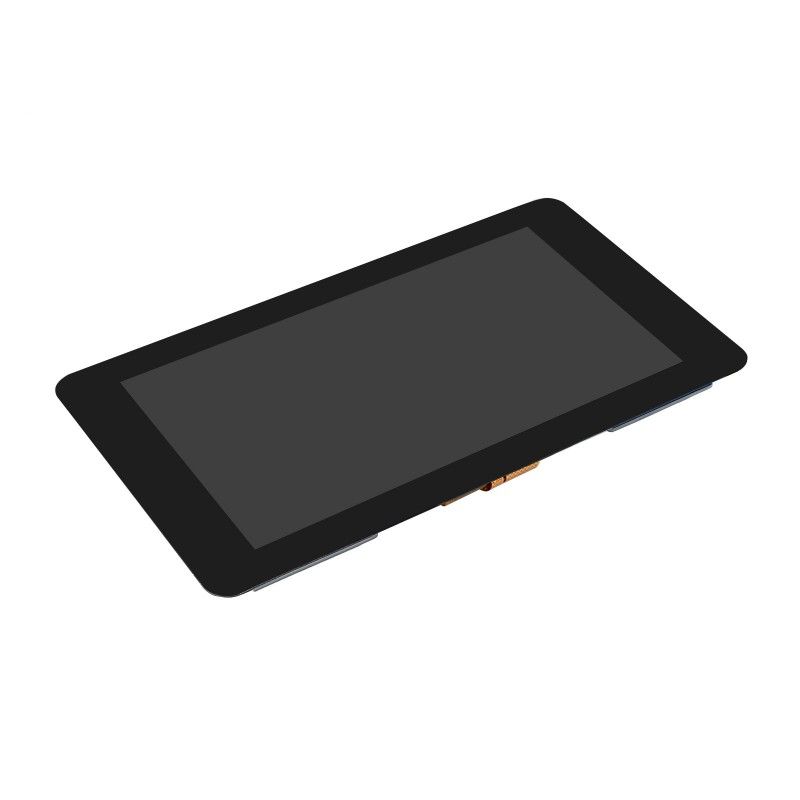

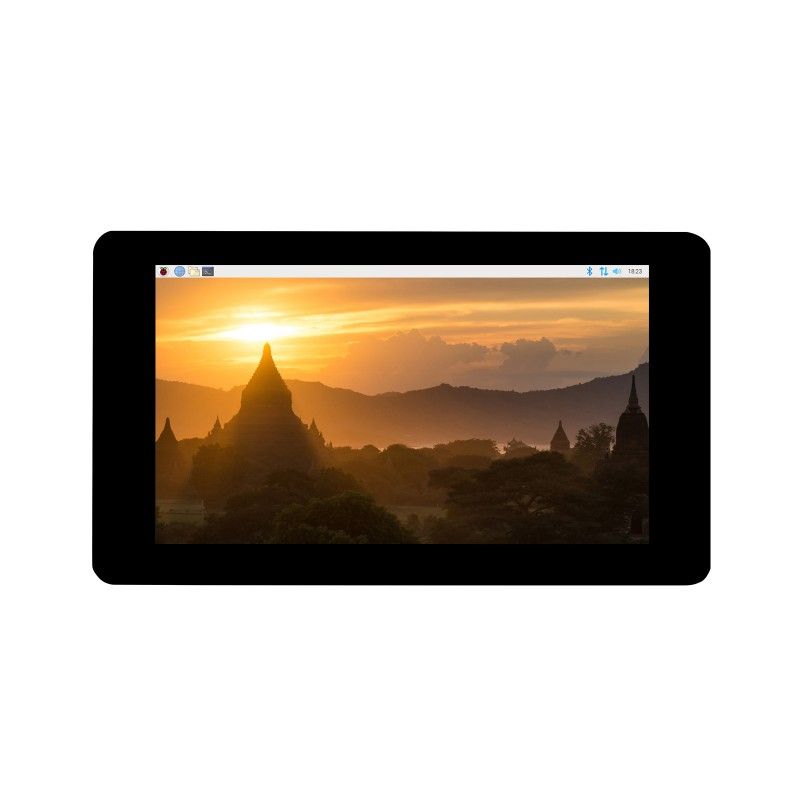

Дисплей 7" LCD 1024x600 DSI з ємнісним сенсорним екраном (20429)

Дисплей 7inch LCD 1024х600 DSI Capacitive Touch Screen (20429) від Waveshare, модель 20429, це 7-дюймовий TFT/IPS LCD‑екран з ємнісним тачскріном, інтерфейсом DSI та роздільною здатністю 1024×600, розроблений для роботи з Raspberry Pi, країна виробника: Made in China.

Призначення та сумісність

Дисплей призначений для використання з мікрокомп’ютерами Raspberry Pi. Підтримуються всі версії Raspberry Pi 4B / 3B+ / 3A+. Для роботи з Raspberry Pi CM3 / 3+ / 4 потрібен додатковий адаптер.

Підтримується ОС Raspbian, реалізовано 5‑точкове ємнісне керування дотиком (потрібне встановлення відповідного драйвера).

Основні характеристики

• Тип дисплея: TFT/IPS LCD
• Діагональ екрана: 7"
• Роздільна здатність: 1024×600 пікселів
• Інтерфейс підключення дисплея: DSI
• Тип сенсорного екрана: ємнісний, 5‑точкове керування
• Порт сенсора: I2C
• Лицьова панель: загартоване скло
• Яскравість екрана регулюється програмно (через ПЗ)

Інтерфейси та підключення

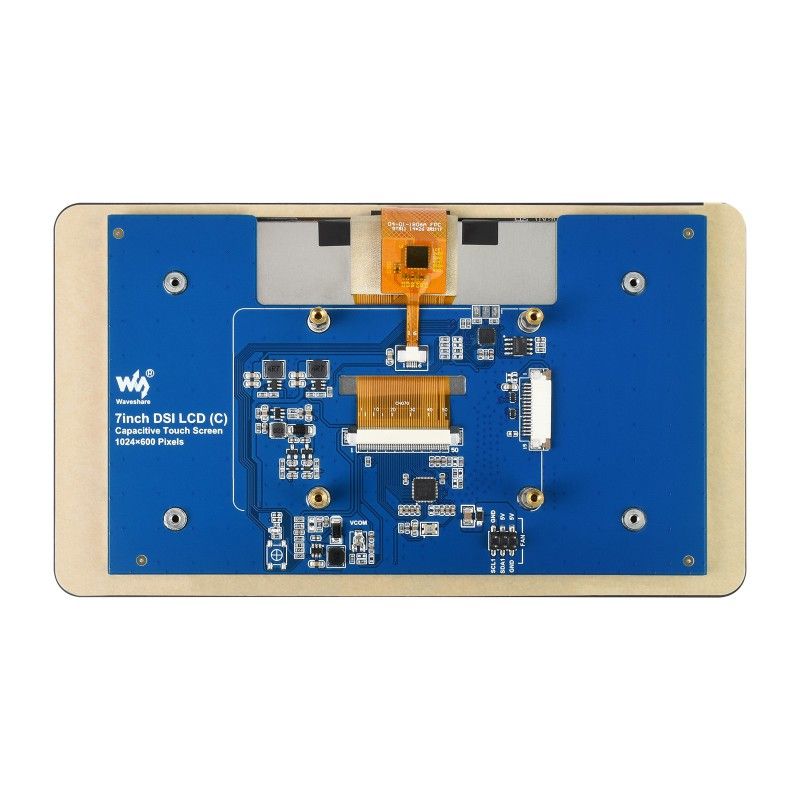

Дисплей підключається до Raspberry Pi по інтерфейсу DSI за допомогою гнучкого шлейф‑кабелю. Ємнісний сенсор підключається через інтерфейс I2C. Для конфігурації та керування яскравістю використовуються програмні засоби в системі Raspbian.

Приклади підключення

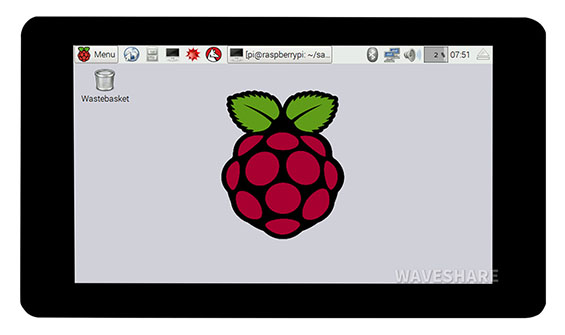

Raspberry Pi

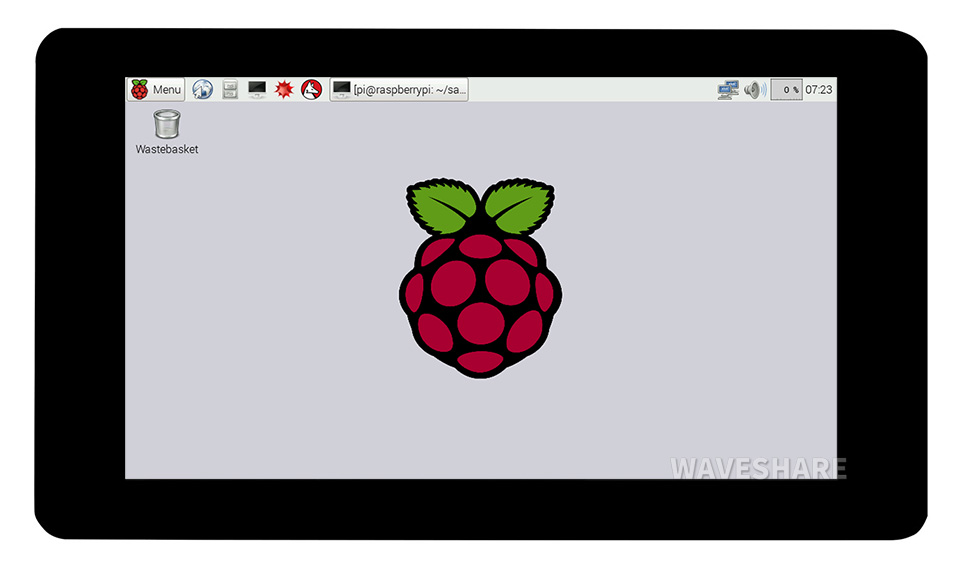

Підтримка Raspbian, 5‑точкове керування, необхідний драйвер.

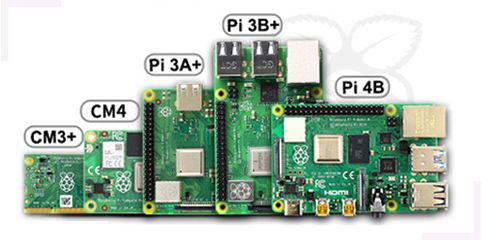

Підтримує всі версії Raspberry Pi (4B / 3B+ / 3A+), проте для роботи з Raspberry Pi CM3 / 3+ / 4 потрібні додатковий адаптер.

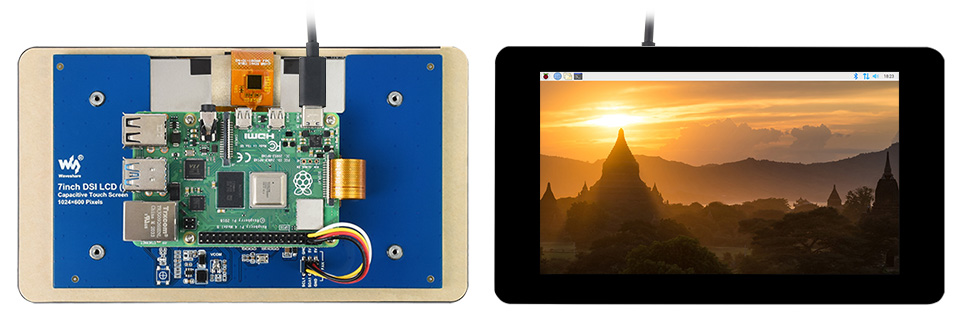

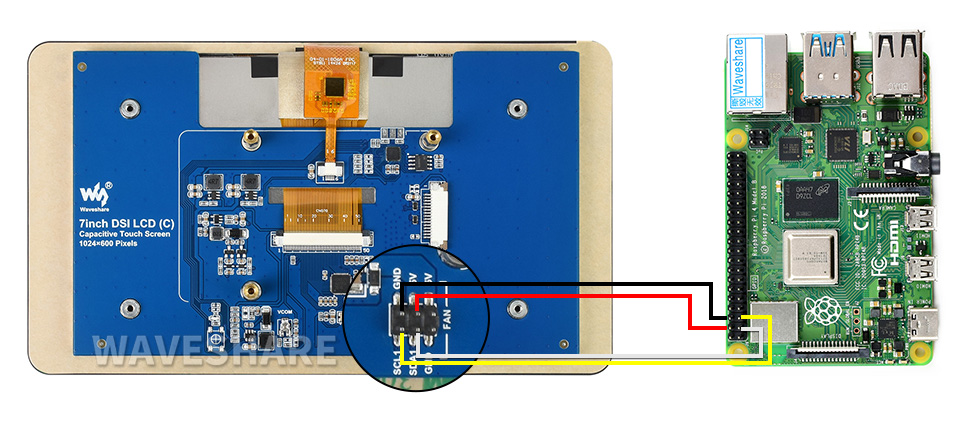

Приклад підключення до Raspberry Pi 4

Схема підключення:

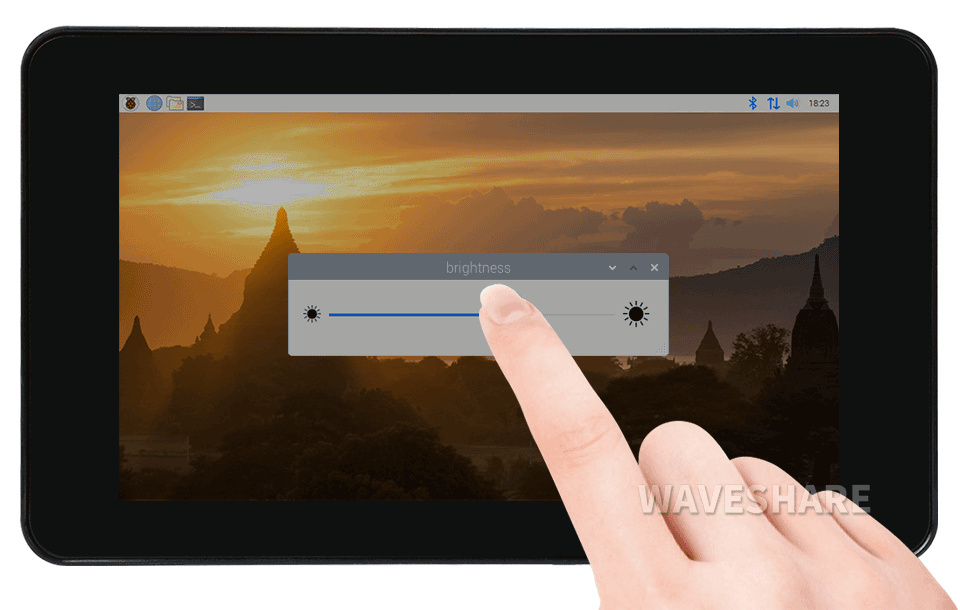

Яскравість екрана регулюється програмно

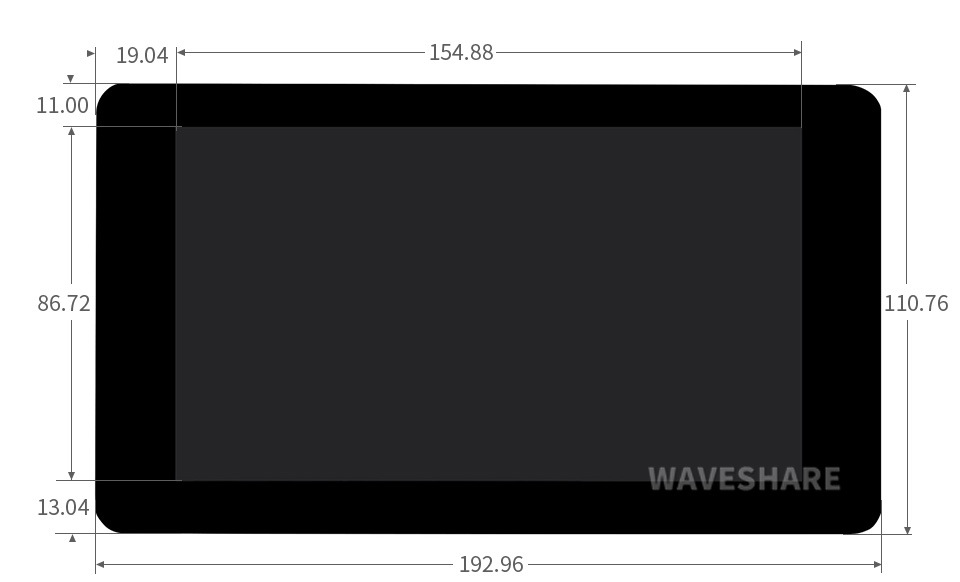

Габарити та вага

Габаритні розміри: 192.96 мм × 110.76 мм

Вага: 0.252 кг

Програмне забезпечення та ресурси

Докладна технічна інформація, приклади конфігурації та програмні ресурси доступні на Wiki виробника:

Ресурси для розробників Wiki: 7inch_DSI_LCD_(C)

Комплект поставки

1. Дисплей 7inch DSI LCD ×1
2. Гнучкий шлейф‑кабель FPC 15PIN 1.0 pitch 50mm (opposite sides) ×2
3. Кабель 2×2PIN wire 6cm ×1
4. Набір кріплення ×1

1. 2. 3. 4.
