Монітор 15.6" LCD 1920x1080 HDMI з ємнісним сенсорним екраном (16645)

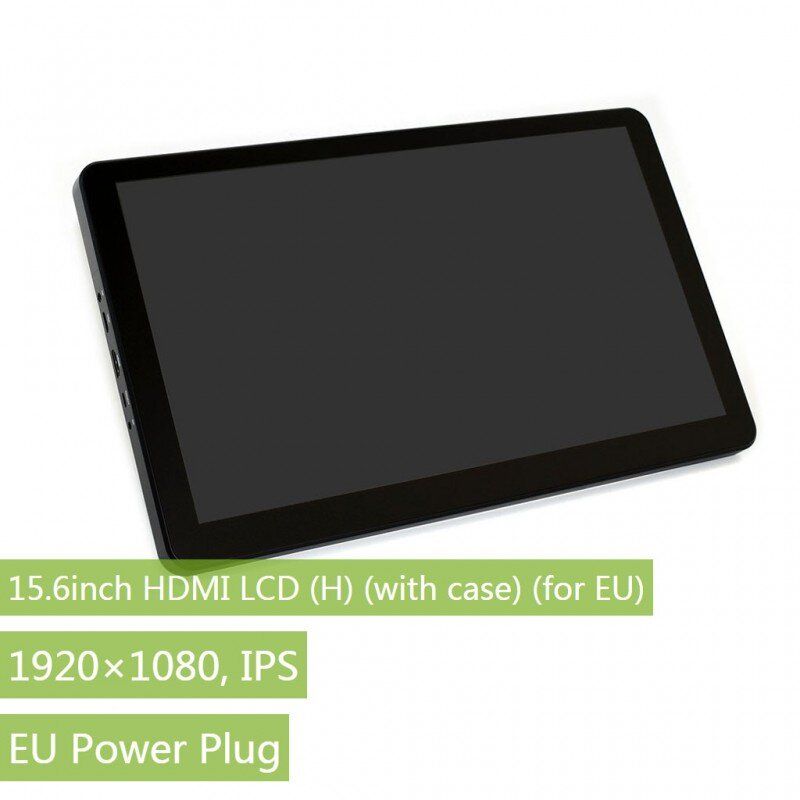

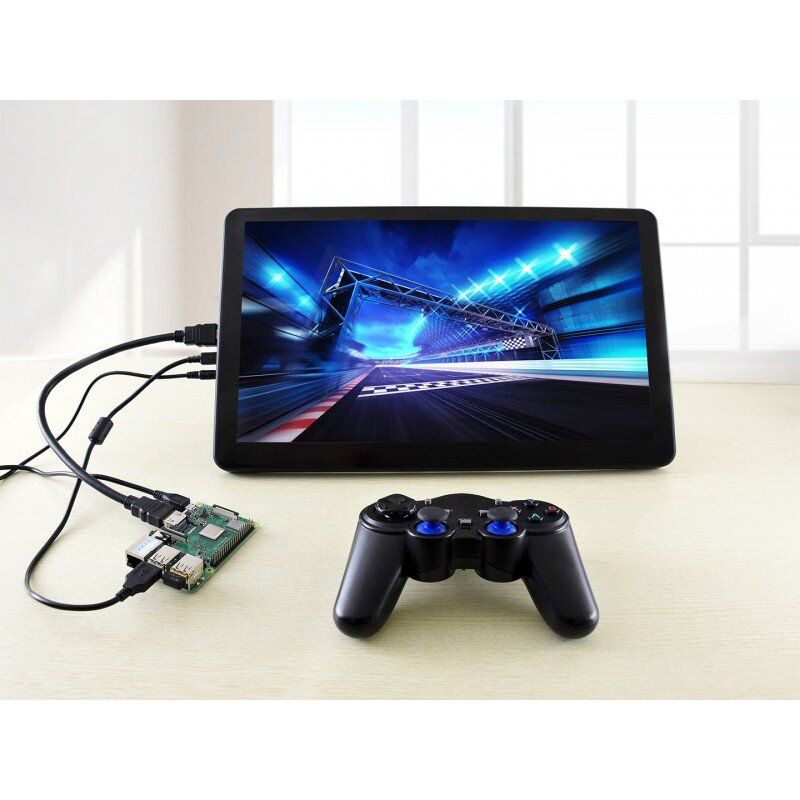

Монітор 15.6inch LCD 1920x1080 HDMI Capacitive Touch Screen (16645) від Waveshare, модель 16645 — 15.6" IPS LCD-дисплей із роздільною здатністю 1920×1080, ємнісним сенсорним екраном на загартованому склі та HDMI-підключенням, виготовлений Made in China.

Призначення та сумісність

Монітор призначений як зовнішній сенсорний дисплей для мінікомп’ютерів і настільних ПК, а також для роботи з популярними ігровими консолями. Підтримується сумісність з:

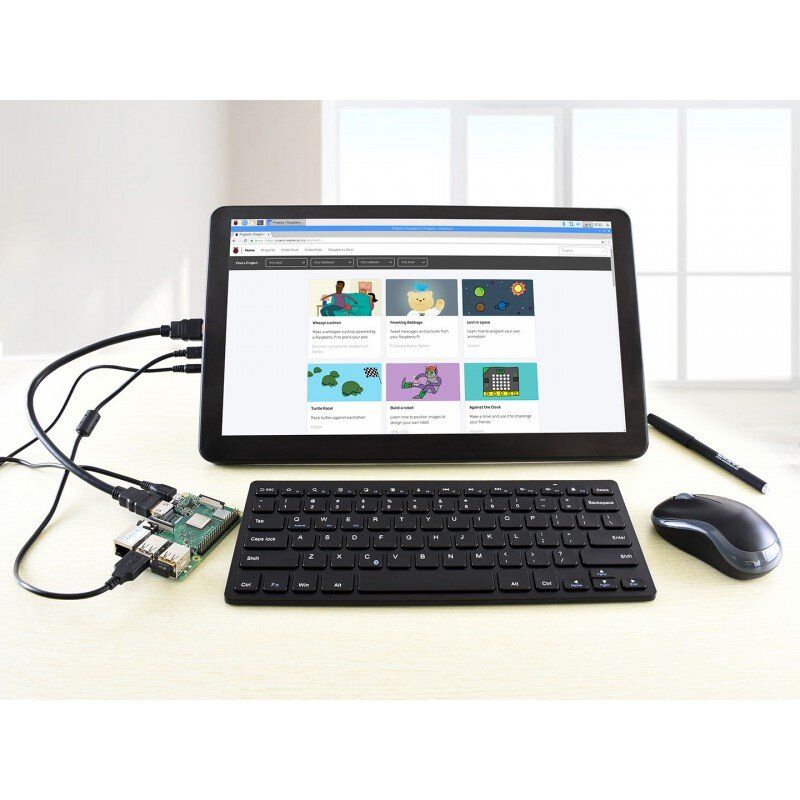

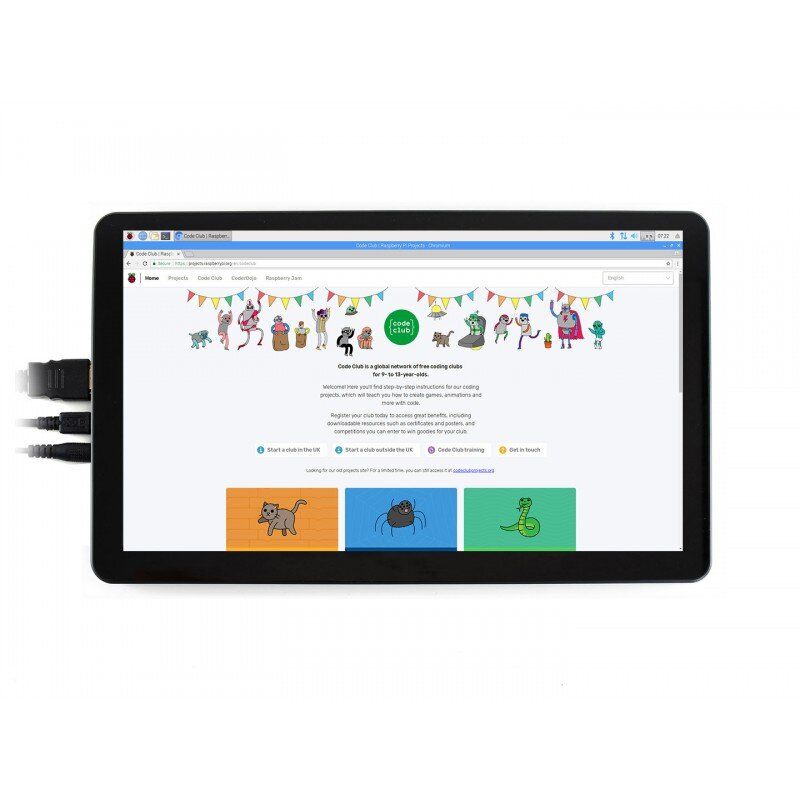

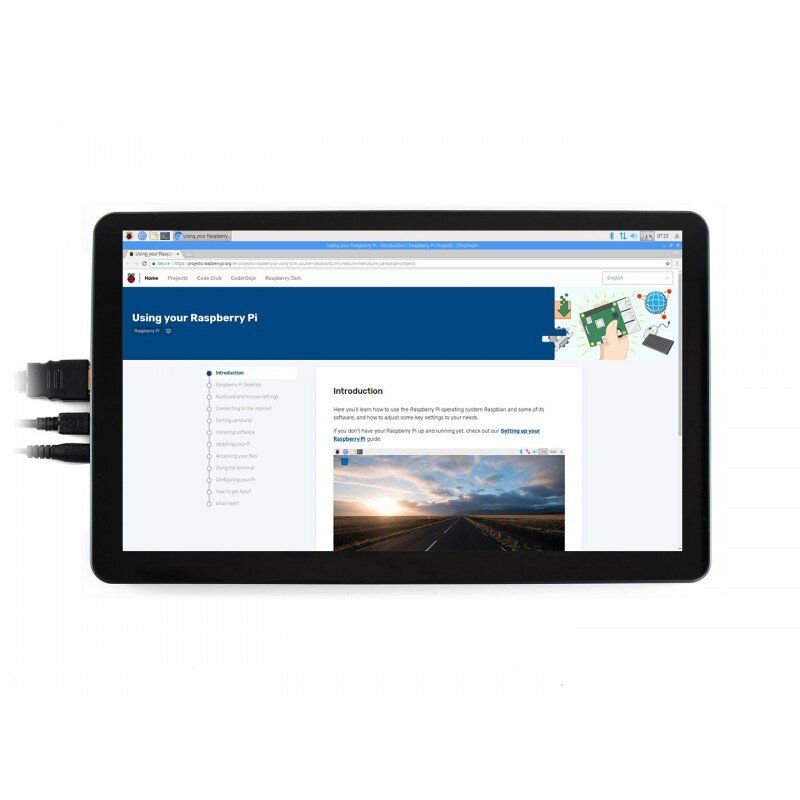

• Raspberry Pi (Raspbian / Ubuntu / Kali / Retropie / WIN10 IOT, без додаткових драйверів при роботі через HDMI як дисплей);
• Jetson Nano;
• Arduino;
• Banana Pi;
• BeagleBone (BB Black);
• Asus (відповідні SBC/ПК із HDMI);

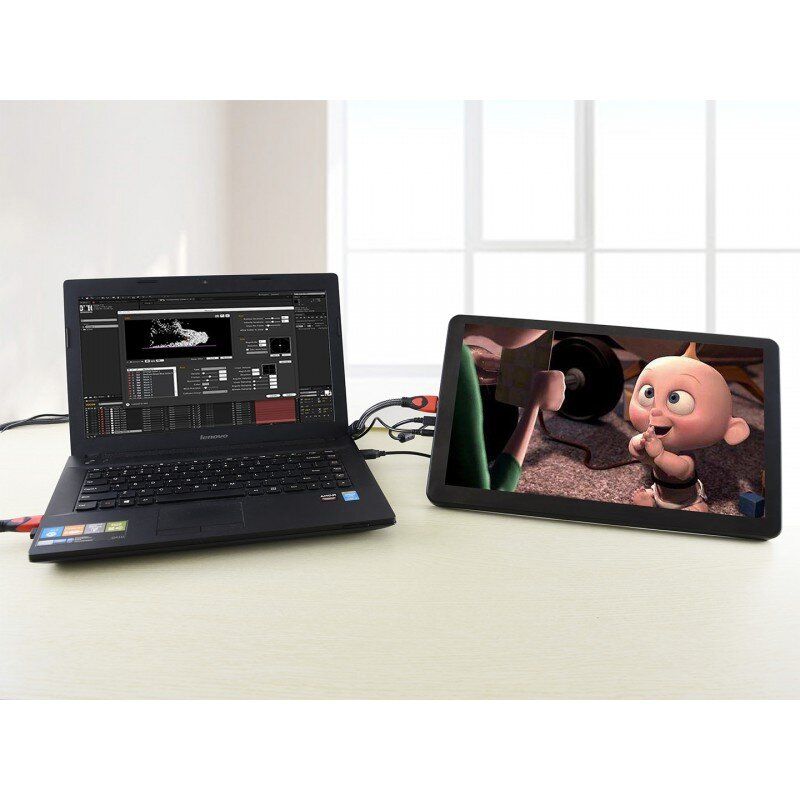

• настільні ПК (Windows 10 / 8.1 / 8 / 7, підтримується 10-точковий мультидотик без драйверів при роботі як монітор ПК);
• ігрові консолі Microsoft XBOX360, Sony PS4, Nintendo Switch (вивід зображення, звук через вбудований динамік/аудіовиходи; сенсорна функція недоступна через обмеження ОС консолі).

Основні характеристики

• Тип дисплею: LCD, IPS-панель.
• Діагональ: 15.6 дюймів.
• Роздільна здатність: 1920 × 1080 (FHD), апаратний дозвіл.
• Сенсорний екран: ємнісний, підтримка мультидотику (до 10 точок у Windows).
• Поверхня екрана: загартоване скло, твердість 6H.
• Меню OSD (екранне меню) з налаштуванням живлення, яскравості, контрастності тощо.
• Вбудований феритовий динамік Hi-Fi.
• Вага: 2.898 кг (нетто 1.898 кг).

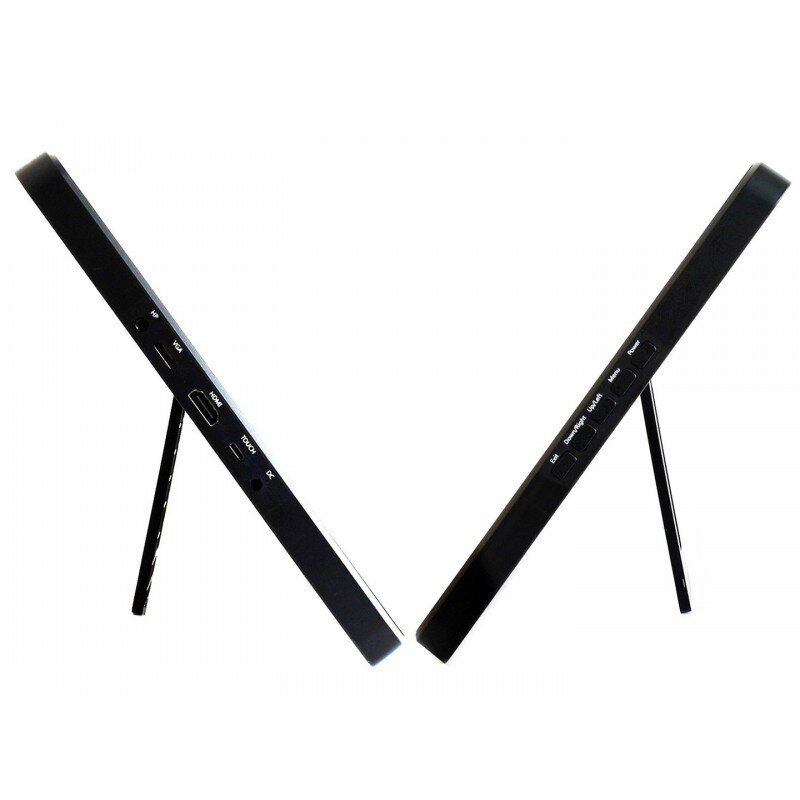

Інтерфейси та підключення

• Основне підключення відео: HDMI (підтримується HDMI-аудіо вихід).
• Додатковий вхід: VGA (потрібен спеціальний кабель, купується окремо).
• Аудіо: 3.5 мм аудіороз’єм для підключення навушників або зовнішніх динаміків.
• Монтаж: отвори VESA 75×75 мм (під гвинт M4) для настінного кріплення.

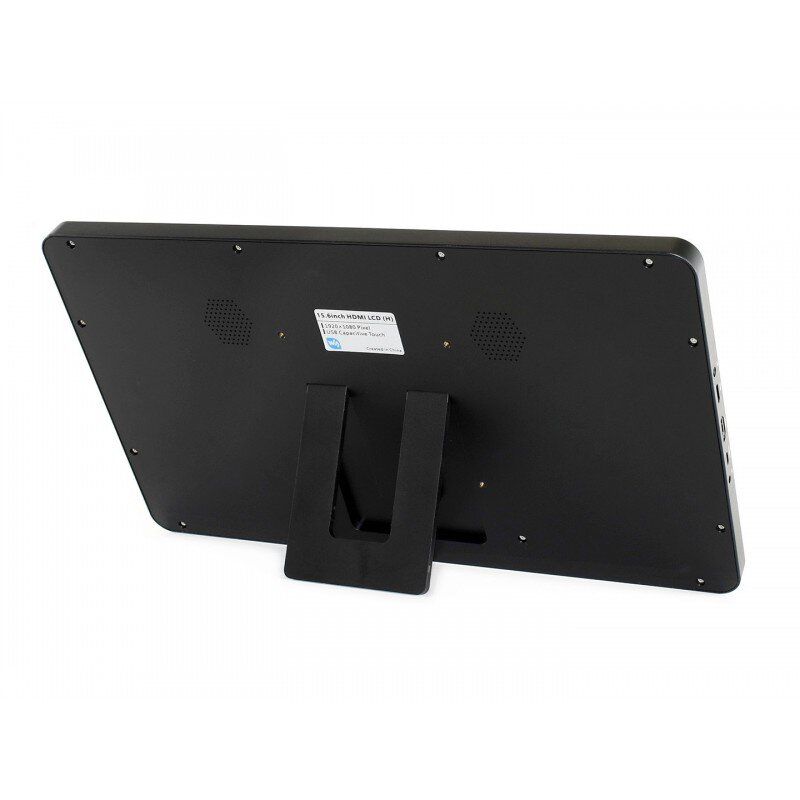

• Підставка в комплекті з фіксованим кутом нахилу 75°.

Використання з ігровими консолями

Примітки:

• Через обмеження ОС консолей сенсорна функція монітора не використовується.
• Підтримка звуку означає виведення аудіосигналу консолі через вбудований динамік монітора, зовнішній динамік або 3.5 мм аудіороз’єм.

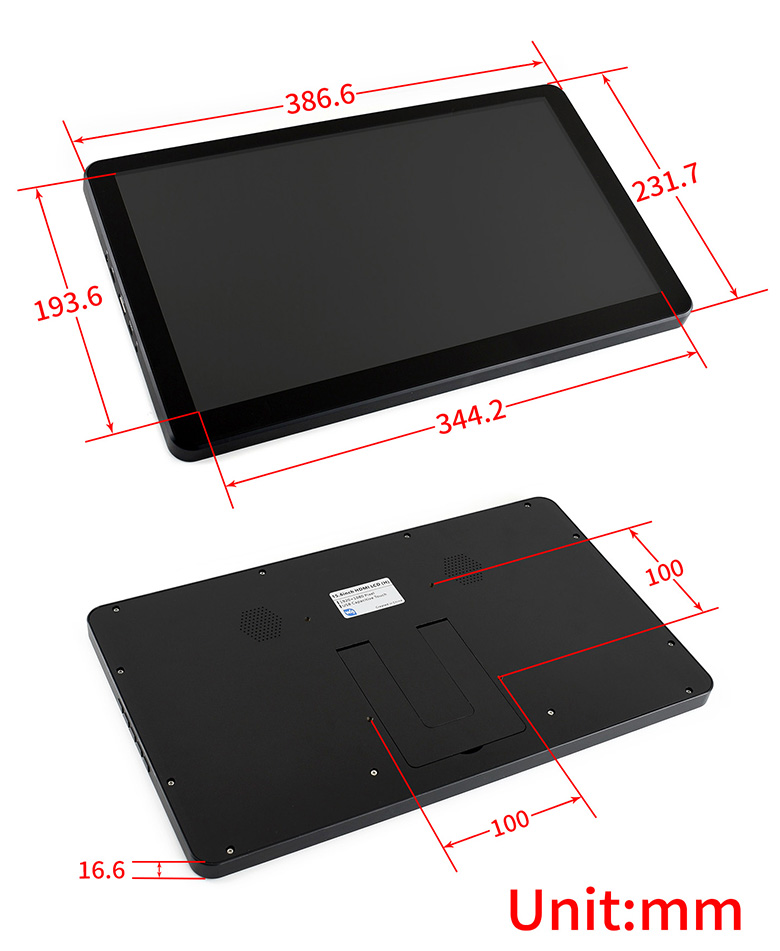

Габарити та монтаж

Монітор має кріпильні отвори VESA 75×75 мм (M4), що дозволяє використовувати стандартні настінні кронштейни або інші сумісні кріплення. У комплекті є підставка з кутом нахилу 75°, зручною для настільного використання.

Програмне забезпечення та ресурси

Для розробників доступні демонстраційні коди, схеми, таблиці даних та додаткова технічна інформація на офіційному вики Waveshare:

www.waveshare.com/wiki/15.6inch_HDMI_LCD_(H)_(with_case)

Часті запитання:

• Для деяких Raspbian-зображень може знадобитися встановлення драйверів (особливо для SPI-сенсорів у інших моделях). Рекомендовано дотримуватися інструкцій у керівництві користувача або використовувати готові образи Waveshare (якщо доступні).
• Якщо дисплей не запускається з Raspberry Pi, потрібно перевірити коректність апаратного підключення, запису образу на TF-карту та індикацію PWR/ACT.
• Для Raspberry Pi рекомендується окремий адаптер живлення 5 В / 3 А; для великих РК-дисплеїв (10" та більше) бажаний окремий блок живлення для самого дисплея.

Додаткові відомості дивіться також на сторінці:
http://www.waveshare.com/wiki/5inch_HDMI_LCD_(H)

Комплект поставки

1. 15.6 inch HDMI LCD (H) з чохлом — 1 шт.
2. Адаптер живлення (євро стандарт) — 1 шт.
3. HDMI кабель — 1 шт.
4. HDMI to Micro HDMI адаптер — 1 шт.
5. USB type A plug to micro B кабель — 1 шт.
