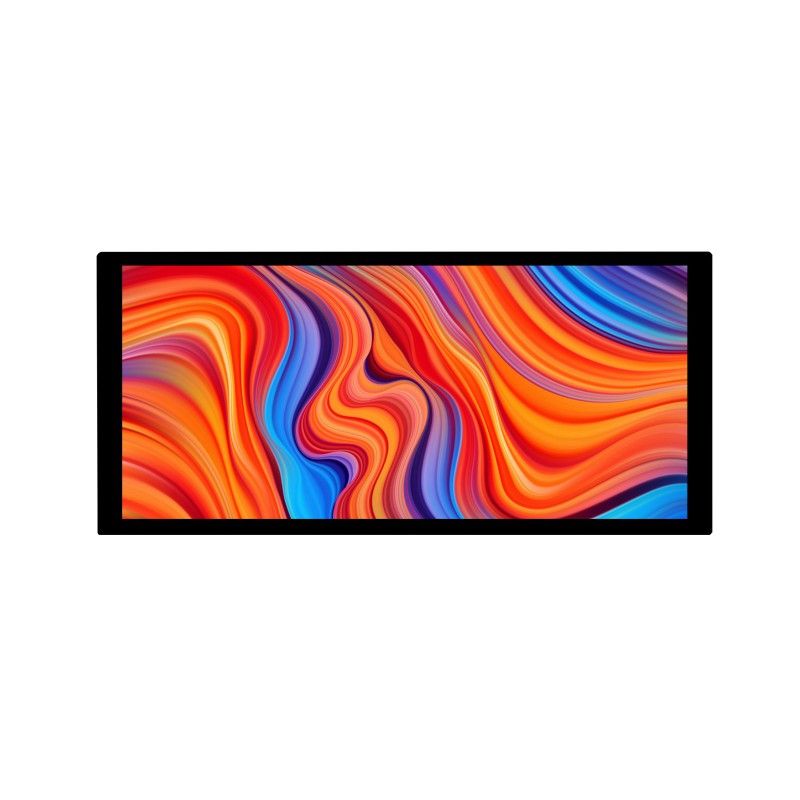

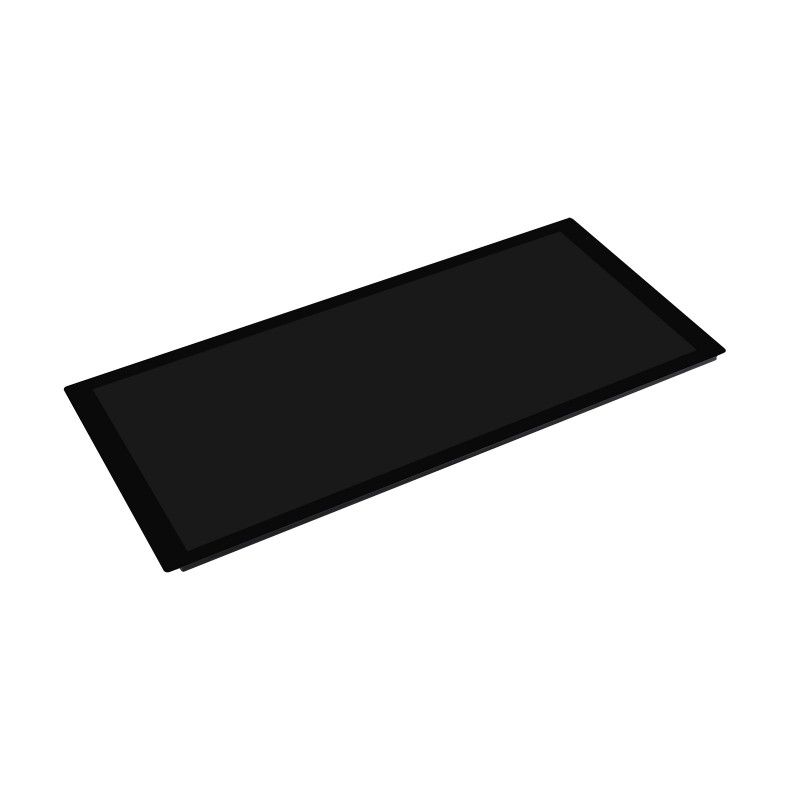

Дисплей 10.4" QLED 1600x720 HDMI з ємнісним тачскріном (24646)

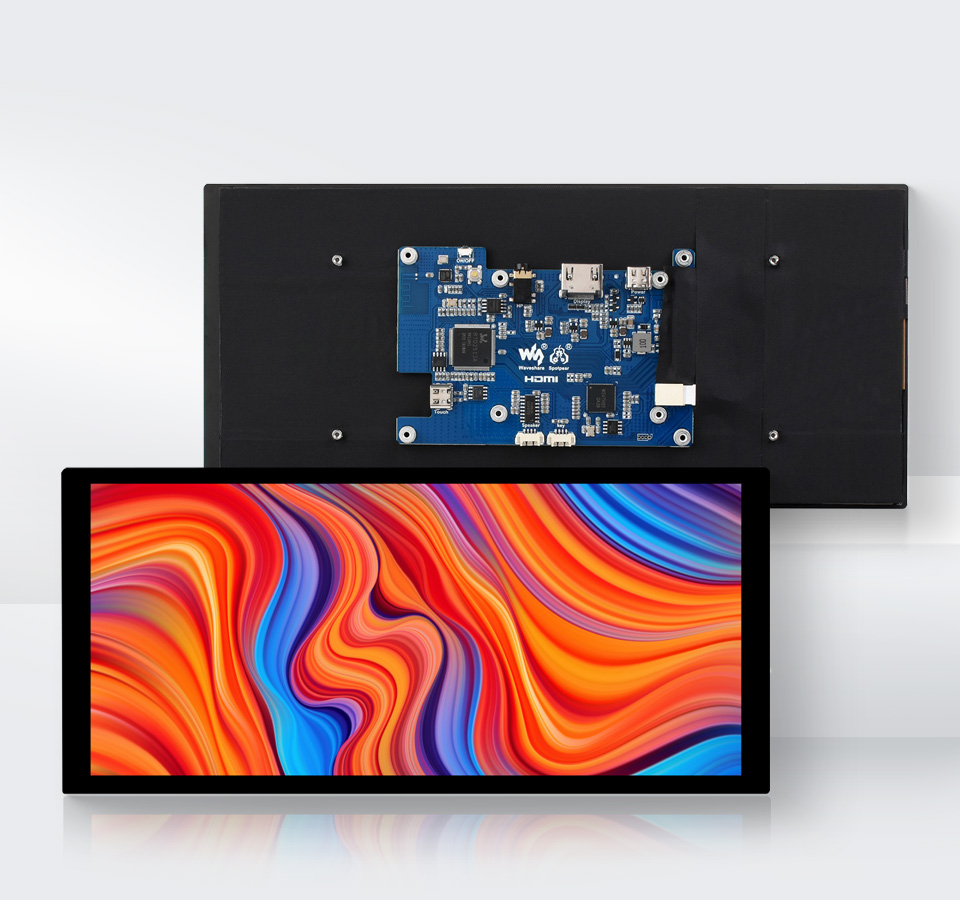

Дисплей 10.4inch QLED 1600х720 HDMI Capacitive Touch (24646) від Waveshare, модель 24646, – це 10,4" QLED-екран із роздільною здатністю 1600×720, HDMI-інтерфейсом та ємнісним багатотач, виготовлений у Made in China.

Призначення та сумісність

Дисплей призначений для застосувань, де потрібне яскраве зображення та швидкий ємнісний сенсор: медіаплеєри, міні‑ПК, одноплатні комп’ютери, ігрові та інформаційні панелі.

Заявлена сумісність:

• Raspberry Pi (усі версії, включно з Raspberry Pi 4B, 3B+, Zero 2 W; для Zero 2 W потрібні додатковий адаптер mini HDMI і кабель USB)
• Jetson Nano
• PC (Windows 11 / 10 / 8.1 / 8 / 7)
• Arduino
• Banana Pi
• Raspberry Pi Pico
• BeagleBone

Для Raspberry Pi OS підтримується 10‑точкове керування без встановлення драйверів; для Ubuntu / Kali / WIN10 IoT та Jetson Nano – однокрапковий дотик без драйверів; підтримується також Retropie без додаткових драйверів.

Основні характеристики

• Діагональ екрана: 10,4"
• Тип дисплея: QLED Quantum Dot
• Роздільна здатність: 1600×720 пікселів
• Кут огляду: 178°
• Яскравість: до 600 cd/m², підтримка DDC/CI керування яскравістю
• Сенсорний екран: ємнісний, до 10 точок дотику (залежно від ОС)
• Лицьова панель: загартоване скло (до 6H) з оптичним склеюванням
• Аудіовихід: 3.5 mm jack та 4‑pin роз’єм
• Габарити: 260 × 120 мм
• Вага: 0,769 кг

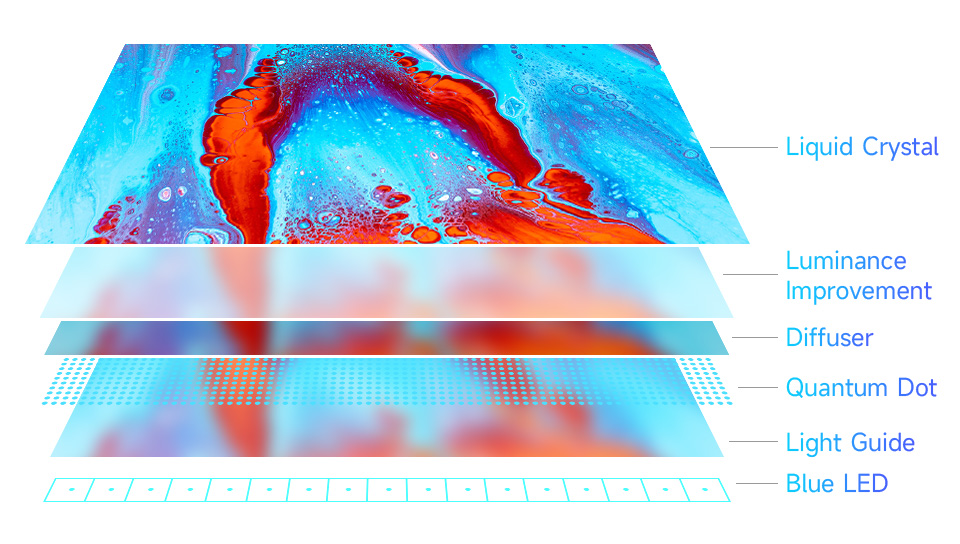

Технологія QLED Quantum Dot забезпечує кольорову гаму до sRGB 94% та NTSC 94%, підвищуючи насиченість і чистоту кольорів. Завдяки неорганічній природі квантових точок заявлений ресурс роботи кольорової підсистеми – до 60 000 годин без помітної деградації кольору.

Інтерфейси та підключення

• Відеовхід дисплея: HDMI
• Сенсорний інтерфейс: USB Type‑C
• Регулювання яскравості та параметрів: вбудоване OSD‑меню, підтримка DDC/CI

Дисплей може бути використаний як бічний (Side Monitor) для ПК або SBC. Для підключення до різних плат передбачені адаптери HDMI / Micro HDMI / USB Type‑C з комплекту.

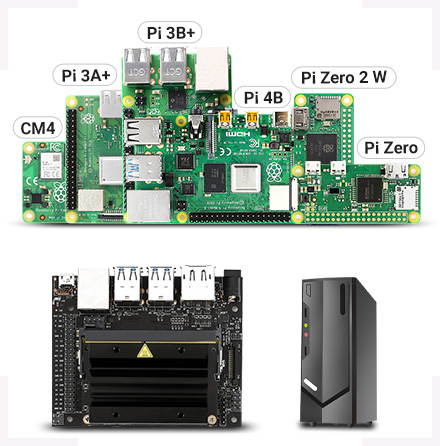

Підтримувані пристрої та системи

Raspberry Pi
Підтримка Raspberry Pi OS, 10‑точкове управління, без драйвера. Підтримка Ubuntu / Kali / WIN10 IoT – один дотик, без драйверів. Підтримує Retropie, без драйверів. Підтримує всі версії Raspberry Pi.

Jetson Nano
Підтримка Ubuntu, один дотик, без драйверів.

PC
Підтримка Windows 11 / 10 / 8.1 / 8 / 7, 10‑точкове управління, без драйвера.

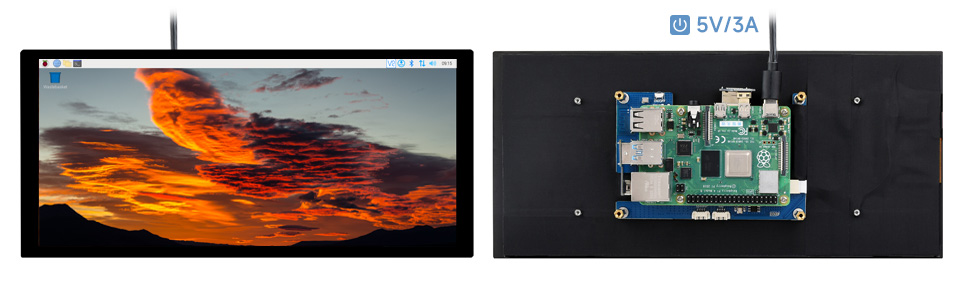

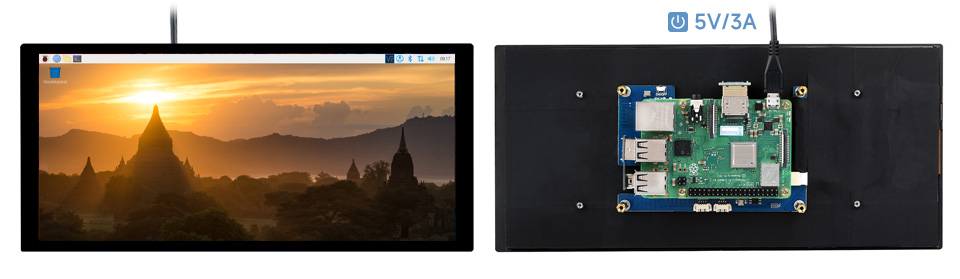

Приклад підключення – Raspberry Pi 4B

Приклад підключення – Raspberry Pi 3B+

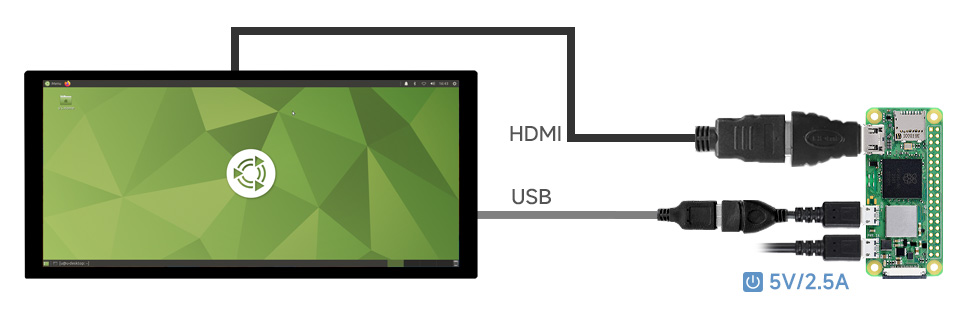

Приклад підключення – Raspberry Pi Zero 2 W (потрібні додатковий адаптер mini HDMI і кабель USB)

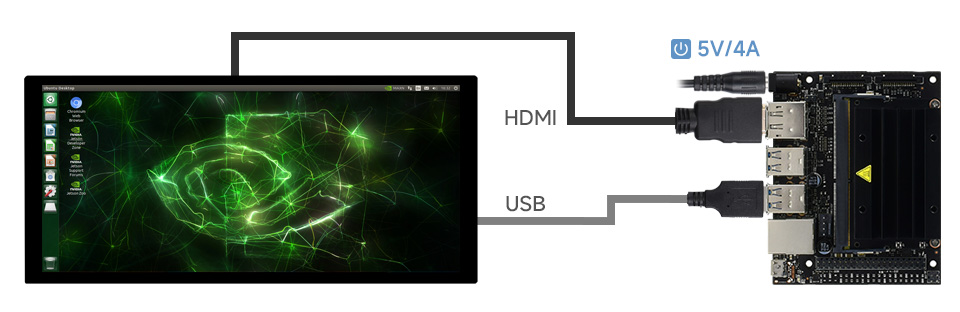

Приклад підключення – Jetson Nano

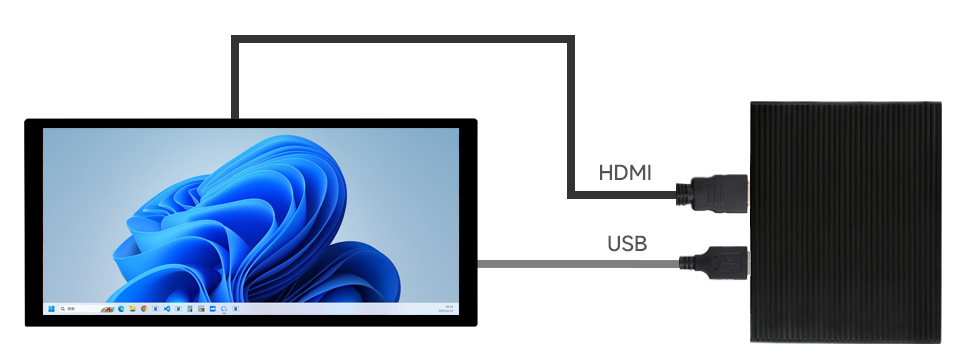

Приклад підключення – PC

Колірна гамма QLED‑панелі досягає sRGB 94% та NTSC 94%, що забезпечує високу насиченість та точність передачі кольору.

QLED підвищує колірну насиченість на 58,3%, роблячи зображення чистішим і яскравішим.

Завдяки неорганічним властивостям квантових точок термін служби кольору QLED може становити до 60 000 годин без помітного погіршення кольору.

Ємнісний сенсор підтримує до 10 точок дотику (залежно від ОС), має панель із загартованого скла твердістю до 6H та оптичне склеювання, що зменшує відблиски й запобігає попаданню пилу.

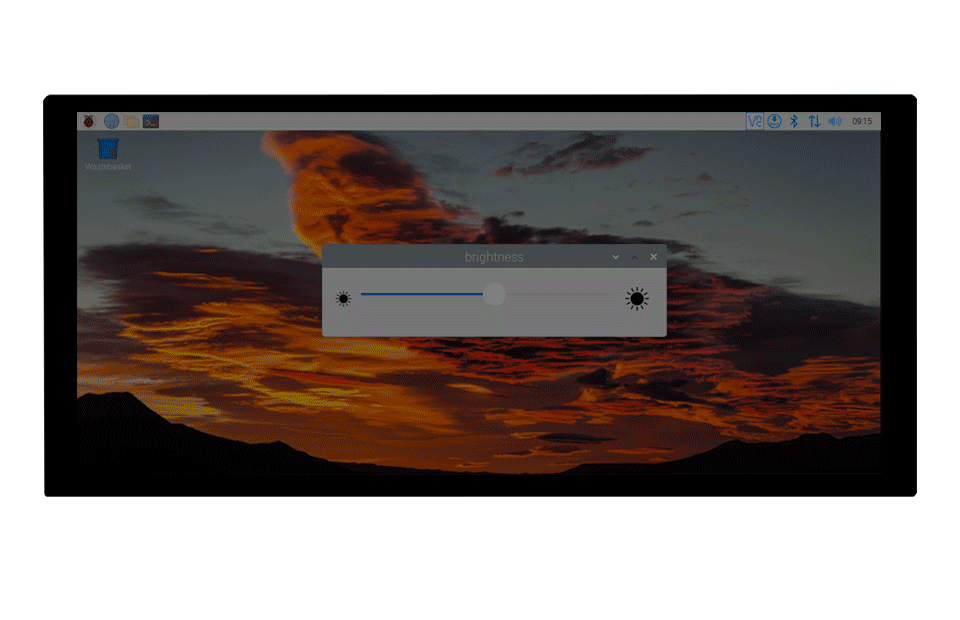

Підтримується керування яскравістю через DDC/CI, а також через екранне меню.

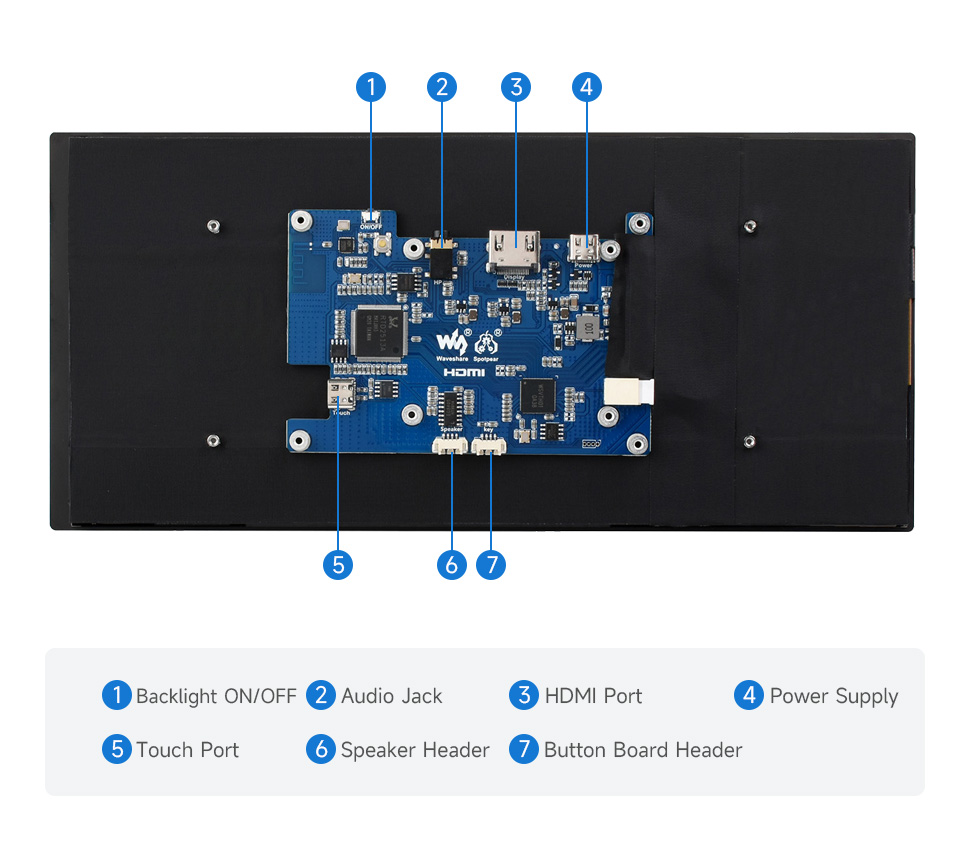

Елементи та інтерфейси

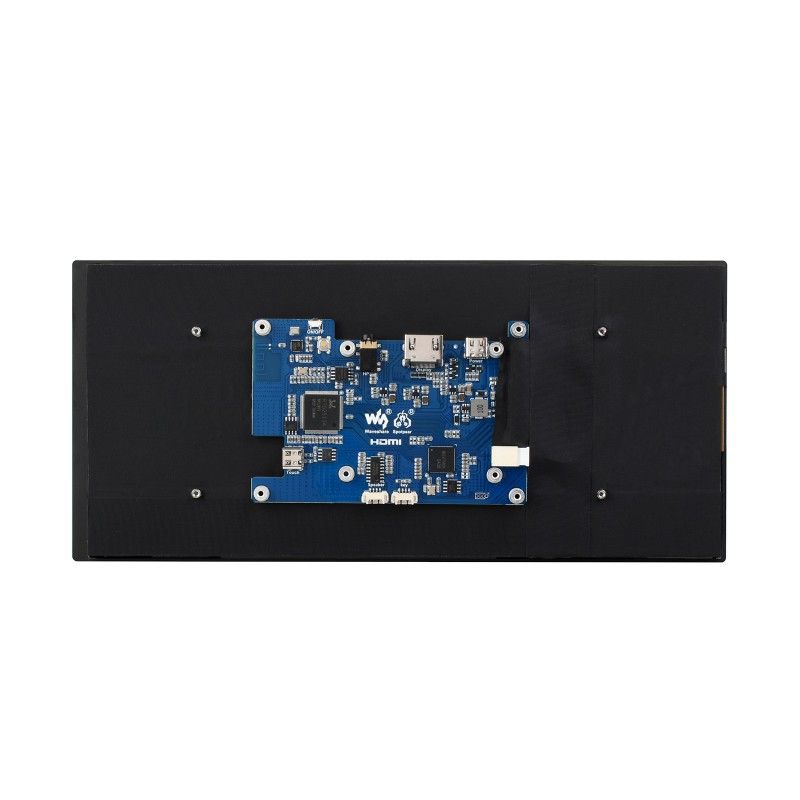

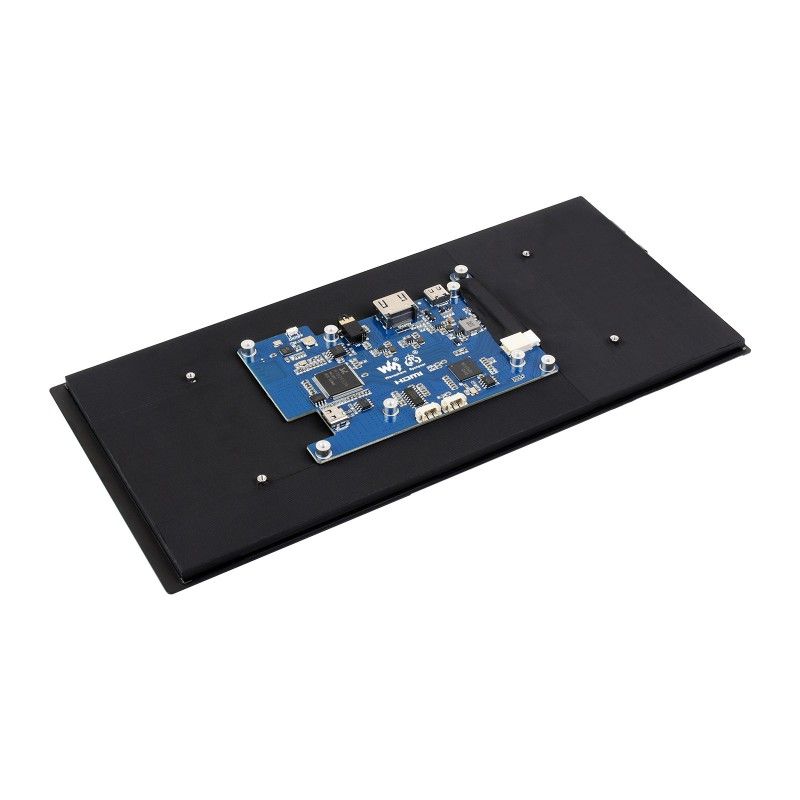

Інтерфейси дисплея виведені на задню панель, що спрощує монтаж у корпуси та панелі керування.

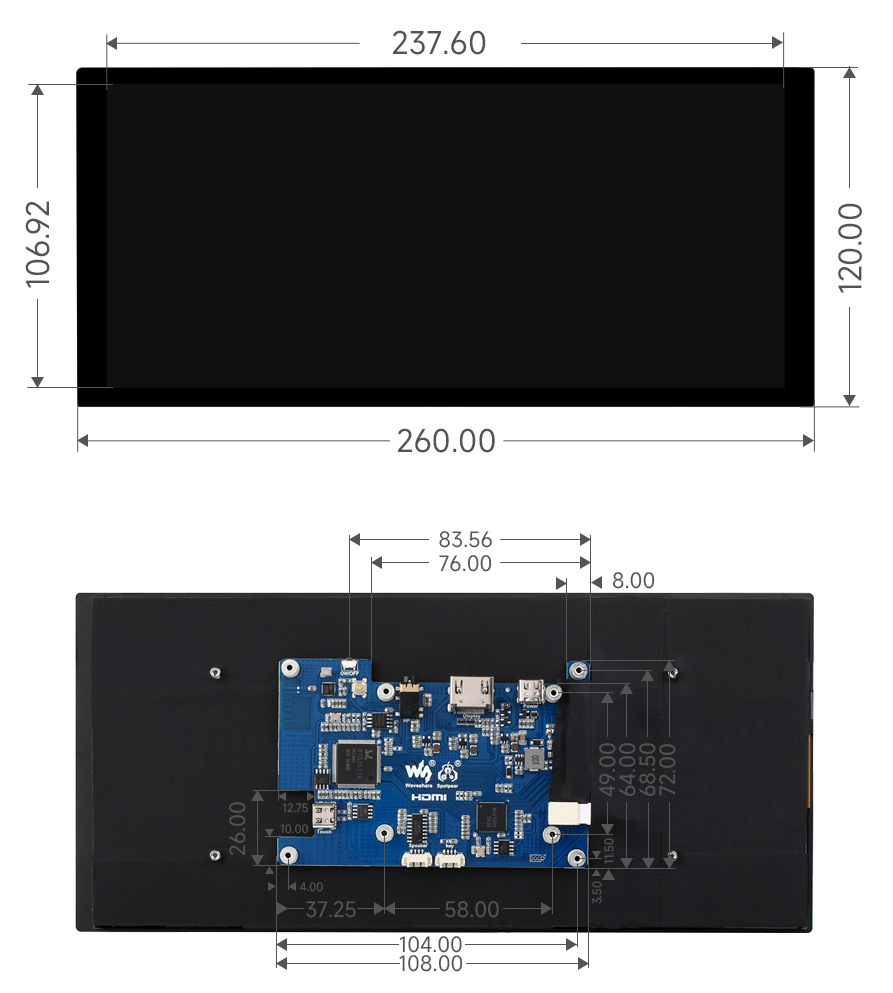

Габарити та вага

• Габарити плати з панеллю: 260 мм × 120 мм
• Вага: 0,769 кг

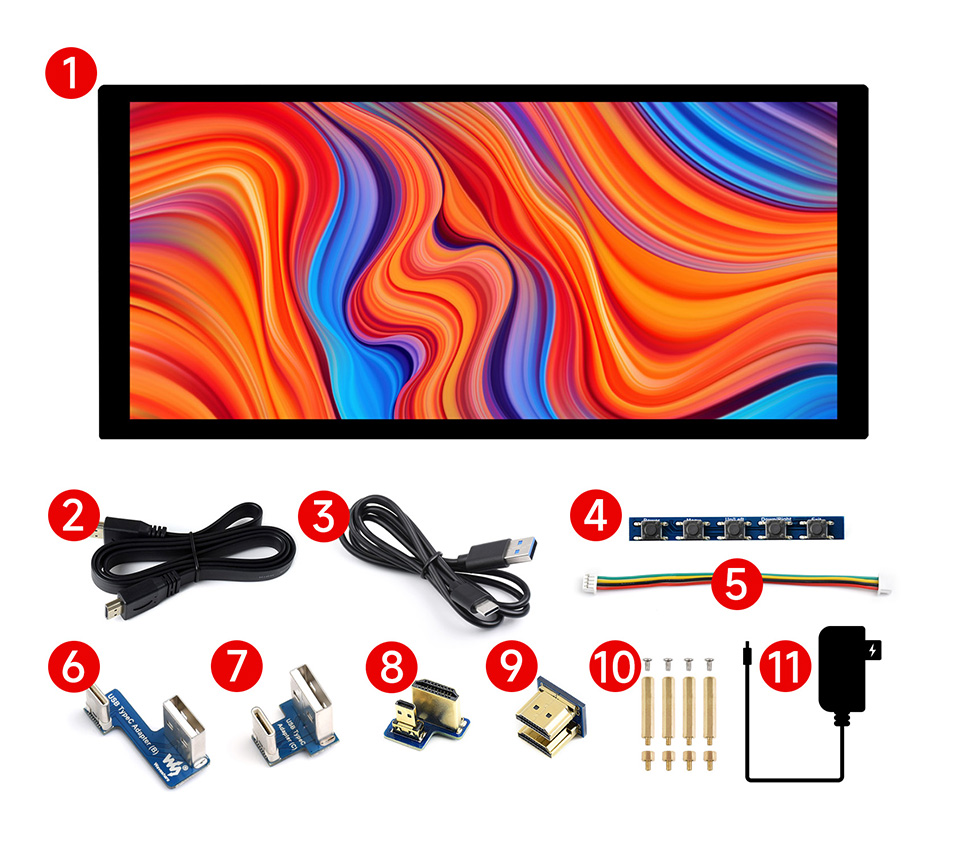

Комплект поставки

1. 10.4HP-CAPQLED × 1
2. Плоский кабель HDMI ~1 м × 1
3. Кабель USB-A – USB-C ~1 м × 1
4. Плата для кнопок × 1
5. Кабель кнопкової плати × 1
6. Адаптер USB – Type‑C (B) × 1
7. Адаптер USB – Type‑C (C) × 1
8. Перехідник HDMI на Micro HDMI × 1
9. Адаптер HDMI × 1
10. Пакет гвинтів × 1
11. 5V 3A Type‑C блок живлення × 1

Програмне забезпечення та ресурси

Актуальні схеми підключення, інструкції з налаштування під різні ОС та SBC, а також додаткову документацію можна знайти у Wiki виробника:

www.waveshare.com/wiki/10.4HP-CAPQLED
